Knacken Steuersatz trotz neuer Lager

[Serenity90]

Moin,

bei meinem 8bar Mitte V3 (ALU) habe ich die Lager vom Steuersatz getauscht da die hin waren. Ich habe hochwertige Lager von Chris King eingesetzt.
Mir ist bei der Montage aufgefallen das die Lager ein ordentliches Spiel haben und es knackt auch nur im unteren Lagersitz gerade im Wiegetritt oder bei schlechtem Untergrund.
Ich habe dann mal einen Digitalen Messschieber gezogen.
Das Lager vom King hat einen Durchmesser von 51,92mm und der Lagersitz 52,1mm. Das erscheint mir als Feinmechaniker nach zu viel Spiel. Es sind 0,18 aber das kann ja schon kräftig was ausmachen.
Auch wenn ich die Lagerspiel stramm einstelle, knackt es trotzdem und fett ist mehr als ausreichend dazwischen. Bei meinen ganzen Stevens Rahmen musste ich die Lager immer mit Handkraft rein drücken und hatte solche Probleme nie.

Kann das knacken wirklich von diesen 0,18mm kommen?

Gruß Serenity



[norman68]

Stimmt den die Grad was die Lageringe haben mit dem Konus und eventuell dem Lagersitz überein? Sind die neuen Lagerringe genau so dick?



[Serenity90]

Stimmt den die Grad was die Lageringe haben mit dem Konus und eventuell dem Lagersitz überein? Sind die neuen Lagerringe genau so dick?

Jop das passt soweit.



[derdieter]

Mit Aluklebeband spielfrei einsetzen?!



[G.Fahr]

Sicher, dass das Knacken vom Steuersatz kommt? Fett und jeweils selbstzentrierende Lagersitze schließen das eigentlich aus. Vielleicht knackt der Vorbau (z.B. am Gabelschaft oder am Lenker). Ggf. diese Stellen mal mit Silikonöl fluten. Oder es ist der Expander im Gabelschaft?



[Serenity90]

Mit Aluklebeband spielfrei einsetzen?!

Ist eine Idee. Müsste ich erstmal besorgen.



[derdieter]

Es gibt von Loctite auch einen spaltfüllenden Kleber für genau diese Fälle! Wenn du sowieso erst was besorgen musst.



[Serenity90]

Sicher, dass das Knacken vom Steuersatz kommt? Fett und jeweils selbstzentrierende Lagersitze schließen das eigentlich aus. Vielleicht knackt der Vorbau (z.B. am Gabelschaft oder am Lenker). Ggf. diese Stellen mal mit Silikonöl fluten. Oder es ist der Expander im Gabelschaft?

Es kommt von Unten. Oben am Lenker ist alles okay. Es ist eine Alugabel mit einer Aheadkralle



[Serenity90]

Es gibt von Loctite auch einen spaltfüllenden Kleber für genau diese Fälle! Wenn du sowieso erst was besorgen musst.

Aber was mache ich wenn ich das Lager warten muss? Erwärmen mit einem Heißluftfön um das Lager gelöst zu bekommen?



[norman68]

Sind es eventuell ja die Bremsbeläge, im Bremssattel, die bei gezogener Bremse im Sattel die beim vor und zurückschieben das Spiel erzeugen was du meinst zu Fühlen?



[prince67]

Das Lager vom King hat einen Durchmesser von 51,92mm und der Lagersitz 52,1mm. Das erscheint mir als Feinmechaniker nach zu viel Spiel.

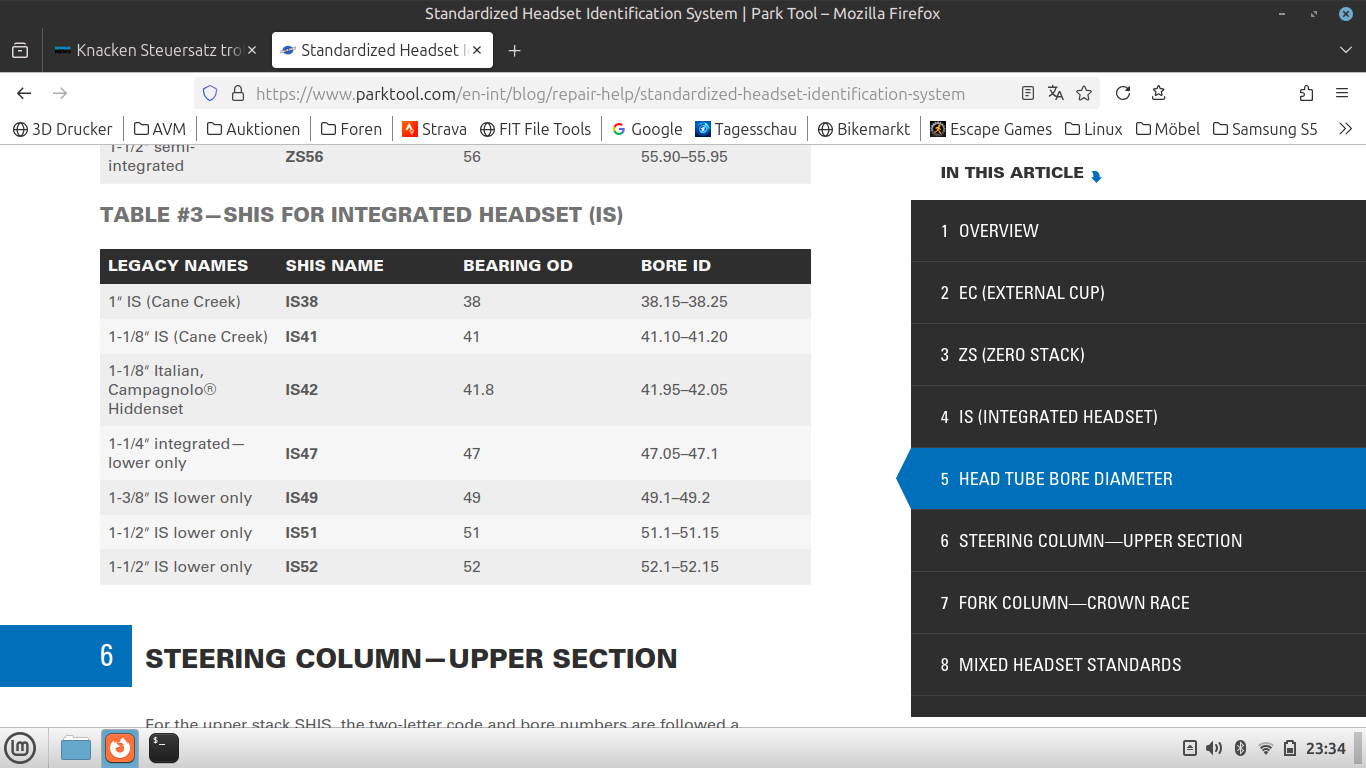

Die Maße liegen im Toleranzbereich

https://www.parktool.com/en-int/blog/repair-help/standardized-headset-identification-system

Die Steuersatzlager zentrieren sich über die Konen und NICHT über die Passung Innendurchmesser/Außendurchmesser. Darum ist bei den Durchmessern so viel Spiel. Als Feinmechaniker sollte dir der Begriff "Doppelpassung" geläufig sein. Wenn das Lager über den Konus und den Durchmesser zentriert würde, hätte man sowas in der Art.



[derdieter]

Das hieße dann, dass das Lager nicht genug Spannung hätte und nicht eingestellt werden könnte. Vielleicht baut das neue Lager etwas flacher und der Einstellbereich zwischen Gabelrohrkante und Topcap ist nicht mehr vorhanden? Da könnte 1mm weniger reichen.



[Serenity90]

Die Maße liegen im ToleranzbereichAnhang anzeigen 1586334
https://www.parktool.com/en-int/blog/repair-help/standardized-headset-identification-system

Die Steuersatzlager zentrieren sich über die Konen und NICHT über die Passung Innendurchmesser/Außendurchmesser. Darum ist bei den Durchmessern so viel Spiel. Als Feinmechaniker sollte dir der Begriff "Doppelpassung" geläufig sein. Wenn das Lager über den Konus und den Durchmesser zentriert würde, hätte man sowas in der Art.

Das ist schon mal gut zu wissen das es innerhalb der Toleranzen liegt.

Was mir jetzt noch einfällt ist das ich den Ring für das untere Lager auf die Gabel aufschlagen musste, während der Originale geschlitzt war. Ob das damit was zutun hat?



[norman68]

...

Was mir jetzt noch einfällt ist das ich den Ring für das untere Lager auf die Gabel aufschlagen musste, während der Originale geschlitzt war. Ob das damit was zutun hat?

Ob der Gabelkonus geschlitzt oder einer zum Aufschlagen ist spielt nur eine Rollen wenn man offen Lagerringe verbaut. Bei Rillenkugellager die ja schon in einer kompletten Schale liegen speilt das von Prinzip keine Rolle. Das einzige kann aber nun sein das du den Konus jetzt ein anderes Maß hat. Ich hätte einfach den geschlitzten weiter verwendet.



[solution85]

Vielleicht fehlt irgendwo ein kleiner Spacer/Transion Plate oder ähnliches, sodass etwas aufeinander reibt? Mit einem Messschieber kann man eigentlich nicht wirklich im Hundertstel messen, auch wenn die digitalen teils sogar Tausendstel anzeigen.
