Ritchey WCS Steuersatz Reihenfolge

[Timmy O'Tool]

Hallo,
ich habe einen Ritchey WCS Steuersatz den ich gern verbauen möchte. Leider bin ich mir bei der Reihenfolge der einzelnen Teile nicht 100%-ig sicher

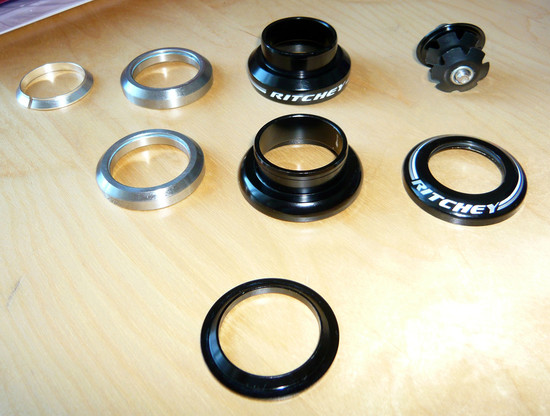

Hier zunächst ein Bildchen des Ensembles:

Ist der Steuersatz so komplett?
Und was ist mit dem schwarzen Ring im Vordergrund? Den kann ich als einziges nicht mit Sicherheit zuordnen...

Hoffe, der ein oder andere kann mir weiterhelfen!
Gruss,
Timmy



[jonasonjan]

AW: Ritchey WCS Steuersatz Reihenfolge

Das ist der Gabelkonusund kommt auf die Gabelkrone, bzw.Lagersitz, darauf sitzt dann das untere LAger. Also über den Gabelschaft schieben und eventuell mit einem speziellen Aufschläger festrammen. Das Teil muss genau gerade sitzen, sonst gibt es Probleme mit der Einstellung des Satzes.
http://www.google.de/imgres?imgurl=...official&tbs=isch:1&ei=jbuETfmAF4_Dswahz8inAw



[Timmy O'Tool]

AW: Ritchey WCS Steuersatz Reihenfolge

Aha! Ist das sicher? Ich dachte, der geschlitzte Ring links oben wäre der Gabelkonus. Und wenn nicht, wofür ist der dann? Fragen über Fragen...
Gruss,
Timmy



[freiradler]

AW: Ritchey WCS Steuersatz Reihenfolge

Der geschlizte Ring fixiert das obere Lager mittig auf dem Gabelschaft.



[Timmy O'Tool]

AW: Ritchey WCS Steuersatz Reihenfolge

Okay, danke!
Dann kommt der geschlitze Ring sicherlich in den oberen Teil des Steuersatzes, oder?
Und Dichtungen aus Gummi gehören nicht dazu? Kenne sowas von meinen älteren MTB-Steuersätzen...
Gruss,Timmy



[freiradler]

AW: Ritchey WCS Steuersatz Reihenfolge

Die Lager sind gedichtete Cartridgelager.

Reihenfolge von unten nach oben:
- Gabelkonus
- Lager
- untere Lagerschale (erklärt sich anhand des Schriftzuges von selber)

-ober Lagerschale
-Lager
-geschlitzter Konus
-Abschlußkappe

Hast Du denn die Werkzeuge zum Einpressen der Lagerschalen und Aufschlagen desd Gabelkonus?



[merlin-biker98]

AW: Ritchey WCS Steuersatz Reihenfolge

Hallo,
Im Steuerkopf-Workshop gibt es eine Anleitung für Ahead-Steuersätze und für Integrierte-Steuersätze einbauen.
Da gibt es auch Tipps wie man sich ein Einpress-Werkzeug ohne großen Kostenaufwand selber basteln kann.
http://www.fahrrad-workshop-sprockhoevel.de/Steuerkopf-Workshop.htm



[Timmy O'Tool]

AW: Ritchey WCS Steuersatz Reihenfolge

Hallo,
danke für die Tipps und Hinweise!
Ich kenne diese Heimwerkerlösungen zum Eipressen von Steuersatzschalen. Ich habe sowas auch schon benutzt. Aber bei dem aktuellen Rahmen werde ich einfach ein paar Euro investieren, um die Schalen sauber einpressen und den Konus aufschlagen zu lassen. Sicher ist sicher...
Nochmals danke für eure Beiträge!
Gruss,
Timmy O'Tool



[jonasonjan]

AW: Ritchey WCS Steuersatz Reihenfolge

Und Dichtungen aus Gummi gehören nicht dazu? Kenne sowas von meinen älteren MTB-Steuersätzen...
Gruss,Timmy

Manche Steuersätze haben die Dichtungen. Dieser dann eben nicht!
