Ultegra Kassette klappert

Naibafw201

Neuer Benutzer
Registriert
23 Juni 2022
Beiträge
5
Reaktionspunkte
2
Hi zusammen, meine Ultegra-Kassette hat meiner Meinung nach zu viel Spiel auf dem Freilaufkörper. Dass das keine Presspassung zwischen Ritzel und Freilaufkorper ist, ist mir bewusst. Aber es handelt sich hier um so viel Spiel, dass es während der Fahrt über Kopfsteinpflaster o.ä. extrem laut klappert. Es handelt sich hier nicht um axiales, sondern radiales Spiel. Anzugsmoment von 40Nm habe ich eingehalten. Der Sichtkontrolle nach, hätte auch kein zusätzlicher Distanzring Platz, der für mehr radiale Klemmwirkung sorgt und somit einem Bewegen der einzelnen Ritzel entgegen wirkt.

Setup:

Ultegra 10-fach 11-28


Anhänge

  • IMG_20220623_181556.jpg
    622,9 KB · Aufrufe: 195
  • IMG_20220623_185112.jpg
    214,3 KB · Aufrufe: 180
  • IMG_20220623_185154.jpg
    223 KB · Aufrufe: 186
Zuletzt bearbeitet:
Das Klappern kommt aus dem Ritzelpaket? Das kannst Du tatsächlich aus der insgesammten Geräuschkulisse heraushören? Wow:daumen:

Ich hab das noch nichtmal gehört, als ich vergessen hatte, ein Ritzel zu montieren:rolleyes: (hatte sich im Putzlappen verkrümelt das Aas)

Für das Klappern dürfte eher die Lagerung des Freilaufkörpers ursächlich sein.
Leicht überprüfbar wenn spürbares Spiel vorhanden ist.

Radiales Spiel bei einer Klemmung mit 40Nm Anzugsmoment? Kann ich mir beim besten Willen nicht vorstellen. Würde nochmal wie hier schon angesprochen überprüfen, ob da irgendwo ein Spacer fehlt oder ähnliches...

Das Lager des Freilaufkörpers ist i.O. es dreht sich tatsächlich darum, dass einzelne Ritzel auf dem Freilaufkörper Spiel haben. Der Freilaufkorper müsste ein Mavic Aksium sein. Gibt es irgendwo Hinweise über die unterschiedlichen Breiten? Habe versucht, alle relevanten Maße Mal bildlich darzustellen:

Dicke des ersten Distanzringes = 1,75mm

"Nutzbreite" des Freilaufkörpers beträgt ca 37,2mm.

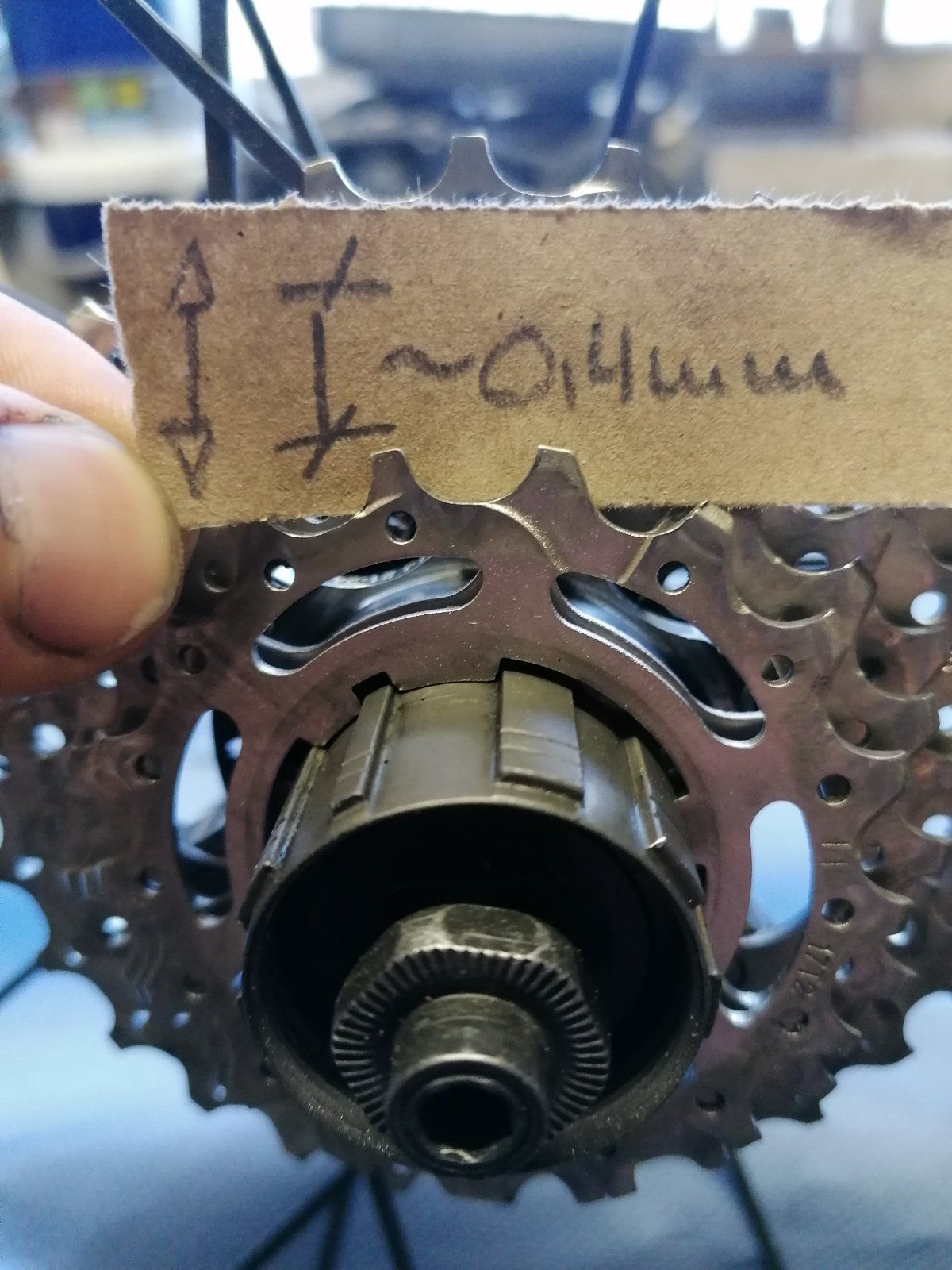

Wenn nun die Ritzel aufgeschoben werden haben sie nach oben und unten (nicht in Richtung wie sie aufgeschoben werden!) ~0,4mm Spiel. Siehe Bild 3-5

Nachdem das letzte Ritzel aufgesteckt wurde, ergibt sich von seiner Oberfläche ein Überstand gegenüber der Außenkante des Freilaufkörpers von ca. 0,5mm. Jedoch ist der ja mit der Verzahnung auf der Innenseite des kleinsten Ritzels vorgegeben.


Anhänge

  • IMG_20220623_201140.jpg
    228 KB · Aufrufe: 119
  • IMG_20220623_201341.jpg
    230,5 KB · Aufrufe: 104
  • IMG_20220623_201515.jpg
    187,7 KB · Aufrufe: 101
  • IMG_20220623_201524.jpg
    197,4 KB · Aufrufe: 116
  • IMG_20220623_201807.jpg
    246,7 KB · Aufrufe: 100
  • IMG_20220623_202002.jpg
    211,2 KB · Aufrufe: 99
  • IMG_20220623_202319.jpg
    222,1 KB · Aufrufe: 133
Zuletzt bearbeitet:
Nachdem das letzte Ritzel aufgesteckt wurde, ergibt sich von seiner Oberfläche ein Überstand gegenüber der Außenkante des Freilaufkörpers von ca. 0,5mm. Jedoch ist der ja mit der Verzahnung auf der Innenseite des kleinsten Ritzels vorgegeben.
Die Verzahnung auf der Innenseite des 11er Ritzels hat eine axiale Begrenzung. Das ist richtig. Diese sollte allerdings nicht mit dem Freilaufkörper in Kontakt kommen. Der Lockring drückt auf das kleine Ritzel und komprimiert damit die gesamte Kassette.

Wenn bei dir das kleine Ritzel also mit der inneren Verzahnung axial auf dem Freilaufkörper aufliegt, kannst du die Kassette nicht klemmen.

Es gibt also zwei Möglichkeiten:
1. Freilaufkörper zu lang (kann ich mir kaum vorstellen)
2. Kassette zu kurz (hast du noch eine andere Kassette zur testweisen Montage?)

Irgendwo muss da an der axialen Länge des Ritzelpakets inklusive Spacer der Wurm drin sein.

Die Verzahnung auf der Innenseite des 11er Ritzels hat eine axiale Begrenzung. Das ist richtig. Diese sollte allerdings nicht mit dem Freilaufkörper in Kontakt kommen. Der Lockring drückt auf das kleine Ritzel und komprimiert damit die gesamte Kassette.

Wenn bei dir das kleine Ritzel also mit der inneren Verzahnung axial auf dem Freilaufkörper aufliegt, kannst du die Kassette nicht klemmen.

Es gibt also zwei Möglichkeiten:
1. Freilaufkörper zu lang (kann ich mir kaum vorstellen)
2. Kassette zu kurz (hast du noch eine andere Kassette zur testweisen Montage?)

Irgendwo muss da an der axialen Länge des Ritzelpakets inklusive Spacer der Wurm drin sein.
Leider habe ich keine weitere Kassette zur Hand.
Ich kann es mir auch nur so erklären, dass ein Spacer bei der Demontage der Kassette verloren gegangen ist. Leider konnte ich bisher keine Explosionszeichnung des korrekten Aufbaus finden. Ich meine, dass Mavic mal Schnitte von allen Freilaufkörpern veröffentlicht hatte, jedoch finde ich die nicht mehr. Ich werde morgen Mal in der Radwerkstatt vorbei schauen und dort nachfragen. Normal müsste ich dort dann den vermeintlich fehlenden Spacer gleich mitnehmen können.
