3D-Gedruckte Spacer

MeMyselfAndI schrieb:
Die Spacer müssen zwar nur der Steuerstatz-Vorspannung dauerhaft widerstehen können, aber meine Spacer bestehen entweder aus Alu oder Carbon.
Zum Vergrößern anklicken....
das stimmt nicht
wenn horizontal kräfte auf die gabel wirken
etwa beim bremsen
versucht zb der obere zentrierkonus des oberen lagers nach oben auszuweichen
dabei entstehen recht hohe kräftte


Anzeige

Re: 3D-Gedruckte Spacer
Schau mal hier:
3d .
d^gn schrieb:
gerade meine PA-CF Halter sind auch bock steif

bisauf nach dem sturz in Göttingen hälter hielt der auch sehr gut mit dem schweren Hammerhead

die ersten Spacer von Extralite waren glaube auch PLA
Zum Vergrößern anklicken....
Wie war das Verhalten beim PA-CF Halter beim Bruch(?) in Göttingen? Was genau ist wo gebrochen und hat der Hammerhead es überlebt und wie schwer ist der Hammerhead?


Ich überlege eine 280g Lampe unter meinem Rox zu montieren. Nur traue ich den gekauften Radcomputerhalter soweit nicht. Ein Butler (Sigma Standard Halter) ist schon nur mit dem Rox gebrochen, da versuche ich das mit der Lampe erst garnicht. Habe noch einen K-Edge aus Metall, aber der kann angeblich (https://www.bike-discount.de/de/k-edge-garmin-max-xl-mount-lenkerhalterung) auch nur 123g, ist damit schon durch den Rox überladen und wird mir, weil Alu, genauso plötzlich wie der Butler wegbrechen.

Da würde sich CF-Nylon ja anbieten, oder? Hast Du sonst noch Ratschläge oder Ideen für mich, wenn ich mir auch einen Halter für Radcomputer+Lampe drucken möchte?

MeMyselfAndI schrieb:
Wie war das Verhalten beim PA-CF Halter beim Bruch(?) in Göttingen? Was genau ist wo gebrochen und hat der Hammerhead es überlebt und wie schwer ist der Hammerhead?


Ich überlege eine 280g Lampe unter meinem Rox zu montieren. Nur traue ich den gekauften Radcomputerhalter soweit nicht. Ein Butler (Sigma Standard Halter) ist schon nur mit dem Rox gebrochen, da versuche ich das mit der Lampe erst garnicht. Habe noch einen K-Edge aus Metall, aber der kann angeblich (https://www.bike-discount.de/de/k-edge-garmin-max-xl-mount-lenkerhalterung) auch nur 123g, ist damit schon durch den Rox überladen und wird mir, weil Alu, genauso plötzlich wie der Butler wegbrechen.

Da würde sich CF-Nylon ja anbieten, oder? Hast Du sonst noch Ratschläge oder Ideen für mich, wenn ich mir auch einen Halter für Radcomputer+Lampe drucken möchte?
Zum Vergrößern anklicken....
er ist im endefekt da gebrochen, wo der hebel am höchsten war, also kurz nach der Verschraubung

generell würde ich schauen den hebel so gering wie möglich zu halten, also den computer so nah wie möglich in Richtung lenker und die lampe würde ich wenn so nah wie möglich zur Verschraubung am lenker setzen (ist mit versenkten schrauben ja kein Problem

der hammerhead ist nicht direkt auf den asphalt geknallt, sondern hat der galter nach dem weiter fahren dann nachgegeben und als ich das bemerkte, habe ich den im Rennen selber abgebrochen und mir den Tacho unters Trikot gesteckt

140g

derDim schrieb:
das stimmt nicht
wenn horizontal kräfte auf die gabel wirken
etwa beim bremsen
versucht zb der obere zentrierkonus des oberen lagers nach oben auszuweichen
dabei entstehen recht hohe kräftte
Zum Vergrößern anklicken....
Ups, da hast Du recht. Good catch! Und das Doofe ist, dass zb bei einer 45°-Fase am Lagerring die horizontale Kraft gleich der vertikalen ist.

Also kommen die Stöße noch on Top auf die Vorspannkraft-Dauerlast.

Man kann wahrscheinlich jetzt endlos lange die Filament-Dokus bezüglich Druck/Verformung bemühen und das auf einen gedruckten Spacer hochrechnen um zu entscheiden, ob der Spacer sich über die Zeit verformen wird oder nicht. Oder man macht es wie @d^gn und probiert es einfach aus.

Bei der Filamentauswahl für einen Spacer wäre ich bei @d^gn und würde PLA(ist bis ca 60° formstabil und nicht UV resistent) versuchen. Falls ich allerdings mit dem Renner auf Malle wäre, würde ich Ersatzspacer aus anderen Materialen dabei haben wollen.

Aber das ist ja gerade das Spannende am 3D-Drucken/MakerDingens. Dort geht das Probieren noch vor dem Studieren.

Verstehe die Diskussion hier nicht. Wenn der Vorbau angezogen wurde kann die A-head Schraube und damit auch sie Spacer ruhig entlastet werden. Der Steuersatz wird dadurch nicht locker.

Habe mir einen Garmin Mount für das One-Piece-Cockpit von Rose designt. Dran hängt ein Hammerhead. Gedruckt mit Extrudr Greentec Pro Carbon. Das Zeug ist sehr biegesteif und belastbar. UV-beständig und wärmestabil. Für Spacer würde ich das auch in Betracht ziehen. Oder ein anderes Filament mit Carbon-Beimischung und ähnlichen Eigenschaften.

Wenn Nylon/Polyamid, dann wäre aus meiner Sicht sowas wie das Polymaker PolyMide PA612-CF Filament interessant (Tempern nicht vergessen), weil es weniger Feuchtigkeit zieht als andere Polyamid-Filamente.

Die betttemperatur schrenkt nicht ein ob man jetzt carbon material drucken kann oder nicht (der anteil ist eh ziemlich gering) … das Grundmaterial ist eher entscheidend … bei ASA gehe ich z.B. auf 100grad … PETG-CF könnte sich für spacer sogar besser eignen als PLA-CF

Gibt es dazu weitere Erfahrungen?

Ich überlege mir Spacer mit meinem X1C zu drucken. Als Material würde ich ASA-CF nehmen. ASA weil UV-und wärmebeständig und die Carbonfasern sollen einfach noch mehr Stabilität bringen. Wenn ich mir jedoch die billigen Plasik-Space anschaue, frage ich mich schon, ob das überhaupt nötig ist und nicht normales ASA reichen würde?

rene76 schrieb:
Gibt es dazu weitere Erfahrungen?

Ich überlege mir Spacer mit meinem X1C zu drucken. Als Material würde ich ASA-CF nehmen. ASA weil UV-und wärmebeständig und die Carbonfasern sollen einfach noch mehr Stabilität bringen. Wenn ich mir jedoch die billigen Plasik-Space anschaue, frage ich mich schon, ob das überhaupt nötig ist und nicht normales ASA reichen würde?
Zum Vergrößern anklicken....
ich habe normales PLA seit jahren am fixie im Einsatz 🤷‍♂️ … und das so leicht getrimmt wie es ging

d^gn schrieb:
ich habe normales PLA seit jahren am fixie im Einsatz 🤷‍♂️ … und das so leicht getrimmt wie es ging
Zum Vergrößern anklicken....
Hast du ein Bild von dem Teil?
Ich bin von PLA nicht so überzogen für diesen Verwendungszweck. Es ist mir im Bezug auf Wärme einfach zu sensibel. Da wäre ASA besser und auch noch UV-beständig. Vielleicht sind meine Bedenken unbegründet, da der Spacer ja nicht ständig der Sonne ausgesetzt ist.

Hallihallo, hat zufällig jemand einen Spacer oder Kappe um von einem Standard Acros ahead Vorbau auf ein trek Madone one Piece Cockpit zu kommen :) ?

rene76 schrieb:
Hast du ein Bild von dem Teil?
Ich bin von PLA nicht so überzogen für diesen Verwendungszweck. Es ist mir im Bezug auf Wärme einfach zu sensibel. Da wäre ASA besser und auch noch UV-beständig. Vielleicht sind meine Bedenken unbegründet, da der Spacer ja nicht ständig der Sonne ausgesetzt ist.
Zum Vergrößern anklicken....

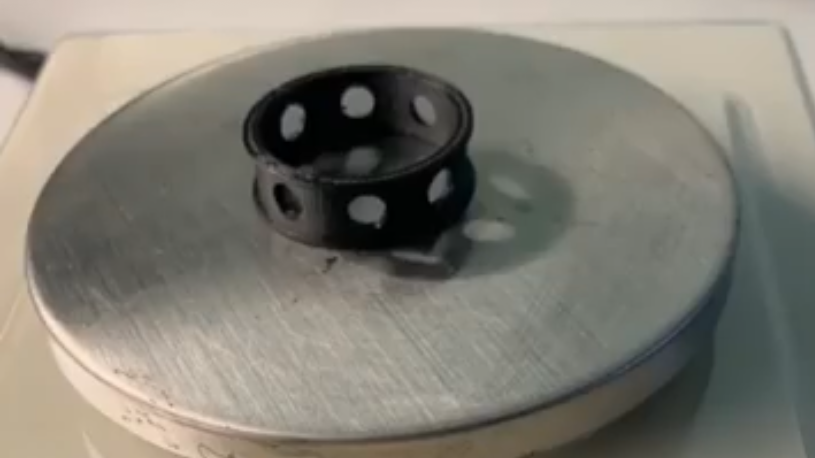

seit mai 2020 im einsatz am Alltagsfixie (noch bissl nachgearbeitet)

was du am ende nimmst liegt an dir

Danke für das Foto. Voll auf Leichtbau getrimmt. 😁

Ich konstruiere mir mal das Teil, drucke es mal in PLA. Ich schaue dann wie es sich anfühlt und entscheide dann, was für Material ich schlussendlich nehme.

Ich drucke meine Prototypen meist in PLA, um die Passform zu testen, und lasse die finalen Versionen dann bei JLCPCB mittels MJF (HP PA12-Nylon) drucken. Das kostet nicht viel (zwei meiner Adapter haben beim letzten Mal 9$ gekostet), und man kann sicher sein, dass die Materialien den Eigenschaften des Datenblatts entsprechen.

rene76 schrieb:
Danke für das Foto. Voll auf Leichtbau getrimmt. 😁

Ich konstruiere mir mal das Teil, drucke es mal in PLA. Ich schaue dann wie es sich anfühlt und entscheide dann, was für Material ich schlussendlich nehme.
Zum Vergrößern anklicken....
aus heutiger sicht, würde ich glaube pa-cf oder polycarbonat nehmen … damals hatte ich nur pla da, heute drucke ich kaum noch damit
