Canyon Ultimate CF SLX - defekte Zugführung

[Hans Werner]

Danke für die Info ... ich war immer skeptisch, dass diese Schweißfänger das Problem zuverlässig beseitigen. Dann versuche ich das mal!

Und zusätzlich mit Stirnband fahren. Das hilft ungemein.



[silver02]

Moin,
auch bei meinem Speedmax hat sich die Zugführung verabschiedet. Man findet sie als Ersatzteil auf der Webseite von Canyon, allerdings nur in einem Set fürs Ultimate für 25€ .... Auf meine Frage, ob ich das Teil auch einzeln bekommen kann, da es ja beim Speedmax regelmäßig kaputt geht, gab es auszugsweise folgende Antwort:

"Das Bauteil ist nicht einzeln bestellbar bzw. lieferbar, es gibt das Bauteil nur in dem GP-Set. Erfahrungsgemäß gibt es auf dem Privatmarkt immer jemanden, der die restlichen Bauteile aus dem Set benötigt. Ich hoffe auf dein Verständnis dafür, dass ich dir keine positiveren Informationen geben kann und wünsche dir dennoch einen schönen Tag."

Ich habe mir das Bauteil jetzt nach der Vorlage aus dem Chat 3D gedruckt. Der erste Ansatz mit 30% Füllung ist nach den ersten Schaltvorgängen gebrochen, jetzt noch eins komplett massiv gedruckt, ich denke, das wird besser halten. Hat noch jemand Erfahrungen mit 3D Druck gemacht?



[speedmaxCF8]

Moin,
auch bei meinem Speedmax hat sich die Zugführung verabschiedet. Man findet sie als Ersatzteil auf der Webseite von Canyon, allerdings nur in einem Set fürs Ultimate für 25€ .... Auf meine Frage, ob ich das Teil auch einzeln bekommen kann, da es ja beim Speedmax regelmäßig kaputt geht, gab es auszugsweise folgende Antwort:

"Das Bauteil ist nicht einzeln bestellbar bzw. lieferbar, es gibt das Bauteil nur in dem GP-Set. Erfahrungsgemäß gibt es auf dem Privatmarkt immer jemanden, der die restlichen Bauteile aus dem Set benötigt. Ich hoffe auf dein Verständnis dafür, dass ich dir keine positiveren Informationen geben kann und wünsche dir dennoch einen schönen Tag."

Ich habe mir das Bauteil jetzt nach der Vorlage aus dem Chat 3D gedruckt. Der erste Ansatz mit 30% Füllung ist nach den ersten Schaltvorgängen gebrochen, jetzt noch eins komplett massiv gedruckt, ich denke, das wird besser halten. Hat noch jemand Erfahrungen mit 3D Druck gemacht?

Hi @silver02 oder auch an alle anderen die helfen können.

Bei meinem Speedmax CF 8.0 SL hat sich nun auch die Zugführung verabschiedet. Aber welche ist nun die richtige, die folgenden beiden können evtl in Frage kommen:

https://www.canyon.com/de-de/fahrra...le/canyon-gp7033-01-zugfuehrung/10007145.html
oder

https://www.canyon.com/de-de/fahrra...le/canyon-gp7006-01-zugfuehrung/10007004.html

Welche Zugführung ist die richtige oder evtl. doch eine ganz andere?



[silver02]

Hi @silver02 oder auch an alle anderen die helfen können.

Bei meinem Speedmax CF 8.0 SL hat sich nun auch die Zugführung verabschiedet. Aber welche ist nun die richtige, die folgenden beiden können evtl in Frage kommen:

https://www.canyon.com/de-de/fahrra...le/canyon-gp7033-01-zugfuehrung/10007145.html
oder

https://www.canyon.com/de-de/fahrra...le/canyon-gp7006-01-zugfuehrung/10007004.html

Welche Zugführung ist die richtige oder evtl. doch eine ganz andere?

Du brauchst E162-15, das ist in der zweiten "Mischung".



[speedmaxCF8]

Du brauchst E162-15, das ist in der zweiten "Mischung".

Alles klar, du meinst die hier:

GP7006-01​



[speedmaxCF8]

Ich hatte jetzt eher die "erste Mischung" in Verdacht, siehe meine Bilder im Anhang.



[silver02]

Auf der Innenseite des Teils findest Du die Nummer. Canyon hat es offenbar modifiziert und es ist jetzt unten geschlossen. Hat aber noch die gleiche Nummer und in meinem Rad hat es gepasst.



[speedmaxCF8]

Auf der Innenseite des Teils findest Du die Nummer. Canyon hat es offenbar modifiziert und es ist jetzt unten geschlossen. Hat aber noch die gleiche Nummer und in meinem Rad hat es gepasst.

Alles klar, super danke! Ich hoffe das neue Teil hält länger stand....



[steverunner]

Kann mir jemand sagen, ob die Zugführung E162-15 (für Ultimate CF SL 2014 (!)) kompatibel mit dem Bauteil GP7006-01 ist . E162-15 gibt es nicht mehr bei Canyon, GP7006-01 hat allerdings eine Abdeckung , aber passt es von der Größe ?



[Hans Werner]

Aufgrund der gebrochenen Leitungsführungen, so wie bei Dir, gab es später eine abgeänderte Version. Ich weiß aber nicht ob es die GP7006-01 ist. Das war auch hier mal im Forum Thema. Müßte ich auch erst wieder suchen.



[morn]

Kann mir jemand sagen, ob die Zugführung E162-15 (für Ultimate CF SL 2014 (!)) kompatibel mit dem Bauteil GP7006-01 ist . E162-15 gibt es nicht mehr bei Canyon, GP7006-01 hat allerdings eine Abdeckung , aber passt es von der Größe ?

Hi @steverunner !
Mit ist das Teil eben auch gerissen, ebenfalls auf einem etwas älteren Ultimate. Sieht genau so aus wie auf deinem Foto. Hast du die richtige Version bestellen können? Welche der Bestellnummern stimmt?



[tacoma]

Hi @steverunner !
Mit ist das Teil eben auch gerissen, ebenfalls auf einem etwas älteren Ultimate. Sieht genau so aus wie auf deinem Foto. Hast du die richtige Version bestellen können? Welche der Bestellnummern stimmt?

Maybe it helps!
CAYN GP7006-01
Der cable routing kit enthält die neue geschlossene Zugführung für die mechanische Schaltung und eine Abdeckung für die elektrische Schaltung (EL ME).
Btw: Die Canyon Produkt-Abbildung ist verwirrend, weil man die Zugführungskanäle nicht sieht.

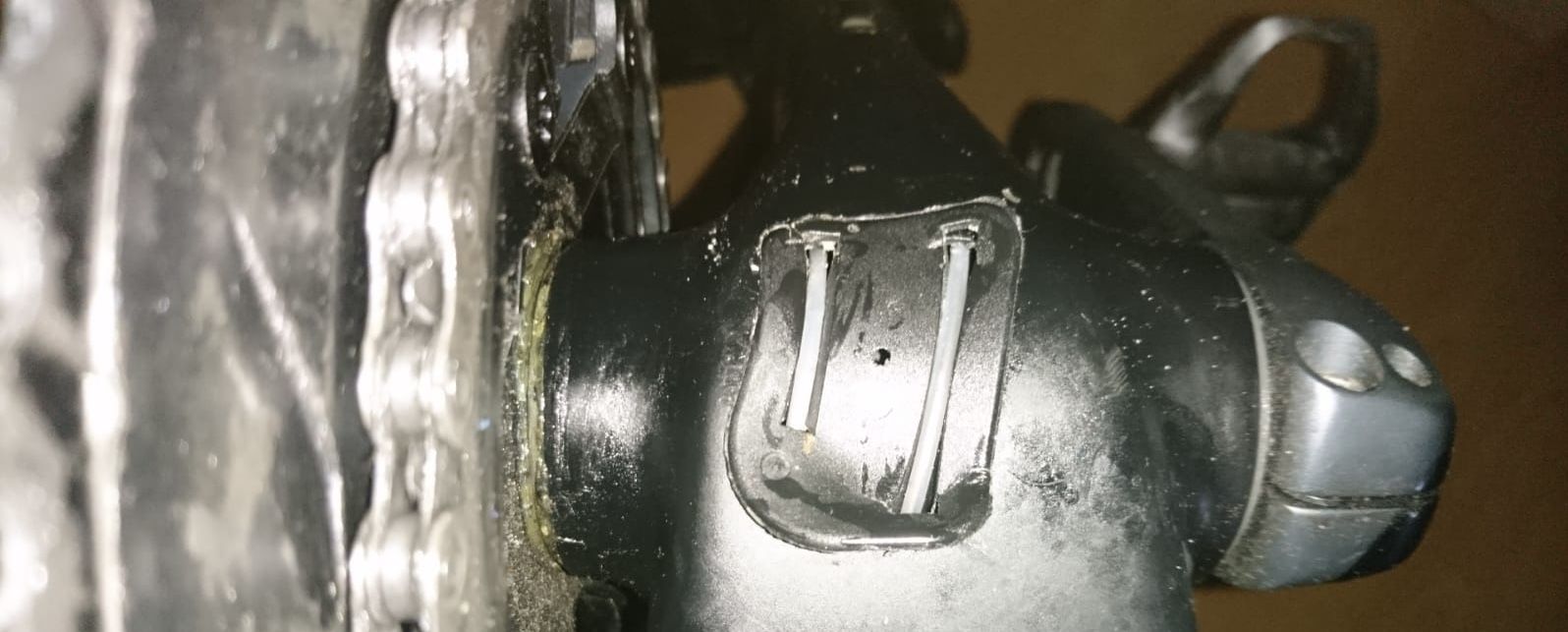

Hier kann man diese sehen:



[Pfeffer]

Hallo zusammen
Bei mir ist die Tretlager Kabelführung an meinem Canyon Ultimate CF SLX 2015 gebrochen. Von Canyon habe ich noch keine Antwort...
Ich bräucht sehr dringend ein Ersatz fürs Weekend, da ich ein Rennen habe.
Hat noch jemand einen Ersatz rumliegen?
Danke



[tacoma]

Maybe it helps!
Entweder das Teil reparieren oder einen Ersatz basteln. Zeitnah bis zum Wochenende wird es für das Neuteil wahrscheinlich nicht mehr reichen.
https://www.facebook.com/TheBikeAte...his-might-not-be-new-for-th/1093741730775090/
3D-Druck:
https://www.thingiverse.com/thing:3535873/comments https://www.thingiverse.com/thing:4916341



[Gast_]

Tausend Dank! @tacoma für dein Bild und an alle für die Erklärungen, die uns nun auch zum richtigen Kit geführt haben mit dem modifizierten Ersatzteil E162-15.Es ist unfassbar was sich Canyon da leistet. Solche Foren sind Gold Wert wenn man was sucht.



[eapocs]

Ich führe hier den Thread fort, sollte passend sein.

Ein Canyon Endurace Modelljahr 2021, mechanisch. Muss Zugseil (für Kettenschaltung) austauschen, leider ohne große nachzudenken das alte Zugseil schon rausgezogen. Das Neue vorne eingefädelt, aber konnte es nicht rausbringen, irgendwas blockiert innen, es kommt glaube ich nicht in die Nähe des Tretlagers.

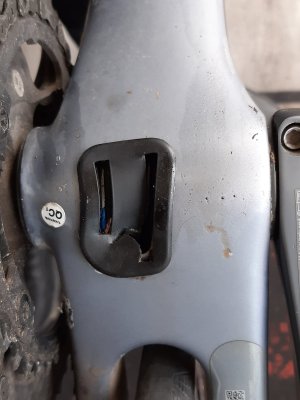

Wie löse ich nun das Problem? Es sieht mir nach Canyon GP7033-01 Abdeckung aus, aber mich irritiert die andere Plastikabdeckung mit den 2 kleinen Löchern und der gespaltenen Mitte.
Ist die äußere Abdeckung angeklebt? Ich habe irgendwas gelesen, dass man auch das Zugseil für den Umwerfer lösen muss um die Abdeckung aufzubekommen.

Wiegesagt, die Abdeckung ist intakt, ich muss nur das Zugseil wechseln, aber dies erscheint nicht so trivial.
Hätte ich vorher doch ein Plastikanal besorgt und über das alte Zugseil gezogen...

https://www.canyon.com/de-de/fahrra...nyon-gp7033-01-leitungsfuehrung/10007145.html​



[Hans Werner]

Ich führe hier den Thread fort, sollte passend sein.

Ein Canyon Endurace Modelljahr 2021, mechanisch. Muss Zugseil (für Kettenschaltung) austauschen, leider ohne große nachzudenken das alte Zugseil schon rausgezogen. Das Neue vorne eingefädelt, aber konnte es nicht rausbringen, irgendwas blockiert innen, es kommt glaube ich nicht in die Nähe des Tretlagers.

Wie löse ich nun das Problem? Es sieht mir nach Canyon GP7033-01 Abdeckung aus, aber mich irritiert die andere Plastikabdeckung mit den 2 kleinen Löchern und der gespaltenen Mitte.
Ist die äußere Abdeckung angeklebt? Ich habe irgendwas gelesen, dass man auch das Zugseil für den Umwerfer lösen muss um die Abdeckung aufzubekommen.

Wiegesagt, die Abdeckung ist intakt, ich muss nur das Zugseil wechseln, aber dies erscheint nicht so trivial.
Hätte ich vorher doch ein Plastikanal besorgt und über das alte Zugseil gezogen...

https://www.canyon.com/de-de/fahrra...nyon-gp7033-01-leitungsfuehrung/10007145.html​

Plan A: Du mußt zwingend ("fast anders" geht es nicht) vom Umwerfer und Schaltwerk das Zugseil lösen. Von einem von beiden hast es bereits gelöst und rausgezogen, jetzt mußt Du das vom anderen noch lösen (nicht rausziehen). Erst dann, und wirklich erst dann, kannst Du den Deckel unter dem Tretlager lösen. Denn die beiden Zugseile laufen durch den Deckel. Wenn der Deckel etwas gelockert ist und ein paar cm unter dem Tretlager baumelt, siehst Du auch das neue Zugseil das Du oben am Steuerrohr reingesteckt hast.

Plan B: Es gibt noch einen anderen Geheimplan: Kurbel ausbauen und Tretlager ausbauen. Das ist dann aber erheblicher Mehraufwand. Dann brauchst Du das zweite Zugseil nicht lösen und der Deckel bleibt da wo er jetzt ist und muß nicht demontiert werden.

Das ist quasi der 50:50 Joker den Du hast. Du kannst auch noch jemanden anrufen, aber der wird Dir aber nur Plan A und B vermitteln.



[tacoma]

......
Wie löse ich nun das Problem? Es sieht mir nach Canyon GP7033-01 Abdeckung aus, aber mich irritiert die andere Plastikabdeckung mit den 2 kleinen Löchern und der gespaltenen Mitte. ......

Die ist für die elektrische Schaltung! (Der Kit ist für elektrische und manuelle Schaltung.)



[lakecyclist]

Hinzu noch mein Tipp, dass man auf jeden Fall einen Liner verwendet, sonst reibt der Stahlzug über die Zugführung.
