Canyon Wedge extender - Gegenstück in Gabel

[prince67]

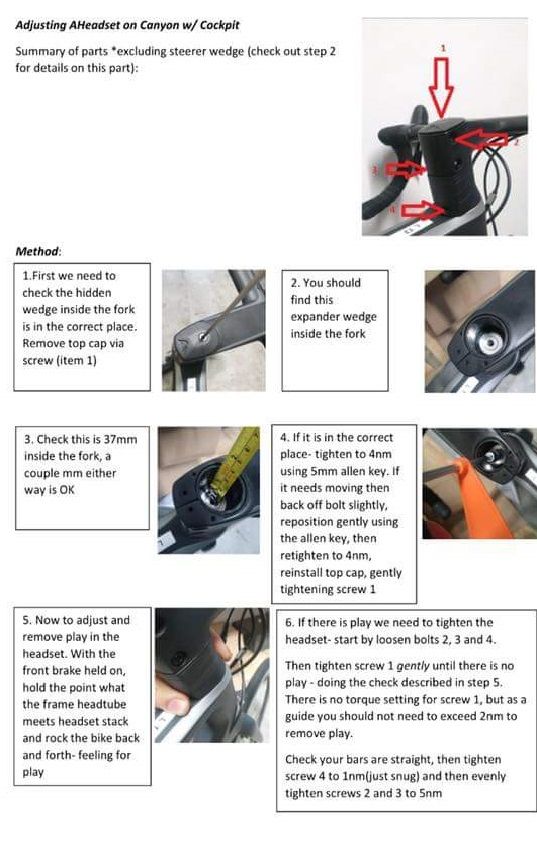

Du ziehst den Wedge so weit an, dass es satt in den Gabelschaft gleitet (nicht zu lose). IIRC soll er ca 37mm tief sitzen. Dann ziehst du den Wedge mit einen Innenseckskantschlüssel an, sodass er fest sitzt. (4Nm)

Jetzt kannst du mit der langen Schraube die TopCap montieren. Über die Schraube mit dem Topcap stellst du auch das Steuersatzspiel ein, bei geöffneten Vorbauschrauben.

G

Thema 'H31 Cockpit Montage'

3 Januar 2023

Hi,

Ich habe mir ein H31 Cockpit gekauft und würde dies nur gerne an meinem Canyon Grail montieren. Allerdings ist Canyon anscheinend nicht in der Lage eine Bedienungs-/Montageanleitung beizulegen bzw. eine solche irgendwo bereitzustellen.

Ich frage mich insbesondere an welcher Stelle die "Wedge" montiert werden muss, bzw. ob ich darauf verzichten kann die Wedge aus dem Space Kit zu verwenden, wenn bereits eine Wedge in meiner Gabel montiert ist. Die "Wedge Extension" die scheinbar auch noch benötigt wird, liefert Canyon nicht mit? Mir wurde gesagt es sei lediglich, das Space Kit zur...

• GRXnate
• Antworten: 12
• Forum: Canyon



[Seeeb]

Du ziehst den Wedge so weit an, dass es satt in den Gabelschaft gleitet (nicht zu lose). IIRC soll er ca 37mm tief sitzen. Dann ziehst du den Wedge mit einen Innenseckskantschlüssel an, sodass er fest sitzt. (4Nm)

Jetzt kannst du mit der langen Schraube die TopCap montieren. Über die Schraube mit dem Topcap stellst du auch das Steuersatzspiel ein, bei geöffneten Vorbauschrauben.

G

Thema 'H31 Cockpit Montage'

3 Januar 2023

Hi,

Ich habe mir ein H31 Cockpit gekauft und würde dies nur gerne an meinem Canyon Grail montieren. Allerdings ist Canyon anscheinend nicht in der Lage eine Bedienungs-/Montageanleitung beizulegen bzw. eine solche irgendwo bereitzustellen.

Ich frage mich insbesondere an welcher Stelle die "Wedge" montiert werden muss, bzw. ob ich darauf verzichten kann die Wedge aus dem Space Kit zu verwenden, wenn bereits eine Wedge in meiner Gabel montiert ist. Die "Wedge Extension" die scheinbar auch noch benötigt wird, liefert Canyon nicht mit? Mir wurde gesagt es sei lediglich, das Space Kit zur...

• GRXnate
• Antworten: 12
• Forum: Canyon

Vielen lieben Dank. Geöffnete Vorbauschrauben meinst du die seitlichen zur Fixierung des Lenkers?



[prince67]

Vielen lieben Dank. Geöffnete Vorbauschrauben meinst du die seitlichen zur Fixierung des Lenkers?

Die Schrauben, den den Vorbau auf dem Gabelschaft klemmen. Nicht die vom Lenker (falls du nicht eine Vorbau-Lenker-Einheit hast)



[Hans Werner]

Wie muss man das Teil im Rennrad einbauen wenn man sowohl den Wedge als auch die Abdeckkappe neu gekauft hat aufgrund von Schaden?

Mir ist beim festziehen der Schraube der Innenbereich der Abdeckkappe gerissen (vermutlich porös).

Habe jetzt die Abdeckkappe und den Wedge neu bestellt.

Ich habe heute morgen schon festgestellt, dass ich Lagerspiel im Steuersatz habe.

Die werden nicht porös, sondern brechen, weil die Lange schraube viiiiiiel zu fest angezogen wird.



[Hans Werner]

Vielen lieben Dank. Geöffnete Vorbauschrauben meinst du die seitlichen zur Fixierung des Lenkers?

Ich habe so ein bisschen Angst dass Du mehr kaputt machst als einstellst. Magst Du Dir nicht doch lieber mal ein paar Videos auf Youtube anschauen BEVOR Du anfängst zu schrauben ? Oder hast Du einen Freund der sich wenigsten ein Hauch damit auskennt ?



[Seeeb]

Ich habe so ein bisschen Angst dass Du mehr kaputt machst als einstellst. Magst Du Dir nicht doch lieber mal ein paar Videos auf Youtube anschauen BEVOR Du anfängst zu schrauben ? Oder hast Du einen Freund der sich wenigsten ein Hauch damit auskennt ?

Nein, ich habe das Prinzip nun verstanden, das Problem war wohl, dass ich die Vorbauschrauben nicht offen hatte
