Kurbelarme stehen unterschiedlich zu den Kettenstreben

[Gelöschtes Mitglied 102350]

Moin!
Es geht um ein Hercules Herrenrad und das Problem des unterschiedlichen Abstands der Kurbelarme zu den Kettenstreben.
Ich kenne mich mit diesen Lagern nicht aus
Und würde gern wissen, ob die Welle weiter nach rechts gebracht werden kann, um den Abstand anzugleichen? Der rechte Kurbelarm schleift am Kettenschutz.

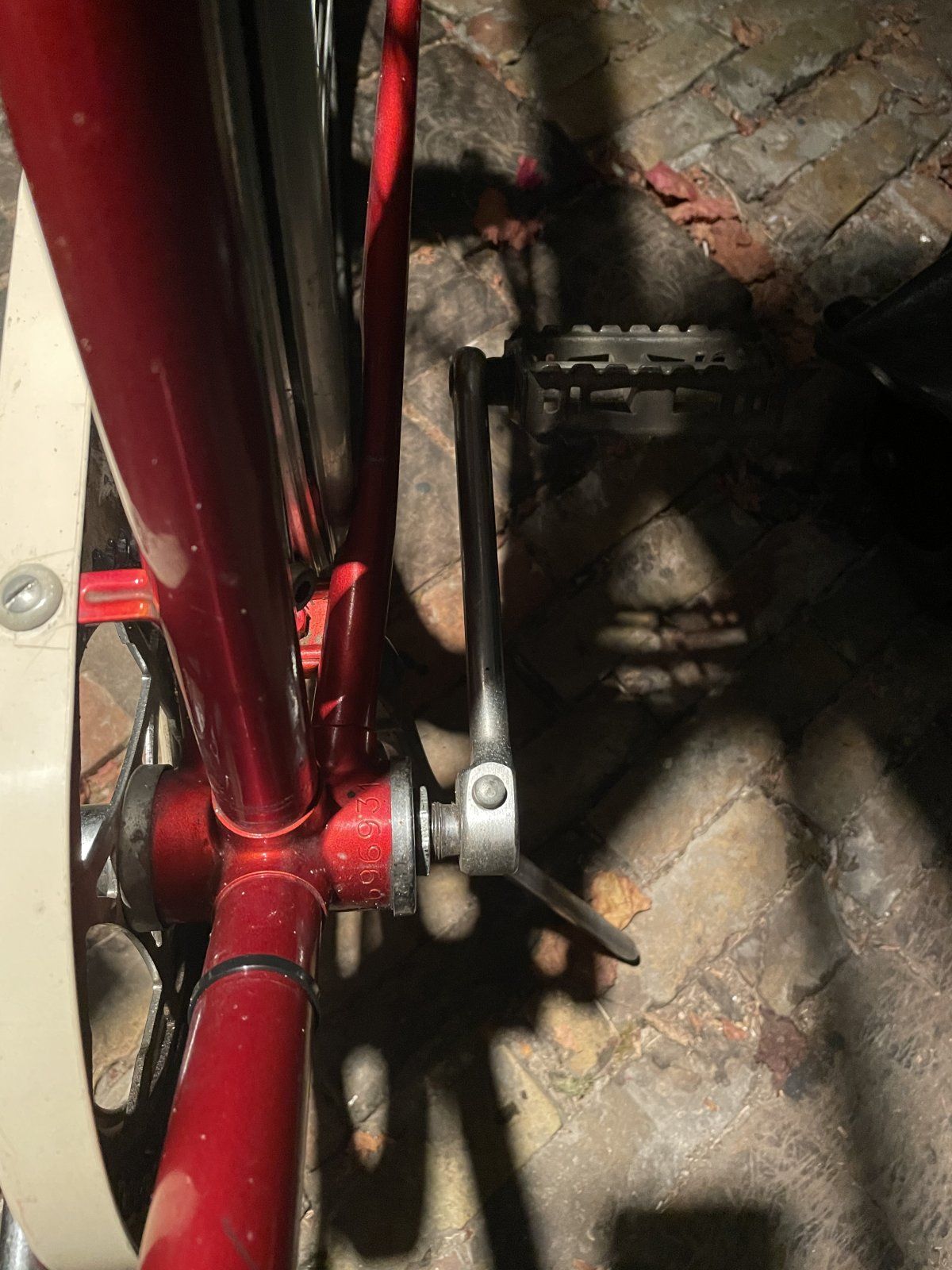

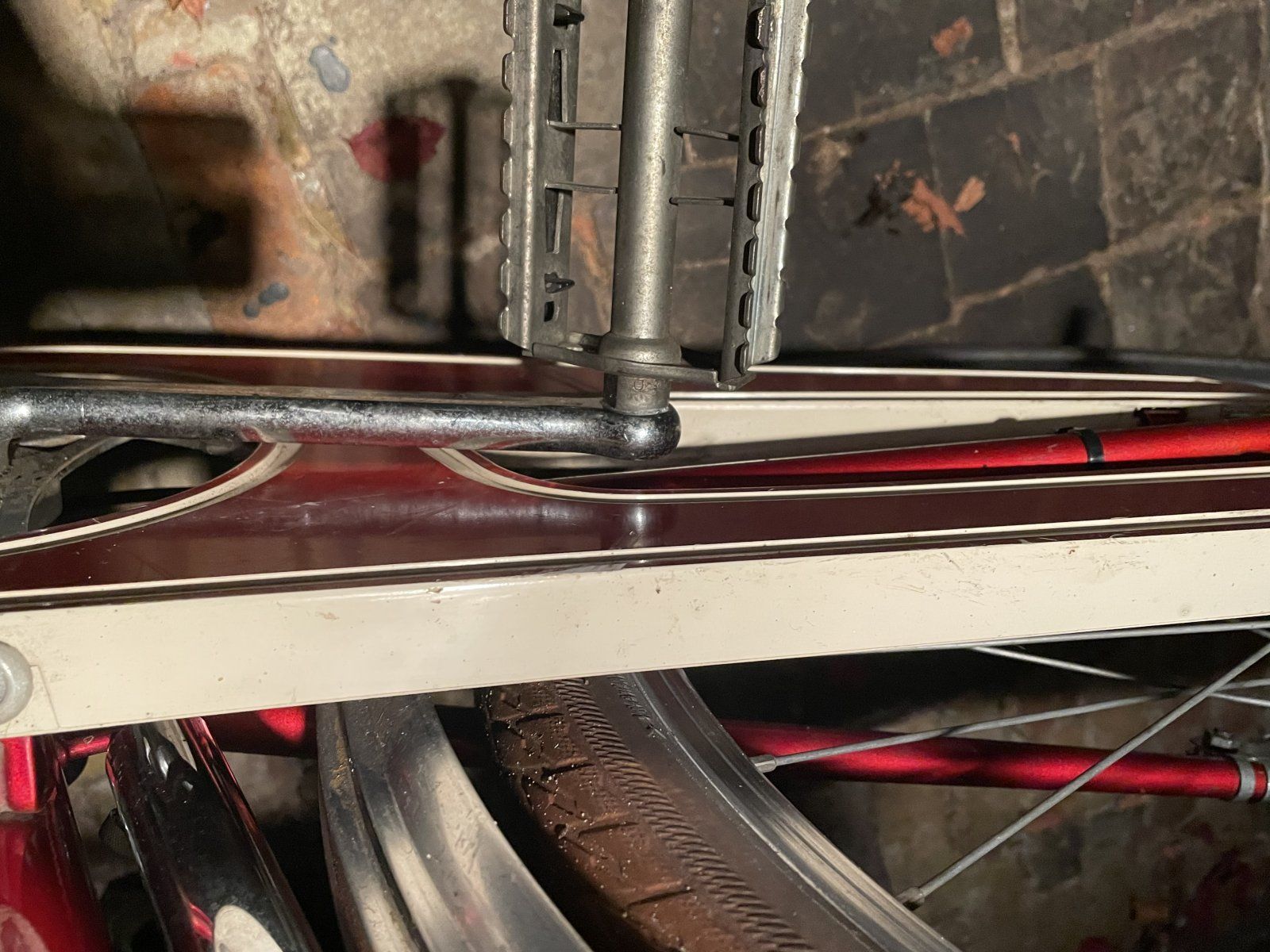

Fotos anbei:



[FSD]

Oft ist auch ein Kurbelarm verbogen durch Sturz, merkt man wenn man Tritt, und es sich eierig anfühlt, oder mal ein Lineal an den Arm halten.



[Gelöschtes Mitglied 102350]

Und wenn nichts verbogen ist?
Kann man die Welle justieren?



[𝐻𝑒𝓍𝑒𝓇]

Und wenn nichts verbogen ist?
Kann man die Welle justieren?

So wie ich das kenne ist rechts ein kurzes Gewinde und da wird ein Konus aufgeschraubt und links gibt's ein langes Gewinde zum Einstellen.
Vielleicht hat sich der Konus rechts gelöst und links hat einer nur nachgestellt ...
Guck doch mal rein, geht doch schnell



[FSD]

So wie ich das kenne ist rechts ein kurzes Gewinde und da wird ein Konus aufgeschraubt und links gibt's ein langes Gewinde zum Einstellen.
Vielleicht hat sich der Konus rechts gelöst und links hat einer nur nachgestellt ...
Guck doch mal rein, geht doch schnell

Damit wird das Spiel vom Tretlager eingestellt, wenn es kein Spiel hat ist es okay. Wenn der Rechte Kurbelarm nicht an der Strebe anschlägt, oder am Kettenschutz, ist das okay.



[Flat Eric]

Moin!
Es geht um ein Hercules Herrenrad und das Problem des unterschiedlichen Abstands der Kurbelarme zu den Kettenstreben.
Ich kenne mich mit diesen Lagern nicht aus
Und würde gern wissen, ob die Welle weiter nach rechts gebracht werden kann, um den Abstand anzugleichen? Der rechte Kurbelarm schleift am Kettenschutz.

Fotos anbei:


Anhang anzeigen 1177190Anhang anzeigen 1177191

Ich erkenne da ein Tompson Schlagschalenlager , da gibt es nichts zu verschieben , die Lagerschalen sind in den Rahmen eingepresst , die Kugellaufbahn rechts fix auf der Welle , die Mutter / Abdeckung/ Konus links werden spielfrei eingestellt und fixiert .
Ich sage mal die Welle ist einfach zu kurz gewählt .



[fuerdieenkel]

...Kurbelkeil lösen und die Kurbel einen Millimeter weiter außen wieder montieren.



[mr.bibendum]

Moin!
Es geht um ein Hercules Herrenrad und das Problem des unterschiedlichen Abstands der Kurbelarme zu den Kettenstreben.
Ich kenne mich mit diesen Lagern nicht aus
Und würde gern wissen, ob die Welle weiter nach rechts gebracht werden kann, um den Abstand anzugleichen? Der rechte Kurbelarm schleift am Kettenschutz.

Kettenschutzverschraubung lösen. Stahlhalterungen zurückbiegen und ggf. Langlochbefestigung verschieben, wieder festschrauben. Oder die Kurbel ausbauen, wegwerfen und eine Vierkant-Alukurbel samt Lager montieren.



[elmar schrauth]

Kam wahrscheinlich schon so auf die Welt.



[stivo]

Kam wahrscheinlich schon so auf die Welt.

Evtl. kann er da einfach ein Stück Welle dransägen.



[Gelöschtes Mitglied 102350]

Ich erkenne da ein Tompson Schlagschalenlager , da gibt es nichts zu verschieben , die Lagerschalen sind in den Rahmen eingepresst , die Kugellaufbahn rechts fix auf der Welle , die Mutter / Abdeckung/ Konus links werden spielfrei eingestellt und fixiert .
Ich sage mal die Welle ist einfach zu kurz gewählt .

Demnach gibt es keine Gewinde im Gehäuse?



[Gelöschtes Mitglied 102350]

Kam wahrscheinlich schon so auf die Welt.

Können nicht alle so perfekt wie du geboren werden



[Gelöschtes Mitglied 102350]

Evtl. kann er da einfach ein Stück Welle dransägen.

Wolltest auch ma witzich sein?
Kann ich gut verstehn



[elmar schrauth]

Können nicht alle so perfekt wie du geboren werden

Ich bin ein Mängelexemplar: grosse Nase, schlechte Augen, kleines Glied, IQ unter 43(Pommes Frites haben 43)etc.

Zum Rad
Der Müll von früher war so. Zusammengeknuppt was grad da war. Ist bei Zündapp heute oft noch so.



[fuerdieenkel]

...schleifender Kettenkasten ist die Musik der 70er.



[Gelöschtes Mitglied 102350]

...schleifender Kettenkasten ist die Musik der 70er.

Kenne ich, oft genug angehalten und verzweifelt am Blech gebogen



[Flat Eric]

Demnach gibt es keine Gewinde im Gehäuse?

Nein , wenn meine Beobachtung ( Thompson Tretlager) stimmt ist im Gehäuse ist ein glattes " Loch " drin , fertig .



[stivo]

Kenne ich, oft genug angehalten und verzweifelt am Blech gebogen

und nix dazu gelernt



[ad-mh]

Demnach gibt es keine Gewinde im Gehäuse?

Nö...



[elmar schrauth]

und nix dazu gelernt

Dann fliegt ihm das Blech weg
