Die Breite des Vierkants bei Klein wird mit 12,6 mm angegeben. Die Achsen gab es in unterschiedlichen Ausführungen.
Die genaue Angabe für die verwendbare Achse ist identisch für Record vor und nach '95 und Dura Ace '93-95 Kurbeln : 108 x
18
Für Ultegra Kurbeln ist die offizielle Angabe 108 x
14. Wobei 108 die Gesamtlänge der Achse und 18 bzw. 14 vermutlich die Länge des Vierkants meint. Ich vermute der Vierkant für die Ultegra ist 4 mm kürzer und steiler, so dass die Kurbeln nicht zu weit draufrutschen kann?
Normalerweise hat ein JIS Vierkant eine zu starke Steigung, so dass eine ISO Kurbel nicht weit genug draufgezogen werden kann.
Die Achse des Dura Ace 7410er Innenlagers ist 103 und die des 94/95 Record Innenlagers 104 mm lang.
Die Steigung wird also irgendwo zwischen JIS und ISO liegen, so dass die Kettenlinie bei beiden Kurbelsätze gut passt.
Meine olle C-Record passt aber auch sehr gut obwohl die eigentlich 111 ISO bräuchte
.
Auszug

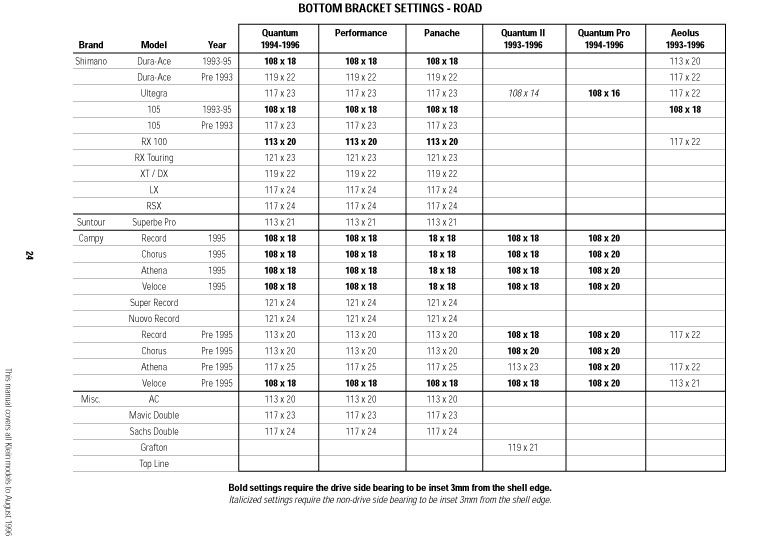

Klein Tech Manual 1996:
Anhang anzeigen 219297
@Luftindenreifen hast du die schweissnähte auch selber verschliffen? hab noch nie einen in quasi fillet-brazed gesehen?!
).
