Shimano AX 600, Dura Ace Thread

[Lebkuchen.Mann]

Falsch!
Die Bremszughüllenendkappen werden innen im Bremshebel verbaut,wo die Bremshülle anstösst- werden in das innere grosse Loch gesteckt, um es im Durchmesser zu reduzieren.

Jetzt hab ich´s verstanden, danke sehr!



[Lebkuchen.Mann]

Rapid Manufacturing - Bremsschuh Shimano 600 AX:

1. Modell aus PLA gedruckt (zum erstellen einer gußform)

Anhang anzeigen 1408577

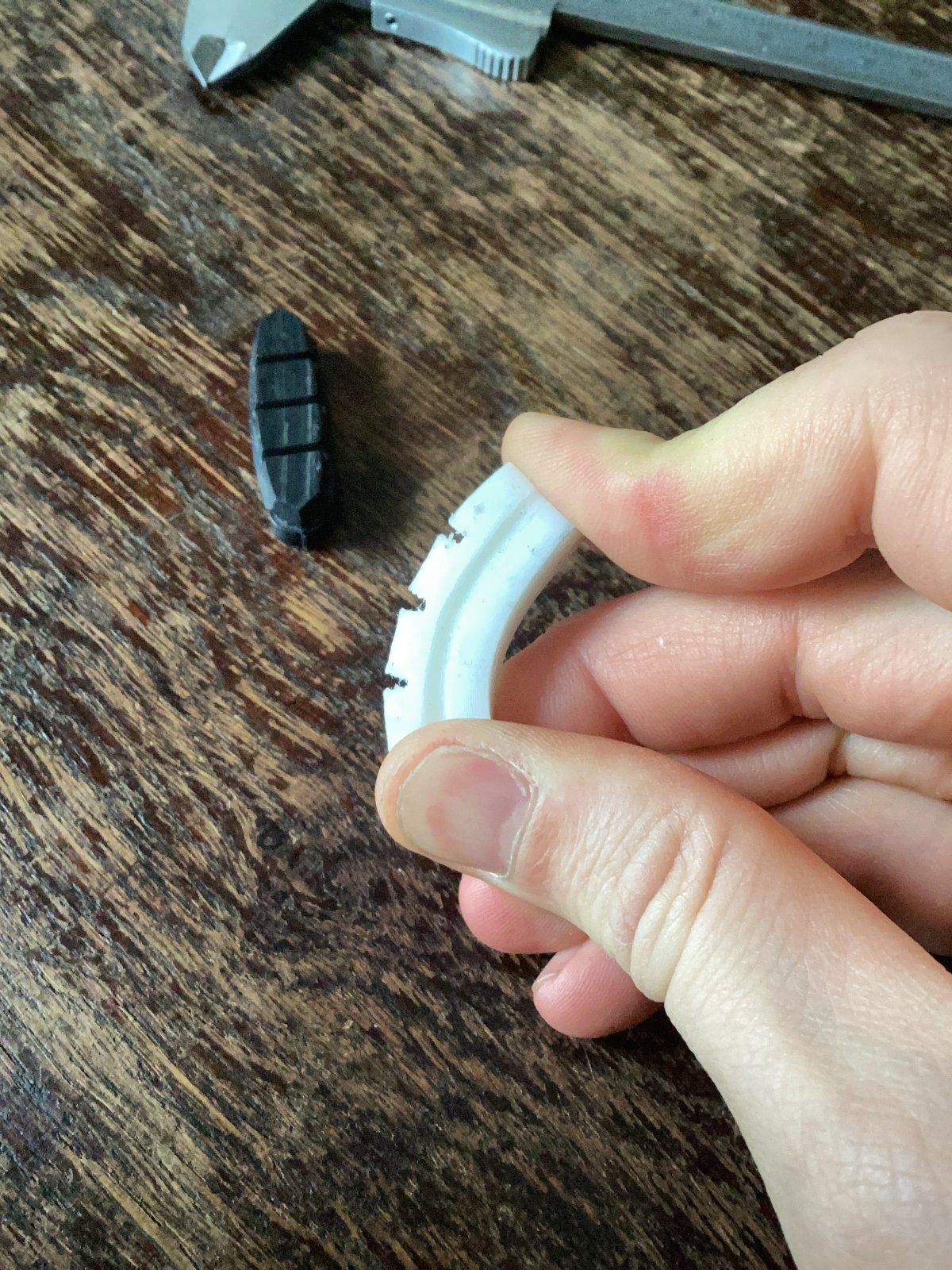

2. Dann entdeckt, dass es TPU für 3D-Drucker gibt (hier: shore A82)

Anhang anzeigen 1408578

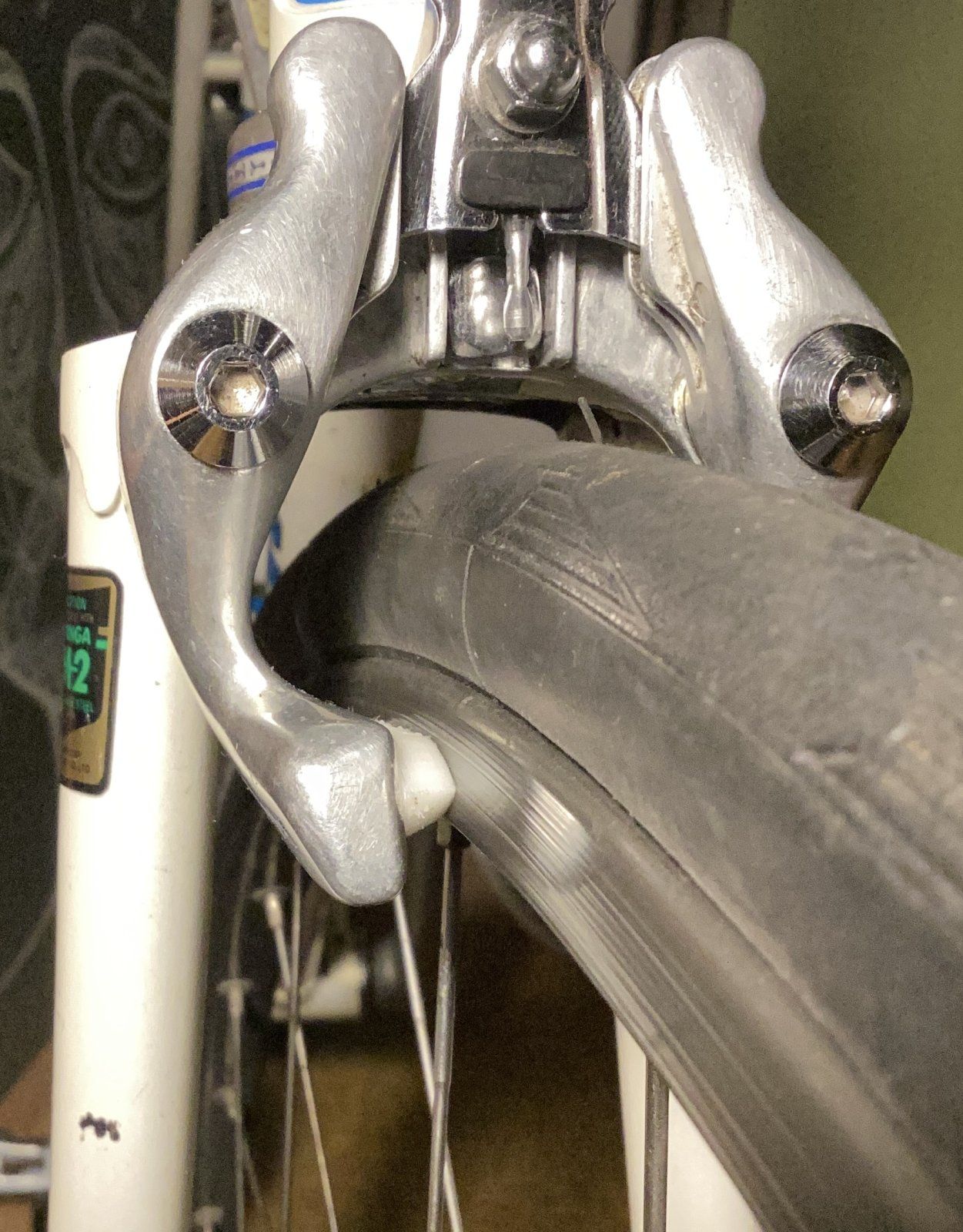

3. Einbau und testen der Bremseigenschaften

• Einbau nur am Vorderrad (3d model muss angepasst werden)
• trotz weicheren Materials (vgl. original Bremsschuh) erstaunlich gute Bremseigenschaften

Anhang anzeigen 1411317


4. Anpassen des 3D Models + Bremsverhalten Vorder- und Hinterrad (folgt)

5. Abriebtest nach X km (folgt)

Kleines Update...
Bin noch nicht zufrieden mit der Passgenauigkeit, aber die Bremseigenschaften sind überraschend gut.
(update im org. post)



[Jan_J_S]



[Lebkuchen.Mann]

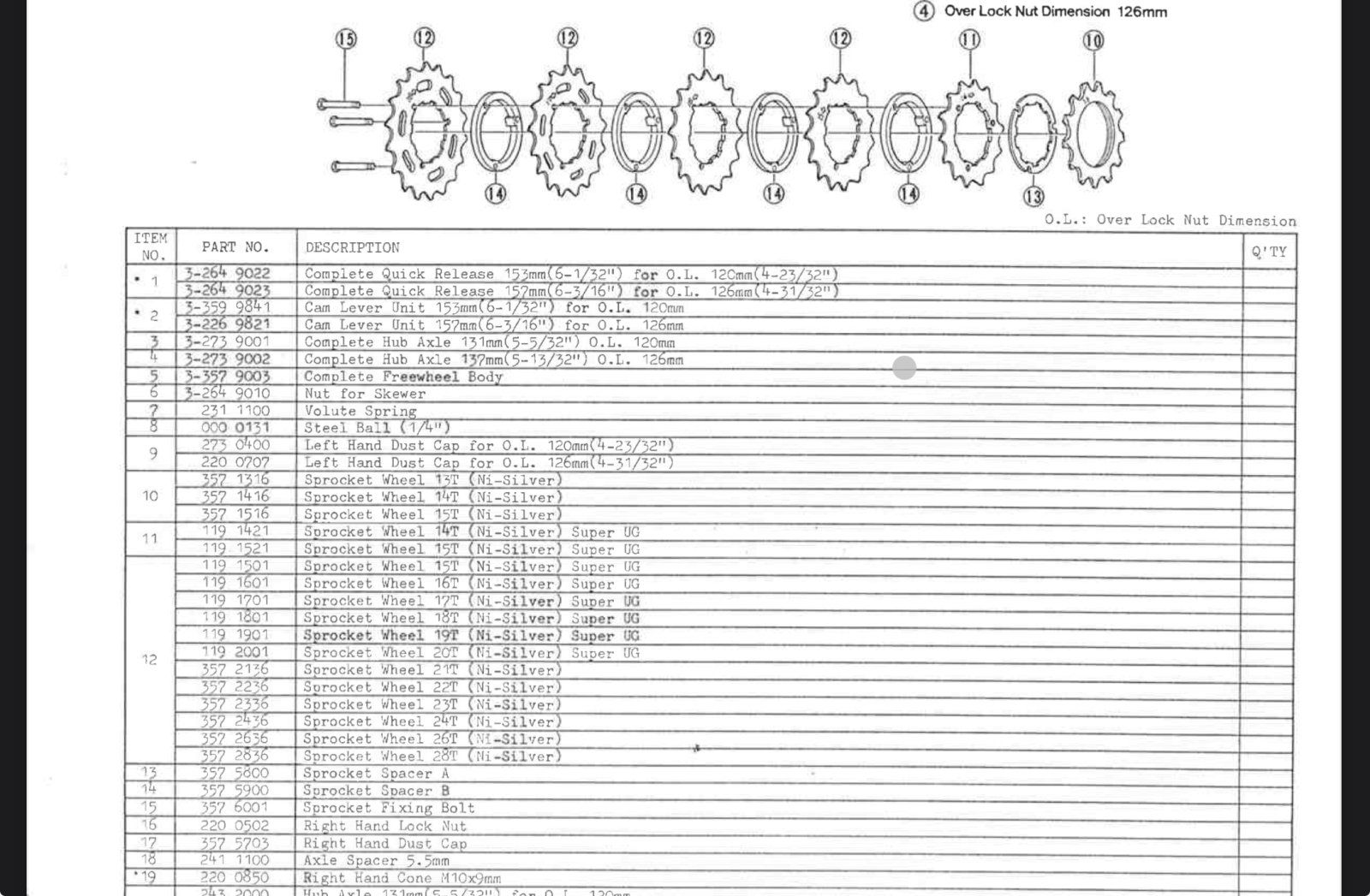

Hat jemand von euch Infos zur Kassette der ax-Serie?
Vor allem geht es mir um die "sprocket spacer a/b" zwischen den Ritzeln und deren breite.
Ich konnte leider keine Maße finden...



[Thomthom]

14 hat 3,6mm, 13 hat 1,8mm
11 hat einen festen Bund



[chlw]

Ja genau, war aber nur für mich:

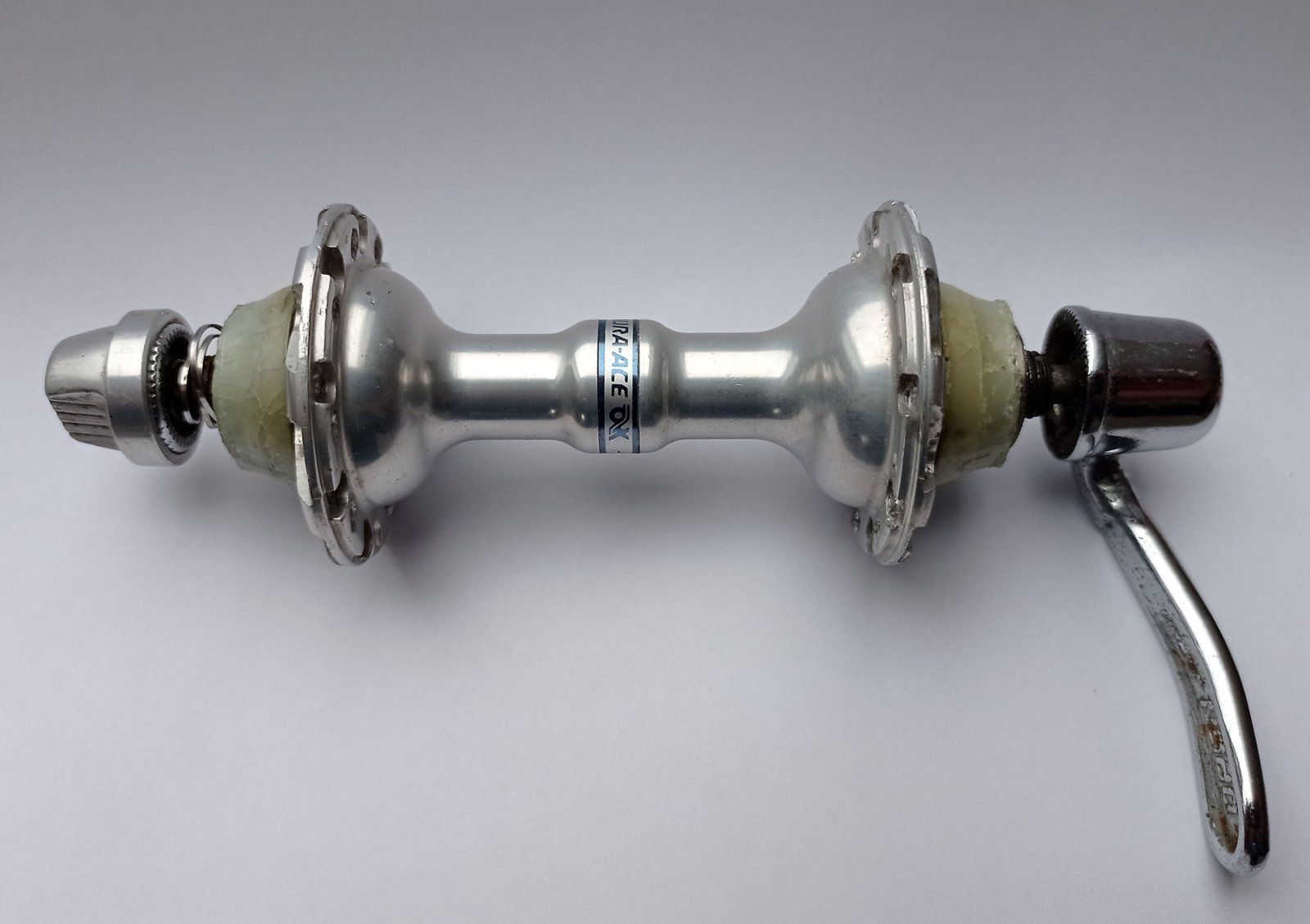

Anhang anzeigen 1408734

Anhang anzeigen 1408731

Anhang anzeigen 1408732

...und war glaub ich auch im Vorher/Nacher-Faden

Nein, das war schon hier in diesem Thread:

Beitrag im Thema 'Shimano AX 600, Dura Ace Thread' https://www.rennrad-news.de/forum/threads/shimano-ax-600-dura-ace-thread.176611/post-5228279

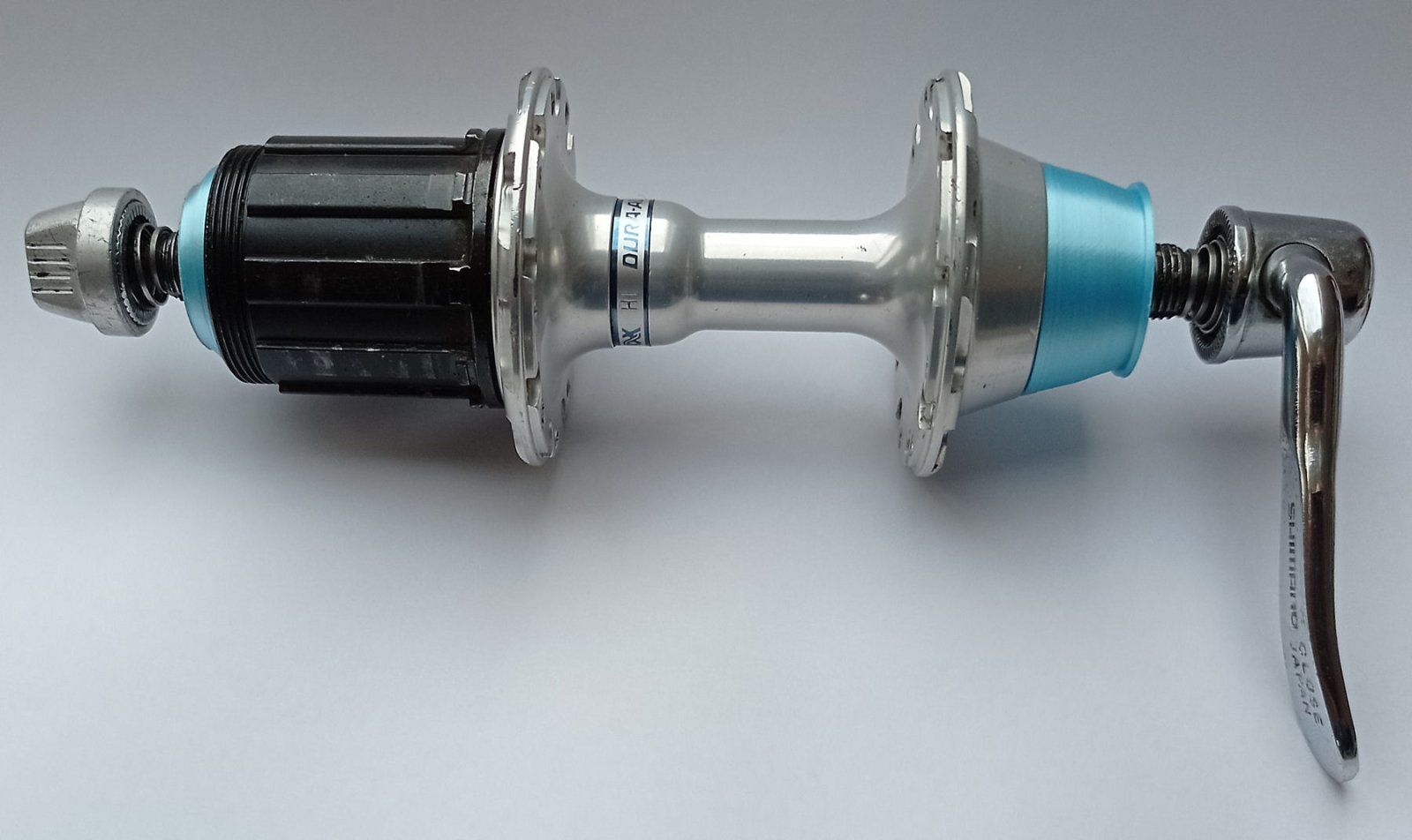

Die Daten sind immer noch verfügbar und für alle frei zugänglich. Wer sich also Staubkappen drucken möchte -- nur zu...

Und ja, das Projekt liegt bei mir noch rum, aber es wurden ja schon erfolgreich solche Kappen gedruckt und eingebaut, sollte also funktionieren...



[Lebkuchen.Mann]

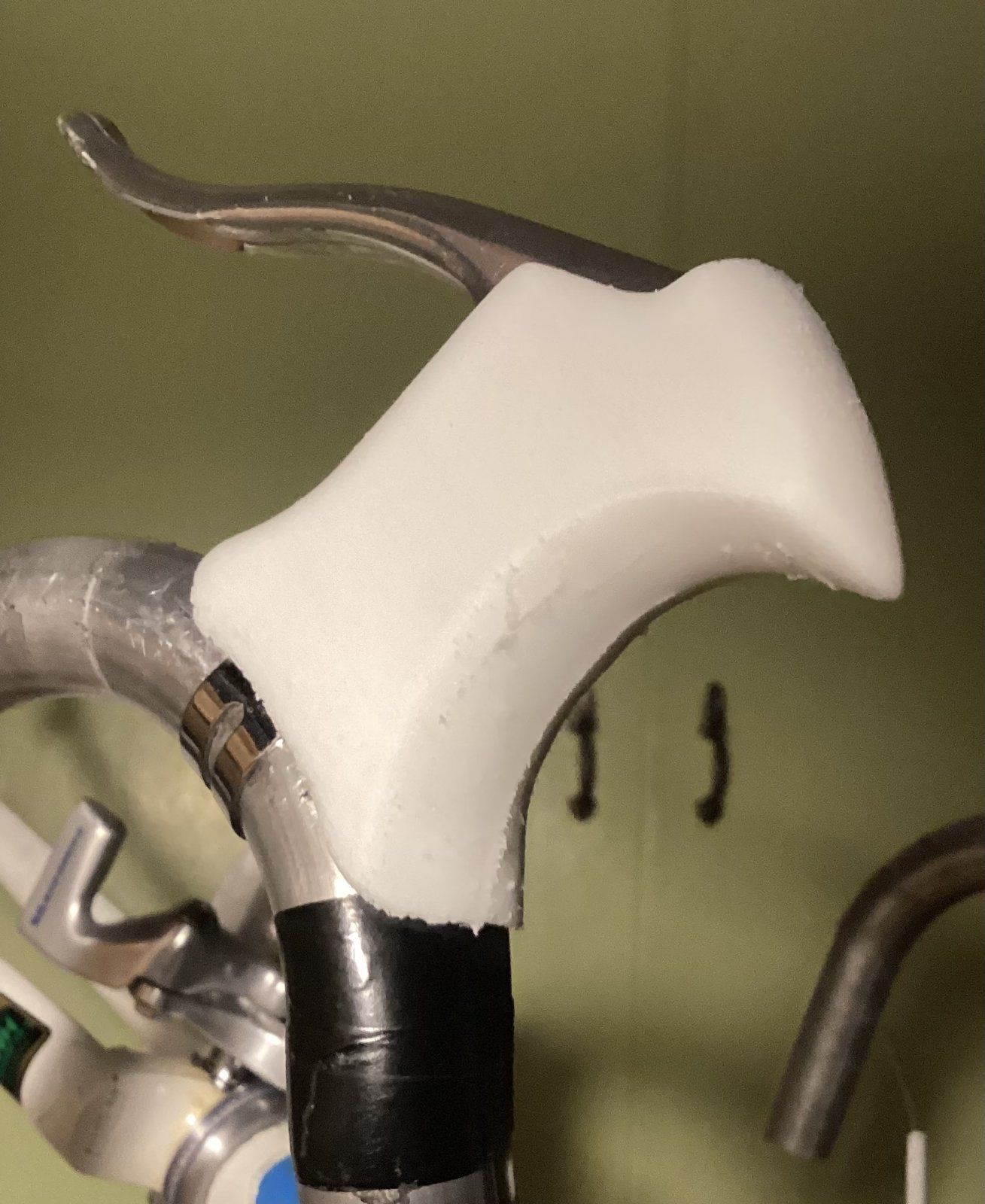

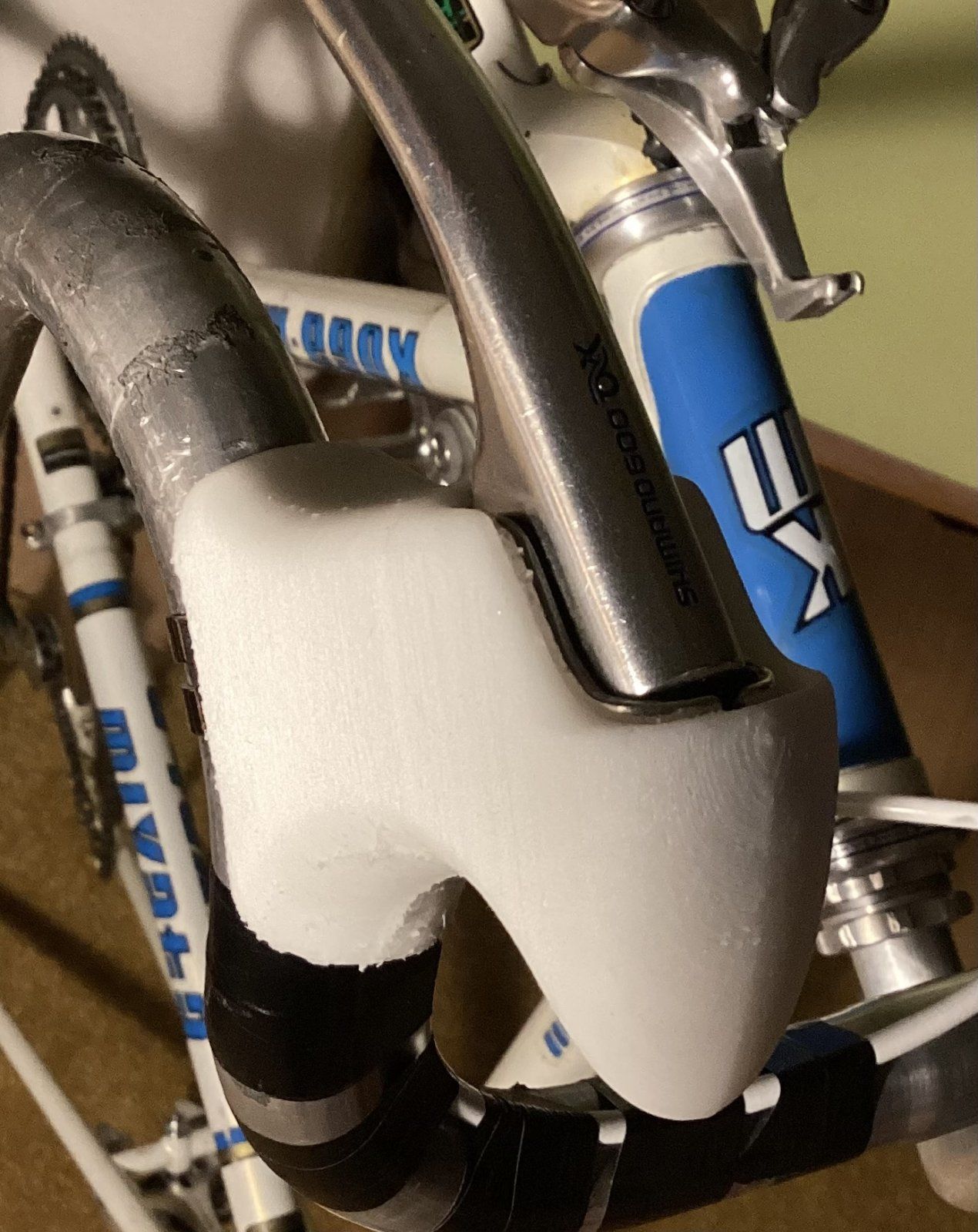

Erste Version der Custom Hoods ist gerade fertig geworden(noch nicht versäubert).
Fit ist ganz gut, Feintuning kommt.



[erni65]

Moin zusammen

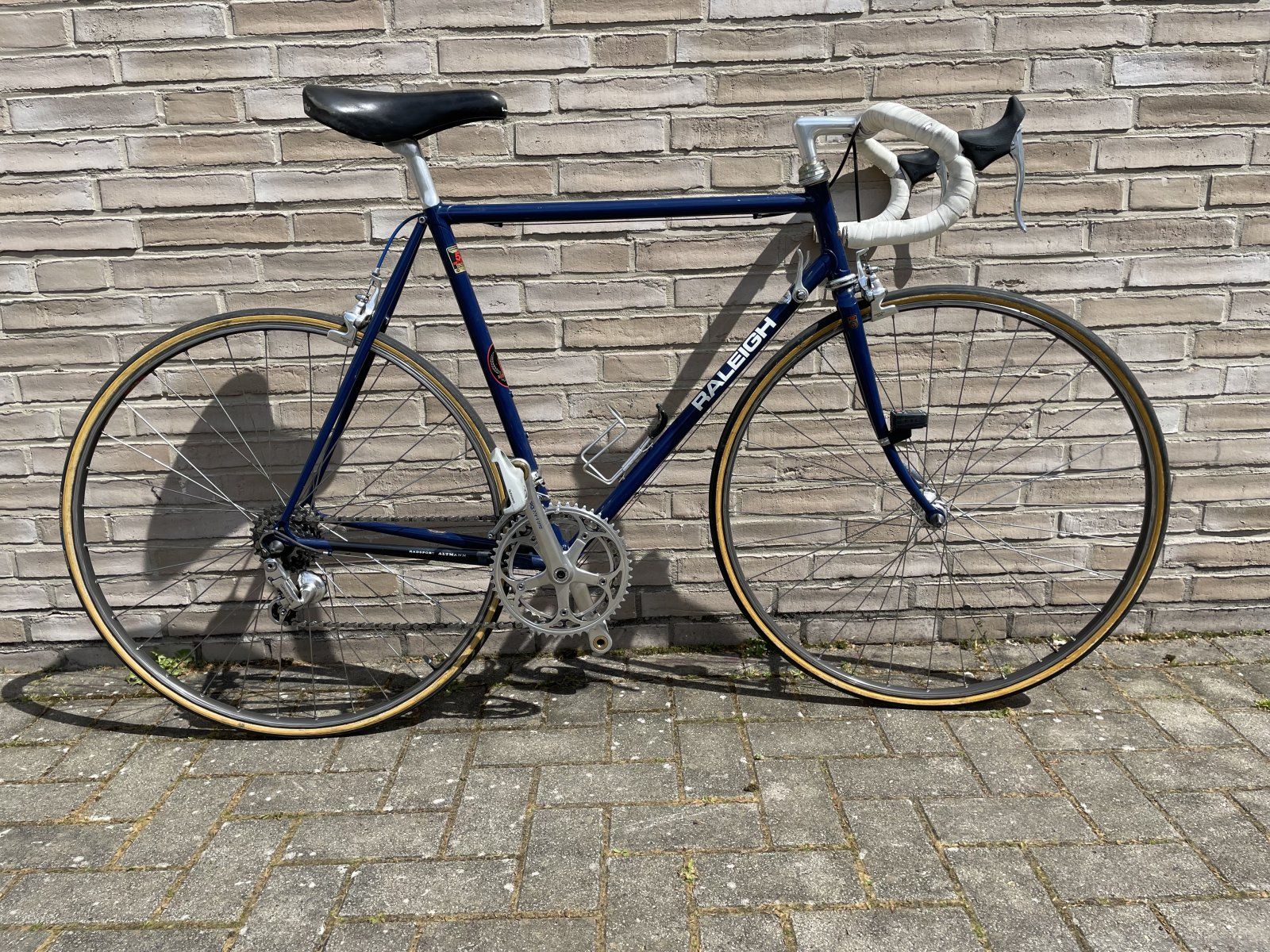

an meinem Raleigh SDBU sind alle Komponenten Dura Ace AX, lediglich die Schalthebel sind Golden Artow.
Ich hab mal nach den Dura Ace AX Schalthebeln geschaut und drei Versionen gefunden:

• die mit den eingelegten hellblauen Kunstoffinlets
• mit reliefartigem Schriftzug (ähnlich den Campa record) und
• glatte Oberfläche mit blau eingelegtem Schriftzug Dura Ace AX

Die letzte Version gefällt mir am Besten, da sie auch den Schriftzügen auf Schaltun und Kurbelarmen entspricht. Allerdings finde ich sie nur mit Schelle oder für die Montage mit Mittelsockel auf dem Unterrohr.
Ein Angebot in der großen Bucht hat nur die Hebel ohne Schrauben und Scheiben.
Meinst ihr, man kann einfach die Hebel gegen die Golden Artow tauschen und die Kleinteile passen?Anhang anzeigen 1255297Anhang anzeigen 1255298

Guten Morgen, ich hole den Faden mal wieder hervor, weil ich mir u.U. eine DA AX verbauen möchte.
Eigentlich wird das SW ja immer von einem Zug oberhalb der Kettenstrebe angesteuert, oft mit Umlenkung oberhalb der Innenlagermuffe. Bei diesem Raleigh wurde von unten und mit Zughülle gearbeitet. Wie gut funktioniert das? Wie lang ist die Zughülle am SW? Andere Erfahrung damit?
Gibt es Erfahrung mit Zügen, die in der Kettenstrebe verlegt sind und ganz am Ende hervorkommen ans Licht der Schaltung?
Danke!



[frankscycle]

Guten Morgen, ich hole den Faden mal wieder hervor, weil ich mir u.U. eine DA AX verbauen möchte.
Eigentlich wird das SW ja immer von einem Zug oberhalb der Kettenstrebe angesteuert, oft mit Umlenkung oberhalb der Innenlagermuffe. Bei diesem Raleigh wurde von unten und mit Zughülle gearbeitet. Wie gut funktioniert das? Wie lang ist die Zughülle am SW? Andere Erfahrung damit?
Gibt es Erfahrung mit Zügen, die in der Kettenstrebe verlegt sind und ganz am Ende hervorkommen ans Licht der Schaltung?
Danke!

Die Schaltung funktioniert gut. Länge der Zughülle müsste ich messen. Erfahrungen mit in der Kettenstrebe verlegten Zügen habe ich keine.



[erni65]

Die Schaltung funktioniert gut. Länge der Zughülle müsste ich messen. Erfahrungen mit in der Kettenstrebe verlegten Zügen habe ich keine.

Danke für die Rückmeldung, wie weit hast du die Zughülle an oder in das SW geführt, also an oder in den Bogen?



[herberto]

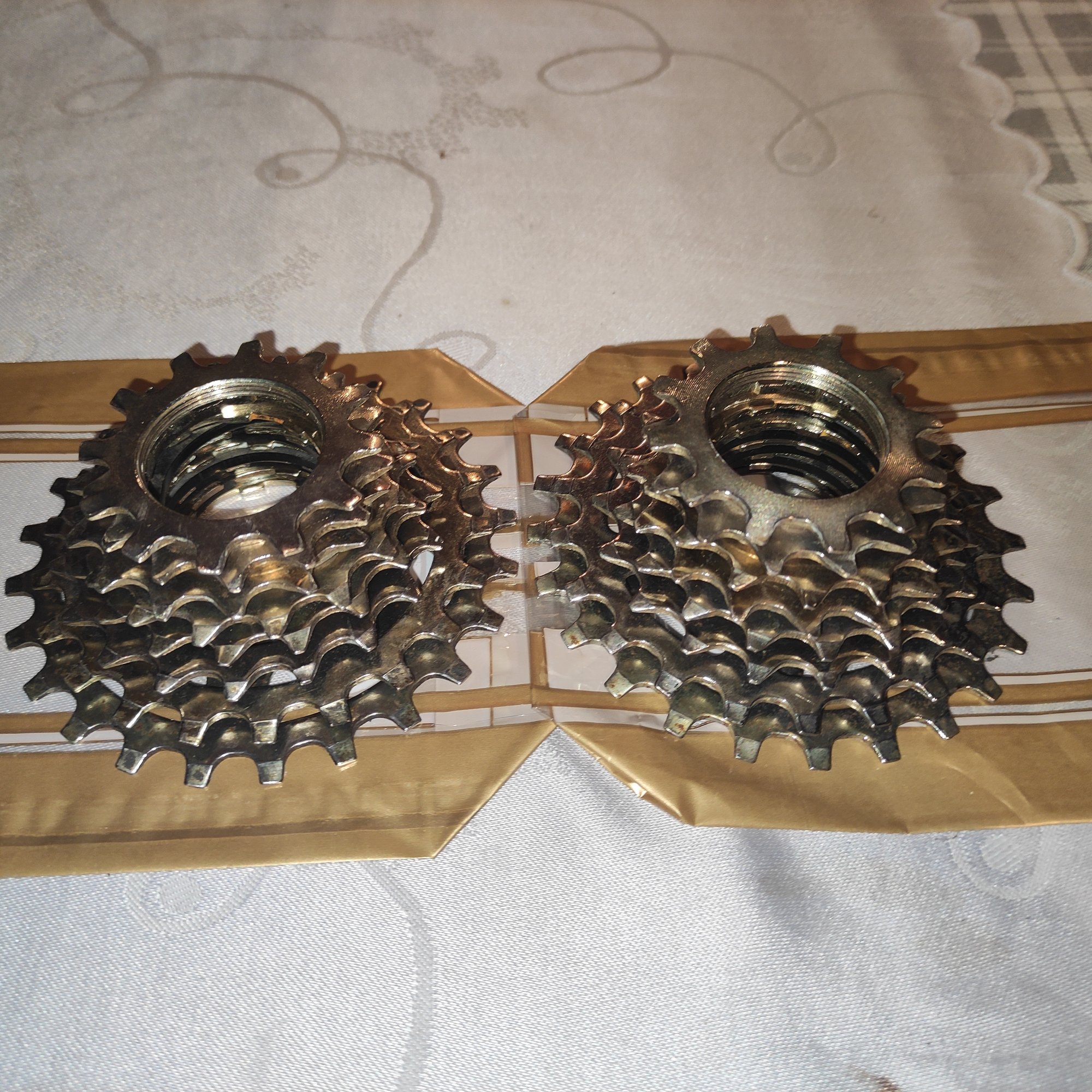

Habe hier zwei 8 fach Kassetten, die auf einer Dura Ace AX Nabe verbaut waren.
Gab es die DA AX Nabe auch mit/für 8 fach ?
Das Shimano Prospektmaterial welches ich kenne zeigt eigentlich nur 7 fach Kassetten ?

Auf Ebay habe ich auch eine angebliche 7370 AX 8 fach Kassette gefunden . Die sieht auch aus wie meine (die beiden grossen und das kleinste Ritzel mit UG Zahnprofil, der Rest mit spitzem " Super Shift" Zahnprofil)



[Thelonious]

Habe hier zwei 8 fach Kassetten, die auf einer Dura Ace AX Nabe verbaut waren.
Gab es die DA AX Nabe auch mit/für 8 fach ?
Das Shimano Prospektmaterial welches ich kenne zeigt eigentlich nur 7 fach Kassetten ?

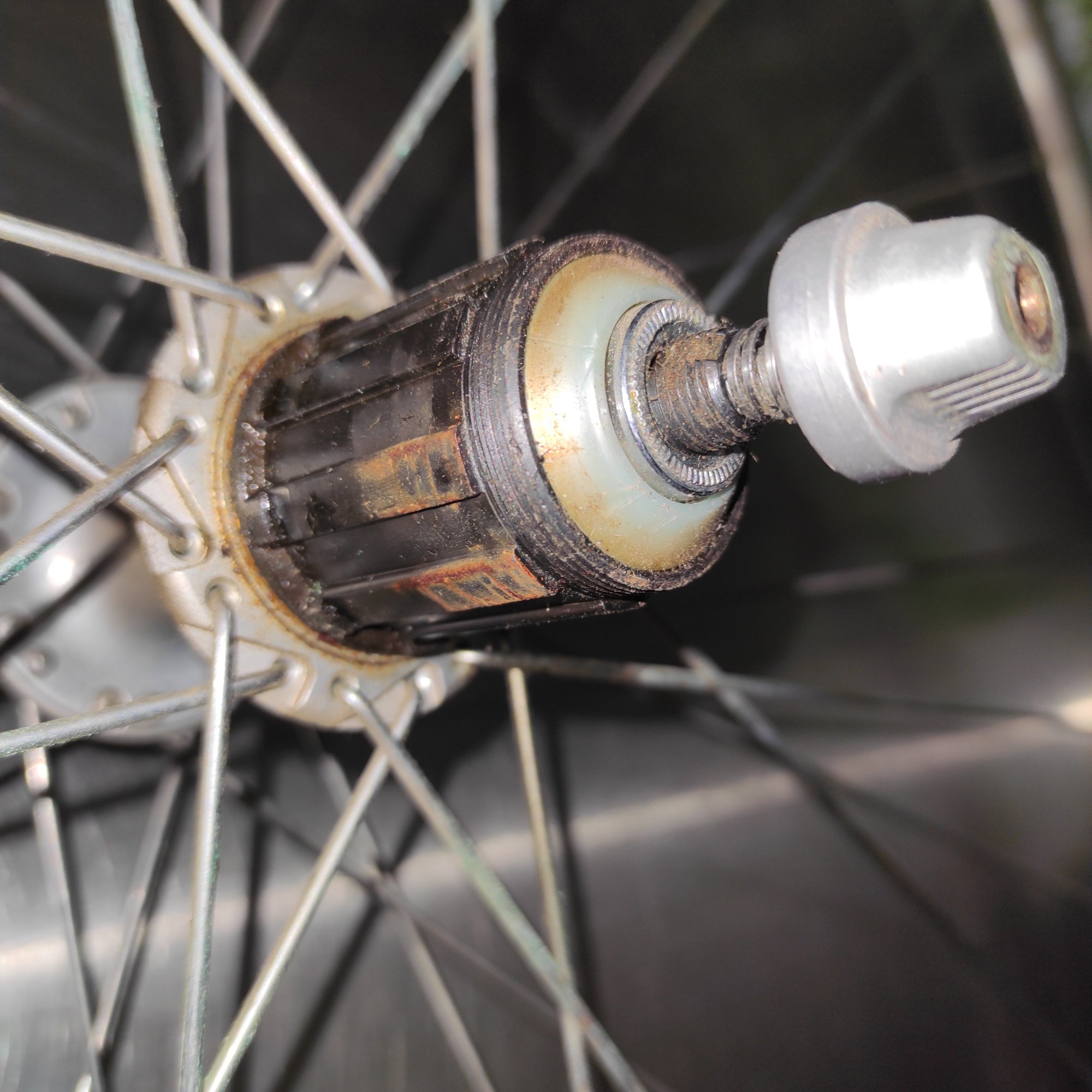

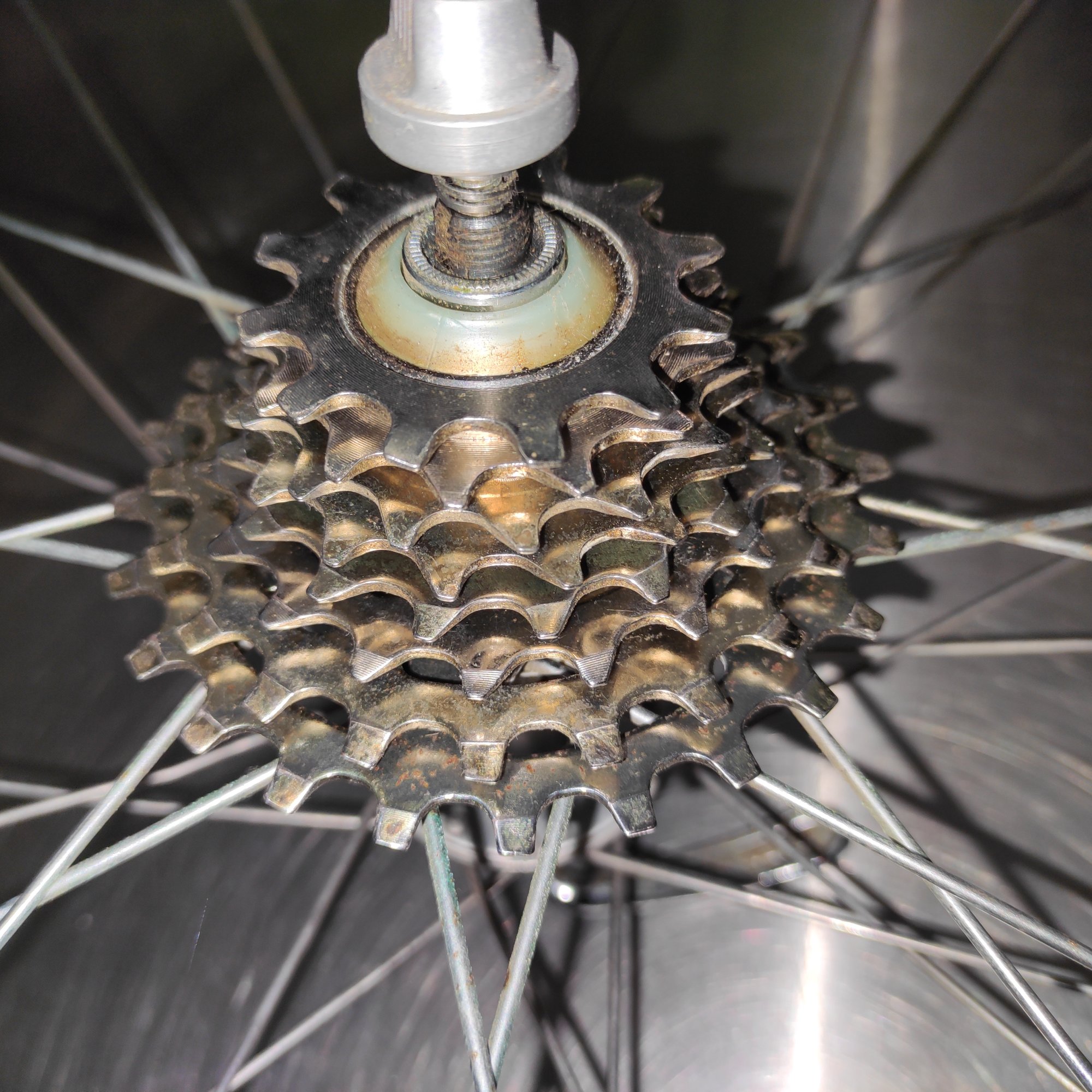

Anhang anzeigen 1540363
Anhang anzeigen 1540364

Anhang anzeigen 1540365

Auf Ebay habe ich auch eine angebliche 7370 AX 8 fach Kassette gefunden . Die sieht auch aus wie meine (die beiden grossen und das kleinste Ritzel mit UG Zahnprofil, der Rest mit spitzem " Super Shift" Zahnprofil)

Anhang anzeigen 1540366

8-fach gab es doch erst mit der CS-7400-8 einige Jahre später.



[Jan_J_S]

welchen Datumscode haben deine Abschlußritzel?
die bei ebay sind von '89 bzw '90 -> Nachfertigungen als "Update"?



[herberto]

welchen Datumscode haben deine Abschlußritzel?
die bei ebay sind von '89 bzw '90 -> Nachfertigungen als "Update"?

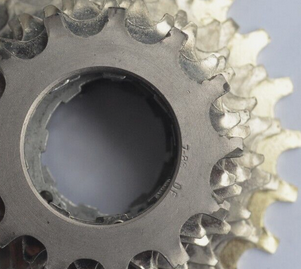

Anhang anzeigen 1540375Anhang anzeigen 1540376

Sind beide (wie auch alle anderen Ritzel) ohne Datacode



[Jan_J_S]

und die Nabe?
(vielleicht gab es ja mal einen Tuningsatz im Aftermarket?)
In meinem Altpapier habe ich nichts dazu gefunden...



[roykoeln]

Ist das Zeug von Temu?



[herberto]

und die Nabe?
(vielleicht gab es ja mal einen Tuningsatz im Aftermarket?)
In meinem Altpapier habe ich nichts dazu gefunden...

Auf der Dura Ace Banderole lese ich "FF" (Juni 1981 ?)
Sonst finde ich auf der Nabe keinen weiteren Datencode



[herberto]

Ist das Zeug von Temu?

Mit Sicherheit nicht.
Das Zeug (neben der Kassette und der DA DX Nabe hing auch noch eine unbebremste Assos Felge mit angerosteten Speichen dran) sah eher aus als wenn es 30 Jahre lang ungefahren in einer feuchten Ecke gelegen hätte



[Jan_J_S]

Auf der Dura Ace Banderole lese ich "FF" (Juni 1981 ?)
Sonst finde ich auf der Nabe keinen weiteren Datencode

'81 kann stimmen, es gab ja ein runnnig change beim Freilaufkörper (auf si.shimano.com nachlesbar), die zusätzliche Nut kann ich auf deinen Bildern nicht erkennen.
Auf den Ebay Angebotsbildern sind die neueren Jahre gut zu erkennen, auch das 7-8s sieht sehr professionell getanzt aus...



[Jan_J_S]

die CS-7400-8 waren zur besseren Unterscheidung so markiert:
