Der Suche/ Biete/ Tausche thread für französische Teile

[byf]

Muß man sicher ausprobieren, wenn keine verläßlichen Maße vorliegen...

Dann würde ich aber mit zölligen Kugeln anfangen. Ich glaube sogar die Erfinder des metrischen Systems haben meißt zöllige Kugeln am Rad verwendet.
Oder @grumpy0ldman mißt einfach die Kugeln an seinen BSC Lager.



[grumpy0ldman]

Sicher? Keine 3/16" Kugeln? Zeus hat sich doch gern an Campa orientiert.....

Ich hab zwei von diesen Lagern. Eines mit Italienischem (dachte erst BSC) Gewinde und eines mit französischem. Aber nur einen Satz Titan-Kugeln dafür. Die Größe ist meines Wissens 7/32" aber ich messe gerne nochmal und erzeuge einen metrischen Wert. Später



[Thomthom]

Sind die aufgeschrumpften Lager -Schalen auf den Achsen identisch?



[Thomthom]

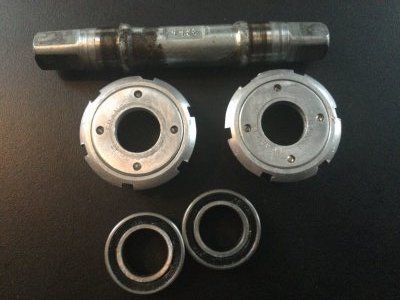

Stronglight Competition 651
mit der typischen Stronglightachslänge: 118mm / 35x100 Gewinde
Aluschalen, Industrielager (okay, Neue wären sicher besser) Stahlachse (Zustand siehe Bilder)
35€ plus Versand

Anhang anzeigen 894362Anhang anzeigen 894363Anhang anzeigen 894364

Welche Lagerdimension hatte Stronglight da verschwendet?
Durchmesser außen/innen/Dicke bzw. Kennung auf Staubschale erkennbar?



[grumpy0ldman]

steht auf den Rillenkugellager irgendwas drauf ?
Bzw. wie sind die Abmessungen ?
Stronglight wird sich ja kaum eigene Kugellager hergestellt haben sondern ( schon Platzbedarfsbedingt )
Normteile verwendet haben so wie alle Hersteller solcher Innenlager .

Stronglight @Thomthom

Aussen 30mm DM, Tiefe 10mm.
Innen 18mm DM, Tiefe schätze 8mm kann ich aber nicht exakt messen.
Die sind Asymetrisch.Eine Seite Bündig, eine Seite mit 2mm Versatz.
Wird das klar oder brauchste Foto?

Aufschrift auf dem schwarzen Konststoff schein INA-04 zu sein???

Die laufen okay, aber es geht deutlich besser. Die kommen heute nochmal in ein kleine Gläschen Balistol und dann im Wasserbad in den Ultraschallreiniger. Funktioniert bei Industielagern eigentlich sehr gut. Ich hab son billigen kleinen 30Euro Ultralschalreinigen für Brillen und Schmuck aus der Bucht. Bis auf Kurbel oder Kettenblätter paßt da fast alles rein.



[roykoeln]

titankugeln?
wieviele umdrehungen halten die?
und stahllager im wasserbad???
was ist das hier für ein test?



[byf]

Sind die aufgeschrumpften Lager -Schalen auf den Achsen identisch?

A. Welle B. ist das nur eine Presspassung und nicht geschrumpft. Die kann man wie Gabelkonen drauf und runter pressen / schlagen.



[byf]

titankugeln?

Natürlich nicht...die Wellen haben ja auch extra Stahllaufflächen aufgepresst. Wenn Titan funktionieren würde , wären die Wellen auch aus einem Stück Titan inkl. der Laufflächen.



[grumpy0ldman]

titankugeln?
wieviele umdrehungen halten die?
und stahllager im wasserbad???
was ist das hier für ein test?

Die Lager sind in Öl in einem Glasbehälter im Wasserbad.
Ganz genauuuuu lesen bitte



[grumpy0ldman]

Natürlich nicht...die Wellen haben ja auch extra Stahllaufflächen aufgepresst. Wenn Titan funktionieren würde , wären die Wellen auch aus einem Stück Titan inkl. der Laufflächen.

Alles. Welle, Schalen, Kugeln alles Titan. Nur das Fett ist nicht aus Titan. Was soll da passieren?



[byf]

Alles. Welle, Schalen, Kugeln alles Titan. Nur das Fett ist nicht aus Titan. Was soll da passieren?

Ganz sicher? Es geht nicht nur darum daß alle Lagerteile die aufeinander laufen die ident. Härte haben, sondern der Werkstoff muß auch die Flächenpressung ohne Verformungen aushalten, die der Fahrer dort aufbringt.
Von daher würde es mich sehr überraschen wenn alles Titan wäre. Das franz. sieht mir stark nach Titan Welle mit aufgepressten Stahllaufflächen aus. Hast du an die Laufflächen schon mal einen Magneten gehalten?



[roykoeln]

Die Lager sind in Öl in einem Glasbehälter im Wasserbad.
Ganz genauuuuu lesen bitte

Lerne gerne, dass der schall über das glas übertragen wird. Bei fensterscheiben verstehe ich es, aber durch ein marmeladenglas?



[Crocodillo]

Das ist das absolute Standardverfahren für Kleinteile im Ultraschallbad: Leitungswasser im Gerät, Becherglas mit Reinigungsflüssigkeit für die Teile.



[Flat Eric]

Alles. Welle, Schalen, Kugeln alles Titan. Nur das Fett ist nicht aus Titan. Was soll da passieren?

Das glaube ich nie im Leben , Titanlegierungen habe nicht die nötige Härte und lassen sich auch nicht härten ,
es ist immer die Laufbahn aus Kugellagerstahl , in die Schalen eingepresst , auf die Welle aufgeschrumpft , deshalb auch die kleineren Kugeln , 1/4. Zoll Kugeln hätten nicht genug Platz .
Wenn da bei deinem Lager 1/4. Zoll ( 6,35mm) kugeln passen ist da nix aus Titan dran .



[Thomthom]

Alles. Welle, Schalen, Kugeln alles Titan. Nur das Fett ist nicht aus Titan. Was soll da passieren?

Es gibt von Gessert und Blagen ein Produkt,das nennt sich "Titanfett".



[flim]

Es gibt von Gessert und Blagen ein Produkt,das nennt sich "Titanfett".

Das wird gemacht aus Titankugeln die dann ausgepresst werden, zwischen zwei teile aus gehärtetem Stahl.



[grumpy0ldman]

Die Bahnen sind wie @byf schreibt dünne Stahlbahnen, Achse und Schalen. Man sieht den Unterschied kaum weder farblich noch sonst.

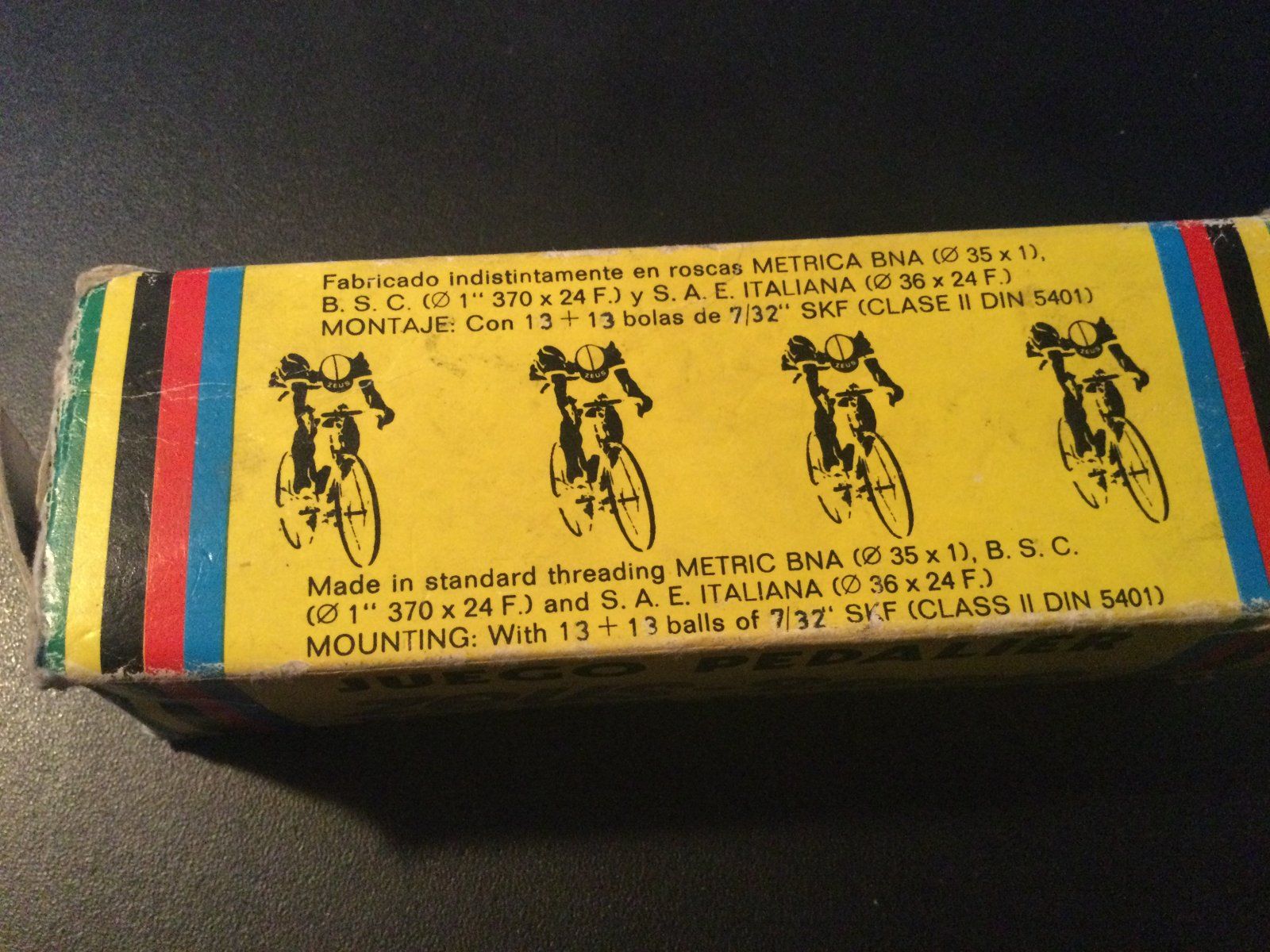

die Kugeln sind wie von mir beschrieben 7/32“ benötigt werden 2x13 und so steht es auch auf der Packung.
Stahlkugeln wohlgemerkt sogar mit DIN Nummer.
Woher jetzt mein Set Titankugeln stammt, wird sich wohl nicht mehr klären lassen.



[grumpy0ldman]

Mit der klassischen Mechanik und Metalurgie ist also noch zu rechnen



[byf]

Woher jetzt mein Set Titankugeln stammt, wird sich wohl nicht mehr klären lassen.

Können das eventuell Kugeln aus Edelstahl rostfrei sein? Die gibt es und die sind vielleicht auch nicht magnetisch....obwohl es auch VA Legierungen gib die magnetisch sind. Rostfreie Kingen werden z.B. auch gehärtet und sind meißt magnetisch.



[grumpy0ldman]

Können das eventuell Kugeln aus Edelstahl rostfrei sein? Die gibt es und die sind vielleicht auch nicht magnetisch....obwohl es auch VA Legierungen gib die magnetisch sind. Rostfreie Kingen werden z.B. auch gehärtet und sind meißt magnetisch.

das check ich ma
