Kurbel zu nah am Rahmen? Canyon Ultimate CF SL

[prince67]

Es könnte aber erklären, warum der Kurbelarm am Umwerfer schleift.



[fuchs145]

Ja, bei dem ersten Bild war der Umwerfer noch nicht 100%ig eingestellt. Hatte das nach Montage der Kette gemacht, aber das Problem ist leider geblieben -.-



[prince67]

Also der Abstand großes Kettenblatt zum Kurbelarm sieht normal aus (bei meiner FC-6800 ca. 11mm).

Hast du schon die Kettenlinie der Kurbel nachgemessen?

Sorry, für mich ist das wie Stochern im Nebel.



[Hans Werner]

Auch mit Spacern sollte doch der Abstand von der Kurbel zum Kettenblatt und damit auch zur Kette gleich bleiben oder? Kann es sein dass die Kurbel etwas krumm ist, bzw. hast du Ersatzteile mit denen du sowas testen kannst?

Nehmen wir mal an wir montieren einen 5cm Spacer auf die Antriebsseite, dann wandert die Kurbel nach außen. Damit ändert sich die Kettenlinie wenn man auf der Kassette auf das kleine Ritzel schaltet. Die Kette wäre somit weiter innen und würde dann nicht mehr am Kurbelarm schleifen weil die Kette schräger läuft. Daher mein Gedanke mit dem Spacer.
Aber Ihr sagtet ja bereits dass nichts vorgesehen ist.



[Hans Werner]

Messschieber habe ich leider nicht zur Hand. Könnte ich aber die Tage auf jedenfall besorgen. Wäre mal interessant.

Hast Du einen Zollstock ?



[prince67]

Wenn die Kettenlinie der Kurbel stimmt und der Kurbelarm nicht verbogen ist, kann es auch an der Kassette liegen, dass die Kette den Kurbelarm berührt.



[Protactin]

Wenn der Kurbelarm verbogen ist, dann sieht man das relativ gut, wenn ein eingeschraubtes Pedal eiert.

bin mir nicht sicher ob der TE mit der Kurbel schonmal gefahren ist



[prince67]

bin mir nicht sicher ob der TE mit der Kurbel schonmal gefahren ist

Er kann auch so mal ein Pedal einschrauben und die Kurbel drehen. Dann merkt man das auch mit der Hand.



[fuchs145]

Hallo zusammen,

vielen Dank erstmal für die ganzen Antworten.

Ich habe die Pedale mal eingesetzt und meiner Meinung nach eiert nichts an der Kurbel. Gefahren bin ich noch nicht damit.

Ich habe die Kettenlinie mal mit einem Lineal nachgemessen: Vom großen Blatt zur Mitte des Sitzrohrs messe ich 54mm, von Mitte zu Mitte ca. 50mm und vom kleinen Blatt zur Mitte des Sitzrohrs ca. 47mm.

Falls es noch interessant ist: Als Kasette ist eine 105 CS-R7000 11-fach Kassette 11-28 verbaut. Sollte also auch eigentlich kompatibel sein.

Edit: Es ist vielleicht doch die Kurbel... Ich habs nochmal gefilmt und dabei sieht man schon, dass das Kettenblatt nicht ganz rund läuft. Ich hänge euch die Datei einmal an.



[Hans Werner]

Frage einen Kumpel ob er Dir für 5 Minuten mal seine Kurbel leihen kann.
Ist Deine Kurbel neu ?



[406heijn]

Um rauszufinden, ob die Kurbel einen weg hat, miss mal den Abstand der linken/rechten Kurbel zum Unterrohr. Das sollte hoffentlich Symmetrisch sein.



[fuchs145]

Ja, dann ist es wohl doch die Kurbel -.- Die Kurbel ist gebraucht, nur die Kettenblätter sind neu.

Gerade nachgemessen: links 25mm zum Unterrohr, rechts 30mm



[prince67]

Gerade nachgemessen: links 25mm zum Unterrohr, rechts 30mm

Sorry, das hiese, dass der rechte Kurbelarm nach außen steht, was nicht die Erklärung für das Problem ist, dass die Kette an den Kurbelarm kommt.

Ich habe die Kettenlinie mal mit einem Lineal nachgemessen: Vom großen Blatt zur Mitte des Sitzrohrs messe ich 54mm, von Mitte zu Mitte ca. 50mm und vom kleinen Blatt zur Mitte des Sitzrohrs ca. 47mm.

Die KL beim RR ist 43mm (mitte-mitte)



[Protactin]

Sorry, das hiese, dass der rechte Kurbelarm nach außen steht, was nicht die Erklärung für das Problem ist, dass die Kette an den Kurbelarm kommt.

Hört sich für mich an als wäre im Tretlager was schief. Dann wären die 5mm die vorne zu weit außen sind hinten zu wenig.



[fuchs145]

Sorry, das hiese, dass der rechte Kurbelarm nach außen steht, was nicht die Erklärung für das Problem ist, dass die Kette an den Kurbelarm kommt.

Sorry, ich meinte rechts 25mm und links 30mm



[alfton]

nimm mal die Kurbel raus und mache ein Bild von dem Tretlager, einmal von links und einmal von rechts.



[fuchs145]

Hallo,

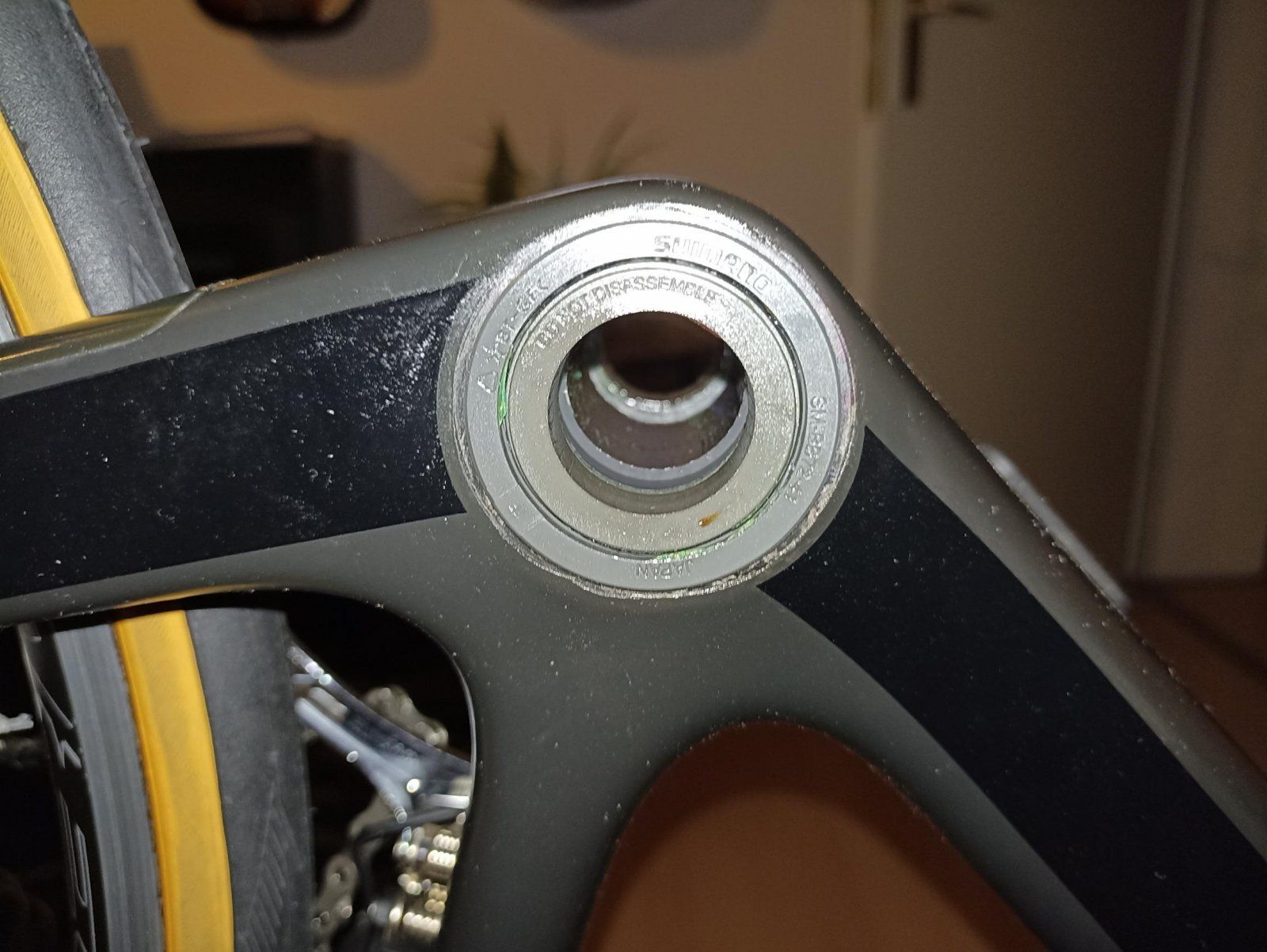

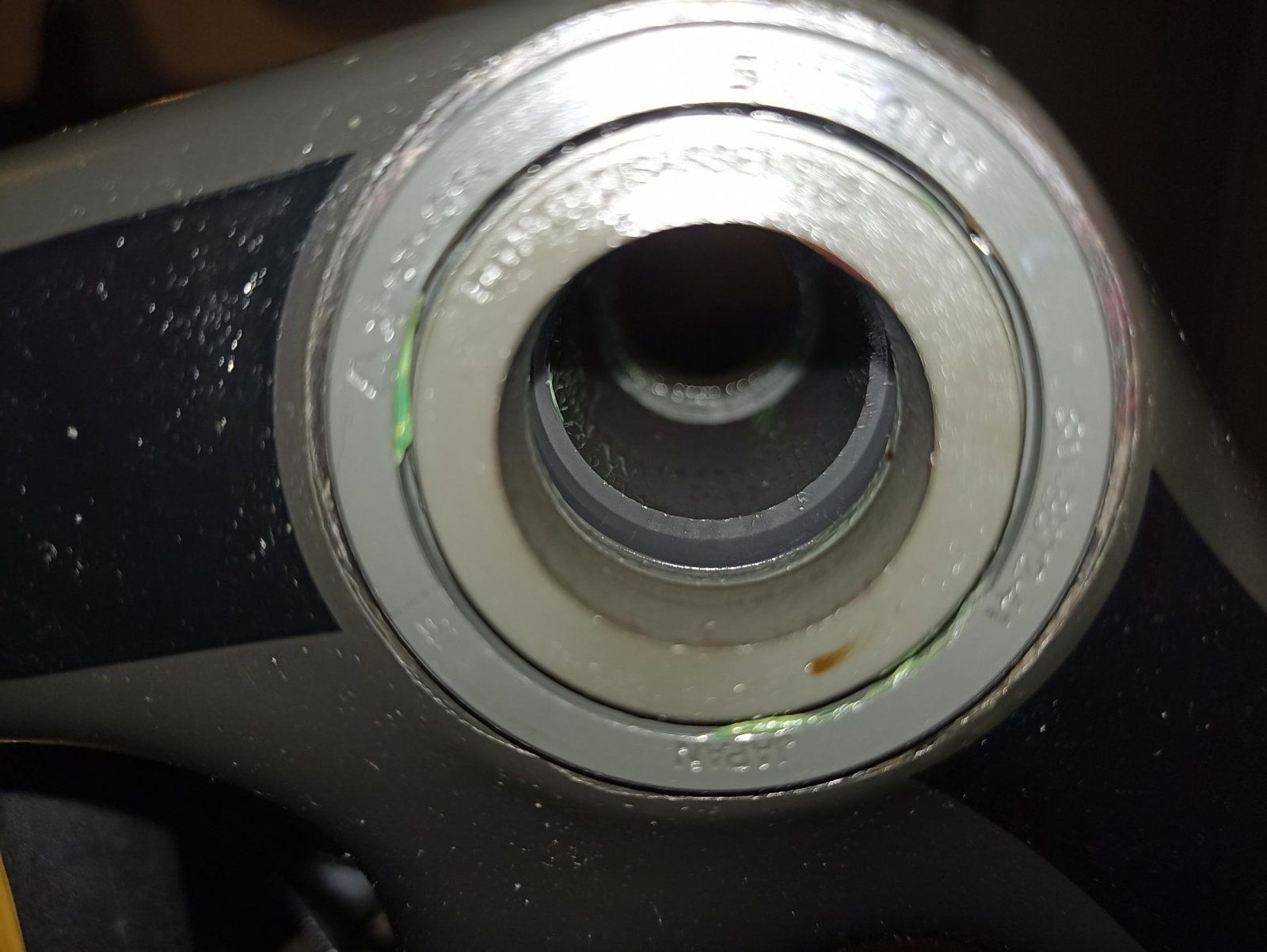

hier einmal die Fotos vom Tretlager. Ich hoffe, dass man genug erkennen kann.



[Hans Werner]

...



[prince67]

Die ganze Rumraterei hier hat doch keinen Sinn.
Lass jemand drüberschauen, der sich auskennt.



[norman68]

Hallo,

hier einmal die Fotos vom Tretlager. Ich hoffe, dass man genug erkennen kann.

und was soll man daraus nun erkennen?
