Shimano 105 Bremshebel Explosionszeichnung gesucht

[MamaMuh]

Liebes Expertenforum,

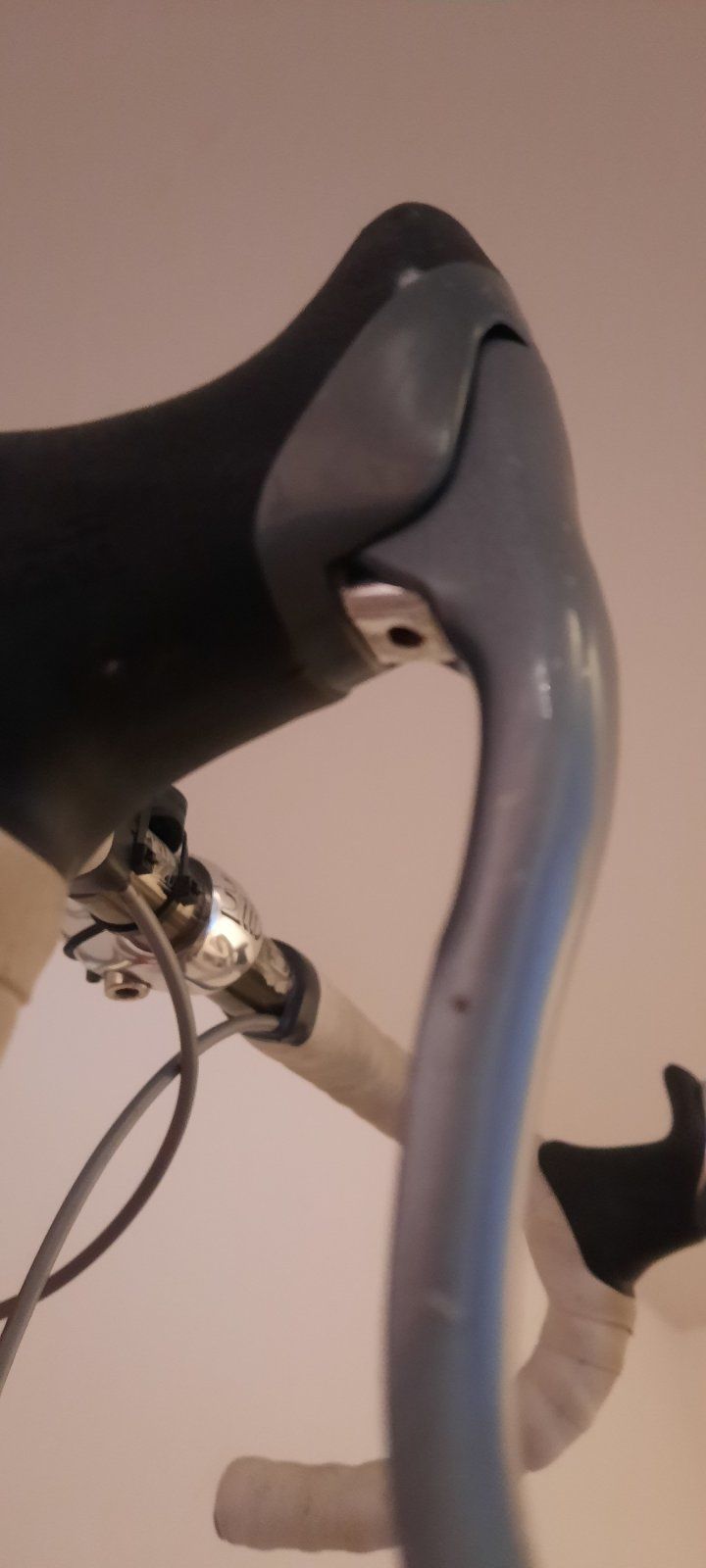

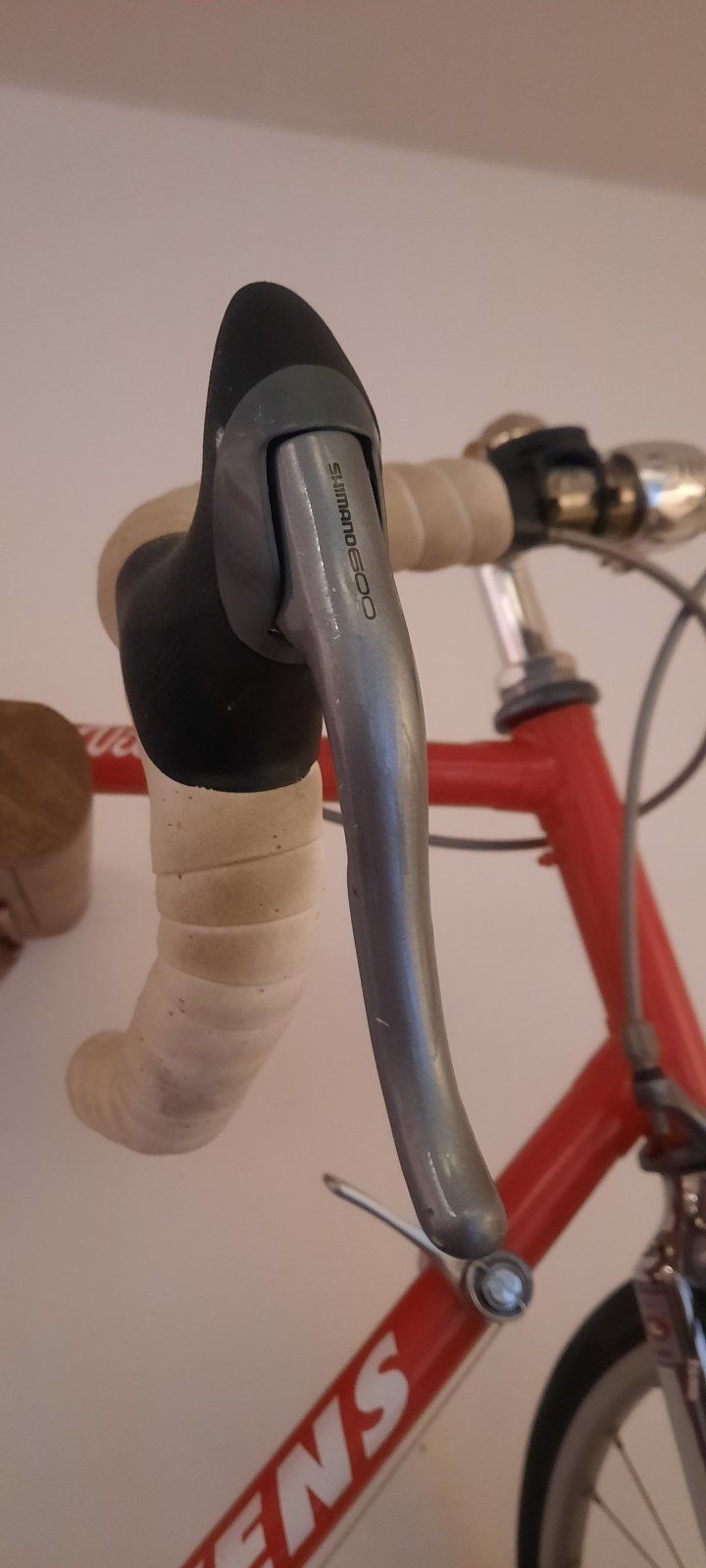

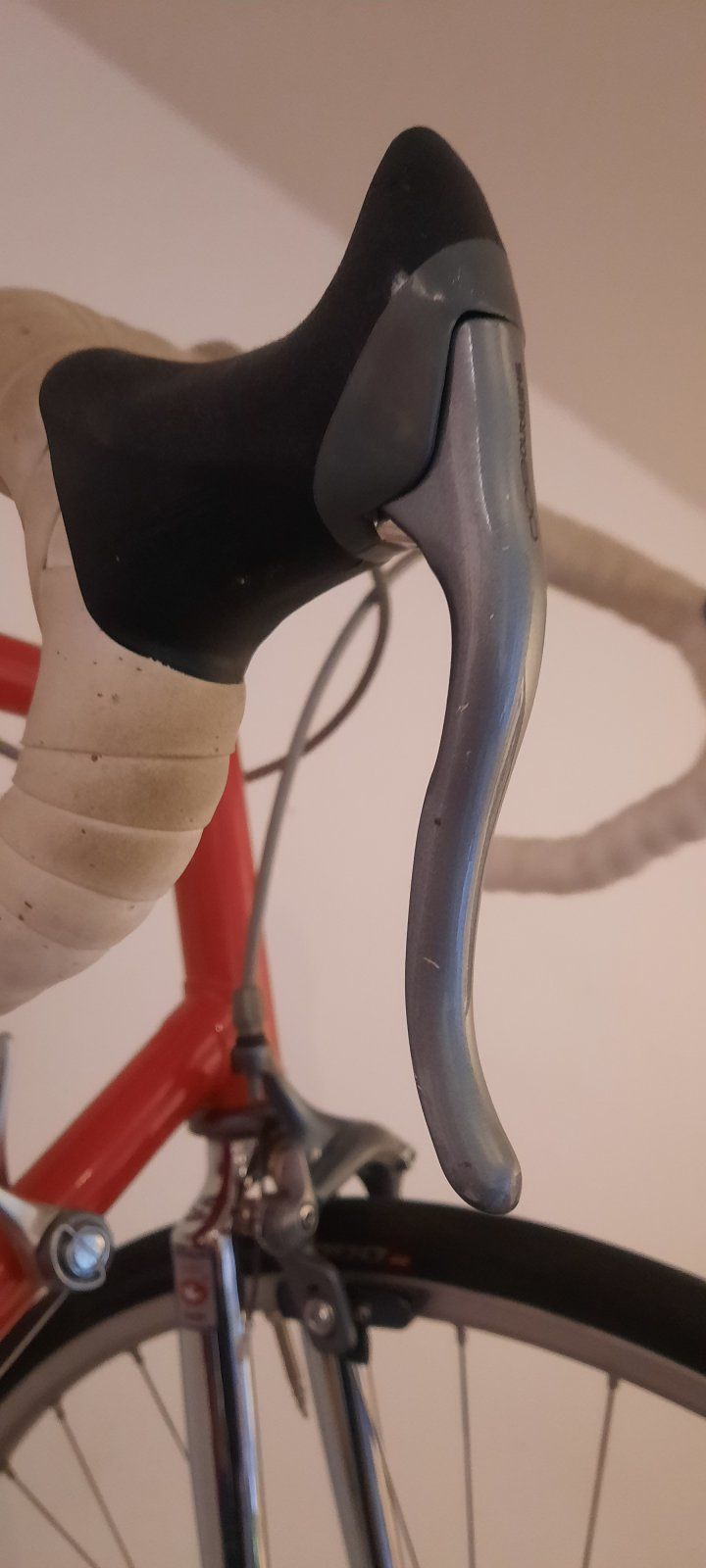

ich suche eine Explosionzeichnung für meine Bremshebel, oder deren genaue Bezeichnung. Vielleicht erkennt jemand das Jahr?
Ich habe den Stahlrenner geerbt und weiss daher nur, dass er ca. 25 Jahre alt ist.



[petbo]



[Chris-mit-Rennrad]

Was Paul Lange nicht online hat, dürfte sich anderswo auch kaum noch finden: https://www.paul-lange.de/de/service/downloads.html



[FSD]

https://si.shimano.com/de/manual/search?series=SHIMANO 600 ULTEGRA



[MamaMuh]

Ja, die Seiten kenne ich. Nur da ich nicht weiss, welches Modell genau ich habe, finde ich die entsprechenden Download auch nicht...



[FSD]

Ja, die Seiten kenne ich. Nur da ich nicht weiss, welches Modell genau ich habe, finde ich die entsprechenden Download auch nicht...

Hast du den Link angeklickt, er zeigt dir deine Gruppe zu der deine Bremsen gehören.



[GreenZeus]

Spätestens wenn Du am Hebel ziehst, müsste die Modellnr. erscheinen:
BL-6400 (da kamen noch die Züge oben raus)
BL-6401
BL-6402
oder BL-6403
Hab grad nicht im Kopf, wie die sich genau unterscheiden.
Aber warum fragst Du nach 105, wenn sehr klar 600 draufsteht?



[𝐻𝑒𝓍𝑒𝓇]

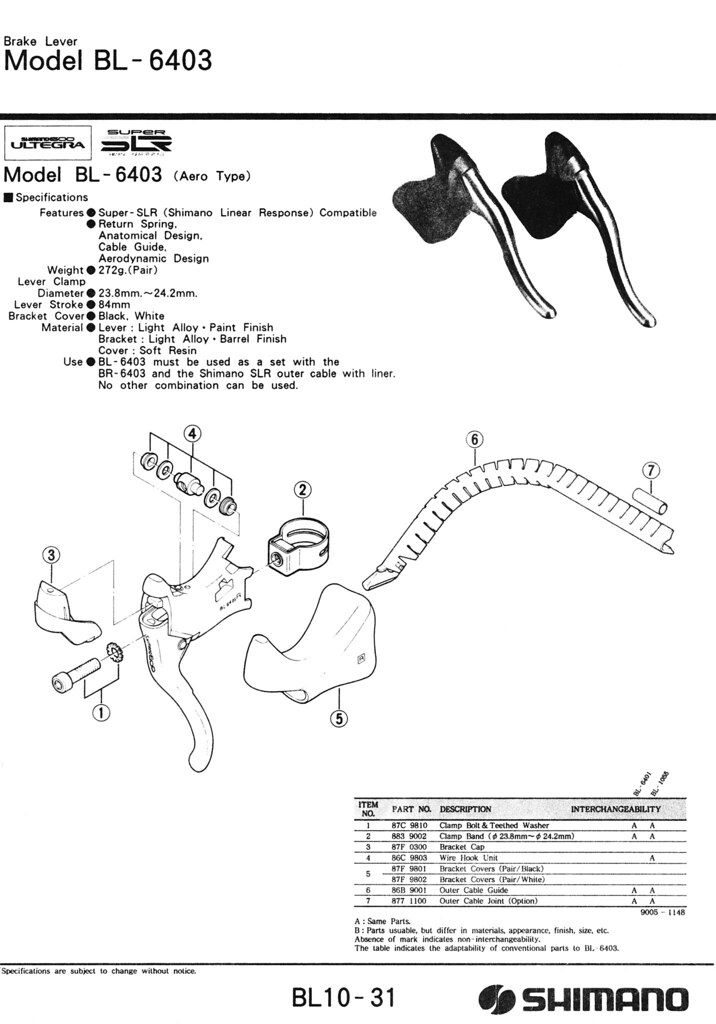

Werden wohl BL-6403 sein da Dualpivot Bremsen, 6401 Singlepivot Aero, 6402 für "kleine Hände" und 6403 Dualpivot



[MamaMuh]

Hey GreenZeus, hey Hexer,
danke für den Tipp. Tatsächlich konnte ich nach Ziehen des Bremshebels sehen, dass es sich um das Modell BL-6403 handelt. Danke!
