Für alle Fragenden und Freunde der Dura Ace ...

[ExilUnterfranke]

Ich habe gerade selbst nochmal das Netz durchforstet und bin disraeligears.co.uk auf einen Shimano Katalog aus den 80ern gestoßen, der im Prinzip eine Explosionszeichnung samt Handbuch zu den Dura Ace und Ultegta 600 Sattelstützen beinhaltet.
So wie es aussieht ist die von mir angefragte schraube gar keine Madenschraube, sondern eine ganz "normale" M4 Schraube samt einer Feder.
Leider sagt das Heft nichts über die Schraubenlänge aus, weshalb ich mich über die genauen Angaben dennoch freuen würde.
Die Bezeichnung für die Schraube inkl. Feder lautet 3-482 9001 oder nur 482 9001.

Edit:
Ich sehe gerade, dass man überden Link in Post #1 von @Profiamateur direkt zu besagter Website kommt.



[Bonanzero]

Eine normale M4-Schraube ist das nicht, der Kopf ist viel schlanker und hat einen Schlitz.
Wenn du da eine Nachrüstschraube reindrehen willst, dann nimm eine Madenschraube, denn eine normale M4 wird einen zu breiten Kopf haben, dass er aufliegt und nicht in der Versenkung verschwindet.
So war das gemeint.



[str808]

Ich habe gerade selbst nochmal das Netz durchforstet und bin disraeligears.co.uk auf einen Shimano Katalog aus den 80ern gestoßen, der im Prinzip eine Explosionszeichnung samt Handbuch zu den Dura Ace und Ultegta 600 Sattelstützen beinhaltet.
So wie es aussieht ist die von mir angefragte schraube gar keine Madenschraube, sondern eine ganz "normale" M4 Schraube samt einer Feder.
Leider sagt das Heft nichts über die Schraubenlänge aus, weshalb ich mich über die genauen Angaben dennoch freuen würde.
Die Bezeichnung für die Schraube inkl. Feder lautet 3-482 9001 oder nur 482 9001.

Edit:
Ich sehe gerade, dass man überden Link in Post #1 von @Profiamateur direkt zu besagter Website kommt.

Die wahrscheinlich nutzloseste Schraube der Fahrradgeschichte:



[Chris-mit-Rennrad]

FC-7400 Dura Ace Kurbel von 1990 hat ein modernes Standard-Pedalgewinde 9/16 Zoll mit 20 TPI, richtig? So interpretiere ich jedenfalls den 1990er Katalog?
Danke, Grüße
Chris



[Barnay]

FC-7400 Dura Ace Kurbel von 1990 hat ein modernes Standard-Pedalgewinde 9/16 Zoll mit 20 TPI, richtig? So interpretiere ich jedenfalls den 1990er Katalog?
Danke, Grüße
Chris

So isset!



[Profiamateur]

FC-7400 Dura Ace Kurbel von 1990 hat ein modernes Standard-Pedalgewinde 9/16 Zoll mit 20 TPI, richtig? So interpretiere ich jedenfalls den 1990er Katalog?
Danke, Grüße
Chris



[Chris-mit-Rennrad]

Moin,

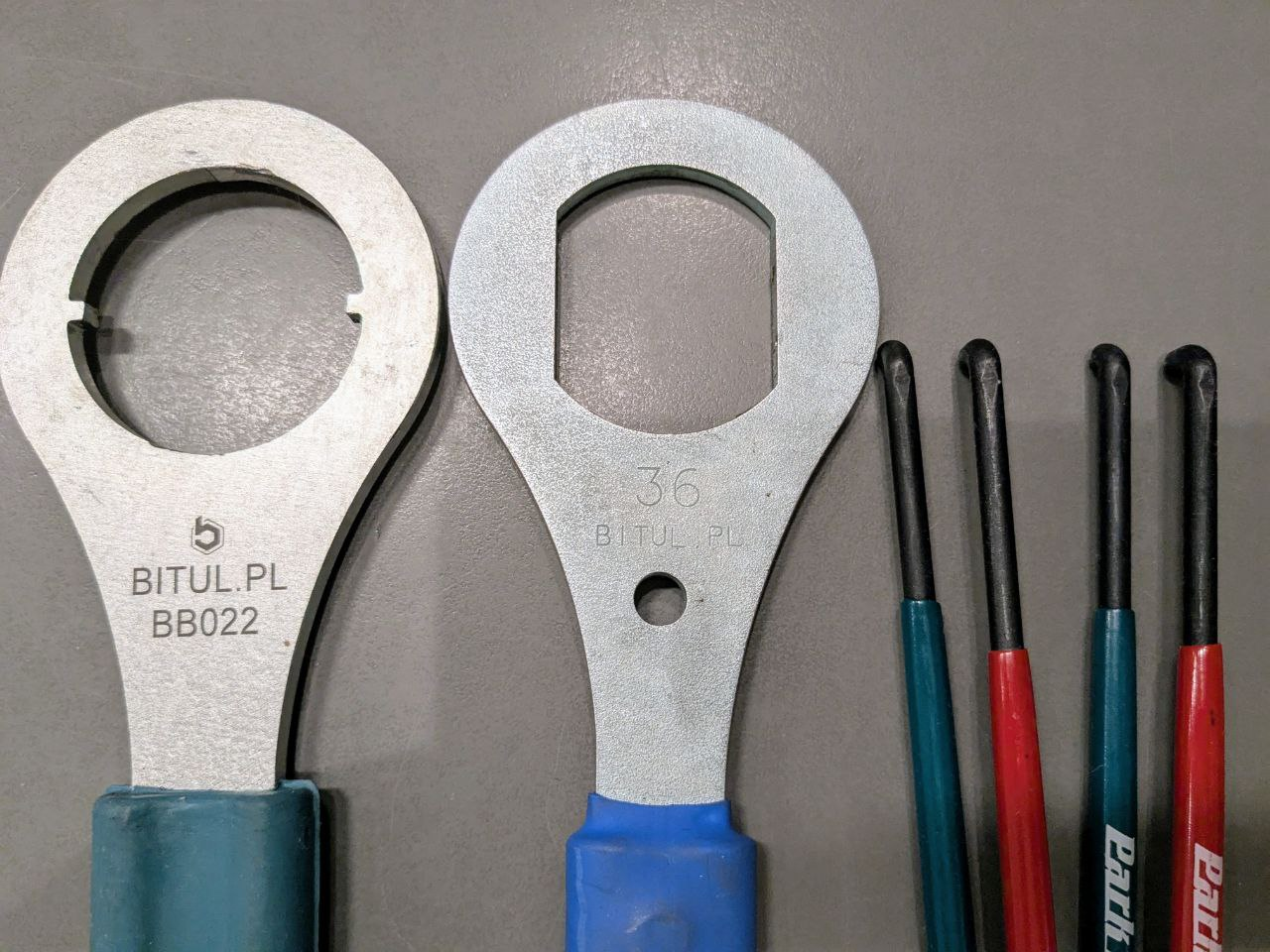

Shimano Tretlager BB-7400 mit BSA-Lagerschalen - kriege ich die mit meinen üblichen Verdächtigen auf (die ich für mein Stronglight-Lager am PX-10 habe) oder brauche ich noch was? Ist das erste Mal, daß ich selbst bei Paul Lange keine Montageanleitung von Shimano finde. Und gleich noch ne Frage - welche Lagerschale hat Links- und welche Rechtsgewinde? Bevor ich mir eine Lagerschale vergnaddele, verzichte ich lieber auf Logik und frage besser gleich.... Danke! Beste Grüße, Chris



[private_ron]

Moin,
Shimano Tretlager BB-7400 mit BSA-Lagerschalen - kriege ich die mit meinen üblichen Verdächtigen auf (die ich für mein Stronglight-Lager am PX-10 habe) oder brauche ich noch was? Ist das erste Mal, daß ich selbst bei Paul Lange keine Montageanleitung von Shimano finde. Und gleich noch ne Frage - welche Lagerschale hat Links- und welche Rechtsgewinde? Bevor ich mir eine Lagerschale vergnaddele, verzichte ich lieber auf Logik und frage besser gleich.... Danke! Beste Grüße, Chris
Anhang anzeigen 1584801

Zu Deiner Gewindefrage findest Du hier im Forum über die Suche viele Beiträge.

Und hier findest Du die Skizze der Kurbel und des BB-7400, da kannst Du erkennen dass Deine Werkzeuge prinzipiell richtig sind. Ob das linke Werkzeug den richtigen Durchmesser hat (kleiner als die Gewindescheibe wäre blöd) kann ich hier auf dem Bild nicht erkennen.



[vintage bikes by b]

Guten Abend zusammen,
hat hier jemand vielleicht eine Explosionszeichnung für die ST-7700? Ich konnte online nur seeehr schlechte Scans finden. Das hat doch bestimmt jemand hier in lesbar, oder? Ich würde mich sehr über Hilfe freuen.
Viele Grüße und einen schönen Abend



[Branden Madox]

Guten Abend zusammen,
hat hier jemand vielleicht eine Explosionszeichnung für die ST-7700? Ich konnte online nur seeehr schlechte Scans finden. Das hat doch bestimmt jemand hier in lesbar, oder? Ich würde mich sehr über Hilfe freuen.
Viele Grüße und einen schönen Abend

https://pitcrewcycles.com/cdn/shop/...-Pit-Crew-Cycles-2.jpg?v=1706379916&width=950



[private_ron]

Aus der Zeit hat Shimano alles online: https://si.shimano.com/de/pdfs/ev/ST-7700-B-2097/EV-ST-7700-B-2097.pdf



[vintage bikes by b]

Aus der Zeit hat Shimano alles online: https://si.shimano.com/de/pdfs/ev/ST-7700-B-2097/EV-ST-7700-B-2097.pdf

Ich verstehe nicht, warum ich das in diesem Shimano-Katalog-findet eingegeben habe und mir ,,kein Ergebnis" angezeigt wurde



[vintage bikes by b]

https://pitcrewcycles.com/cdn/shop/...-Pit-Crew-Cycles-2.jpg?v=1706379916&width=950

Aus der Zeit hat Shimano alles online: https://si.shimano.com/de/pdfs/ev/ST-7700-B-2097/EV-ST-7700-B-2097.pdf

Danke euch auf jeden Fall. Jetzt kann ich puzzlen.



[private_ron]

Ich verstehe nicht, warum ich das in diesem Shimano-Katalog-findet eingegeben habe und mir ,,kein Ergebnis" angezeigt wurde

das war meine Eingabe: "st-7700"



[roykoeln]

Danke euch auf jeden Fall. Jetzt kann ich puzzlen.

Mach deinen Master in Campa, macht mehr Spaß!



[querneto]

Mach deinen Master in Campa, macht mehr Spaß!

Nach dem Master in Campa folgt das Grundstudium in Shimano.



[Branden Madox]

Ich würde noch Wheeltop, Sensah und Microshift direkt als Nebenfächer belegen



[𝐻𝑒𝓍𝑒𝓇]

Ich würde noch Wheeltop, Sensah und Microshift direkt als Nebenfächer belegen

Auslandssemester im Saarland zum Thema Simplex bei @DS19Pallas



[Chris-mit-Rennrad]

Auslandssemester im Saarland zum Thema Simplex bei @DS19Pallas

Da vermischst Du aber zwei werte Fachleute, denke ich



[DS19Pallas]

Da vermischst Du aber zwei werte Fachleute, denke ich

Ich biete selbstverständlich Auslandssemester bei passender Unterbringung auch im Saarland an ... ... Aber die Zulassungsvorschriften ... Campa-Master ist da halt schon problematisch ... da müsste man dann ja ganz von vorne anfangen ...
