Vom Fetisch der Unbefleckten - Der Schutzblech-Sammel-Faden

[neongruen]

Gibt es eigentlich irgendwo ein schönes Schnittmuster für den idealen Spritzlappen? Den vom @neongruen finde ich ziemlich gut...?!

Ich kann Dir den gerne mal ausmessen.
Aber ein allgemeingültiges Muster ist schwierig, da Breite (Abwicklung Schutzblechbreite) und Länge (Ende Schutzblech über dem Boden) je nach Schutzblech variieren...irgendwo im Forum gab es aber einmal so ein Muster.

Ich bin das bisher so angegangen: Breite oben und Länge ausmessen und aufzeichnen. Kante unten ca. doppelt so breit wie oben, Ecken leicht abrunden...fertig.

Ich habe mal schnell nachgemessen, so sieht der oben zitierte aus (wie gesagt, ggf. müssen Breite und Länge angepasst werden).



[roykoeln]

ich würde sehr vermuten, meiner läuft etwas breiter auseinander. für starkregen vielleicht besser...



[neongruen]

ich würde sehr vermuten, meiner läuft etwas breiter auseinander. für starkregen vielleicht besser...

Eine Untersuchung zur Formoptimierung wäre ohnehin mal interessant…wer macht mal eine Testreihe?



[Thomthom]

Modell Cobalto!



[Bonanzero]

Das ist mir auch gerade aufgefallen. Warum ist die Mutter blau ausgefüllt? festkleben musst du diesen Typ doch nicht.



[Das Wunder von Bornheim]

Leute ihr seid spitze, vielen herzlichen Dank! Ich werde berichten. Vielleicht mache ich 2 verschiedene Breiten zum testen. So bisschen Optik muß aber auch sein und ich vermute da ist der schmalere mehr „pleasing for the eye“.
Ich hab so Gummimatten auf Ebay bestellt, 2mm und 3mm. Nicht teuer, kann man immer mal brauchen. Vor allem, wenn man mal guckt, was so Spritzlappen in fertig kosten…

https://www.ebay.de/itm/32385060338...ar=513588505833&widget_ver=artemis&media=COPY



[flim]

Leute ihr seid spitze, vielen herzlichen Dank! Ich werde berichten. Vielleicht mache ich 2 verschiedene Breiten zum testen. So bisschen Optik muß aber auch sein und ich vermute da ist der schmalere mehr „pleasing for the eye“.
Ich hab so Gummimatten auf Ebay bestellt, 2mm und 3mm. Nicht teuer, kann man immer mal brauchen. Vor allem, wenn man mal guckt, was so Spritzlappen in fertig kosten…

https://www.ebay.de/itm/32385060338...ar=513588505833&widget_ver=artemis&media=COPY

Wäre gespannt über eine Rückmeldung bezüglich die Materialstärke!



[Bonanzero]

Vor allem, wenn man mal guckt, was so Spritzlappen in fertig kosten…

Wenn du klassisches Material nicht ausschließt, muss das nicht teuer sein.



[Bonanzero]

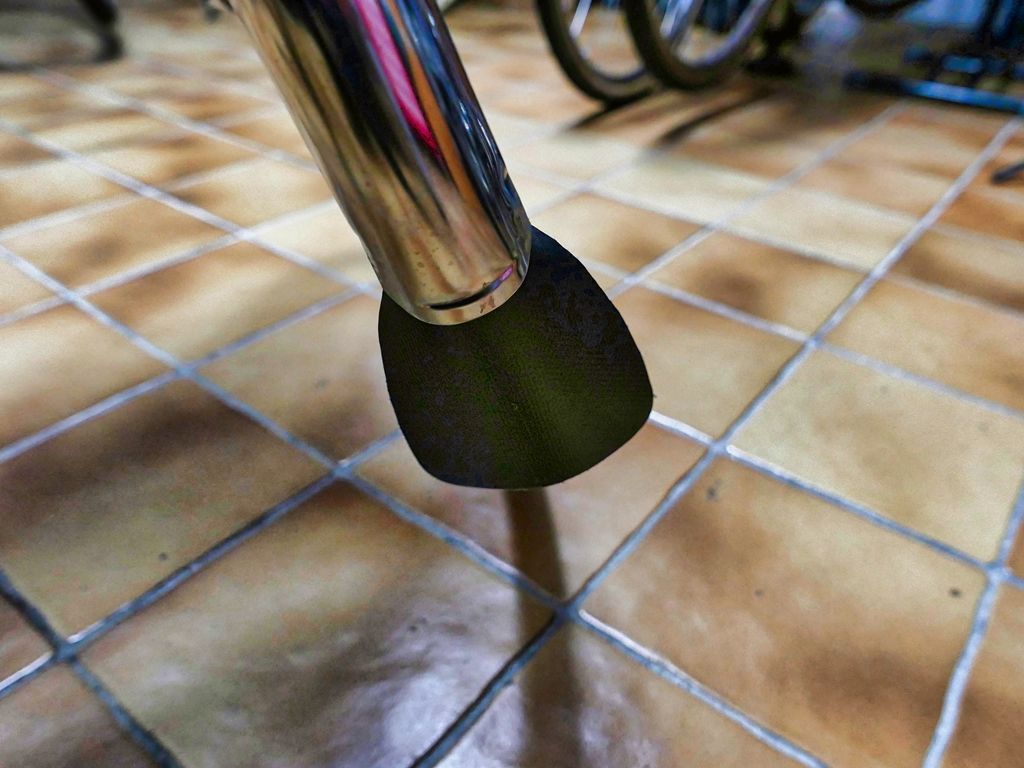

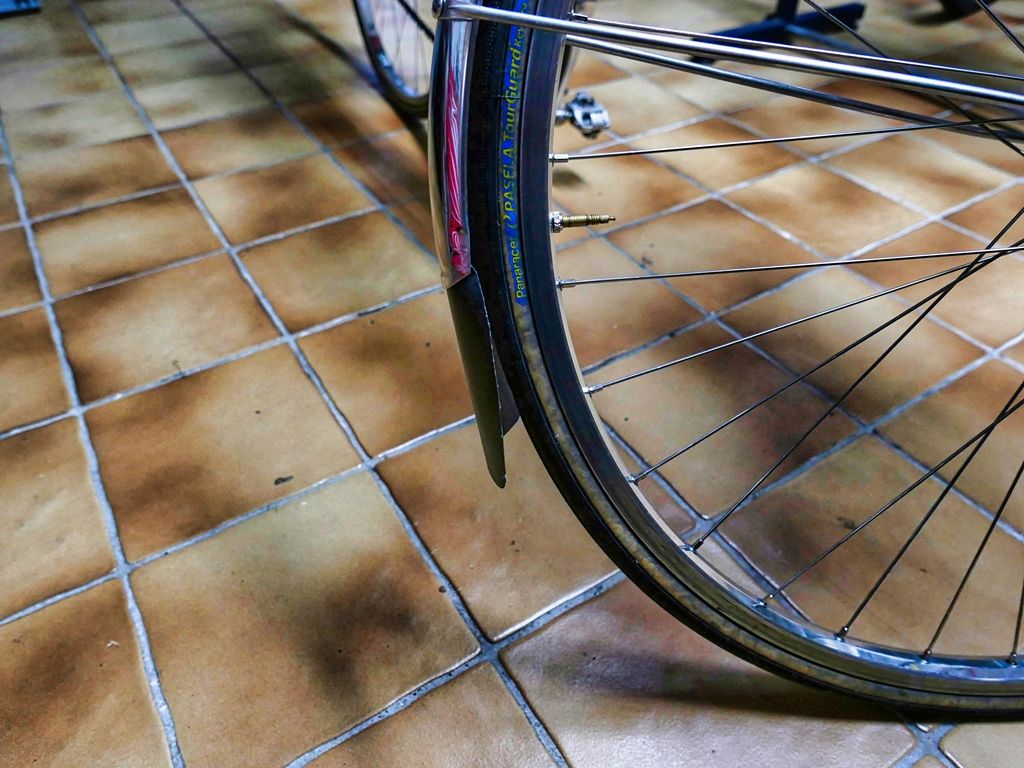

Am Ulti hab ichs noch etwas billiger hinbekommen. Hier ist das vordere Blech schon lang genug, so dass ein kleiner Lappen ausreicht.
Hierzu hat mir ein damaliger Arbeitskollege ein Stück Reparaturplane von einer Ortlieb-Tasche gegeben. Da war nur schon am Rand ein runder Flicken ausgeschnitten, also musste ich die Kontur da dran vorbei legen. Das hat dann dieses Ergebnis gebracht (der Lappen ist nur in die Bördelung des Blechs geklemmt):



[Das Wunder von Bornheim]

Wie macht der Profi die Bördelung wieder zu ohne die Außenseite zu beschädigen? Am liebsten im eingebauten Zustand. Gepolsterte Zange oder Hölzchen unterlegen oder sowas?



[Bonanzero]

Ich hab einfach einen Zangenschlüssel genommen. Ungepolstert.



[Das Wunder von Bornheim]

Ich hab einfach einen Zangenschlüssel genommen. Ungepolstert.

Natürlich hast du das. Aber „with all due respect, sir” so sieht es leider auch aus. Man sieht auf den Fotos genau, wo du mit der Zange die Schutzblechränder bearbeitet hast. Das möchte ich so nicht. Dann würde ich lieber bohren und schrauben, ich denke das sieht besser aus.



[Bonanzero]

Der liebe Chris AC, hat mir ein Schnittmuster zugeschickt für einen langen und stabilen Spritzlappen. Der besteht aus 2 recht dünnen Textilbahnen, die mit Kabelbindern (Kopfstück abgeknappst), die da länx hineingenäht werden, stabilisiert wird. Die 2 Bahnen werden auch miteinander vernäht.
Er war außerdem so lieb, mir gleich die Einzelteile mitzuschicken.

Ich werde das bei Gelegenheit verbauen, wenn ich mal ein Blech habe, das sehr kurz ist.
Das Schnittmuster ist im Anhang nochmal als Originalkopie.



[Bonanzero]

Natürlich hast du das. Aber „with all due respect, sir” so sieht es leider auch aus. Man sieht auf den Fotos genau, wo du mit der Zange die Schutzblechränder bearbeitet hast. Das möchte ich so micht. Dann würde ich lieber bohren und schrauben, ich denke das sieht besser aus.

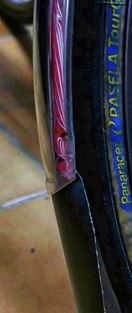

Das ist der Zustand nach mindestens 3x auf- und wieder zumachen. Der Lappen ist leider etwas knapp geschnitten und schon ein paarmal wieder rausgerutscht, so dass ich ihn dann immer wieder neu montieren musste. Dabei wird der Blechrand natürlich nicht besser.
Merke deswegen: schneide den Lappen lieber etwas großzügiger zu, wegschneiden kannste hinterher immer noch.
In meinem Fall war leider nicht mehr Material vorhanden, also musste es so gehen. Ich hoffe, jetzt hält es.



[Das Wunder von Bornheim]

Das ist der Zustand nach mindestens 3x auf- und wieder zumachen. Der Lappen ist leider etwas knapp geschnitten und schon ein paarmal wieder rausgerutscht, so dass ich ihn dann immer wieder neu montieren musste. Dabei wird der Blechrand natürlich nicht besser.
Merke deswegen: schneide den Lappen lieber etwas großzügiger zu, wegschneiden kannste hinterher immer noch.
In meinem Fall war leider nicht mehr Material vorhanden, also musste es so gehen. Ich hoffe, jetzt hält es.

Ah ok. Die Legende hatte schon Risse bekommen. Jetzt ist sie wiederhergestellt.

Vielleicht versuche ich, so ein Werkzeug zu improvisieren:

Wenn ich sicher bin das der Lappen gut passt kann ich ja noch zusätzlich kleben - dann sollte es ewig halten. Verschleiß sollten die Lappen ja nicht haben



[hugo77]

Die Blech-und-Lappen-Zusammenknipsmaschine!



[hugo77]

Ich werf nochmal PE-Flaschen als Material in den Ring. Leicht, gut zu bearbeiten, fest, ohne spröd zu sein, günstig, gibts in verschiedenen Farben



[roykoeln]

Das ist mir auch gerade aufgefallen. Warum ist die Mutter blau ausgefüllt? festkleben musst du diesen Typ doch nicht.

Die Cobaltos waren einfach übrig. Der andere ist beim dranfummeln leider im Gulli gelandet.





Ich wollte auf Nummer sicher gehen. Pbp Rad!

2 mm Gummi reicht.
Und am dritten Bordstein weiß man, warum die PET Flasche nicht geeignet ist, wenn der Spritzschutz die richtige Länge hat.



[SirPolston]

Beim letzten Loch bricht mir doch tatsächlich der Bohrer ab... der Stumpf haut mir beim davon gleiten noch schön eine markante Delle mit Loch ins Koti... es ist gar nicht so leicht ... ehrlich



[Oude Baas]

Dafür benutzt man einen Blech Schälbohrer und keinen 2 Schneidenbohrer
