Ohjee ... da hat der @Teutone die ursprünglichen 39/13 und 53/17, aus Post #1, doch tatsächlich auf 53/23 und 39/17 verkürzt. Sorry, aber das habe ich nicht gesehen.
-
Hallo Gast, wir suchen den Renner der Woche 🚴 - vielleicht hast du ein passendes Rennrad in deiner Garage? Alle Infos
Übersetzungsfrage
- Ersteller Ritzelputzer
- Erstellt am
Anzeige
schaltwerk 24 .
Das ist definitiv falsch.
Das Drehmoment das durch die Pedalkraft x Kurbellänge eingebracht wird, wird je nach Kettenblattgröße mit unterschiedlicher Kettenzugkraft übertragen.
Beim großen Kettenblatt ist die Zugkraft relativ gering, da großer Radius als Hebelarm, beim kleinen Kettenblatt ist der Hebel für das selbe Drehmoment entsprechend geringer, weshalb die Kettenzugkraft größer ist.
Oder anders:
M = F1 Kette x Radius Kettenblatt 53 = F2 Kette x Radius Kettenblatt 39
F2 = F1 x 53 / 39
Zuletzt bearbeitet:
Teutone
Aktives Mitglied
- Registriert
- 4 März 2006
- Beiträge
- 14.815
- Reaktionspunkte
- 23.554
Ganz bewusst, da es sich hier um wirklich (fast) gleiche Übersetzungen handelt, und zudem die Kettenlinie hier weniger Einfluss hat. 53/23 ist zwar auch ein wenig schräg, aber bei großen Ritzeln hat die Kettenlinie weniger Einfluss als bspw. bei sowas wie 39/13. Immer im Hinterkopf behalten, was genau ich dort oben im Thread als Blödsinn dargestellt, bzw. widerlegt habe, nicht, was sich jetzt hier gerade für Neben-Themen auftun.
Holzroller83
Mitglied
- Registriert
- 10 Juni 2014
- Beiträge
- 93
- Reaktionspunkte
- 61
Es gibt ja hier mehr als ein Drehmoment. Das vom Fahrer in die Kurbel eingebrachte Drehmoment ist bei gleicher Trittfrequenz, gleicher Gesamtübersetzung und gleicher Leistung konstant. Aber
Die vom Fahrer eingebrachte Leistung wird, je nach Kettenblatt-Ritzel-Kombination, von der Kette mit unterschiedlicher Zugkraft und Kettengeschwindigkeit übertragen. Die Leistung ist das Produkt aus Zugkraft und Kettengeschwindigkeit.
Edit:
Das Drehmoment am Hinterrad ist nicht identisch zum Drehmoment an der Kurbel, sofern nicht gerade eine 1:1 Übersetzung gefahren wird. Die Leistung ist bei unveränderten Randbedingungen trotzdem gleich.
Zuletzt bearbeitet:
coddatec
Aktives Mitglied
Das ist falsch.
Drehmoment ist immer das selbe. Die Leistung auch.
Die daraus resultierenden Kräfte an den Zähnen und der Kette unterscheiden sich durch verschiedene Hebelarme.
Holzroller83
Mitglied
- Registriert
- 10 Juni 2014
- Beiträge
- 93
- Reaktionspunkte
- 61
Jetzt habe ich mich tatsächlich selbst verzettelt, so ist das in der Mittagspause
Ich wollte eigentlich darauf hinaus, dass die Kettenkraft abhängig vom Kettenblattdurchmesser bei sonst gleichen Randbedingungen ist, und dass am Hinterrad andere Drehmomente als an der Kurbel herrschen (können).Es gibt hier nur einen Hebel, der hat den Namen Kurbel.
Ihr verhebelt da total.
Lest den Beitrag, ich will nicht nochmal wiederholen, was dort schon erläutert und mit Formeln unterlegt wurde.
https://www.rennrad-news.de/forum/threads/drehmoment-leistung.52466/
Ihr verhebelt da total.
Lest den Beitrag, ich will nicht nochmal wiederholen, was dort schon erläutert und mit Formeln unterlegt wurde.
https://www.rennrad-news.de/forum/threads/drehmoment-leistung.52466/
Holzroller83
Mitglied
- Registriert
- 10 Juni 2014
- Beiträge
- 93
- Reaktionspunkte
- 61
Nein, das ist Unsinn, und deine Ansicht ist auch nicht mit dem verlinkten Artikel kompatibel.
Es gibt z.B. folgende "Hebelarme" am Rad:
L1 ... Kurbelarmlänge
L2 ... Kettenblattradius
L3 ... Ritzelradius
L4 ... Radius des Hinterrads
Wo in dem von mir verlinkten Beitrag stehen die Hebel L1 bis L4?
Richtig, nirgends.
Bitte wieder setzen und nochmals nachdenken.
Holzroller83
Mitglied
- Registriert
- 10 Juni 2014
- Beiträge
- 93
- Reaktionspunkte
- 61
Oh je, back to school Grüni
Zuletzt bearbeitet:
Holzroller83
Mitglied
- Registriert
- 10 Juni 2014
- Beiträge
- 93
- Reaktionspunkte
- 61
Und die zusätzliche Kraft auf die Kette, die bei Kettenschräglauf benötigt wirdDanke.
Jetzt könnte man noch beispielhaft das Drehmoment errechnen, dass sich am Hinterrad aus Kettenzugkraft und Hebelarm (Ritzelradius) bei einer bestimmen Kettenblatt:Ritzel Kombination ergibt, und daraus die Antriebskraft, die der Reifen auf die Straße überträgt (über Hebelarm L4
Stefan_L_01
Aktives Mitglied
- Registriert
- 7 Juli 2015
- Beiträge
- 1.090
- Reaktionspunkte
- 655
Die anderen haben schon Recht.
Stell Dir mal vor Du öffnest das Kettenschloss und hältst mit der Hand die Kette gegen den Zug an der Kurbel wo ein immer gleiches Gewicht/Drehmoment wirkt.
Das nennt man "Freischneiden" in der Berechnung.
Wo musst Du für ein Gleichgewicht mit mehr Kraft dagegen halten, wenn die Kette um das große oder kleine Blatt liegt?
Einfache Hebelmoment Betrachtung...
prince67
Aktives Mitglied
- Registriert
- 24 August 2011
- Beiträge
- 9.027
- Reaktionspunkte
- 5.134

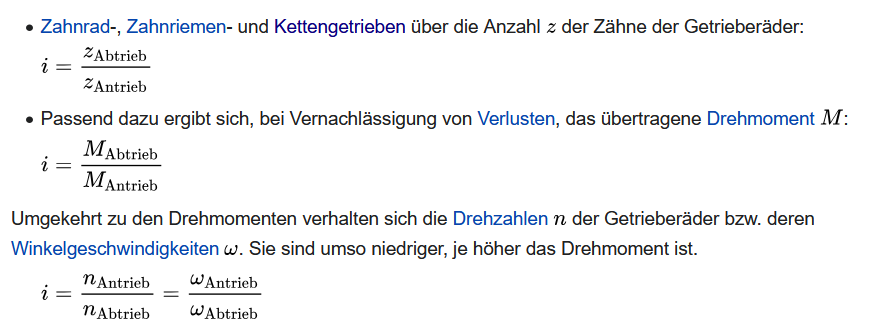

https://de.wikipedia.org/wiki/Übersetzung_(Technik)
Kurbelarm und Kettenblättern drehen mit der selben Drehzahl (star verbunden), das entspricht einer Übersetzung von 1:1 und somit gleiches Moment. Das selbe gilt für Kassette und Laufrad.
Sehr interessant. Muss mich outen, frei schneiden musste ich auch durch.
Hab aber noch nie so über Übersetzungen nachgedacht
Fahre jetzt selber häufig klein-klein, im Bereich 30 zu 11-17. allerdings so um die 180-200 W.
In diesem Leistungsbereiche dürfte es der Kette doch eigentlich egal sein, ob sie jetzt 50 % mehr Kettentspannung hat als mit Groß Groß?
http://www.ritzelrechner.de/?GR=DER...24,28,33&UF=2220&TF=90&SL=2.6&UN=KMH&DV=speed
Hab aber noch nie so über Übersetzungen nachgedacht
Fahre jetzt selber häufig klein-klein, im Bereich 30 zu 11-17. allerdings so um die 180-200 W.
In diesem Leistungsbereiche dürfte es der Kette doch eigentlich egal sein, ob sie jetzt 50 % mehr Kettentspannung hat als mit Groß Groß?
http://www.ritzelrechner.de/?GR=DER...24,28,33&UF=2220&TF=90&SL=2.6&UN=KMH&DV=speed
rosenkohltutwohl
Aktives Mitglied
Traditionell wird das Übersetzungsverhältnis in der Fahrradtechnik anders als im Maschinenbau als i= z1/z2 gerechnet (Fachbuch Fahrradtechnik, 8. Auflage, S.553).
Ich denke, daß das damit zu tun hat dass man am Fahrrad anders als z.B. beim KFZ eine Übersetzung ins Schnellere haben will und auf diese Weise keine Bruchzahlen der Art 0,285 herauskommen.
Drehzahlübersetzung?
Du wolltest die Übersetzung ins schnellere, deren Namen Du leider nicht weißt. Drehmomente haben keine Geschwindigkeit und können deshalb nicht schneller bzw. langsamer sein.
CrossRacer
Aktives Mitglied
Je mehr Zähne die Kettenglieder gleichzeitig umschlingen desto weniger Verschleiß.
Die Bewegung der Kettenglieder gegeneinander ist kleiner. Gemeint Winkeländerung zwischen zwei Kettengliedern auf dem größeren Ritzel. Hat schon mal jemand ein 28er Stahlritzel verschlissen?
Daher immer groß/groß Fahren wenn man die Strecke kennt und man das im Runden Tritt Drücken kann.
Die Bewegung der Kettenglieder gegeneinander ist kleiner. Gemeint Winkeländerung zwischen zwei Kettengliedern auf dem größeren Ritzel. Hat schon mal jemand ein 28er Stahlritzel verschlissen?
Daher immer groß/groß Fahren wenn man die Strecke kennt und man das im Runden Tritt Drücken kann.
