Aktuelles Kartenmaterial für Wahoo ELEMNT BOLT, ROAM, ELEMNT selbst generieren

[macdet]

@Should not be possible @Ebe66 das glaube ich nicht.

Meine Eindrücke mit den testfiles:

• Es klappt! PUNKT
• Mir scheint es abhängig zu sein von a) MTB, ROAD ,etc. und der Gewichtung von Zeit und Kraft. Da könnte ev. Potential für finetuning bzg. Vorlieben sein.

Ich hoffe ihr versteht mich oder liege ich völlig daneben. Würd es ja gerne besser verstehen wollen!

Kette rechts und keine Stürze



[*cl*]

[…]und der Gewichtung von Zeit und Kraft. Da könnte ev. Potential für finetuning bzg. Vorlieben sein.

Wie meinst Du das?



[macdet]

Meine noch nicht belegbare Vermutung geht in Richtung einer Formel - ( (art des weges *FaktorGelände) + (Anzahl HM * FaktorAnstieg) ) / KM/Std.. oder so ählich -- Die Kosten für die unterschiedlichen Wegstrecken werden ja gewichtet ... sry bin schon bei Rotwein



[*cl*]

Ah verstehe was Du meinst.



[*cl*]

The comparison with your previous routing tiles (May 2023) I will do tomorrow.

So here it is, today with your previous routing tiles from May 2023.

Same route and same intentionally leaving the route like yesterday (yesterday with your new routing test tiles):

Unfortunately the same backrouting and the same detour routing.

Another test, the "Take me to" triggered by the RoamV1 who is set to "Road":

The suggested Route was not bad, but had included an unpaved path:



[Ebe66]

So if I understand correctly, there is no real difference between the new and the older testing tiles. Right?



[*cl*]

So if I understand correctly, there is no real difference between the new and the older testing tiles. Right?

That's right, but not 100% safe. For that, I would need to run more tests to compare the two versions.



[tom@s]

Hallo zusammen,
ich habe mir das Kartenmaterial aus meiner Region heruntergeladen.
https://onedrive.live.com/?authkey=!AM8e4ViJIHdmOyU&id=F4E28DC020FD3904!4903&cid=F4E28DC020FD3904Irgendwie steige ich nicht richtig durch, reicht es wenn ich die alten Karten vom Wahoo Roam V1 lösche, und diese dann direkt auf den Roam per USB aufspiele?
Wenn ja in welchen Ordner?
Oder muss ich trotzdem Programme dazu runterladen um es zu instalieren zu können?
Danke im Voraus



[*cl*]

Erstmal: Es gibt das normale Kartenmaterial (nur zum Anzeigen auf den Roam) und separat die Routing-Karten. Hast Du beides heruntergeladen?

Und dann noch: Du kannst noch das Aussehen der Karten anpassen. Wenn Du das willst, muss vor allem beim RoamV1 noch mehr getan werden.



[tom@s]

Ja ich habe auch die Routing-Karten runtergeladen.
Eventuell habe ich einen Denkfehler, dachte das die Karten schon schlüssig zusammengestellt sind.
Und als RR- Fahrer wollte ich, wenn ich es richtig gelesen habe, beim umroutem unbefestigte Wege vermieden werden.



[*cl*]

OK gut. Ein Backup hast Du schon? Wäre besser, man weiss ja nie...

Dann erst mal die Karten.

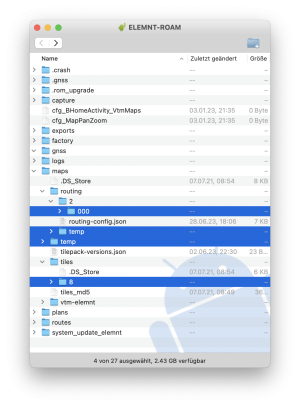

Wenn Du die Karten über die App gelöscht hast, sollten die folgenden vier markierten Ordner auf dem Roam leer sein.

Wenn nicht, dann lösche den Inhalt der vier Ordner mit einem Dateimanager, der auf den Roam zugreifen kann.

Die normalen Karten-ZIP(s) musst Du entpacken und die Tiles-Ordner (die mit den Nummern) hier reinkopieren:

Die Nummern werden bei Dir anders sein und denen hier aus Deinen heruntergeladenen Regionen in Zoomstufe 8 entsprechen:
https://tools.geofabrik.de/map/#8/50.3079/8.8026&type=Geofabrik_Standard&grid=1
Die Routing-Karten-ZIP(s) musst Du ebenfalls entpacken und die Routing-Tiles-Ordner (wieder die mit den Nummern, aber diesmal sind es völlig andere Nummern, nicht irritieren lassen, das soll so sein) hier reinkopieren:

Dann entfernst Du den Roam vom USB-Port und startest ihn neu. Die Karten sind nun dem Roam bekannt.

Das wars zu den Karten selbst.
Edit: ADB „purge“ & „reload_map“ sind erforderlich, oder alternativ bspw. Malta über die Elemnt-App installieren, um den Cache zu löschen.

Der Roam entpackt dann immer selbstständig die Karten, die er gerade braucht, in die beiden tmp-Ordner. Denn dort liegen die echten Kartendateien, da die beiden oben markierten Ordner mit den Tiles-Nrn. in den jew. Tiles-Ordnern wieder 7z-gepackte Karten enthalten.



[*cl*]

Ich muss aber dazu sagen, dass im Kartenmaterial von @Ebe66 auf OneDrive auch nicht befestigte Straßen und Wege enthalten sind und der RoamV1 trotz Einstellung "Road" das Rerouting gerne mal über unbefestigte Straßen und Wege vorschlägt. Ist mir heute wieder 2x passiert.

I must add, however, that in the map material of @Ebe66 on OneDrive also unpaved roads and paths are included, and the RoamV1 despite the setting "Road" in his rerouting sometimes suggests unpaved roads and paths. Happened to me today 2 times.



[snod]

Ist es möglich die Farbe der Routingameisen von schwarz auf irgendwas anderes zu ändern? Durch die neuen Kartenfarben habe ich öfter Probleme Strassen von Route zu unterscheiden.



[*cl*]

Ist es möglich die Farbe der Routingameisen von schwarz auf irgendwas anderes zu ändern? Durch die neuen Kartenfarben habe ich öfter Probleme Strassen von Route zu unterscheiden.

Ist mir bisher noch nicht bekannt, wenn dann vmtl. nur per Firmware-Hack.



[Sojabube]

Servus,

vielen Dank an alle die an diesem Projekt mitwirken, tolle Arbeit!

Ich habe mir gerade das in diesem Thread verlinkte Theme auf meinem ROAM V2, installiert:
https://github.com/zenziwerken/Bolt2-Mapsforge-VTM-Rendertheme
Auf dem Theme werden leider keine Supermärkte/Discounter angezeigt, also dachte ich mir ich fummele die mal eben über ein Editor rein, das sollte doch grundlegend möglich sein, auch ohne das MapCreationTool zu nutzen?

Habe mit:

<osm-tag key="shop" value="convenience" zoom-appear="14"/>

angefangen, leider ohne Erfolg.

<osm-tag key="amenity" value="convenience" zoom-appear="14"/>

Brachte dann schon einen kleinen Teilerfolg, eine Norma ums Eck wird angezeigt, nen kleiner Lotto-Totto taucht nun auch auf, alle andere in der Umgebung liegend Märkte (Rewe, Edeka, Lidl, Aldi, Denns, etc. pp.) wird leider nicht angezeigt.

Icons hab ich erstellt, liegen im richtigen Ordner und werden auch korrekt dargestellt.
Auch werden mir Gebäude auf dem Gerät nicht rot dargestellt, wie in dem Beispiel-Screenshot.

Darüber hinaus musste ich feststellen, dass ich ganz viele gestrichelte Linien auf der Karte habe (nicht asphaltierte Wege), welche alle Samt asphaltiert sind? Anscheinend habe ich irgendwas falsch gemacht

Kann mir da jemand etwas unter die Arme greifen und mich in die korrekte Richtung stupsen? Vielen lieben Dank.
Schönen Abend
Max

Spoiler: Vollständiger Code

<?xml version="1.0" encoding="UTF-8"?>
<tag-mapping xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" default-zoom-appear="16" profile-name="default-profile" xmlns="http://mapsforge.org/tag-mapping" xsi:schemaLocation="http://mapsforge.org/tag-mapping https://raw.githubusercontent.com/mapsforge/mapsforge/master/resources/tag-mapping.xsd">
    <!-- ************* POIS *************** -->
    <pois>
        <osm-tag key="amenity" value="fuel" zoom-appear="14"/>
        <osm-tag key="amenity" value="cafe" zoom-appear="14"/>
        <osm-tag key="amenity" value="drinking_water" zoom-appear="14"/>
        <osm-tag key="amenity" value="convenience" zoom-appear="14"/>
        <osm-tag key="shop" value="bakery" zoom-appear="14"/>
    <!--<osm-tag key="shop" value="convenience" zoom-appear="14"/>-->
        <osm-tag key="shop" value="bicycle" zoom-appear="14"/>
        <osm-tag key="railway" value="station" equivalent-values="station,halt,stop" zoom-appear="13"/>
    </pois>
    <!-- PLACES TAGS -->
    <pois>
        <osm-tag key="place" value="city" zoom-appear="8"/>
        <osm-tag key="place" value="hamlet" zoom-appear="10"/>
        <osm-tag key="place" value="island" zoom-appear="10"/>
        <osm-tag key="place" value="locality" zoom-appear="10"/>
        <osm-tag key="place" value="suburb" zoom-appear="10"/>
        <osm-tag key="place" value="town" zoom-appear="8"/>
        <osm-tag key="place" value="village" zoom-appear="11"/>
    </pois>
    <!-- ************* WAYS *************** -->
    <!-- HIGHWAY TAGS -->
    <ways>
        <osm-tag key="highway" value="bridleway" zoom-appear="10"/>
        <osm-tag key="highway" value="construction" zoom-appear="10"/>
        <osm-tag key="highway" value="cycleway" zoom-appear="10"/>
        <osm-tag key="highway" value="footway" zoom-appear="10"/>
        <osm-tag key="highway" value="living_street" zoom-appear="10"/>
        <osm-tag key="highway" value="motorway" zoom-appear="8"/>
        <osm-tag key="highway" value="motorway_link" zoom-appear="10"/>
        <osm-tag key="highway" value="path" zoom-appear="10"/>
        <osm-tag key="highway" value="pedestrian" zoom-appear="10"/>
        <osm-tag key="highway" value="primary" zoom-appear="8"/>
        <osm-tag key="highway" value="primary_link" zoom-appear="10"/>
        <osm-tag key="highway" value="residential" zoom-appear="10"/>
        <osm-tag key="highway" value="road" zoom-appear="10"/>
        <osm-tag key="highway" value="secondary" zoom-appear="10"/>
        <osm-tag key="highway" value="secondary_link" zoom-appear="10"/>
        <osm-tag key="highway" value="service" zoom-appear="10"/>
        <osm-tag key="highway" value="steps" zoom-appear="14"/>
        <osm-tag key="highway" value="tertiary" zoom-appear="10"/>
        <osm-tag key="highway" value="tertiary_link" zoom-appear="10"/>
        <osm-tag key="highway" value="track" zoom-appear="10"/>
        <osm-tag key="highway" value="trunk" zoom-appear="8"/>
        <osm-tag key="highway" value="trunk_link" zoom-appear="10"/>
        <osm-tag key="highway" value="unclassified" zoom-appear="10"/>
    </ways>
    <!-- NATURAL / WATERWAY TAGS -->
    <ways>
        <osm-tag key="natural" value="nosea" zoom-appear="8"/>
        <osm-tag key="natural" value="sea" zoom-appear="8"/>
        <osm-tag key="natural" value="beach" zoom-appear="10"/>
        <osm-tag key="natural" value="scrub" zoom-appear="8"/>
        <osm-tag key="natural" value="water" zoom-appear="8"/>
        <osm-tag key="natural" value="wetland" zoom-appear="8"/>
        <osm-tag key="natural" value="wood" zoom-appear="9"/>
        <osm-tag key="landuse" value="forest" zoom-appear="8"/>
        <osm-tag key="waterway" value="stream" zoom-appear="8"/>
        <osm-tag key="waterway" value="river" zoom-appear="8"/>
        <osm-tag key="waterway" value="riverbank" zoom-appear="8"/>
        <osm-tag key="waterway" value="canal" zoom-appear="10" />
    </ways>
    <!-- LEISURE/SPORT TAGS -->
    <ways>
        <osm-tag key="leisure" value="nature_reserve" zoom-appear="8"/>
        <osm-tag key="leisure" value="park" zoom-appear="8"/>
    </ways>
    <!-- building -->
    <ways>
        <osm-tag key="landuse" value="building" equivalent-values="commercial,industrial,residential,retail" zoom-appear="10"/>
    </ways>
    <!-- PUBLIC TRANSPORT -->
    <ways>
        <osm-tag key="railway" value="rail" zoom-appear="10"/>
        <osm-tag key="railway" value="tram" zoom-appear="12"/>
    </ways>
    <!-- OTHER TAGS -->
    <ways>
        <osm-tag key="area" value="yes" zoom-appear="3"/>
    </ways>
    <!-- NOT TO RENDER -->
    <ways>
        <osm-tag key="id" renderable="false" value="%f"/>
        <osm-tag key="access" value="destination" renderable="false"/>
        <osm-tag key="access" value="private" renderable="false"/>
        <osm-tag key="bridge" value="yes" renderable="false"/>
        <osm-tag key="tracktype" value="grade1" renderable="false"/>
        <osm-tag key="tracktype" value="grade2" renderable="false"/>
        <osm-tag key="tracktype" value="grade3" renderable="false"/>
        <osm-tag key="tracktype" value="grade4" renderable="false"/>
        <osm-tag key="tracktype" value="grade5" renderable="false"/>
        <osm-tag key="surface" value="bic_paved" equivalent-values="paved,asphalt,concrete" renderable="false"/>
        <osm-tag key="surface" value="bic_unpaved" equivalent-values="raw,gravel,rock,pebblestone,ground,dirt,earth,mud" renderable="false"/>
        <osm-tag key="tunnel" value="yes" renderable="false"/>
        <osm-tag key="tunnel" value="no" renderable="false"/>
        <osm-tag key="bicycle" value="bic_yes" equivalent-values="yes,public,allowed" renderable="false"/>
        <osm-tag key="bicycle" value="bic_designated" equivalent-values="designated,official" renderable="false"/>
        <osm-tag key="foot" value="ft_yes" equivalent-values="yes,public,allowed" renderable="false"/>
        <osm-tag key="foot" value="ft_designated" equivalent-values="designated,official" renderable="false"/>
    </ways>
</tag-mapping>

<?xml version="1.0" encoding="UTF-8"?>
<rendertheme xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" map-background="#FFFFFF" version="1" xmlns="http://opensciencemap.org/rendertheme" xsi:schemaLocation="http://opensciencemap.org/rendertheme https://raw.githubusercontent.com/mapsforge/vtm/master/resources/rendertheme.xsd">
    <!-- Version 2022-12-01 19:15:49 -->
    <stylemenu id="stylemenu" defaultvalue="BOLT_2" defaultlang="en">
        <layer id="ROAM">
            <name lang="en" value="Roam"/>
            <cat id="roam"/>
            <cat id="trails-osm"/>
        </layer>

        <layer id="BOLT_2">
            <name lang="en" value="Bolt2"/>
            <cat id="bolt2"/>
            <cat id="trails-osm"/>
        </layer>
    </stylemenu>
    <!-- region styles -->
    <!-- Footpath -->
    <style-line id="roam-footpath" cat="roam" stroke="#000000" width="0.5" dasharray="9,3" cap="butt"/>
    <style-line id="bolt2-footpath" cat="bolt2" stroke="#555555" width="0.6" dasharray="9,3" cap="butt"/>
    <!-- Steps -->
    <style-line id="roam-steps" cat="roam" stroke="#000000" width="0.5" dasharray="9,9" cap="butt"/>
    <style-line id="bolt2-steps" cat="bolt2" stroke="#000000" width="0.5" dasharray="9,9" cap="butt"/>
    <!-- Cycle Trails (like MTB) -->
    <style-line id="roam-trail" cat="roam" stroke="#0000FF" width="1.0"/>
    <style-line id="bolt2-trail" cat="bolt2" stroke="#00AA00" width="1.5"/>
    <!-- Paved Tracks -->
    <style-line id="roam-track-paved" cat="roam" stroke="#000000" width="1.0"/>
    <style-line id="bolt2-track-paved" cat="bolt2" stroke="#000000" width="1.3"/>
    <style-line id="roam-track-paved-cycle" use="roam-track-paved" stroke="#0000FF"/>
    <style-line id="bolt2-track-paved-cycle" use="bolt2-track-paved"/>
    <!-- Non-paved tracks -->
    <style-line id="roam-track-raw" cat="roam" width="1.0"/>
    <style-line id="bolt2-track-raw" cat="bolt2" stroke="#555555" width="1.1" dasharray="3,3"/>

    <style-line id="roam-track-raw-cycle" use="roam-track-raw" stroke="#000000"/>
    <style-line id="bolt2-track-raw-cycle" cat="bolt2" stroke="#555555" width="1.1" dasharray="6,3"/>
    <!-- Tracks that don't have other info -->
    <style-line id="roam-track-other" cat="roam" stroke="#000000" width="1.0" dasharray="10,10"/>
    <style-line id="bolt2-track-other" cat="bolt2" stroke="#555555" width="1.1" dasharray="5,5"/>

    <style-line id="roam-track-other-cycle" use="roam-track-other" stroke="#00FF00"/>
    <style-line id="bolt2-track-other-cycle" use="bolt2-track-other" stroke="#00AA00"/>
    <!-- Paved Cycleways-->
    <style-line id="roam-cycle" cat="roam" stroke="#00FF00" width="1.0"/>
    <style-line id="bolt2-cycle" cat="bolt2" stroke="#00AA00" width="1.5"/>
    <!-- end region -->
    <!-- region land/sea/waterways -->
    <m e="way" k="natural" v="sea">
        <area cat="roam" fill="#00FFFF"/>
        <area cat="bolt2" fill="#00FFFF"/>
    </m>
    <m e="way" k="natural" v="nosea">
        <area cat="roam" fill="#ffffff" mesh="true"/>
        <area cat="bolt2" fill="#ffffff" mesh="true"/>
    </m>
    <m e="way" k="natural|landcover|landuse" v="wood|trees|scrub|forest">
        <area cat="bolt2" fill="#55FF55" blend="12" blend-fill="#AAFFAA"/>
        <area cat="roam" fill="#00FF00" />
    </m>
    <m e="way" k="leisure" v="park|nature_reserve">
        <area cat="bolt2" fill="#55FF55" blend="12" blend-fill="#AAFFAA"/>
        <area cat="roam" fill="#00FF00" />
    </m>
    <m e="way" k="landuse" v="building|commercial|industrial|residential|retail">
        <area cat="bolt2" fill="#FFAAAA"/>
        <area cat="roam" fill="#FF0000"/>
    </m>
    <m e="way" k="natural" v="wetland">
        <area cat="bolt2" fill="#55FFFF"/>
    </m>
    <m e="way" k="natural" v="beach" zoom-min="12">
        <area cat="bolt2" fill="#FFFF00"/>
        <area cat="roam" fill="#FFFF00"/>
    </m>
    <m e="way" k="natural" v="water">
        <area cat="bolt2" fill="#00AAFF"/>
        <area cat="roam" fill="#00FFFF"/>
    </m>
    <m e="way" k="waterway" v="river|canal">
        <line cat="roam" width="1" stroke="#00FFFF"/>
        <line cat="bolt2" width="1" stroke="#00AAFF"/>
        <m zoom-min="13">
            <pathText cat="bolt2" fill="#0000AA" k="name" font-family="sans_serif" font-style="bold" priority="3" size="16" stroke="#ffffff" stroke-width="4.0" display="always"/>
        </m>
    </m>
    <m e="way" k="waterway" v="stream" zoom-min="14">
        <line cat="roam" width="1" stroke="#00FFFF"/>
        <line cat="bolt2" width="1.2" stroke="#00AAFF"/>
    </m>
    <m e="way" k="waterway" v="stream" zoom-min="15">
        <pathText cat="bolt2" fill="#0000AA" k="name" font-family="sans_serif" font-style="bold" priority="6" size="14" stroke="#ffffff" stroke-width="3.0"/>
        <pathText cat="roam" fill="#0000FF" k="name" font-family="sans_serif" font-style="bold" priority="6" size="14" stroke="#ffffff" stroke-width="3.0"/>
    </m>
    <!-- endregion land/sea/waterways -->
    <!-- region highways -->
    <m e="way" k="tunnel" v="~|no|false" zoom-min="8">
        <!-- highway outlines -->
        <outline-layer cat="roam" id="roam-highway" stroke="#000000" width="1"/>
        <outline-layer cat="roam" id="roam-major-roads" stroke="#000000" width="1"/>
        <outline-layer cat="roam" id="roam-minor-roads" stroke="#000000" width="1" zoom-min="12"/>
        <outline-layer cat="roam" id="roam-bikepath" stroke="#000000" width="1" zoom-min="12"/>
        <outline-layer cat="bolt2" id="bolt2-highway" stroke="#550000" width="1"/>
        <outline-layer cat="bolt2" id="bolt2-major-roads" stroke="#000000" width="0.6"/>
        <outline-layer cat="bolt2" id="bolt2-minor-roads" stroke="#000000" width="0.4" zoom-min="12"/>
        <outline-layer cat="bolt2" id="bolt2-bikepath" stroke="#000000" width="0.4" zoom-min="12"/>
        <!-- the outline of bridges -->
        <outline-layer id="bridge" stroke="#000000" width="1"/>
        <outline-layer id="bridge_small" stroke="#666666" width="0.6"/>

        <!-- area:highway=pedestrian -->
        <m e="way" k="area" v="yes">
            <m e="way" k="highway" v="pedestrian" zoom-min="12" stroke-linecap="butt">
                <line stroke="#000000" width="0.8"/>
                <area fill="#FFFFFF" />
            </m>
        </m>

        <m e="way" k="area" v="~|no|false">
            <!-- region paths & tracks -->
            <m k="access" v="private" zoom-min="16">
                <m e="way" k="highway" v="path" zoom-min="12">
                    <line stroke="#000000" width="0.2" dasharray="12,6" cap="butt"/>
                </m>
                <m e="way" k="highway" v="footway|pedestrian" zoom-min="13">
                    <line stroke="#000000" width="0.2" dasharray="9,3" cap="butt"/>
                </m>
                <m e="way" k="highway" v="steps">
                    <line stroke="#000000" width="0.3" dasharray="9,9" cap="butt"/>
                </m>
                <m e="way" k="highway" v="track|byway">
                    <line stroke="#000000" width="1.0" dasharray="2,10" cap="butt"/>
                    <line stroke="#FFFFFF" width="0.5" cap="butt"/>
                </m>
            </m>
            <!-- endregion -->
            <!-- region not bridges -->
            <m k="bridge" v="~|no|false">
                <m e="way" k="highway" v="bridleway" zoom-min="14">
                    <line cat="roam"  stroke="#FFFFFF" width="1.2" dasharray="10,12" cap="round"/>
                    <line cat="bolt2" stroke="#FFFFFF" width="1.2" dasharray="10,12" cap="round"/>
                </m>
                <m e="way" k="highway" v="service" zoom-min="13">
                    <line cat="roam"  stroke="#FFFFFF" outline="roam-minor-roads" width="1.3"/>
                    <line cat="bolt2" stroke="#FFFFFF" outline="bolt2-minor-roads" width="1.3"/>
                </m>
                <m e="way" k="highway" v="construction" zoom-min="10">
                    <line cat="roam"  stroke="#FF0000" width="2" dasharray="15,5" cap="butt"/>
                    <line cat="bolt2" stroke="#FF0000" width="2" dasharray="15,5" cap="butt"/>
                </m>
                <m e="way" k="highway" v="residential|living_street|road|unclassified" zoom-min="14">
                    <line cat="roam"  stroke="#FFFFFF" outline="roam-major-roads" width="1.5"/>
                    <line cat="bolt2" stroke="#FFFFFF" outline="bolt2-major-roads" width="1.5"/>
                </m>
                <m e="way" k="highway" v="residential|living_street|road" zoom-min="10" zoom-max="13">
                    <line cat="roam" stroke="#FFFFFF" outline="roam-major-roads" width="1.5"/>
                    <line cat="bolt2" stroke="#FFFFFF" outline="bolt2-major-roads" width="1.5"/>
                </m>
                <m e="way" k="highway" v="road|unclassified" zoom-min="10" zoom-max="13">
                    <line cat="roam"  stroke="#FFFFFF" outline="roam-major-roads" width="2"/>
                    <line cat="bolt2" stroke="#FFFFFF" outline="bolt2-major-roads" width="2"/>
                </m>
                <m e="way" k="highway" v="tertiary|tertiary_link|secondary_link|secondary" zoom-min="9">
                    <line cat="roam" outline="roam-major-roads" stroke="#FFFF00" width="3.5"/>
                    <line cat="bolt2" outline="bolt2-major-roads" stroke="#FFFF00" width="2.5"/>
                </m>
                <m e="way" k="highway" v="primary_link|trunk_link|motorway_link|primary|trunk" zoom-min="9">
                    <line cat="roam" outline="roam-major-roads" stroke="#FFFF00" width="3.5"/>
                    <line cat="bolt2" outline="bolt2-major-roads" stroke="#FFAA00" width="2.5"/>
                </m>
                <m e="way" k="highway" v="motorway" zoom-min="12">
                    <line cat="roam" outline="roam-highway" stroke="#FF00FF" width="4"/>
                    <line cat="bolt2" outline="bolt2-highway" stroke="#AA5500" width="3.5"/>
                </m>
                <m e="way" k="highway" v="motorway" zoom-min="8" zoom-max="11">
                    <line cat="roam" outline="roam-highway" stroke="#FF00FF" width="4"/>
                    <line cat="bolt2" outline="bolt2-highway" stroke="#AA5500" width="4"/>
                </m>
                <m e="way" k="highway" v="motorway|primary">
                    <pathText display="always" cat="bolt2" fill="#000000" k="ref" font-family="sans_serif" font-style="bold" priority="2" size="16" stroke="#ffffff" stroke-width="4.0"/>
                </m>
            </m>
            <!-- endregion -->

            <!-- region tracks -->
            <m cat="trails-osm" k="access" v="-|private">
                <m e="way" k="highway" v="footway|pedestrian" zoom-min="14">
                    <line use="roam-footpath"/>
                    <line use="bolt2-footpath"/>
                </m>
                <m e="way" k="highway" v="steps" zoom-min="14">
                    <line use="roam-steps"/>
                    <line use="bolt2-steps"/>
                </m>
                <m cat="trails-osm" e="way" k="highway" v="cycleway" zoom-min="12" select="first">
                    <!-- cycleways can be paved or raw -->
                    <m k="surface" v="bic_unpaved">
                        <line use="roam-track-raw-cycle"/>
                        <line use="bolt2-track-raw-cycle"/>
                    </m>
                    <m k="highway" v="cycleway">
                        <line use="roam-cycle" outline="roam-bikepath"/>
                        <line use="bolt2-cycle" outline="bolt2-bikepath"/>
                    </m>
                </m>
                <m e="way" k="highway" v="path" zoom-min="12" select="first">
                    <m k="bicycle" v="bic_yes|bic_designated">
                        <!-- specifically for cycle -->
                        <m k="surface" v="bic_paved">
                            <line use="roam-trail"  outline="roam-bikepath"/>
                            <line use="bolt2-trail" outline="bolt2-bikepath"/>
                        </m>
                    </m>
                    <m k="surface" v="bic_paved">
                        <line use="roam-track-paved"/>
                        <line use="bolt2-track-paved"/>
                    </m>
                    <m k="foot" v="ft_yes|ft_designated" zoom-min="13">
                        <!-- specifically for foot -->
                        <line use="roam-footpath"/>
                        <line use="bolt2-footpath"/>
                    </m>
                    <m k="highway" v="path" zoom-min="14">
                        <!-- remainder -->
                        <line use="roam-footpath"/>
                        <line use="bolt2-footpath"/>
                    </m>
                </m>
                <m e="way" k="highway" v="track|byway|path" zoom-min="12" zoom-max="12">
                    <m k="tracktype" v="grade1">
                        <line cat="roam" stroke="#000000" width="2" cap="round"/>
                        <line cat="bolt2" stroke="#AAAAAA" width="2" cap="round"/>
                    </m>
                </m>
                <m e="way" k="highway" v="track|byway" zoom-min="13" select="first">
                    <m k="bicycle" v="bic_yes|bic_designated">
                        <!-- specifically for cycle -->
                        <m k="surface" v="bic_paved">
                            <line use="roam-trail" outline="roam-bikepath"/>
                            <line use="bolt2-trail" outline="bolt2-bikepath"/>
                        </m>
                    </m>
                    <m k="tracktype" v="grade1">
                        <!-- Solid. Usually a paved or sealed surface-->
                        <m k="bicycle" v="bic_yes|bic_designated">
                            <line use="roam-track-paved-cycle"/>
                            <line use="bolt2-track-paved-cycle"/>
                        </m>
                        <m k="bicycle" v="~">
                            <line use="roam-track-paved"/>
                            <line use="bolt2-track-paved"/>
                        </m>
                    </m>
                    <m k="tracktype" v="grade2|grade3" zoom-min="12" zoom-max="13">
                        <line cat="roam" stroke="#000000" width="1.2" dasharray="15,5" cap="round"/>
                        <line cat="bolt2" stroke="#AAAAAA" width="1.2" dasharray="15,5" cap="round"/>
                    </m>
                    <m zoom-min="14">
                        <m k="tracktype" v="grade2">
                            <!-- Solid but unpaved. Usually an unpaved track with surface of gravel. -->
                            <m k="bicycle" v="bic_yes|bic_designated">
                                <line use="roam-track-raw-cycle" dasharray="50,3,5,3,5,3"/>
                                <line use="bolt2-track-raw-cycle" dasharray="50,3,5,3,5,3"/>
                            </m>
                            <m k="bicycle" v="~">
                                <line use="roam-track-raw" dasharray="50,3,5,3,5,3"/>
                                <line use="bolt2-track-raw" dasharray="50,3,5,3,5,3"/>
                            </m>
                        </m>
                        <m k="tracktype" v="grade3">
                            <!-- Mostly solid. Even mixture of hard and soft materials. -->
                            <m k="bicycle" v="bic_yes|bic_designated">
                                <line use="roam-track-raw-cycle" dasharray="45,3,5,3,5,3,5,3"/>
                                <line use="bolt2-track-raw-cycle" dasharray="45,3,5,3,5,3,5,3"/>
                            </m>
                            <m k="bicycle" v="~">
                                <line use="roam-track-raw" dasharray="45,3,5,3,5,3,5,3"/>
                                <line use="bolt2-track-raw" dasharray="45,3,5,3,5,3,5,3"/>
                            </m>
                        </m>
                        <m k="tracktype" v="grade4">
                            <!-- Mostly soft. Almost always an unpaved track prominently with soil/sand/grass,
                        but with some hard or compacted materials mixed in. -->
                            <m k="bicycle" v="bic_yes|bic_designated">
                                <line use="roam-track-raw-cycle" dasharray="40,3,5,3,5,3,5,3,5,3"/>
                                <line use="bolt2-track-raw-cycle" dasharray="40,3,5,3,5,3,5,3,5,3"/>
                            </m>
                            <m k="bicycle" v="~">
                                <line use="roam-track-raw" dasharray="40,3,5,3,5,3,5,3,5,3"/>
                                <line use="bolt2-track-raw" dasharray="40,3,5,3,5,3,5,3,5,3"/>
                            </m>
                        </m>
                        <m k="tracktype" v="grade5">
                            <!-- Soft. Almost always an unimproved track lacking hard materials,
                        same as surrounding soil.
                        eg. -27.611406,153.165486 -->
                            <m k="bicycle" v="bic_yes|bic_designated">
                                <line use="roam-track-raw-cycle" dasharray="35,3,5,3,5,3,5,3,5,3,5,3"/>
                                <line use="bolt2-track-raw-cycle" dasharray="35,3,5,3,5,3,5,3,5,3,5,3"/>
                            </m>
                            <m k="bicycle" v="~">
                                <line use="roam-track-raw" dasharray="35,3,5,3,5,3,5,3,5,3,5,3"/>
                                <line cat="bolt2" stroke="#AAAAAA" width="0.9" dasharray="13,5"/>
                            </m>
                        </m>
                        <m e="way" k="tracktype" v="~" select="first">
                            <!--  other tracks that haven't already matched -->
                            <m k="bicycle" v="bic_yes|bic_designated">
                                <line use="roam-track-other-cycle" cap="butt"/>
                                <line cat="bolt2" stroke="#FFFFFF" width="0.5" cap="butt"/>
                            </m>
                            <m k="bicycle" v="~">
                                <line use="roam-track-other" cap="butt"/>
                                <line cat="bolt2" stroke="#FFFFFF" width="0.5" cap="butt"/>
                            </m>
                            <m k="foot" v="ft_yes|ft_designated">
                                <!-- specifically for foot -->
                                <line use="roam-footpath"/>
                                <line use="bolt2-footpath"/>
                            </m>
                        </m>
                    </m>
                </m>
            </m>
            <!-- endregion -->

            <!-- region bridges -->
            <m k="bridge" v="yes|true">
                <m e="way" k="highway" v="bridleway" zoom-min="12">
                    <line outline="bridge_small" cap="butt" stroke="#FFFFFF" width="1.2"/>
                </m>
                <m e="way" k="highway" v="service" zoom-min="12">
                    <line outline="bridge_small" cap="butt" stroke="#FFFFFF" width="1.3"/>
                </m>
                <m e="way" k="highway" v="construction">
                    <line outline="bridge" cap="butt" stroke="#FF0000" width="1.3" dasharray="15,2"/>
                </m>
                <m e="way" k="highway" v="unclassified|residential|living_street|road" zoom-min="12">
                    <line outline="bridge" cap="butt" stroke="#FFFFFF" width="2"/>
                </m>
                <m e="way" k="highway" v="tertiary|tertiary_link|secondary_link|secondary" zoom-min="12">
                    <line cat="roam" outline="bridge" cap="butt" stroke="#FFFF00" width="2.5"/>
                    <line cat="bolt2" outline="bridge" cap="butt" stroke="#FFFF00" width="2.5"/>
                </m>
                <m e="way" k="highway" v="primary_link|trunk_link|primary|trunk" zoom-min="12">
                    <line cat="roam" outline="bridge" cap="butt" stroke="#FFFF00" width="2.5"/>
                    <line cat="bolt2" outline="bridge" cap="butt" stroke="#FFAA00" width="2.5"/>
                </m>
                <m e="way" k="highway" v="trunk" zoom-max="12" zoom-min="11">
                    <line cat="roam" outline="bridge" cap="butt" stroke="#FFFF00" width="3"/>
                    <line cat="bolt2" outline="bridge" cap="butt" stroke="#FFAA00" width="3"/>
                </m>
                <m e="way" k="highway" v="motorway_link" zoom-min="12">
                    <line cat="roam" outline="bridge" cap="butt" stroke="#FF00FF" width="2.5"/>
                    <line cat="bolt2" outline="bridge" cap="butt" stroke="#AA5500" width="2.5"/>
                </m>
                <m e="way" k="highway" v="motorway" zoom-min="12">
                    <line cat="roam" outline="bridge" cap="butt" stroke="#FF00FF" width="3.5"/>
                    <line cat="bolt2" outline="bridge" cap="butt" stroke="#AA5500" width="3.5"/>
                </m>
                <m e="way" k="highway" v="motorway_link" zoom-min="8" zoom-max="11">
                    <line cat="roam" outline="bridge" cap="butt" stroke="#FF00FF" width="2.5"/>
                    <line cat="bolt2" outline="bridge" cap="butt" stroke="#AA5500" width="2.5"/>
                </m>
                <m e="way" k="highway" v="motorway" zoom-min="8" zoom-max="11">
                    <line cat="roam" outline="bridge" cap="butt" stroke="#FF00FF" width="4"/>
                    <line cat="bolt2" outline="bridge" cap="butt" stroke="#AA5500" width="4"/>
                </m>
            </m>
            <!-- endregion -->
        </m>
    </m>
    <!-- endregion highway -->
    <!-- railway (no tunnel) -->
    <m k="railway">
        <m k="tu
[/SPOILER]
nnel" v="~|false|no">
            <m v="rail" zoom-min="10">
                <line cap="butt" fade="12" fix="true" stipple="15" stipple-stroke="#ffffff" stipple-width="0.7" stroke="#000000" width="3"/>
            </m>
            <m v="tram" zoom-min="15">
                <line cat="bolt2" cap="butt" fade="12" fix="true" stipple="25" stipple-stroke="#ffffff" stipple-width="0.7" stroke="#555555" width="3"/>
            </m>
        </m>
    </m>
    <!-- endregion railway -->
    <!-- region place captions -->
    <m k="place">
        <m v="locality" zoom-min="15">
            <caption fill="#000000" k="name" priority="5" size="14" stroke="#ffffff" stroke-width="3.0"/>
        </m>
        <m v="suburb" zoom-max="13">
            <caption style="bold_italic" fill="#000000" k="name" priority="4" size="15" stroke="#ffffff" stroke-width="3.0"/>
        </m>
        <m v="village" zoom-max="13">
            <caption style="bold" fill="#000000" k="name" priority="3" size="17" stroke="#ffffff" stroke-width="4.0"/>
        </m>
        <m v="island" zoom-min="10">
            <caption style="bold" fill="#000000" k="name" priority="1" size="20" stroke="#ffffff" stroke-width="4.0"/>
        </m>
        <m v="town" zoom-max="13">
            <caption style="bold" fill="#000000" k="name" priority="2" size="19" stroke="#ffffff" stroke-width="4.0"/>
        </m>
        <m v="city">
            <m zoom-min="7">
                <caption style="bold" dy="14" fill="#000000" k="name" priority="1" size="19" stroke="#ffffff" stroke-width="4.0"/>
            </m>
            <m zoom-max="6">
                <caption dy="14" fill="#000000" k="name" priority="1" size="19" stroke="#ffffff" stroke-width="4.0"/>
            </m>
        </m>
        <m v="country">
            <caption style="bold" fill="#000000" k="name" priority="0" size="20" stroke="#ffffff" stroke-width="4.0"/>
        </m>
    </m>
    <!-- endregion place -->
    <m zoom-min="14">
        <m k="amenity">
            <m v="fuel">
                <symbol cat="bolt2" src="icons/fuel.svg"/>
                <symbol cat="roam" src="icons/fuel_8color.svg"/>
            </m>
            <m v="cafe" zoom-min="15">
                <symbol cat="bolt2" src="icons/cafe.svg"/>
                <symbol cat="roam" src="icons/cafe_8color.svg"/>
            </m>
            <m v="drinking_water">
                <symbol cat="bolt2" src="icons/drinking_water.svg"/>
                <symbol cat="roam" src="icons/drinking_water_8color.svg"/>
            </m>

                <m v="convenience">
                <symbol cat="bolt2" src="icons/convenience.svg"/>
                <symbol cat="roam" src="icons/convenience_8color.svg"/>
            </m>
        </m>
        <m k="shop">

    <!--    <m v="convenience">
                <symbol cat="bolt2" src="icons/convenience.svg"/>
                <symbol cat="roam" src="icons/convenience_8color.svg"/>
            </m>-->

            <m v="bakery">
                <symbol cat="bolt2" src="icons/bakery.svg"/>
                <symbol cat="roam" src="icons/bakery_8color.svg"/>
            </m>

            <m v="bicycle">
                <symbol cat="bolt2" src="icons/shop_bicycle.svg" symbol-percent="130"/>
                <symbol cat="roam" src="icons/shop_bicycle_8color.svg" symbol-percent="130"/>
            </m>

        </m>
    </m>
    <m k="railway" v="station" zoom-min="13">
        <symbol cat="bolt2" src="icons/train_station.svg" symbol-percent="130"/>
        <symbol cat="roam" src="icons/train_station_8color.svg" symbol-percent="130"/>
    </m>
</rendertheme>



[Endurocker]

Brachte dann schon einen kleinen Teilerfolg, eine Norma ums Eck wird angezeigt, nen kleiner Lotto-Totto taucht nun auch auf, alle andere in der Umgebung liegend Märkte (Rewe, Edeka, Lidl, Aldi, Denns, etc. pp.) wird leider nicht angezeigt.

Du nutzt die originalen Karten von wahoo?

Es kann sein, dass da keine detaillierten Daten zu Supermärkten enthalten sind.

Zum Testen könntest du ein Tile gegen eines von Ebe66 tauschen.



[Sojabube]

Du nutzt die originalen Karten von wahoo?

Das ist korrekt ja, hab mich jetzt auch mal durch fast alle Seiten des Fadens durchgeschlagen und habe nun MapCreationTool installiert und lade gerade Deutschland - dauert

Ich werd mir das von Ebe66 direkt mal anschauen, vielen lieben Dank

Edit: Ich nehme an du meinst dieses Material? https://www.rennrad-news.de/forum/t...-elemnt-selbst-generieren.175315/post-5749230

Dann kann ich die Tage auch Feedback geben



[*cl*]

Grundsätzlich ist in den Karten nur das drin, was der Kartenersteller drin haben wollte. In meinen orig. Karten von Wahoo auf dem RoamV1 fehlten bspw. POIs und Bebauung wenn ich mich noch richtig entsinne. Habe mir dann schlussendlich eigene Karten gebastelt, und über die vtm-elemnt.xml alles so angesprochen wie ich es haben wollte (oder eben nicht angesprochen, was ich nicht sehen wollte wie bspw. unbefestigte Straßen und Wege).



[Sojabube]

Grundsätzlich ist in den Karten nur das drin, was der Kartenersteller drin haben wollte. In meinen orig. Karten von Wahoo auf dem RoamV1 fehlten bspw. POIs und Bebauung wenn ich mich noch richtig entsinne. Habe mir dann schlussendlich eigene Karten gebastelt, und über die vtm-elemnt.xml alles so angesprochen wie ich es haben wollte (oder eben nicht angesprochen, was ich nicht sehen wollte wie bspw. unbefestigte Straßen und Wege).

Nach dem ich das Theme installiert hatte, habe ich immer schneller festgestellt, das da irgendwas nicht so hinhaut, wie ich mir das vorgestellt habe

Dachte erst, ja gut, der Laden is neu - altes Kartenmaterial - allerdings war die über 100 Jahre Institution ums Eck auch nicht als POI gelistet; Deine Ausführung macht sehr viel Sinn, vielen Dank dafür.

Geil, dass die Möglichkeit geschaffen wurde so tief einzugreifen - schäbig Seitens Wahoo, dass nicht mal Standard POI's angezeigt werden.
Das Gerät richtet sich wohl auch eher an trainingsorientierte. Möchte jetzt nicht zu sehr OT gehen aber macht das Garmin besser?

Grüße



[*cl*]

Bei Garmin damals (ich hatte einen 800er) musste ich mir auch die Karten händisch anpassen. Wie es da aktuell ist - keine Ahnung.

Du hast ja einen RoamV2. Wenn Du da keine Speicherprobleme hast, würde ich Karten selbst generieren, die erst mal alles enthalten was es so bei OSM gibt, und dann je nach Bedürfnis über verschiedene XMLs (oder in der einen XML über ein- und auskommentien einzelner Zeilen) immer das ausblenden (also nicht ansprechen) was ich gerade nicht sehen will. Das erspart das wdh. Generieren der Karten, wenn man mal was mehr sehen will.
