Der Mavic Thread

[str808]

Moin. Auch hier noch mal die Frage nach einem Anschlagring 801034 in die Runde

https://www.rennrad-news.de/forum/t...ad-für-französische-teile.104782/post-5599425
Danke vorab!

Warum fertigt die niemand nach? Sollten doch mit CNC einfach nachzufertigen sein. Verkaufspreis dann 20-25€ ... Sollte doch mindestens die Arbeits- und Materialkosten decken

Ich suche das Teil seit vier Jahren.
Hoffnungslos.
Ich zahle auch 25€.

Tipp vom Längersuchenden: Der Anschlagring für die 801 Schaltwerke war anders. Einem Stift und einer Schraube. Irgendwo im Internet geistert aber eine Ersatzteilliste rum, in der auch dafür die Teile-Nr. 801034 angegeben wird. Ich weiß bis heute nicht, ob die 801er Schaltwerke nur anfangs andere Ringe hatten oder alle diese andere Ausführung hatten.



[Benno Berghammer]

Ich suche das Teil seit vier Jahren.
Hoffnungslos.
Ich zahle auch 25€.

Tipp vom Längersuchenden: Der Anschlagring für die 801 Schaltwerke war anders. Einem Stift und einer Schraube. Irgendwo im Internet geistert aber eine Ersatzteilliste rum, in der auch dafür die Teile-Nr. 801034 angegeben wird. Ich weiß bis heute nicht, ob die 801er Schaltwerke nur anfangs andere Ringe hatten oder alle diese andere Ausführung hatten.

Wenn sich mehr Leute finden würden, kann ich das schonmal machen, bzw mal sehen was das kosten würde. Bräuchte aber auch wenn genaue Maße.



[Deine Mudda]

Ganz ehrlich, ich alleine würde sofort 20 Stück von den Dingern kaufen und anbieten, wenn die einer sauber fertigt Das finanzielle „Wagnis“ würde ich sofort eingehen



[gridno27]

ich bin sofort dabei - würde je nach Preisgestaltung 2-3 davon nehmen - hab mir schon selbst überlegt aus einer dünneren Karosseriescheibe als Basis eins zu machen...



[Velo-Koma]

Tipp vom Längersuchenden: Der Anschlagring für die 801 Schaltwerke war anders. Einem Stift und einer Schraube. Irgendwo im Internet geistert aber eine Ersatzteilliste rum, in der auch dafür die Teile-Nr. 801034 angegeben wird. Ich weiß bis heute nicht, ob die 801er Schaltwerke nur anfangs andere Ringe hatten oder alle diese andere Ausführung hatten.

Nach meiner Kenntnis hiessen die ersten Schaltwerke 800 und hatten die Platte 800 021, in welche dann die Schraube 800 100 zur Verstellung der SW-Position eingedreht wurde.

Schaltwerk 800 (Copyright Disraeli Gears, aus Mavic Katalog 1980?)

Explosionszchn. 800 (Copyright Disraeli Gears, aus Mavic Katalog 1980?)

Die späteren 801 und die 851 hatten dann das abgekantete Blech 801 034 (waren aber bis auf die verstellbare Schwinge identisch aufgebaut wie das originäre 800).

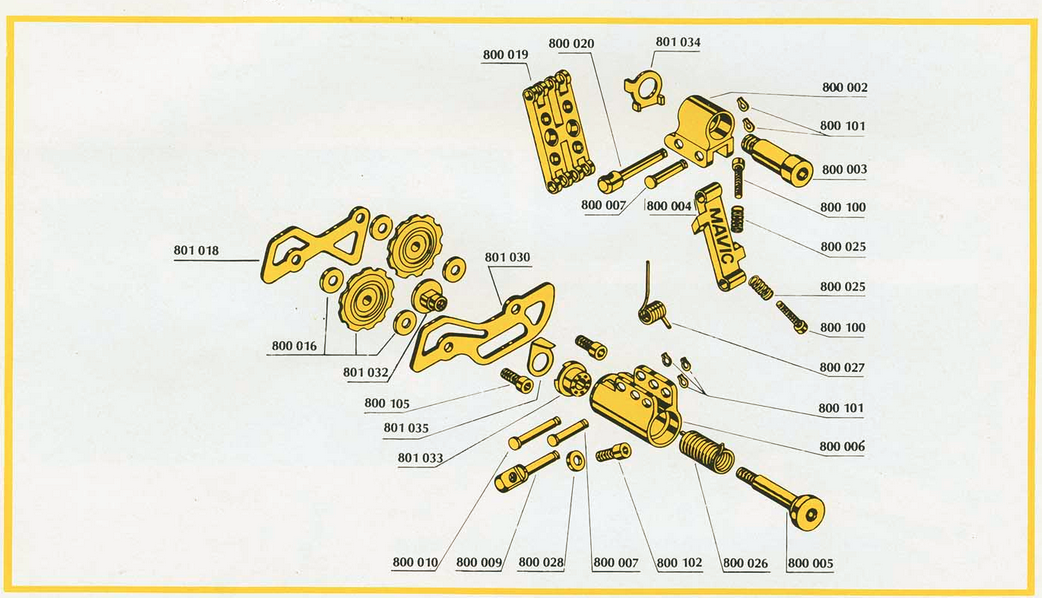

Explosion 801 (Copyright Disraeli Gears, aus Mavic Katalog 1986)



[Velo-Koma]

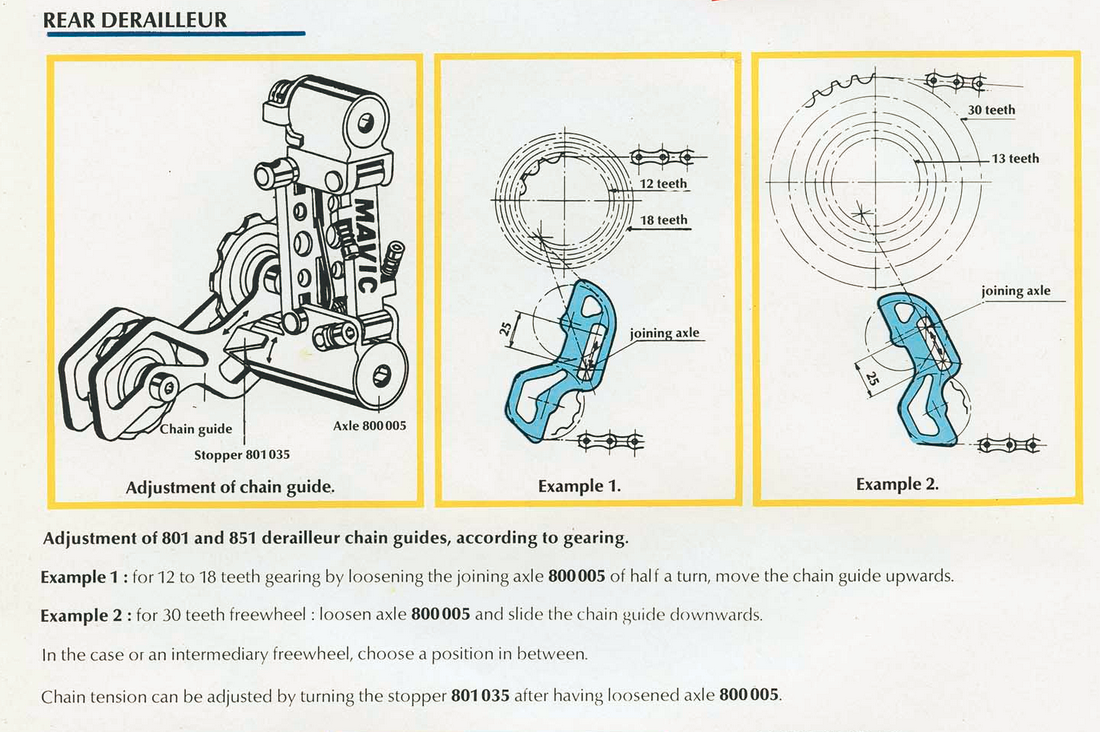

Nachdem wir gerade bei den Schaltwerken 801 und 851 sind, hier noch die offizielle Mavic- Gebrauchsanweisung zu Verstellung der Federvorspannung der Schwinge (--> Kettenspannung) und der Anpassung an die Ritzelgrösse.



[gridno27]

so wie ich das sehe - im Prinzip 800 021 und 801 034 bewirken beide das Gleiche - beide stützen das SW am Schaltauge ab uns sichern es gegen Verdrehen an 800 002

...aber 800 021 ist wohl noch aufwendiger herzustellen

also diese Beschreibung und die bei Disraeli Gear zusammengefasst erhöht sich die Vorspannung des Käfigs wenn ich den Stopper 801 035 im Uhrzeigersinn verdrehe - wenn er am linken Anschlag von 800 006 anliegt müsste der Käfig die stärkste Vorspannung haben - oder ?!



[Lorebo]

Also wenn so viele Menschen den Anschlagring 801034 brauchen, würde ich wohl doch noch eine Serie auflegen. Allerdings bräuchte es etwas Geduld, die nächsten zwei Monate sind bei mir schon völlig verplant bzw. ich müsste einen Slot an der Maschine bekommen.



[Benno Berghammer]

ich bin sofort dabei - würde je nach Preisgestaltung 2-3 davon nehmen - hab mir schon selbst überlegt aus einer dünneren Karosseriescheibe als Basis eins zu machen...

Brauche Maße! Wenn mir die jemand liefert schau ich mal



[richdarich]

Also wenn so viele Menschen den Anschlagring 801034 brauchen, würde ich wohl doch noch eine Serie auflegen. Allerdings bräuchte es etwas Geduld, die nächsten zwei Monate sind bei mir schon völlig verplant bzw. ich müsste einen Slot an der Maschine bekommen.

Brauche Maße! Wenn mir die jemand liefert schau ich mal

Am besten ihr lasst euch einen zuschicken und messt den selber aus ... Wer hat einen zum verschicken? Sollen wir eine Sammel-UH dafür aufmachen?



[vintage bikes by b]

Hallo zusammen,

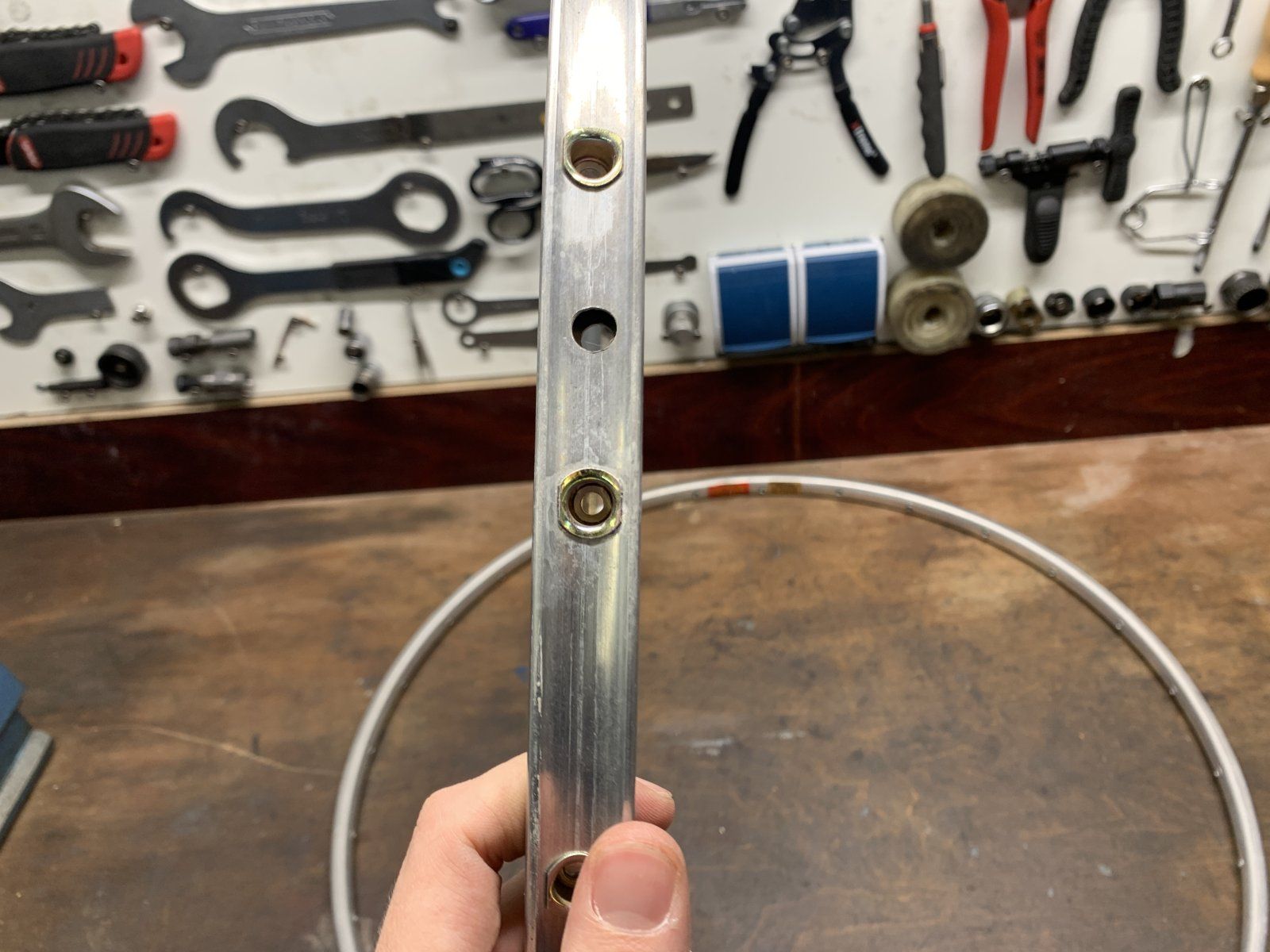

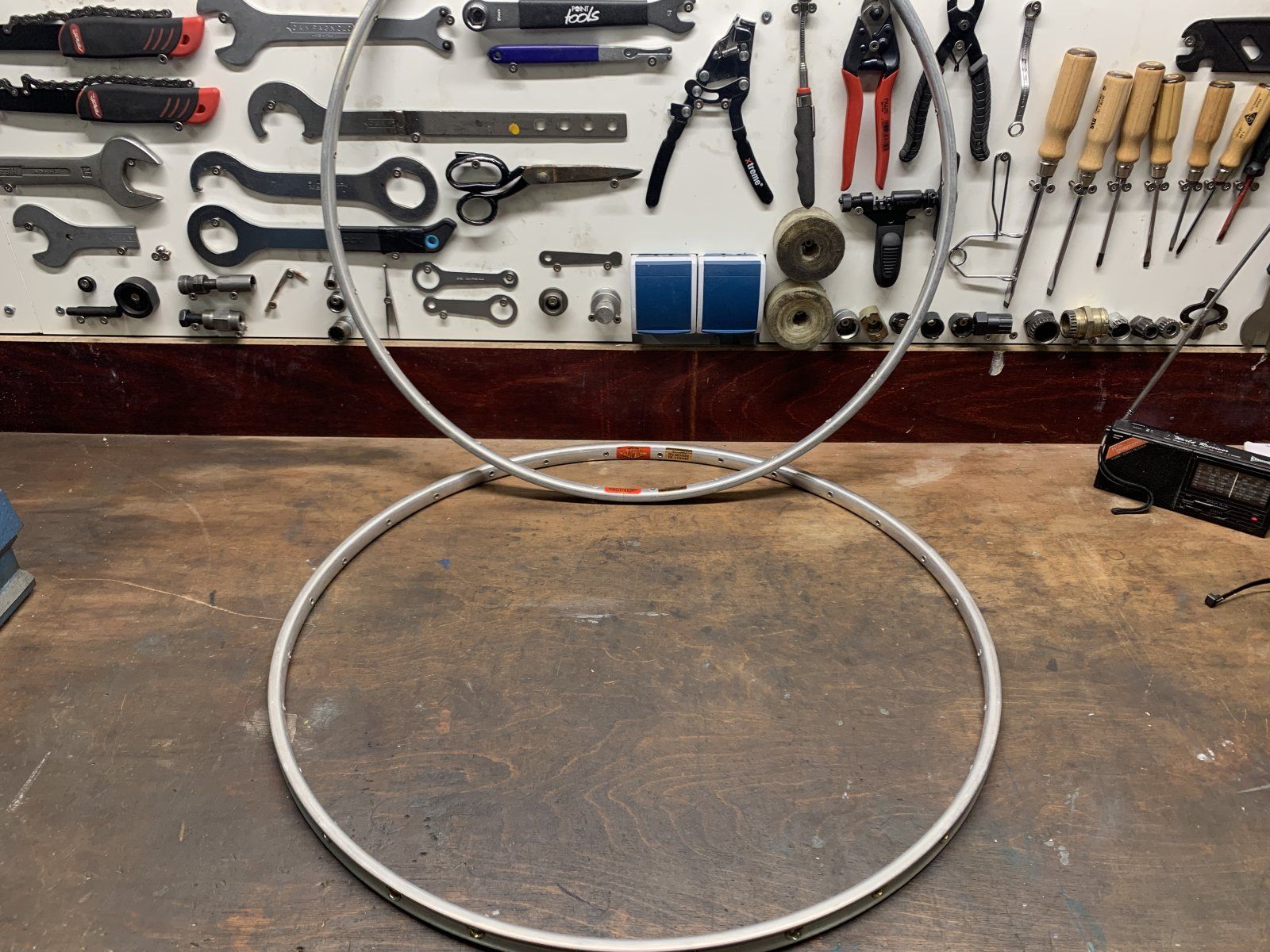

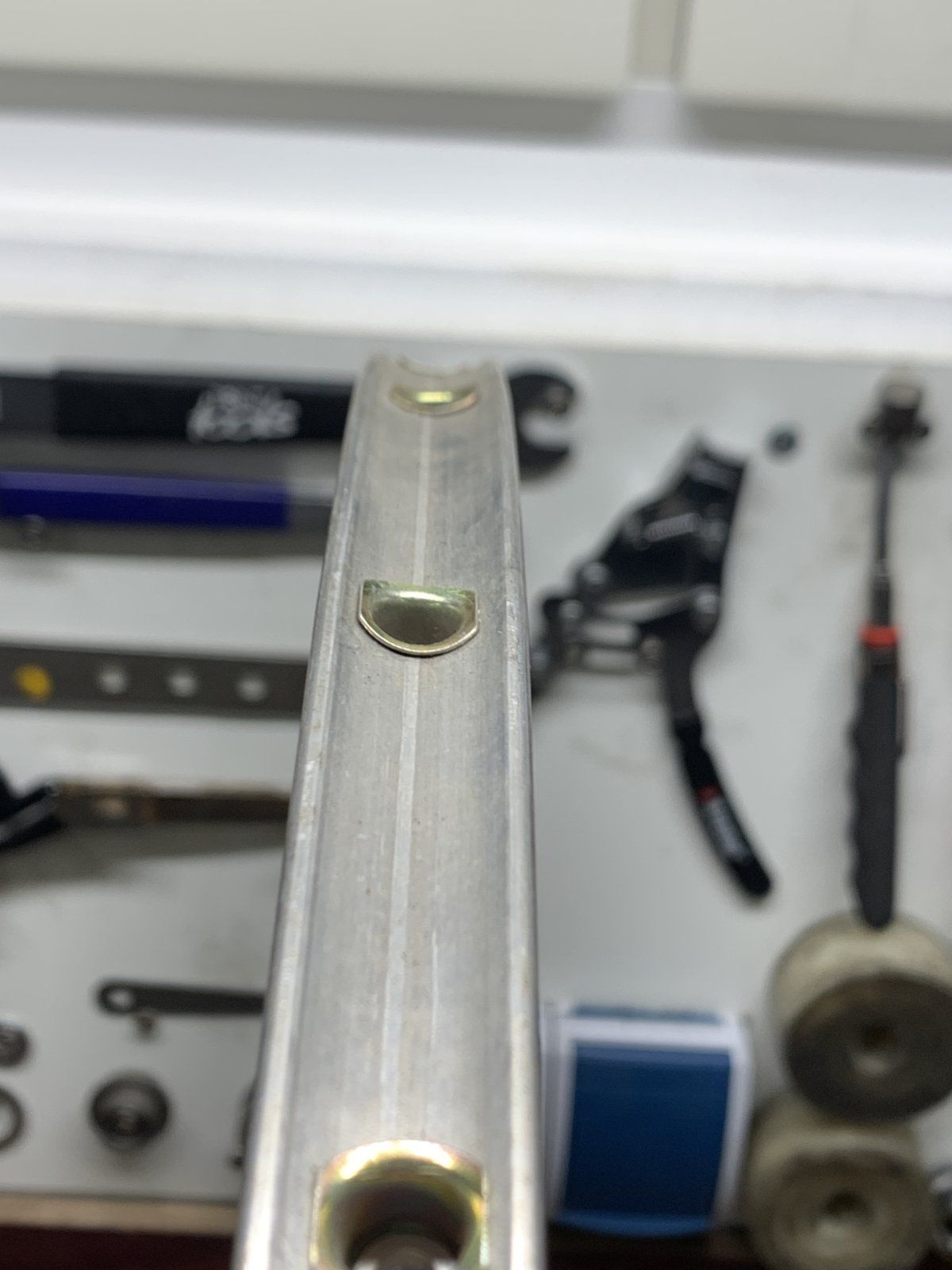

hat jemand von euch Informationen zu den Mavic Record du Monde de l'heure/ Mavic Record du Monde sur Route Felgen? Ich verkaufe aktuell einen Satz silberner Record du Monde de l'heure Felgen (28L) in silbern und finde weder im Brügelmann aus 1972 informationen, noch einen Mavic Katalog, in dem diese Felgen geführt sind. Ich habe auch schon im www.fr geschaut und dort auch nichts gefunden. Beim Brügelmann wurden 1972 schon die späteren Monthlery-Modelle angeboten. Ich hätte das Baujahr der Felgen aus Erfahrung auf die frühen 70er eingeschränkt, wundere mich nur, dass die nirgendwo geführt ist. In der Forums-Suchfunktion habe ich nur Angebote gefunden und leider keine Daten zu der Felge.
Vielleicht weiß da ja jemand von euch mehr zu. Würde mich freuen. VG



[Deine Mudda]

Ich werde aus FR ein Muster aus feinster bretonischer CNC-Kunst erhalten.



[Lorebo]

Am besten ihr lasst euch einen zuschicken und messt den selber aus ... Wer hat einen zum verschicken? Sollen wir eine Sammel-UH dafür aufmachen?

@Benno Berghammer scheint da mehr Druck zu haben. Das Teil kann eine Person mit dem entsprechendem Wissen entspannt alleine entwerfen etc. , da braucht es nicht Zwei.



[Benno Berghammer]

@Benno Berghammer scheint da mehr Druck zu haben. Das Teil kann eine Person mit dem entsprechendem Wissen entspannt alleine entwerfen etc. , da braucht es nicht Zwei.

Druck hab ich keinen, würde das wenn aus Edelstahl machen. Wenn ich mal die ungefähren Maße bekomme, kann ich mal schauen. Probieren und dann jemanden geben der das probiert. Solange ich nichts erhalte passiert aber auch nichts.



[gridno27]

… ich mach das mal - sonst …

… handelt sich um ein 2 mm Blech
Innendirchmesser 12,2 mm
Ringstaerke ca. 2,8 mm -
Insgesamt sind es 18,4 von der graden Kante gemessen

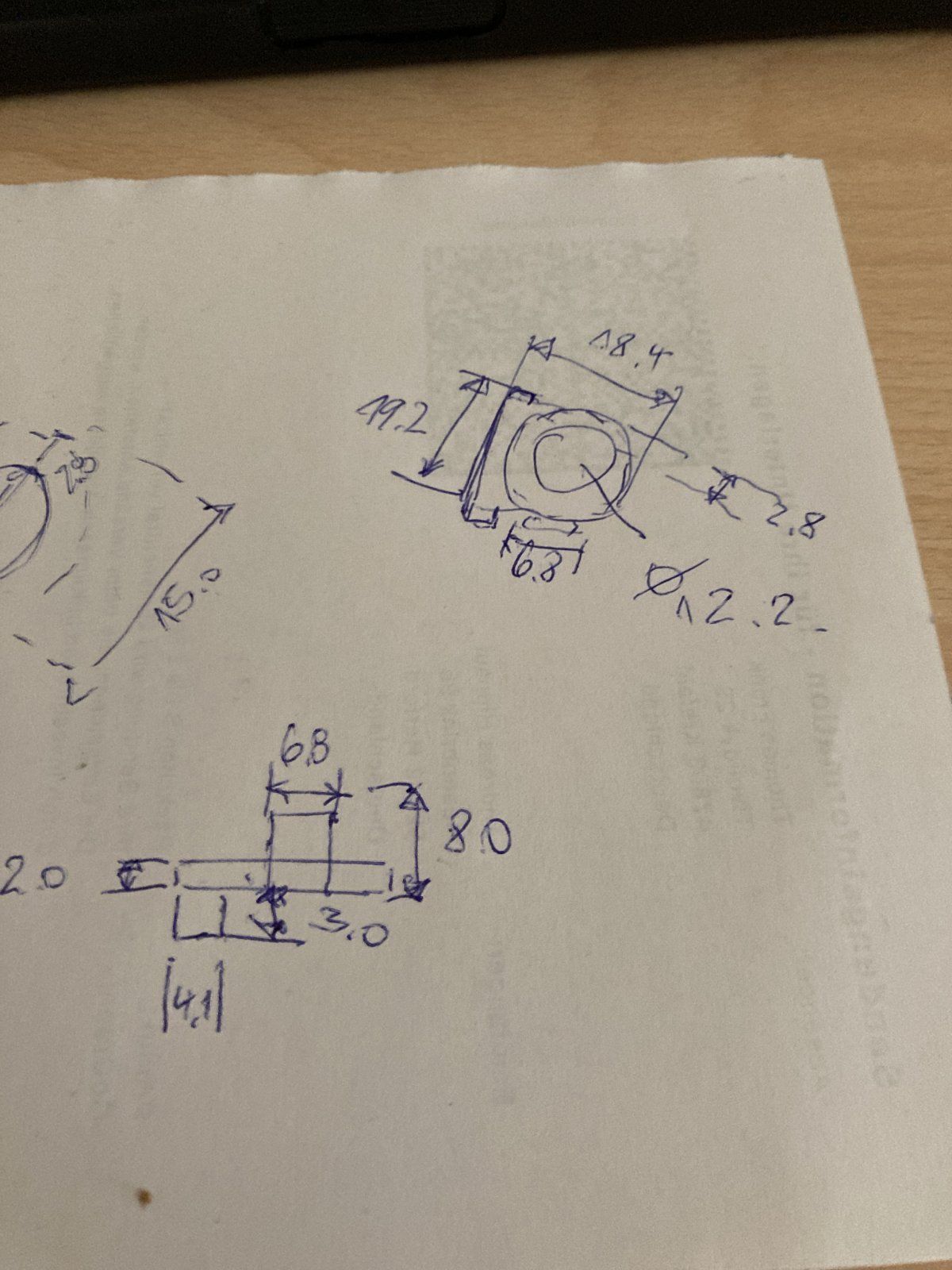

… bin nur Kaufmann ( … aus dem MB) hab’ mal Skizze mit meinen Messungen gemacht - wenn Du noch weitere Angaben benötigst gib einfach Bescheid



[gridno27]

… ich mach das mal - sonst …

… handelt sich um ein 2 mm Blech
Innendirchmesser 12,2 mm
Ringstaerke ca. 2,8 mm -
Insgesamt sind es 18,4 von der graden Kante gemessen

… bin nur Kaufmann ( … aus dem MB) hab’ mal Skizze mit meinen Messungen gemacht - wenn Du noch weitere Angaben benötigst gib einfach Bescheid


Anhang anzeigen 1214664

Die Nase nach oben ist für mich mittig am Aussenring und kann so mit jeweils 3.2 mm zu jeder Seite aus gemittelt werden

Die 2 Nasen mit je 4.1 mm Breite und 3.0 mm nach unten sind an einer rechnerisch um 3.4 mm verlängerten Seite des Aussenring. Der Abstand der Nase nach unten und der mittigen Nase müsste dem nach rechnerisch
3.4 + 7.5 - 4.1 - 3.4 = 3.4 mm sein

Vielleicht kann einer der technisch bewanderten das an so einem Teil nochmal gegenchecken - Danke



[str808]

Hallo zusammen,

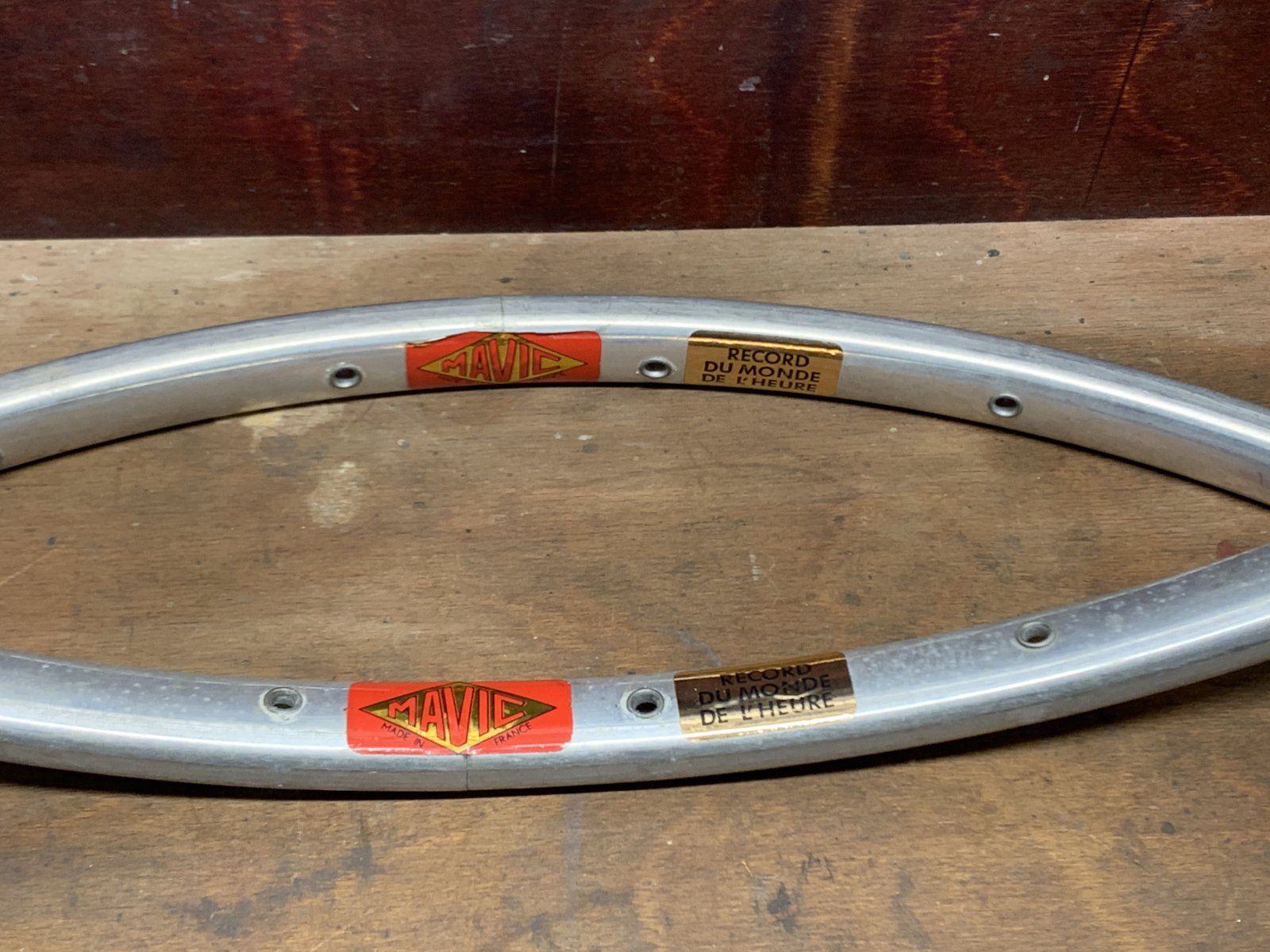

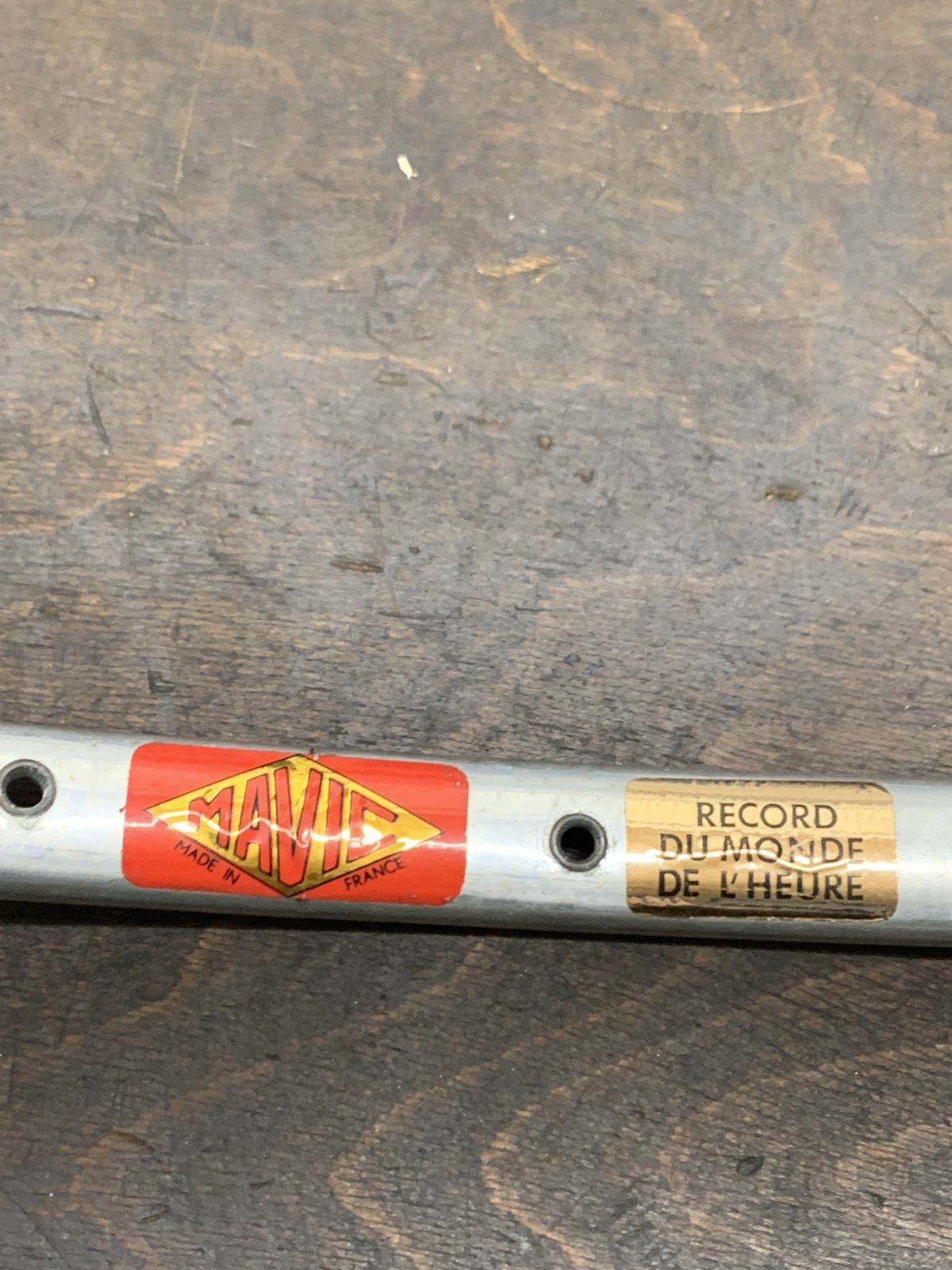

hat jemand von euch Informationen zu den Mavic Record du Monde de l'heure/ Mavic Record du Monde sur Route Felgen? Ich verkaufe aktuell einen Satz silberner Record du Monde de l'heure Felgen (28L) in silbern und finde weder im Brügelmann aus 1972 informationen, noch einen Mavic Katalog, in dem diese Felgen geführt sind. Ich habe auch schon im www.fr geschaut und dort auch nichts gefunden. Beim Brügelmann wurden 1972 schon die späteren Monthlery-Modelle angeboten. Ich hätte das Baujahr der Felgen aus Erfahrung auf die frühen 70er eingeschränkt, wundere mich nur, dass die nirgendwo geführt ist. In der Forums-Suchfunktion habe ich nur Angebote gefunden und leider keine Daten zu der Felge.
Vielleicht weiß da ja jemand von euch mehr zu. Würde mich freuen. VG

Anhang anzeigen 1214598

Viele Infos habe ich auch nicht zu den Felgen gefunden.

Aber ich habe ein Hinterrad für die Bahn:
Mavic Record Du Mone De L'Heure - 28 Titan Speichen! - Record Nabe
Da hat damals jemand richtig Geld hingelegt. Ich denke, sowas wurde nur für Wettkämpfe genutzt.
(Mit meinem dicken Bauch ist auch prompt eine Speiche gerissen, als ich das mal ausprobieren wollte)

Nachtrag: 846g mit Miche Adapter habe ich dafür notiert



[vintage bikes by b]

Viele Infos habe ich auch nicht zu den Felgen gefunden.

Aber ich habe ein Hinterrad für die Bahn:
Mavic Record Du Mone De L'Heure - 28 Titan Speichen! - Record Nabe
Da hat damals jemand richtig Geld hingelegt. Ich denke, sowas wurde nur für Wettkämpfe genutzt.
(Mit meinem dicken Bauch ist auch prompt eine Speiche gerissen, als ich das mal ausprobieren wollte)

Alles klar, danke. Ich habe die Felgen auch schon oft auf an Laufrädern für die Straße gesehen, was mich auch etwas gewundert hat. Der Name spricht ja eher nicht dafür.



[heroin77]

also ich würde mich auch schonmal als abnehmer für 2 schaltwerkanschläge outen.



[Thomthom]

28Loch
