Der Mavic Thread

[Benno Berghammer]

… ich mach das mal - sonst …

… handelt sich um ein 2 mm Blech
Innendirchmesser 12,2 mm
Ringstaerke ca. 2,8 mm -
Insgesamt sind es 18,4 von der graden Kante gemessen

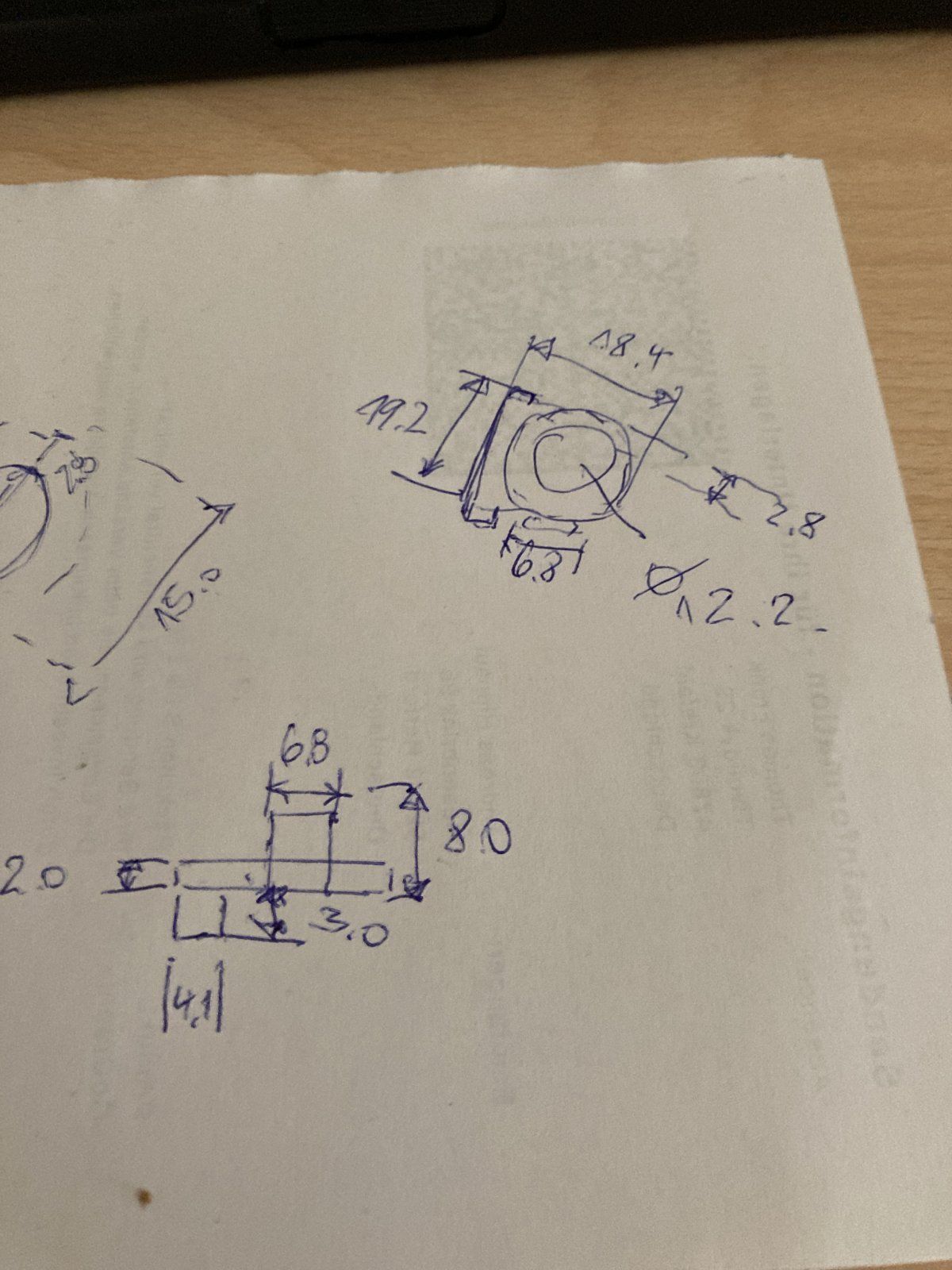

… bin nur Kaufmann ( … aus dem MB) hab’ mal Skizze mit meinen Messungen gemacht - wenn Du noch weitere Angaben benötigst gib einfach Bescheid


Anhang anzeigen 1214664

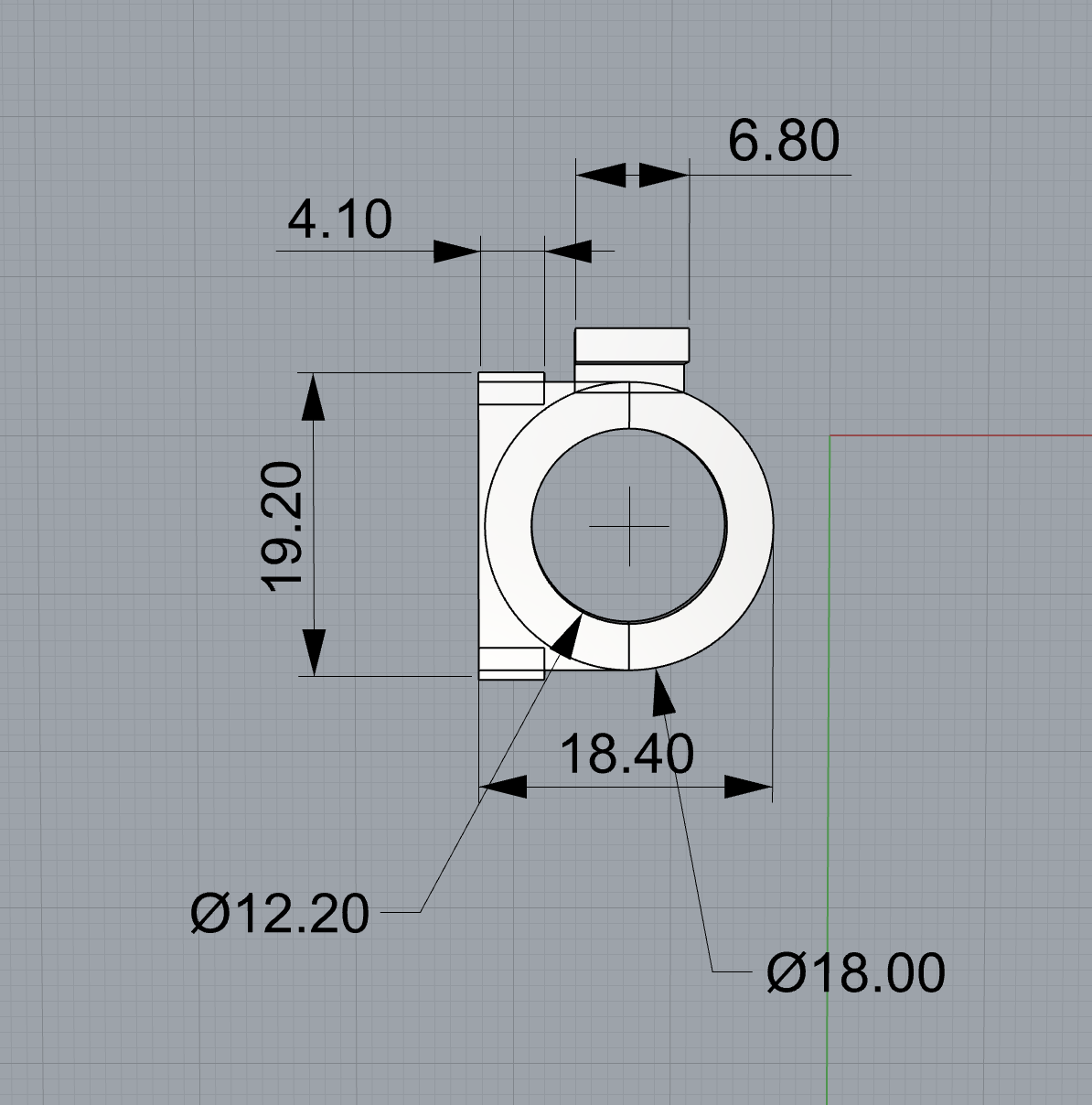

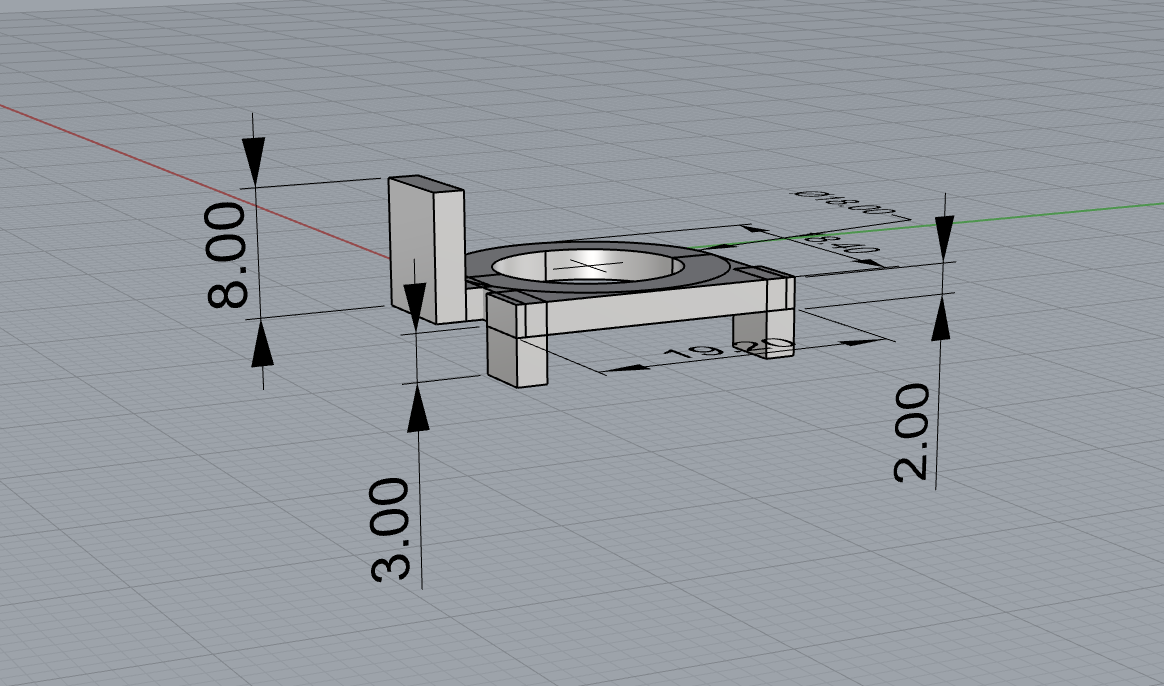

Deine Skizze war etwas schwer zu lesen, aber ich denke ich habs hingebracht?
Habs jetzt nur kurz rudimentär gemacht um mich nochmal zu versichern, dass es passt. Dann übertrag ich das noch in ein anderes Programm



[gridno27]

Deine Skizze war etwas schwer zu lesen, aber ich denke ich habs hingebracht?
Habs jetzt nur kurz rudimentär gemacht um mich nochmal zu versichern, dass es passt. Dann übertrag ich das noch in ein anderes Programm

Passt so !!!



[Benno Berghammer]

Passt so !!!

ich habs gestern noch schnell konstruiert jedoch hat man bei ner Biegung (im Programm) immer einen zu großen Radius. Deshalb funktioniert das nicht so recht. (Original vermutlich ein Stanzteil) Vermutlich wäre es am einfachsten das Teil Abgewickelt zu lasern und jeder klopft sich das selbst hin. Ein Werkzeug für meine Luftdruckpresse zu bauen ist mir etwas zu viel Aufwand....



[gridno27]

Laserschnitt - Ok dann kann jeder selbst in Handarbeit entgraten und es sind nur 90° Biegungen. Die sollten sich doch mit Hilfe eines Schraubstockes doch machen lassen einfach - was denkst Du ?

Hast Du schon eine grobe Vorstellung was das an Kosten pro Teil machen wird



[petbo]

Laserschnitt - Ok dann kann jeder selbst in Handarbeit entgraten und es sind nur 90° Biegungen. Die sollten sich doch mit Hilfe eines Schraubstockes doch machen lassen einfach - was denkst Du ?

Hast Du schon eine grobe Vorstellung was das an Kosten pro Teil machen wird

Ich hab mal welche zur Probe bestellt. (kann aber etwas dauern)
Wenn alles funktioniert wird das Teil wohl sicher deutlich unter 20 € (incl. Versand) kosten.
Ich werde berichten...



[Deine Mudda]

Ich hab hier ja ein ganz schönes Fässchen geöffnet mit meiner Anfrage So ein popeliges Bauteil aber es scheint ja sehr oft zu fehlen



[grumpy0ldman]

Die Tage wurden in der Bucht ein paar recht interessante Mavic Teile für kleinere Unsummen verkauft.
Ich datiere die Teile grob auf 1980/81 als Mavic den Anbieter und das Erscheinungsbild der Marke/Logo etc. verändert hat. Ich hatte aus der Zeit auch mal ein dazu passendes Schaltwerk.

Ich halte die Teile für echt und denke es waren Nullserien oder Displayprodukte.

420 Bremszangen
500 Naben (das sah man auf einem der anderen Auktiionsbilder)

von einem anderen Anbieter
410 Bremshebel gefräste Schrift



[grumpy0ldman]

Es gab da noch ein paar mehr Varianten, wie der Faden hier lehrt

Pic: @Nik S.

Pic: @grumpy0ldman



[gridno27]

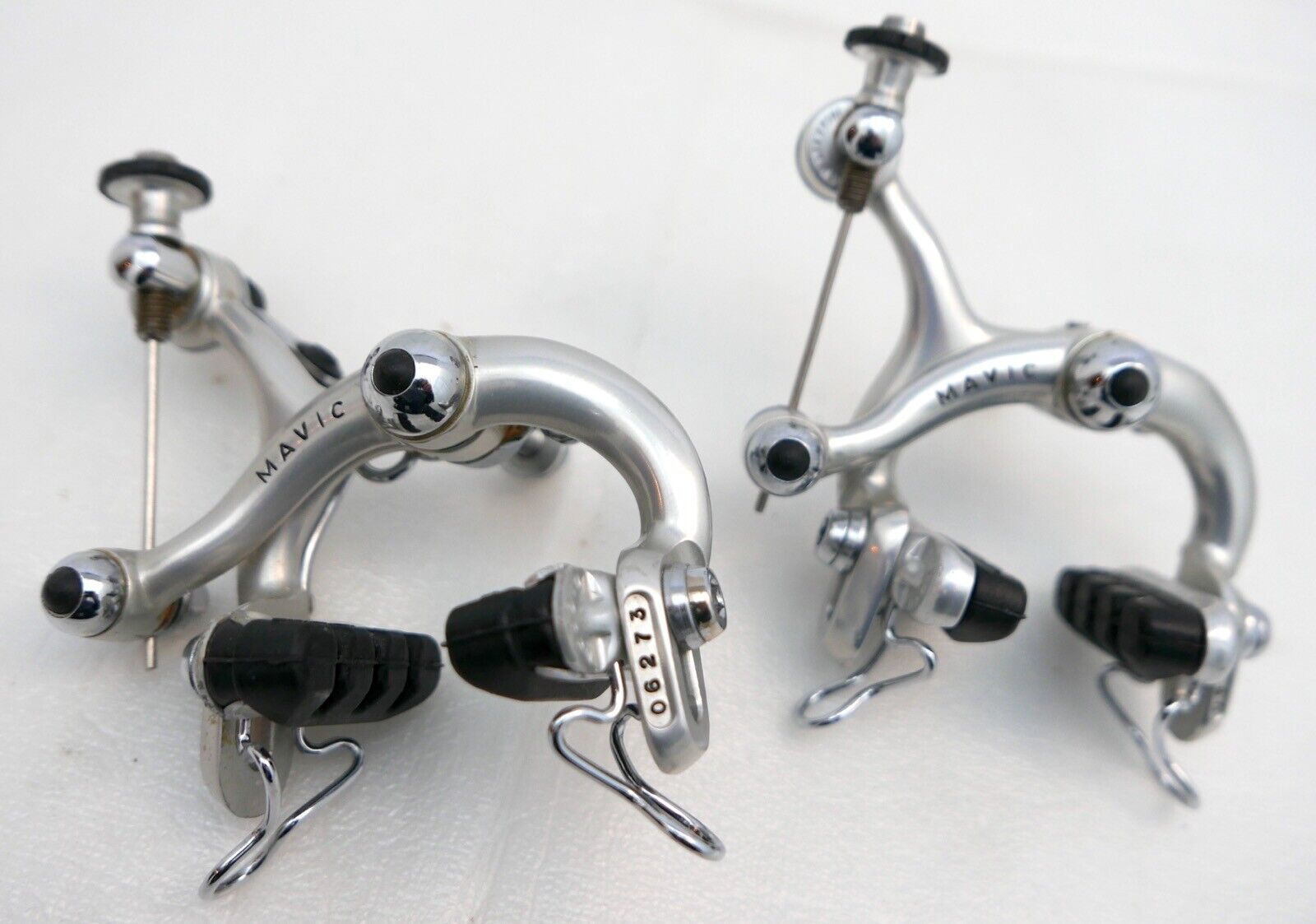

Die Tage wurden in der Bucht ein paar recht interessante Mavic Teile für kleinere Unsummen verkauft.
Ich datiere die Teile grob auf 1980/81 als Mavic den Anbieter und das Erscheinungsbild der Marke/Logo etc. verändert hat. Ich hatte aus der zteit auch mal ein dazu passendes Schaltwerk.

Ich halte die Teile für echt und denke es waren Nullserien oder Displayprodukte.

420 Bremszangen

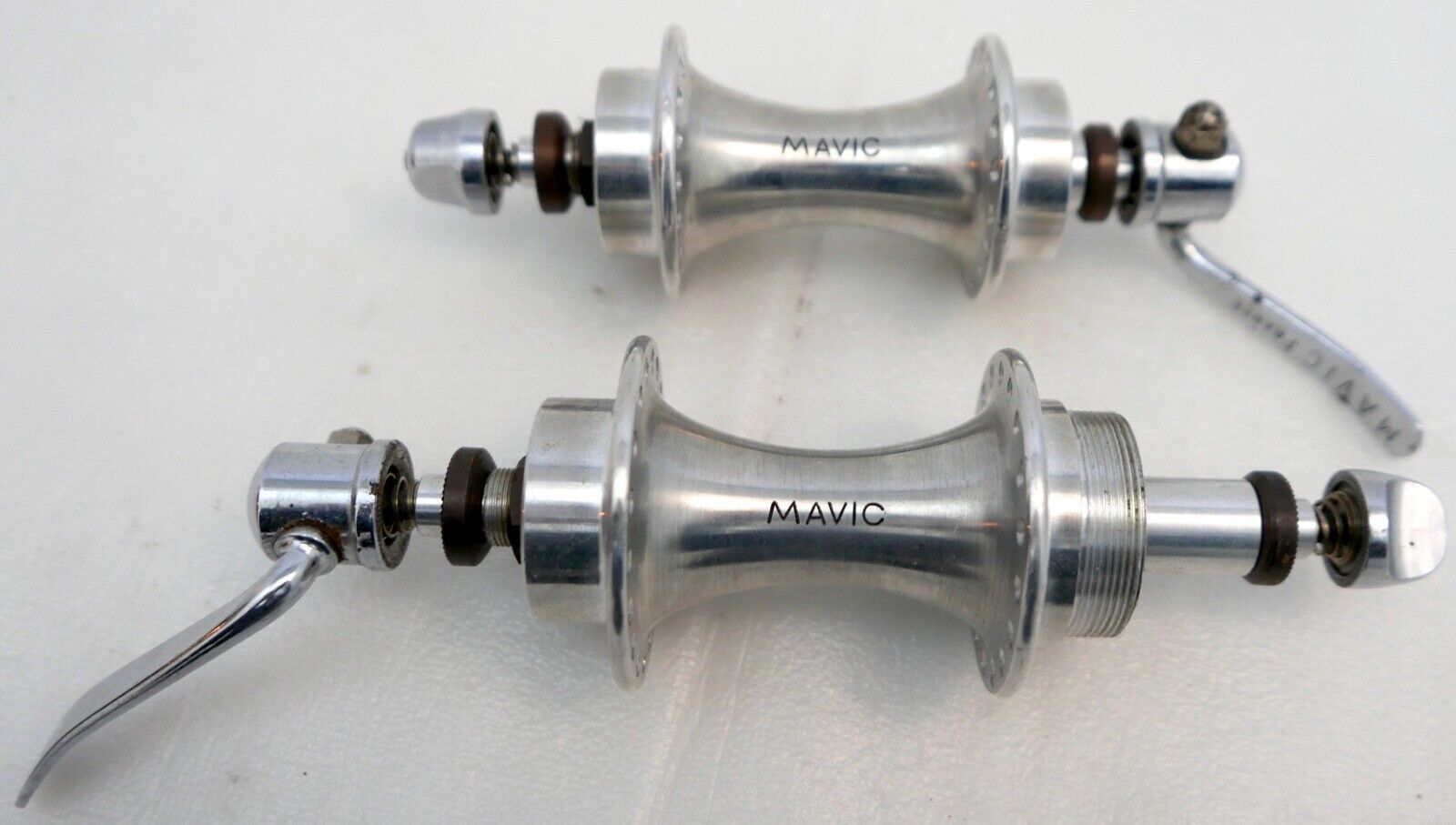

500 Naben (das sah man auf einem der anderen Auktiionsbilder)

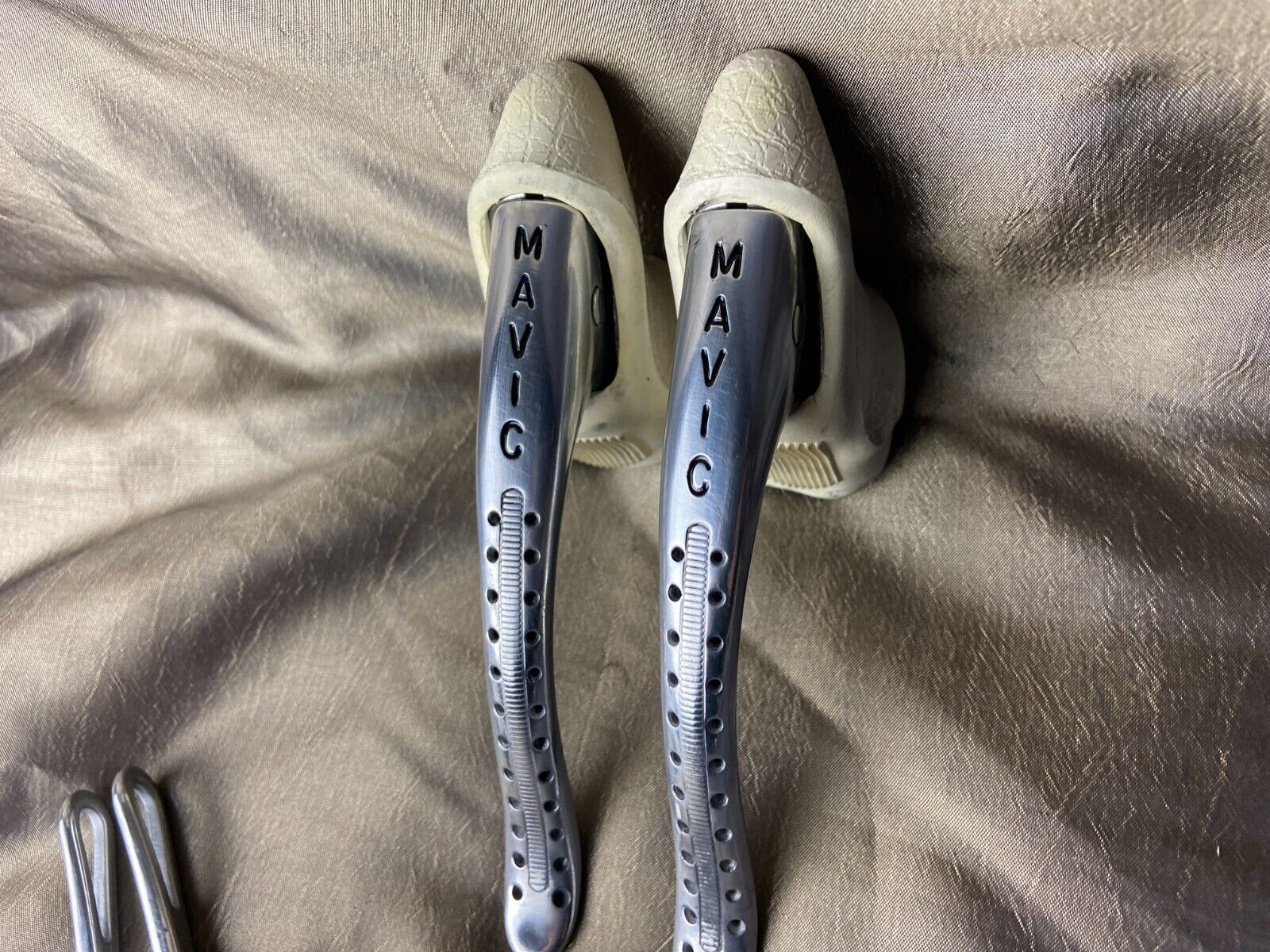

410 Bremshebel

Anhang anzeigen 1221053Anhang anzeigen 1221054Anhang anzeigen 1221055

Das sind doch 1st Gen MAVIC 410 (Modolo Speedy) aus dem MAVIC Ensemble Sport Ende 70s mit Muttern die späteren hatten dann die kantigen Bremsarme und Hülsen - hab grad welche mit Modolos
fürs CMP umgebaut

- die 420 ( Modolo Professional) …hier am France-Loire Vitus hatten den gleichen Öffnungsmechanismus und Verstellerv in silber wie die braunen 430 SSC (Modolo Master Pro)



[grumpy0ldman]

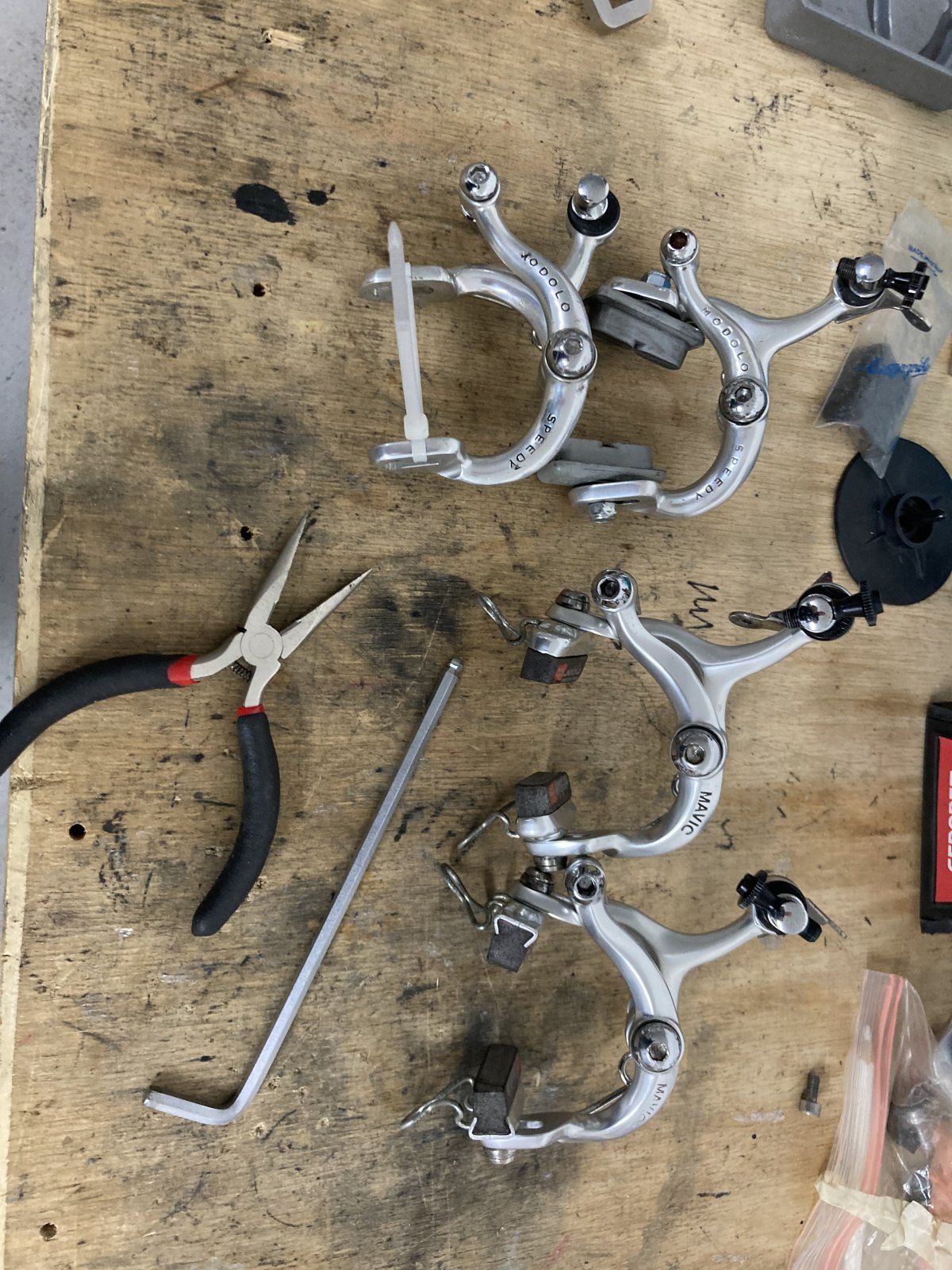

Das sind doch 1st Gen MAVIC 410 (Modolo Speedy) aus dem MAVIC Ensemble Sport Ende 70s mit Muttern die späteren hatten dann die kantigen Bremsarme und Hülsen - hab grad welche mit Modolos
fürs CMP umgebaut
Anhang anzeigen 1221073

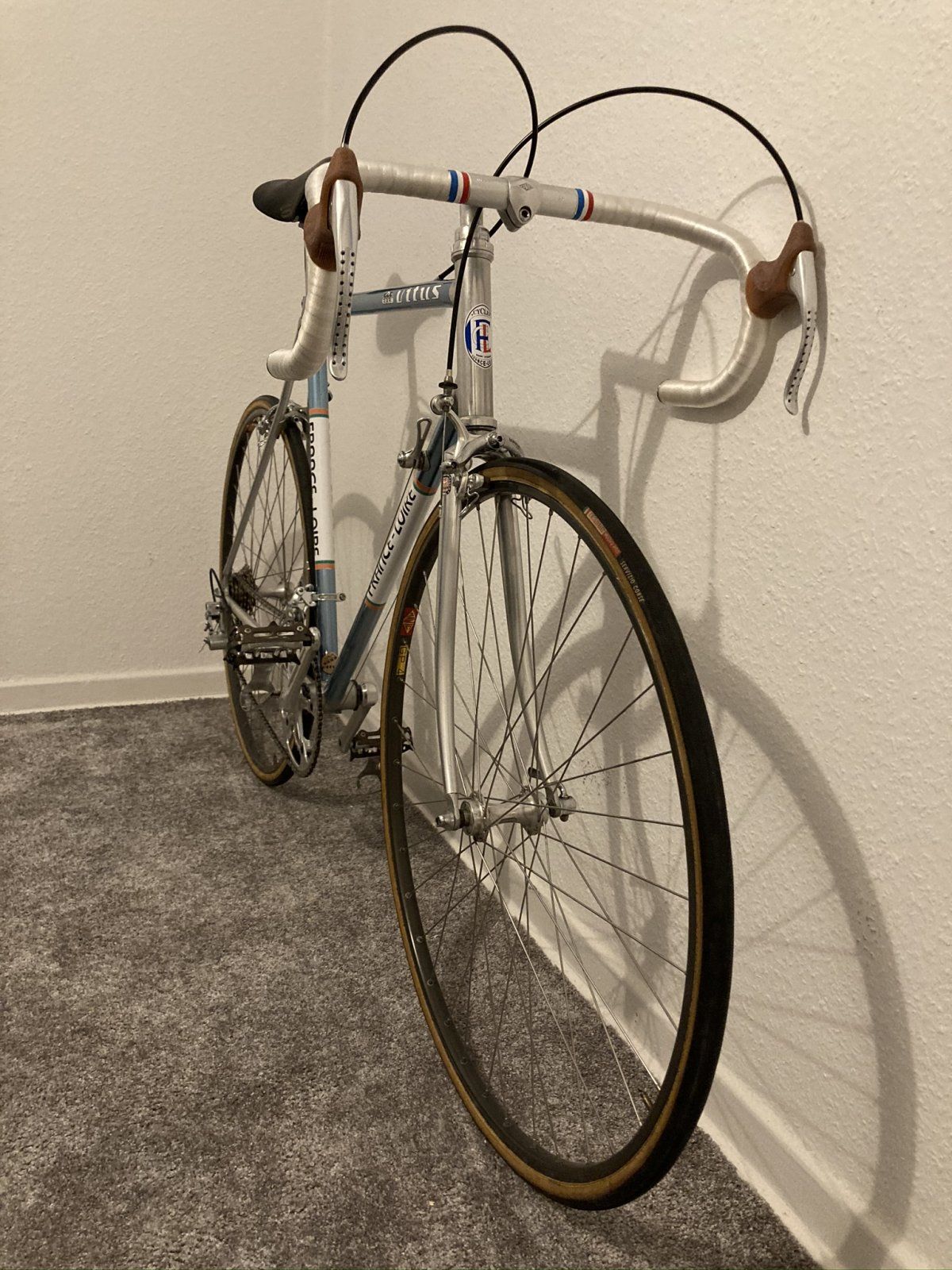

- die 420 ( Modolo Professional) …hier am France-Loire Vitus hatten den gleichen Öffnungsmechanismus und Verstellerv in silber wie die braunen 430 SSC (Modolo Master Pro)Anhang anzeigen 1221084

Es sind frühre Modolo Professional Bremszangen (siehe die Nr in der Bremsbackenaufnahme) aber mit MAVIC Gravur und damit 420er.
Meine 420er haben MAVIC und MODOLO eingravaiert aber keine NR. mehr.
Die Preofessionals und die Speedys sind was Schnellspanner, Mittelbolzen und Zugbefestigung angeht nicht kompatibel. Die Bohrungen für die Speedys sind alle kleiner. Bei den Speedys sind Kunststtoffteile verwendet, bei den Pros nicht. etc etc.

Die 420er basierten bis etwa 1984 auf den Modolo Professionals, danach auf den Master Pro.
Die 410er basierten auf den Speedys.
Das gilt für Bremskörper wie Bremshebel.

Die oben abgebildeten Teile, entsprechen nicht den Katalog- und der Serienausfertigung. Sie sind besonders.
@gridno27 Deine helle 430er Bremsen übrigens auch. Ich hab auch so ein Set und vermute, dass es eine Teamausführung war. Es gab auch helle 430er Bremshebel.

Und es gab 430er Bremshebel in Dunkel mit UND ohne Löcher auf der Rückseite, @erni65 hat die sogar am selben Lenker (gehabt).



[grumpy0ldman]

Mal noch was anderes für alle Interessierten (leider Französisch) ist ja über Mavic.... ein Podcast
https://podcasts.apple.com/fr/podcast/le-design-parmi-les-gens/id1579585641?i=1000597095121



[erni65]

Es sind frühre Modolo Professional Bremszangen (siehe die Nr in der Bremsbackenaufnahme) aber mit MAVIC Gravur und damit 420er.
Meine 420er haben MAVIC und MODOLO eingravaiert aber keine NR. mehr.
Die Preofessionals und die Speedys sind was Schnellspanner, Mittelbolzen und Zugbefestigung angeht nicht kompatibel. Die Bohrungen für die Speedys sind alle kleiner. Bei den Speedys sind Kunststtoffteile verwendet, bei den Pros nicht. etc etc.

Die 420er basierten bis etwa 1984 auf den Modolo Professionals, danach auf den Master Pro.
Die 410er basierten auf den Speedys.
Das gilt für Bremskörper wie Bremshebel.

Die oben abgebildeten Teile, entsprechen nicht den Katalog- und der Serienausfertigung. Sie sind besonders.
@gridno27 Deine helle 430er Bremsen übrigens auch. Ich hab auch so ein Set und vermute, dass es eine Teamausführung war. Es gab auch helle 430er Bremshebel.

Und es gab 430er Bremshebel in Dunkel mit UND ohne Löcher auf der Rückseite, @erni65 hat die sogar am selben Lenker (gehabt).

Die bremsen noch bei mir und sogar gleich!



[heroin77]

Die Tage wurden in der Bucht ein paar recht interessante Mavic Teile für kleinere Unsummen verkauft.
Ich datiere die Teile grob auf 1980/81 als Mavic den Anbieter und das Erscheinungsbild der Marke/Logo etc. verändert hat. Ich hatte aus der Zeit auch mal ein dazu passendes Schaltwerk.

Ich halte die Teile für echt und denke es waren Nullserien oder Displayprodukte.

420 Bremszangen
500 Naben (das sah man auf einem der anderen Auktiionsbilder)

von einem anderen Anbieter
410 Bremshebel gefräste Schrift

ne einzelne vorderrad bremse mit modolo professional nummerierung und mavic gravur gabs auch die tage auf kleinanzeigen für sowas wie 30 euro. ich war leider zu spät
vielleicht waenr das ja auch keine prototypen sondern die erste charge aus der modolo produktion?



[grumpy0ldman]

ne einzelne vorderrad bremse mit modolo professional nummerierung und mavic gravur gabs auch die tage auf kleinanzeigen für sowas wie 30 euro. ich war leider zu spät
vielleicht waenr das ja auch keine prototypen sondern die erste charge aus der modolo produktion?

Möglich wäre es.
edit: Ich mein auch keine Prototypen. Sondern tatsächlich Null-Serie, das sind die ersten (oftmals) 100 Stück, die unter Serien Bedinungen gefertigt wurden, auch als Vorserie bekannt, dann aber nochmal für die Serie auf Effizienz und Kosten nachgearbeitet wurden. Aus Marketing- und Akzeptanzgründen erscheint es mir sinnvoll das Mavic auf die Bekanntheit und Wertschätzung von Modolo aufgebauen wollte.

Ich nahm das bislang von der mit Mavic+Modolo geprägten Version an. Da es dazu auch Bremsgriffe gab.
Dokumentiert sind aber weder die eine noch die andere Ausführung.

30€ ist ein Lach, das Set in UK ging für 240+Versand weg. In unserem Fall käme dann noch EinfuhrUST dazu, womit man grob überschlagen 310€ hätte anlegen müssen.



[gridno27]

Es sind frühre Modolo Professional Bremszangen (siehe die Nr in der Bremsbackenaufnahme) aber mit MAVIC Gravur und damit 420er.
Meine 420er haben MAVIC und MODOLO eingravaiert aber keine NR. mehr.
Die Preofessionals und die Speedys sind was Schnellspanner, Mittelbolzen und Zugbefestigung angeht nicht kompatibel. Die Bohrungen für die Speedys sind alle kleiner. Bei den Speedys sind Kunststtoffteile verwendet, bei den Pros nicht. etc etc.

Die 420er basierten bis etwa 1984 auf den Modolo Professionals, danach auf den Master Pro.
Die 410er basierten auf den Speedys.
Das gilt für Bremskörper wie Bremshebel.

Die oben abgebildeten Teile, entsprechen nicht den Katalog- und der Serienausfertigung. Sie sind besonders.
@gridno27 Deine helle 430er Bremsen übrigens auch. Ich hab auch so ein Set und vermute, dass es eine Teamausführung war. Es gab auch helle 430er Bremshebel.

Und es gab 430er Bremshebel in Dunkel mit UND ohne Löcher auf der Rückseite, @erni65 hat die sogar am selben Lenker (gehabt).

OK - wieder was gelernt. Bin ja nicht der absolute Experte und kann Deiner Argumentation sowieso nichts entgegensetzen.
Aber die Mittelbolzen der hier abgebildeten Speedy ließen sich problemlos in die nebenstehenden MAVIC Bremskörper einbauen. So konnte ich die MAVIC auf Mutternbefestigugn für das CMP umbauen.



[grumpy0ldman]

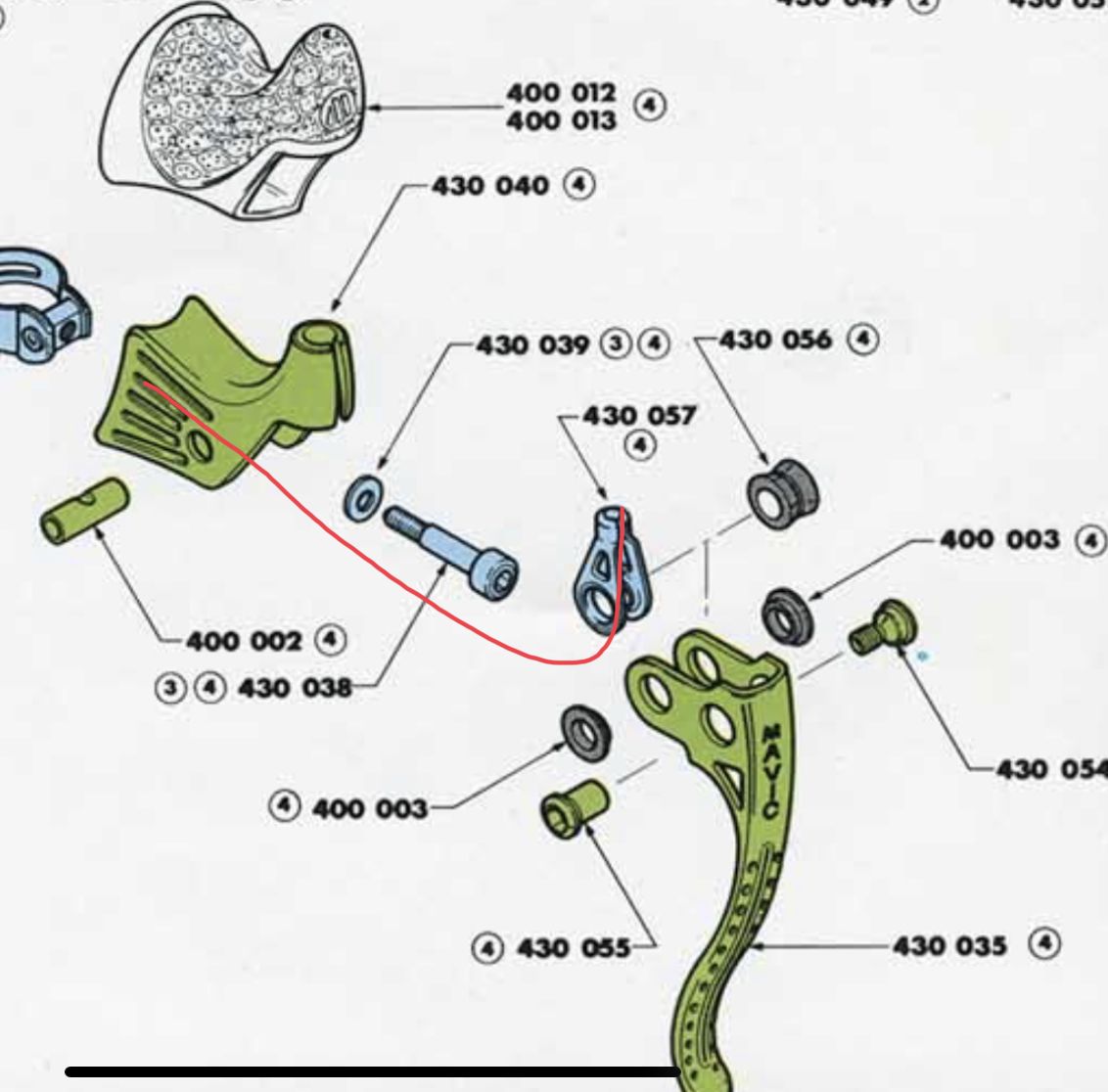

Nein, der zeigt nach oben und wird dann anstatt oben, hinten raus gelegt.Anhang anzeigen 1180493

Modolo Conversion Kit,



[grumpy0ldman]

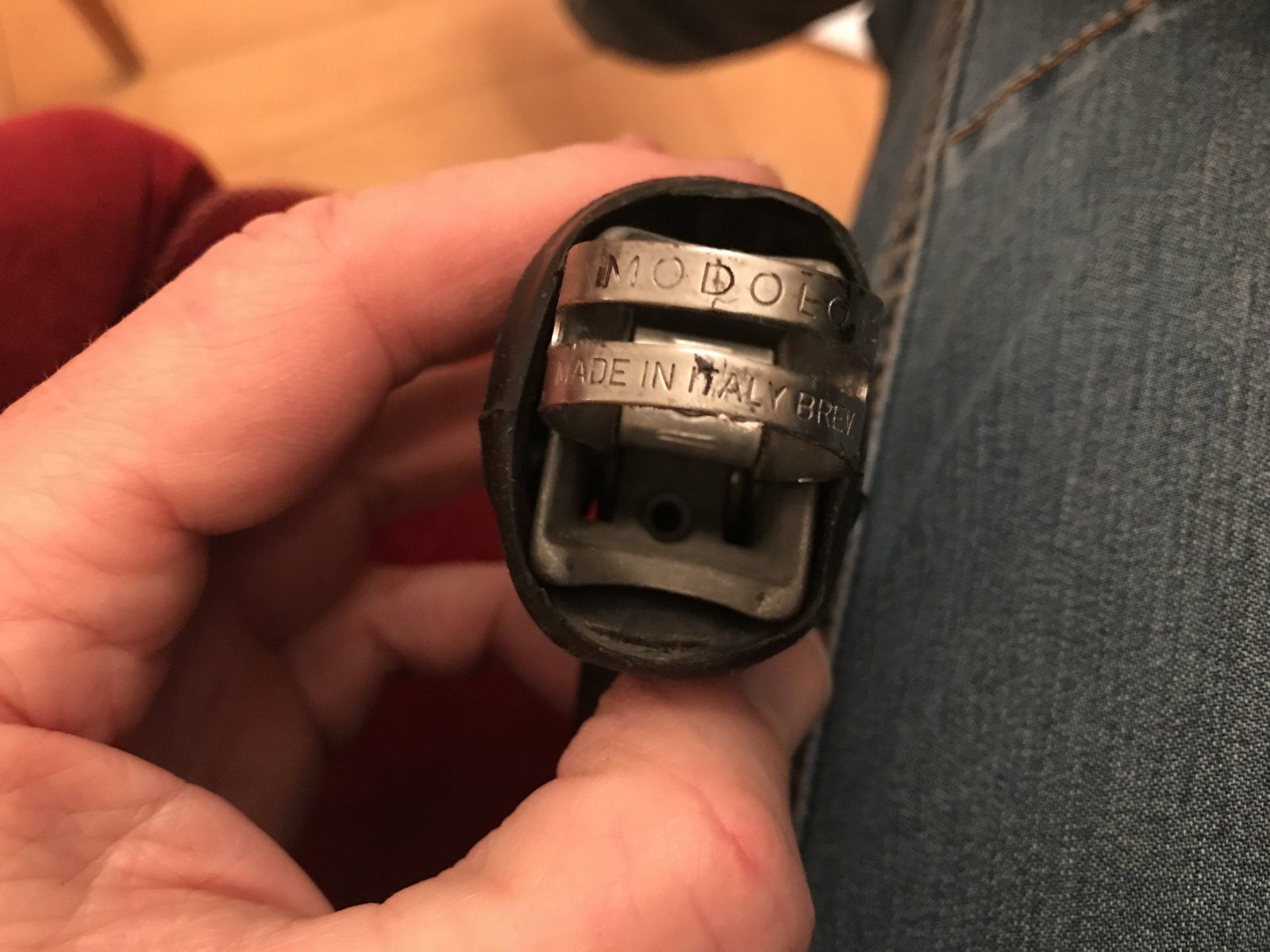

Ich möchte 430 BH von Mavic von Non auf Aero umbauen. Dann muss ich die bronzenen Schrauben lösen und das Innere Gehänge nach unten hängend umbauen?
Und wo passt dann die Zughüllen längs? Da ist ja keine Aussparung…..?Anhang anzeigen 1180457

Sorry Ernst, jetzt erst gelesen.

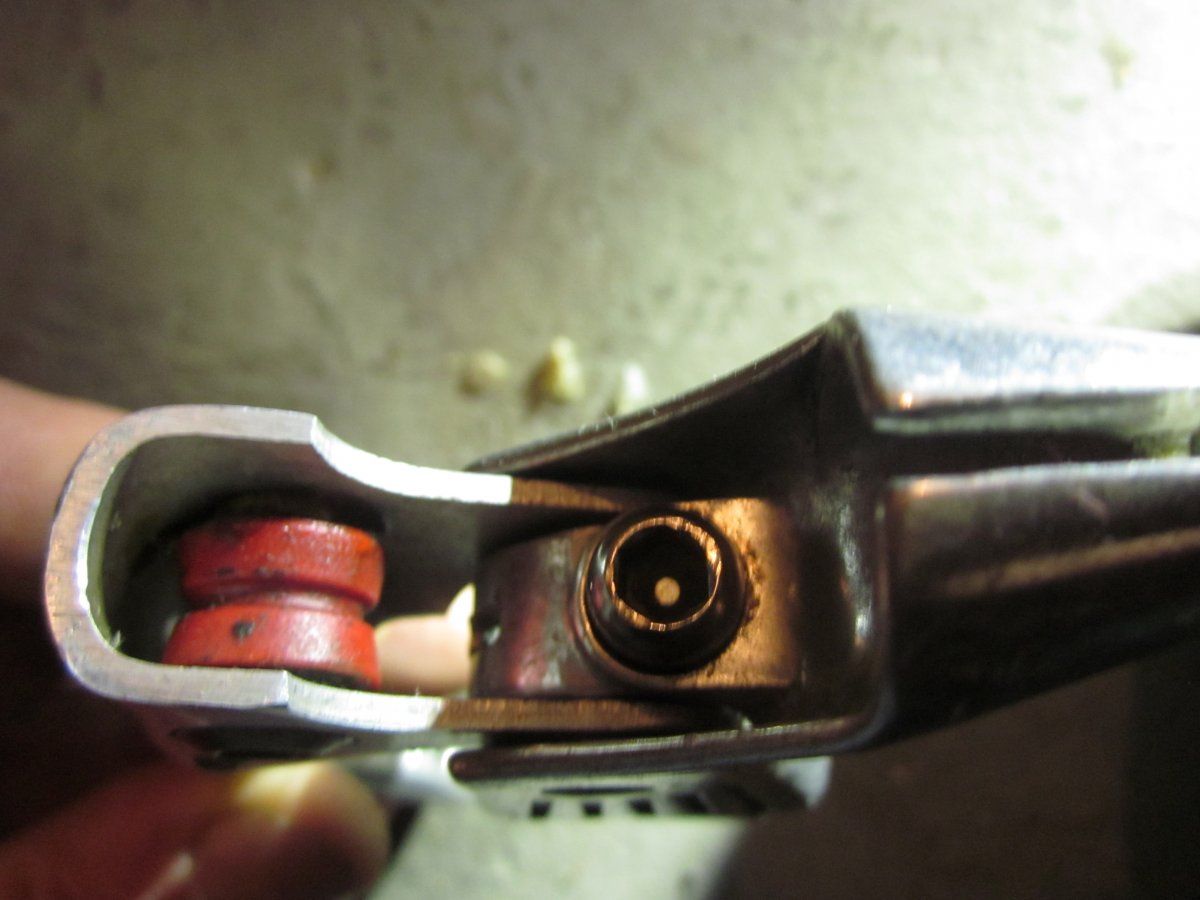

Dafür brauchst Du die roten Kuststoff Rollen zur Umlenkung. Das Blechteil das derzeit da drin sitzt muss raus.
Umdrehen nutzt nix.



[vintage bikes by b]

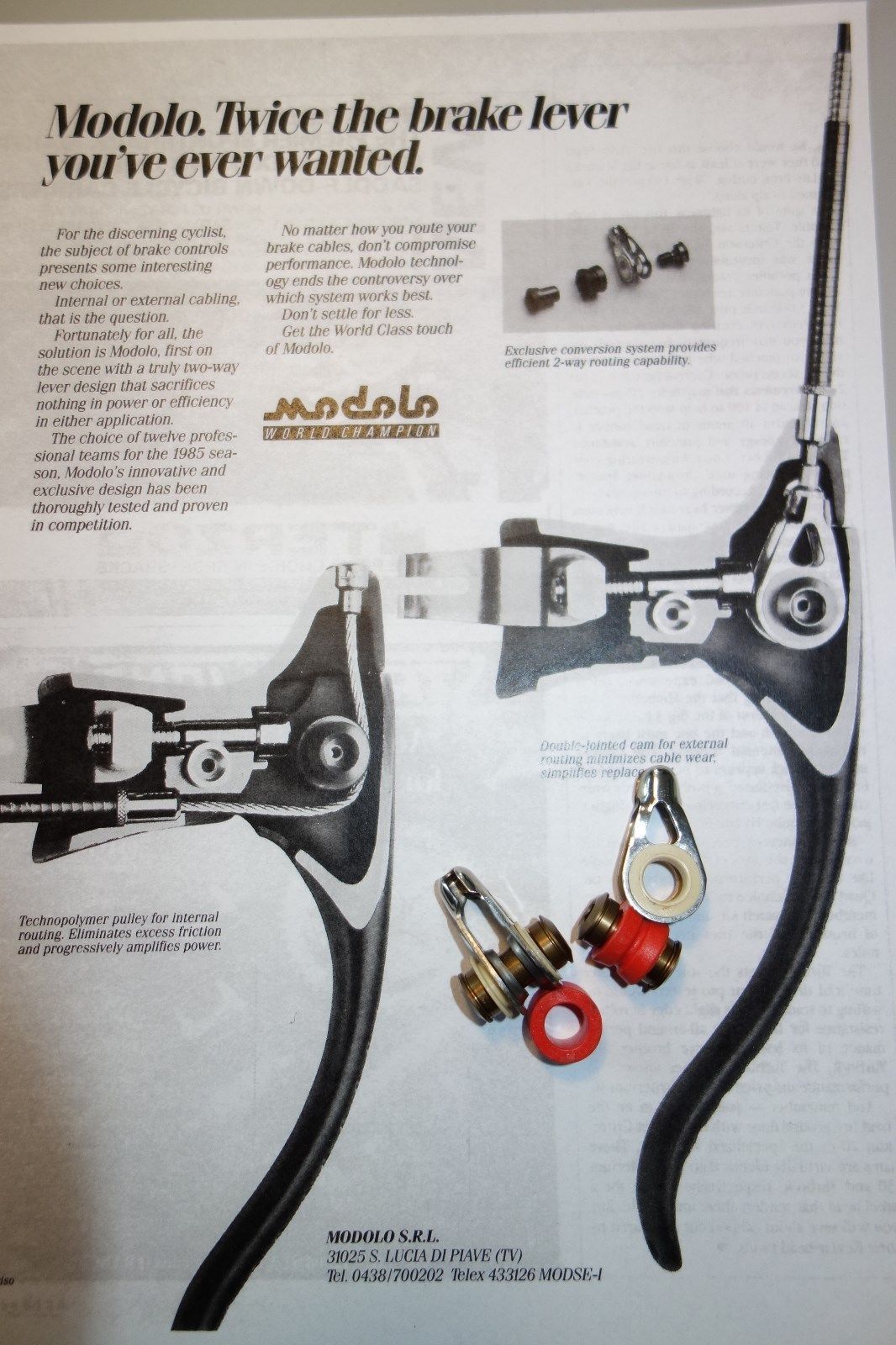

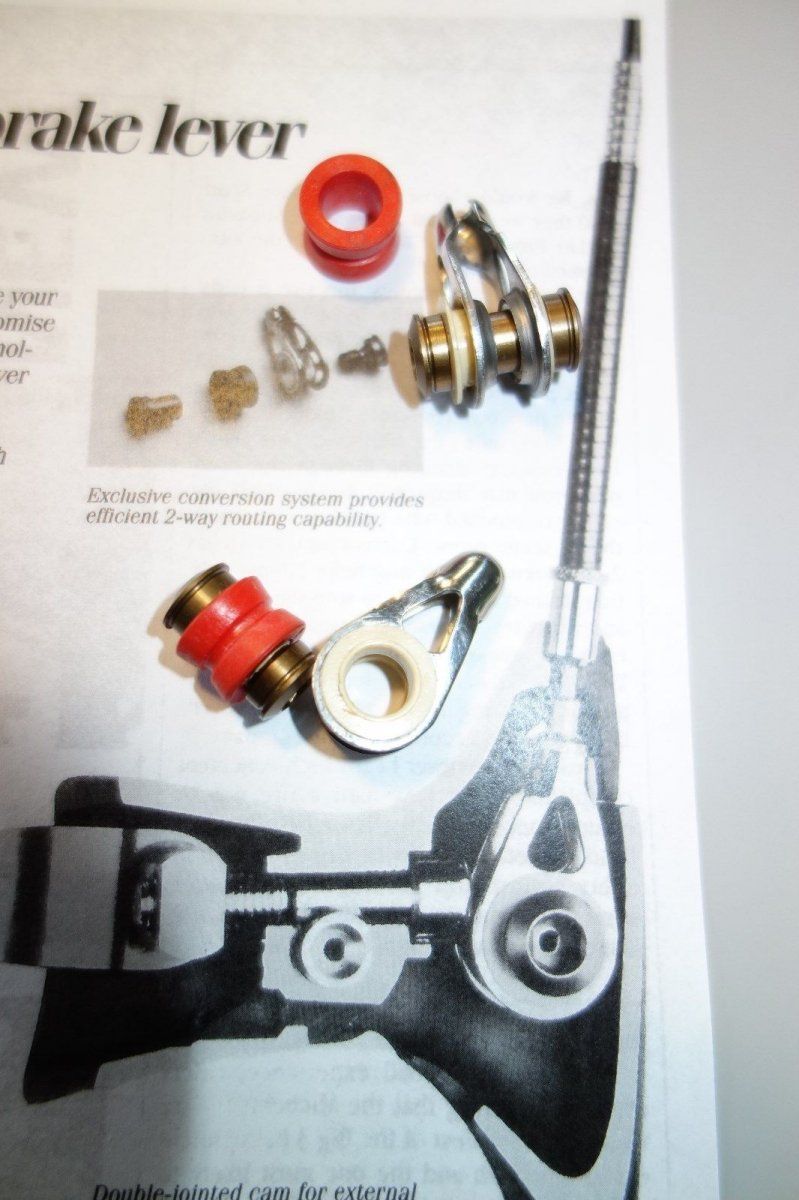

Modolo Conversion Kit,
Anhang anzeigen 1221776

Sorry Ernst, jetzt erst gelesen.
Dafür brauchst Du die roten Kuststoff Rollen zur Umlenkung. Das Blechteil das derzeit da drin sitzt muss raus.
Umdrehen nutzt nix.

Ich habe eine Kiste mit Kleinteilen gekauft und in dieser Kiste lag ein Zettel, entweder auf englischer, oder auf französischer Sprache (handgeschrieben), der mir irgendetwas über ein Mavic-Conversion-Kit mitteilte. Es war genau dieses Teil drin. Ich glaube zwei Mal, bin mir dessen aber nicht sicher. Was ein Zufall, dass ich das erst am letzten Wochenende in der Hand hatte und es jetzt hier Thema ist. Ich muss da mal dringend Bilder von machen und hier posten glaube ich.



[gridno27]

Sorry Ernst, jetzt erst gelesen.
Dafür brauchst Du die roten Kuststoff Rollen zur Umlenkung. Das Blechteil das derzeit da drin sitzt muss raus.
Umdrehen nutzt nix.

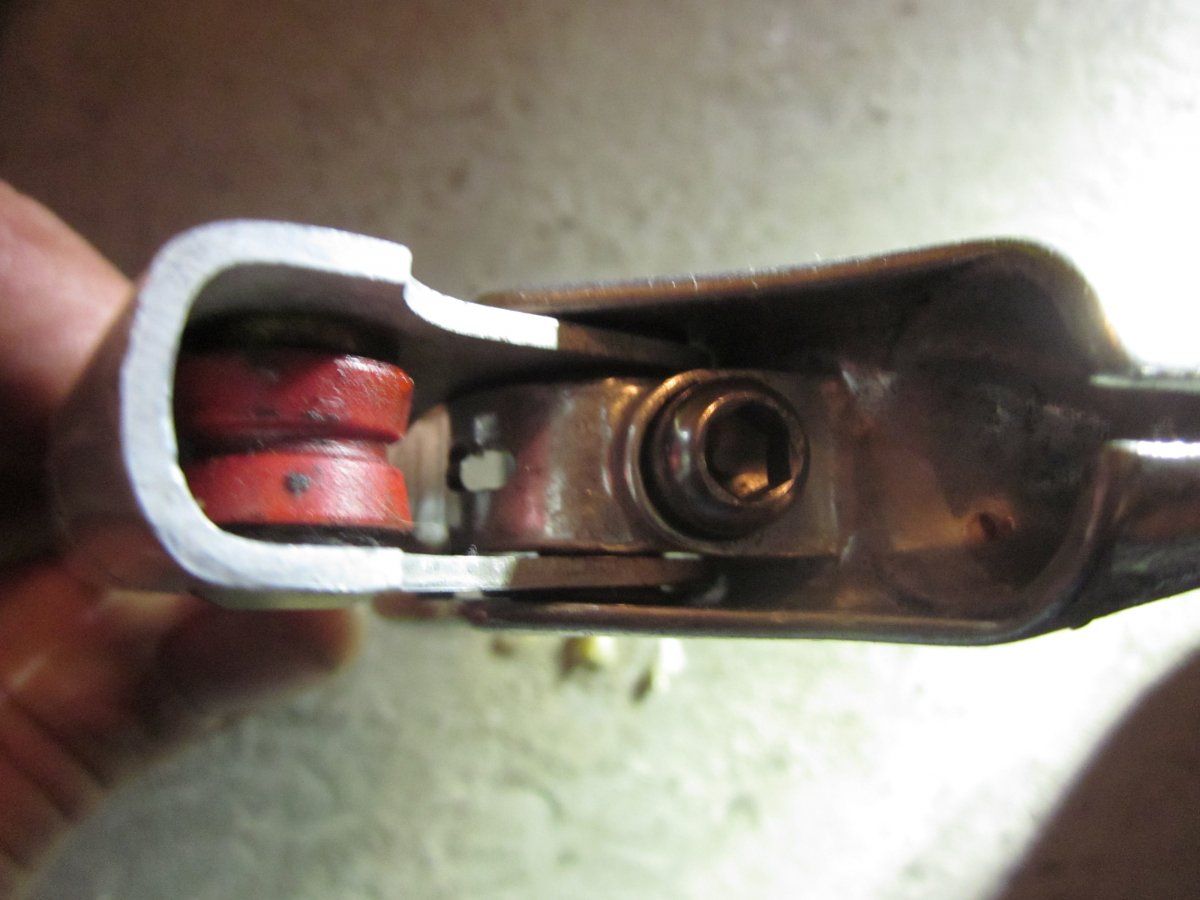

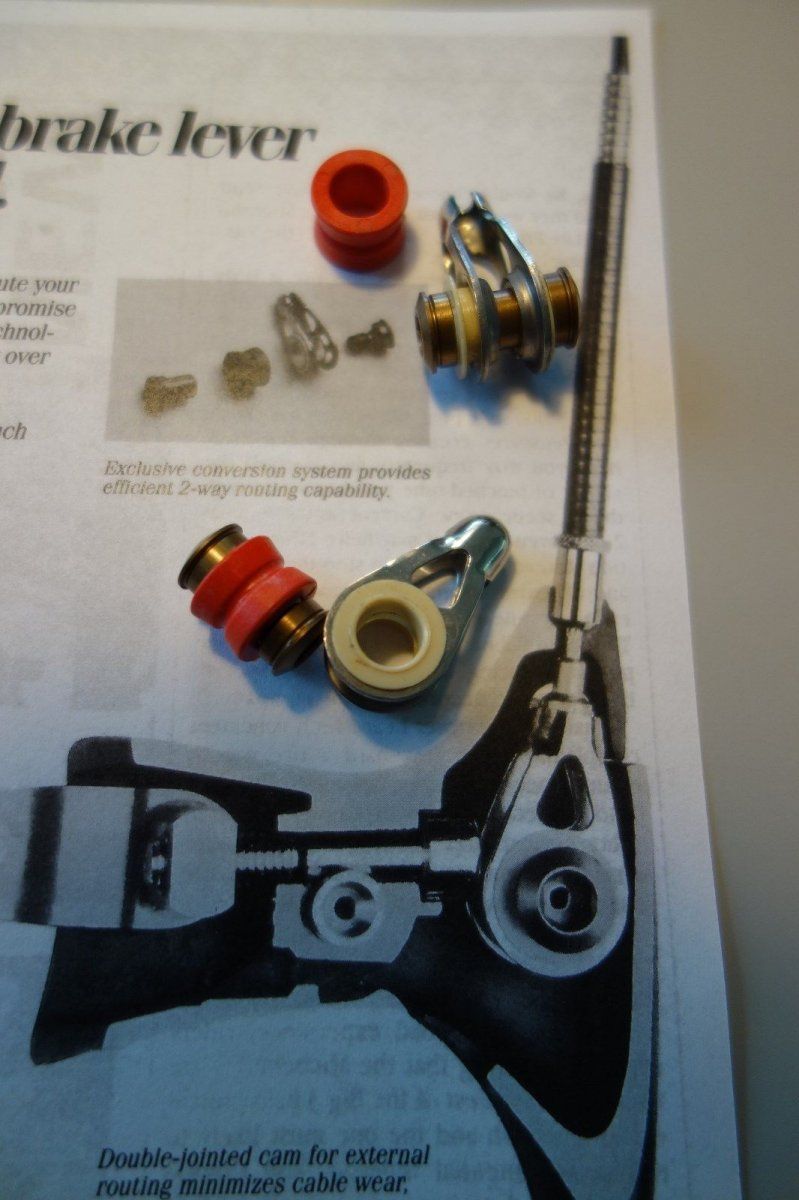

@byf hat diese roten Umlenkrollen mal nachgebaut - mein Tipp lass es bleiben und hol Dir ein Paar 440er - die umgebauten 430 SSC bremsen nicht wirklich

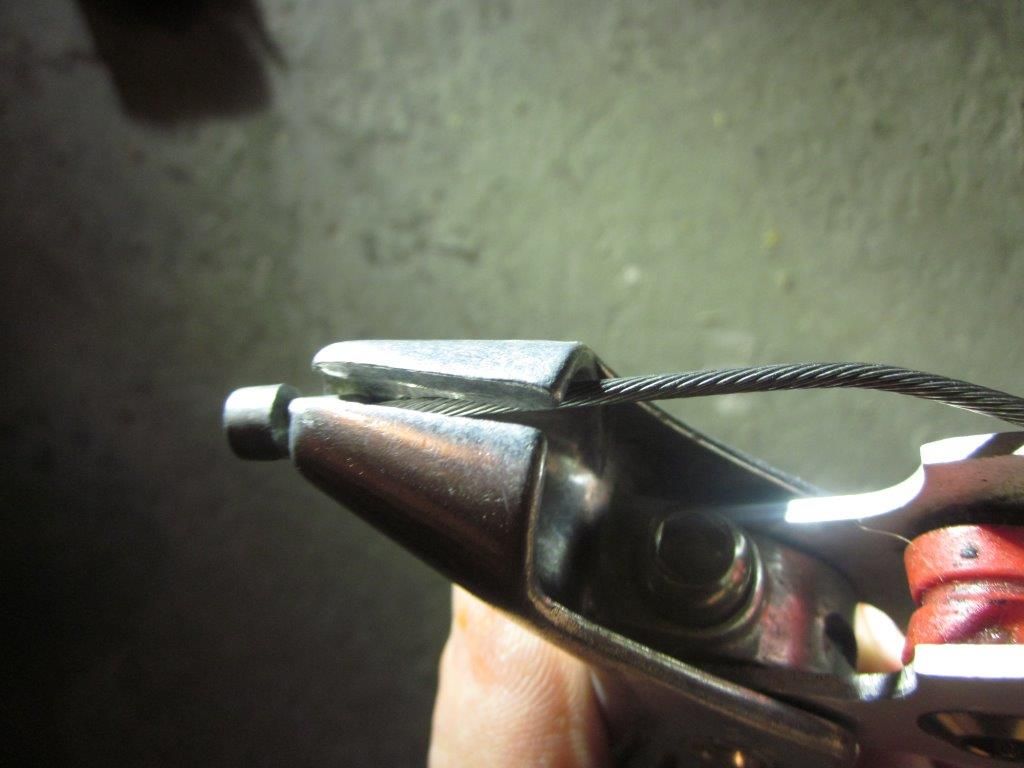

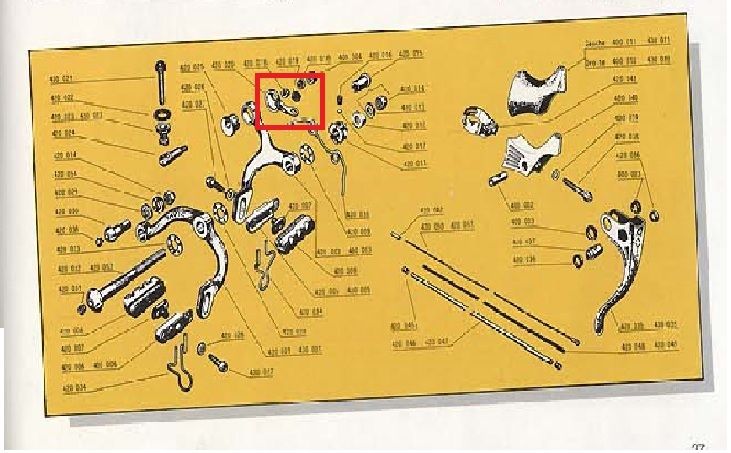

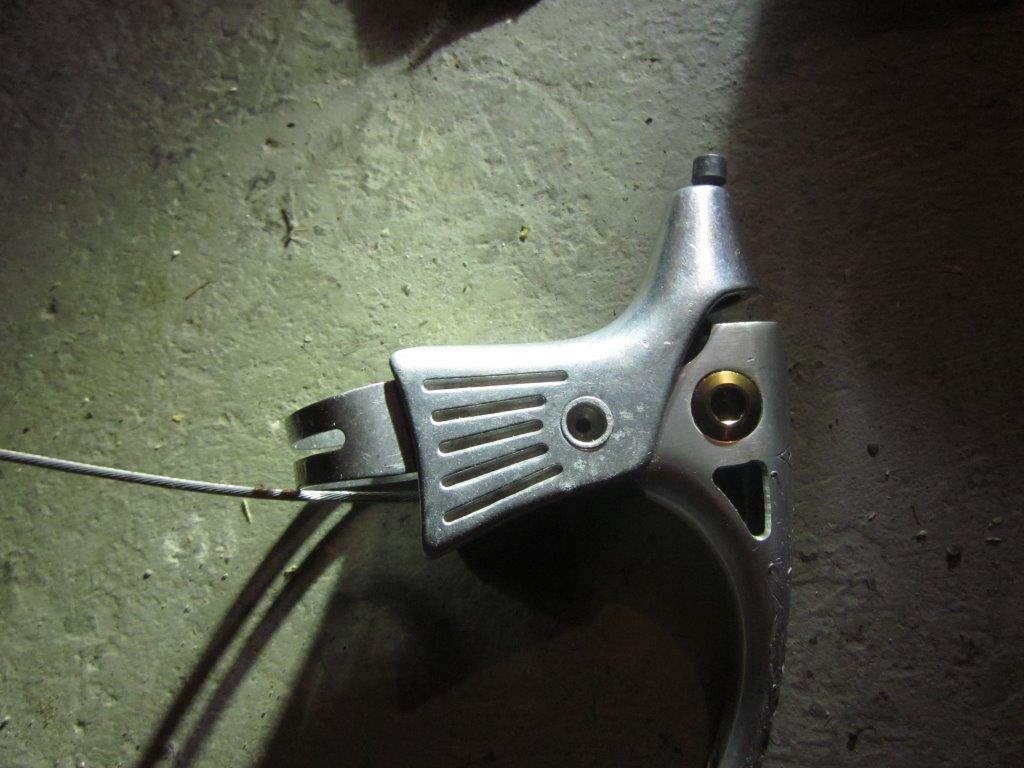

hier noch etwas Bildmaterial von damals



[grumpy0ldman]

@byf hat diese roten Umlenkrollen mal nachgebaut - mein Tipp lass es bleiben und hol Dir ein paas 440er - die umgebauten 430 SSC bremsen nicht wirklich

hier noch etwas Bildmaterial von damals
Anhang anzeigen 1221807Anhang anzeigen 1221808Anhang anzeigen 1221809Anhang anzeigen 1221810Anhang anzeigen 1221811Anhang anzeigen 1221812Anhang anzeigen 1221813Anhang anzeigen 1221814

Was denn Wirkungsgrad angeht stimm ich Dir zu.
