Der Mavic Thread

[Levw897]

Ja das stimmt, hab’s gerade mal am LRS getestet. HA ist größer vom Durchmesser.



[grumpy0ldman]

Dann wäre DAS ja geklärt.



[Gidetun]

Ja, genau das meine ich!
Aber für die Hinterrad-Nabe linksseitig - da wird dieses Teil auf die Achse aufgeschoben und mit einem Sprengring gesichert, der in eine kleine ringförmige Einfräsung auf der Achse einsinkt.

Falls irgendwer hier solch ein Teil entbehren kann - bitte, bitte melden.

Danke!

Ich habe noch eine HR-Nabe die ich für diesen Zweck für einen Obolus anbieten könnte



[ostaustausch]

Da ist man aber mit Versand aus UK auch bei knapp 20 Euro..

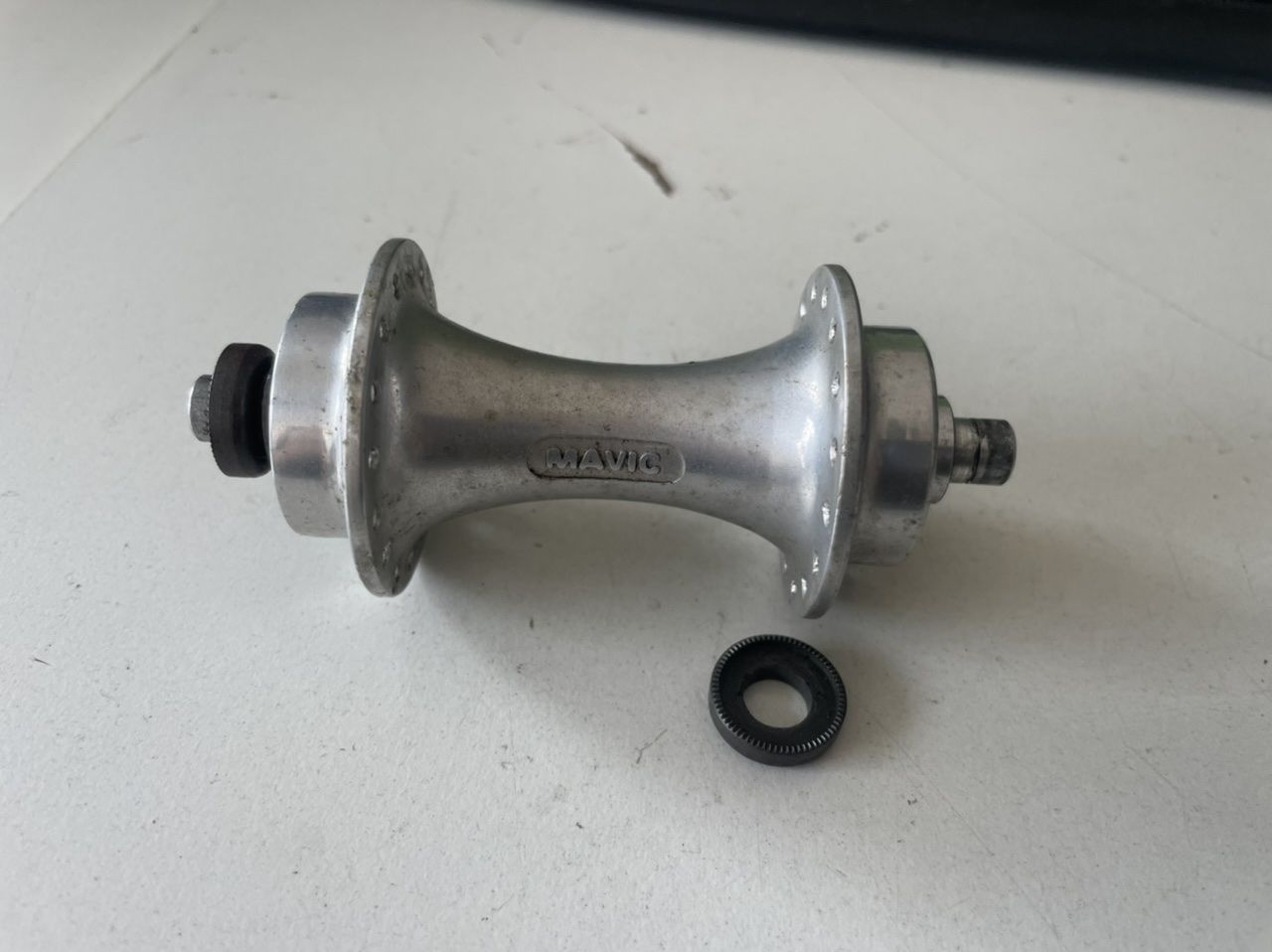

Ich hätte noch einen, da hängt aber ne Nabe dran die könnte für 20€ gehen Anhang anzeigen 1270995

Danke für das Angebot - das ist halt ne VR Nabe und laut Mavic Explosionszeichnung offenbar ein anderes Teil mit Teilenummer 500 021...
Äh, sorry, das hattet ihr ja schon geklärt.



[Deine Mudda]

Ich habe jetzt leider gerade keinen Messschieber parat aber das kann nur 1/10 mm Unterschied sein, siehe Foto einer VR und HR Achse aus meinem Bestand. War mir aber bis dato auch nicht bewußt!

Zugegeben, sich eine olle Nabe aus der Bucht, von Leboncoin oder hier im Forum zu holen ist allemal sinnvoller, als aus einem UK Shop mit Versandkosten, Zoll und Einfuhrumsatzsteuer.



[Deine Mudda]

es gibt auch Quellen auf dem European mainland

https://www.cycling-vintage.com/-mavic-hub-axle-part-butee-de-moyeu-c2x28007027



[ostaustausch]

GEFUNDEN!!!!
SUCHE: Ausfallende-Anschlagscheibe für MAVIC 501 HR-Nabe

Moinsen,
an meiner Mavic 501 HR-Nabe fehlt an der Achse ein Kleinteil - die spezielle Anschlag-Scheibe (oder wie soll man das Teil bezeichnen? Besteht aus schwarzem Aluminium) zum Ausfallende hin - Teilenummer 500 020

Hat hier jemand ein solches Teil übrig und wäre bereit, es mir gegen entspr. Kostenübernahme zu überlassen?

Danke und beste Grüße,
Matthias

Ich habe tatsächlich 2 Stück gebrauchte Anschlag-Scheibenringe von einem badischen Mavic-Freund geschenkt bekommen. Unglaublich nett.

Jetzt wäre ich für einen Tipp für den qualitativ besten Ersatz der Mavic-Industrielagerringe in der 501-Hinterradnabe dankbar: Mavic Teilenummer 500 100



[vintage bikes by b]

Ich habe tatsächlich 2 Stück gebrauchte Anschlag-Scheibenringe von einem badischen Mavic-Freund geschenkt bekommen. Unglaublich nett.

Jetzt wäre ich für einen Tipp für den qualitativ besten Ersatz der Mavic-Industrielagerringe in der 501-Hinterradnabe dankbar: Mavic Teilenummer 500 100

Miss doch mal den Innendurchmesser des Kugellagers und den Außendurchmesser. Mit den Maßen kannst du dann sicherlich sehr gut Kugellager kaufen (am Besten im Fachhandel, sonst online), insofern dir hier niemand direkt einen Rat geben kann.
VG



[roykoeln]

die lager sind dreidimensional, bauhöhe ist auch noch nötig.



[gridno27]

sind da ab den 501er und ff. nicht SKF Industrielager drin - die sind ziemlich früh dazu übergegangen



[Deine Mudda]

Ja, bei der 500, 550, 501, alle VR-Naben sind identische (Mavic gelabelte) 6001 SKF-Lager drin. Mavic Nummer 500100. Allerdings sind die "nur" als 1RS außen und ZZ innen ausgelegt. Aus meiner Erfahrung laufen die lange aber irgendwann drückt das Fett nach innen an der Stahlscheibe vorbei raus und die fangen an zu jodeln. Hatte ich schon bei diversen alten Mavic Lagern. Ich setze daher immer SKF 6001 2RS ein. Die laufen die ersten 100-150 Km etwas schwergängiger, weil sich die beidseitigen (!) Polyamid-Scheiben erstmal "einschleifen" müssen aber dann ist wieder ein halbes Leben lang Ruhe.

An solche Lager zu kommen ist kein Thema. Der Einbau ist es. Man benötigt zwingend das 6-Pin-Werkzeug. Mit einem Stirnlochschlüssel kann ich nur viel Erfolg wünschen den Staubring nicht zu shredden und auch das nötige Drehmoment zu entwickeln. Die Staubringe sitzen mitunter sehr fest.



[Levw897]

Aber das 6-Pin Werkzeug (Ref 670) zu finden wird eher schwierig.

Finde die Alternative von Lecycleur ja sehr Interessant.
https://lecycleur.com/tools/6-pin-multi-pattern-adjustable-cup-tool/



[Vintage-Racer]

Aber das 6-Pin Werkzeug (Ref 670) zu finden wird eher schwierig.

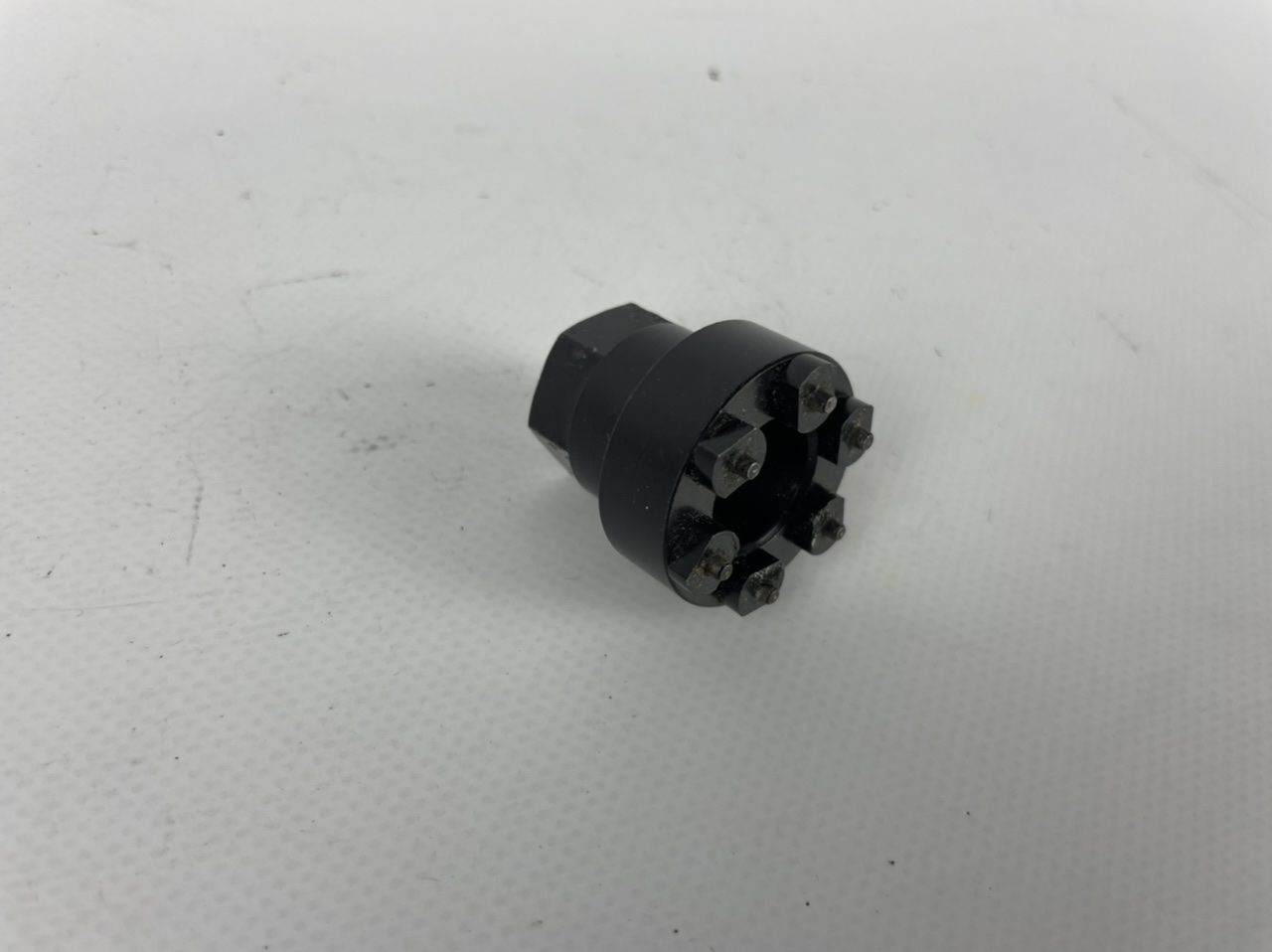

Anhang anzeigen 1278301

Finde die Alternative von Lecycleur ja sehr Interessant.
https://lecycleur.com/tools/6-pin-multi-pattern-adjustable-cup-tool/

...das gab es von @byf hier mal in einer von ihm initiierten Nachfertigungsaktion und sah dann so aus:

Vielleicht gibt es ja noch Restbestände bei ihm...



[gridno27]

...wenn ich's wieder bekomm' wär ich bereit das LeCycleur 6-Pin Werkzeug zu verleihen - es ist auch zum öffnen der 610RD Innenlagerpatrone geeignet resp. kann damit das Lagerspiel einstellen



[grumpy0ldman]

GEFUNDEN!!!!
SUCHE: Ausfallende-Anschlagscheibe für MAVIC 501 HR-Nabe

Moinsen,
an meiner Mavic 501 HR-Nabe fehlt an der Achse ein Kleinteil - die spezielle Anschlag-Scheibe (oder wie soll man das Teil bezeichnen? Besteht aus schwarzem Aluminium) zum Ausfallende hin - Teilenummer 500 020

Hat hier jemand ein solches Teil übrig und wäre bereit, es mir gegen entspr. Kostenübernahme zu überlassen?

Danke und beste Grüße,
Matthias

Sonst gibt es bei Mehrbedarf oder für die anderen diese hier beim
Lionel. Leider steht nicht dabei ob für vorn und/oder hinten und auch nicht wieviele...aber das könnte man ja erfragen.

MAVIC HUB AXLE PART - Butée de moyeu​

www.cycling-vintage.com



[grumpy0ldman]

Aber das 6-Pin Werkzeug (Ref 670) zu finden wird eher schwierig.
Anhang anzeigen 1278301

Finde die Alternative von Lecycleur ja sehr Interessant.
https://lecycleur.com/tools/6-pin-multi-pattern-adjustable-cup-tool/

Die von LeCycleur ist die wirklich zu kaufen, ich seh immer nur Renderings und nicht ein echtes Teil.
Ausserdem ist das nur für die Naben geeigent, das Orginal wie der Byfsche Nachbau sind aber auch für das Innenlager zu verwenden und das ist die bei weitem wichtigere Funktion.



[grumpy0ldman]

...wenn ich's wieder bekomm' wär ich bereit das LeCycleur 6-Pin Werkzeug zu verleihen - es ist auch zum öffnen der 610RD Innenlagerpatrone geeignet resp. kann damit das Lagerspiel einstellen

Oh, dann gibts das also tatsächlich. Beweisbilder bitte.
Ich glaub Dir das natürlich, aber ich will mal eins sehen.
Aber es ist eben nicht zum Ausbau des 600er Lagers geeignet.



[Levw897]

Aber es ist eben nicht zum Ausbau des 600er Lagers geeignet.



[grumpy0ldman]

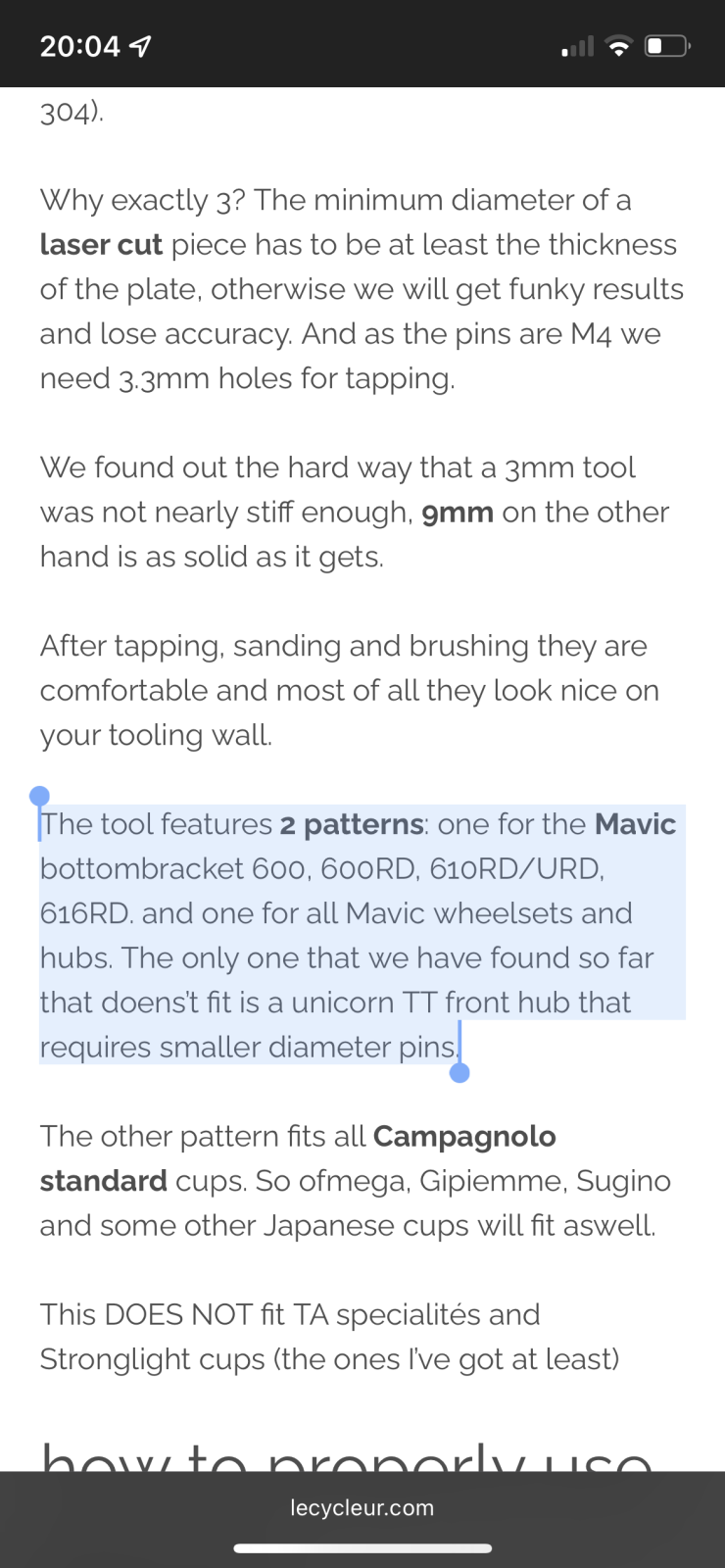

Anhang anzeigen 1285842

Korrekt das ist die 80mm breite Mavic 560 CX Nabe die zum Gitane TT Aero gehörte. Und dann teils auch von anderen verbaut wurde. Ditte (gabs auch als Piste):

Nur um das Lager auszubauen muss das Werkzeug mit durch das Lagergehäuse durchgeschraubt werden können, das geht mit dem LeCycleur Kram nicht, da kann er schreiben was er will der gute Stephane.
Sein Tool funktioniert nur für die Industrielagerwartung und zum Einbau des BB (das ist besser als nichts), aber eben nicht aber zu dessen Ausbau. Und das ist der wirklich spannende teil.
Wir hatten meine ich dies Diskussion in der UG zur Nachfertigung und ich bin nicht in Stimmung das nochmal durchzukauen. Watch and learn.



[Deine Mudda]

Die von LeCycleur ist die wirklich zu kaufen, ich seh immer nur Renderings und nicht ein echtes Teil.
Ausserdem ist das nur für die Naben geeigent, das Orginal wie der Byfsche Nachbau sind aber auch für das Innenlager zu verwenden und das ist die bei weitem wichtigere Funktion.

ich hab zwei davon vom Bart. Sitzen sehr stramm und funktionieren 1A sowohl für Naben als auch Innenlager
