Schöner Schrauben

[Olddutsch]

Die Ambosfläche ,sind die Chromsocken eines Rades



[roykoeln]

mit bisschen geduld und der bereitschaft, in dünner besiedelte regionen zu fahren, findet man die für ca. 1€ pro kilo.
je schwerer, desto besser, weil irgendwann versand unmöglich wird, zumindest über die dhlhermesgls...



[PilotPirx]

Apropos Schraubstock, für 30€ kann ich mir um die Ecke einen mit 120mm Backen abholen. Im Keller ist nur ein kleiner auf der Werkbank Gibt es irgendwas worauf man bei diesen Dingern besonders achtet? Parallelität der Backen, Spindel? Das Modell sieht ein wenig aus wie DDR - aber sowas haben die ja wohl auch vernünftig gebaut, oder?



[roykoeln]

125 mm klemmung finde ich grundsolide, eine Amboss Fläche sollte er haben, schwalbenschwanz Lagerung für die Ewigkeit , und ein prisma, um Rohre zu klemmen, hilft auch. Lack ist egal.



[PilotPirx]

125 mm klemmung finde ich grundsolide, eine Amboss Fläche sollte er haben, schwalbenschwanz Lagerung für die Ewigkeit , und ein prisma, um Rohre zu klemmen, hilft auch. Lack ist egal.

Das sind schonmal Eckdaten. Ich hole mir erstmal diesen einfachen und halte nach Upgrademöglichkeiten Ausschau



[Dragon]

Apropos Schraubstock, für 30€ kann ich mir um die Ecke einen mit 120mm Backen abholen. Im Keller ist nur ein kleiner auf der Werkbank Gibt es irgendwas worauf man bei diesen Dingern besonders achtet? Parallelität der Backen, Spindel? Das Modell sieht ein wenig aus wie DDR - aber sowas haben die ja wohl auch vernünftig gebaut, oder?

Das war solange solide, wie Vorkriegsmaschinen u. Gußformen verwendet wurden. Das war aber idR so



[Olddutsch]

Tipp
son Schraubstock sollte schon aus Stahlguss sein u auf ner stabielen Werkbank geschraubt werden aber nicht in der mitte sondern im letzten 1/3 der WB,am besten überm Fuss



[PilotPirx]

Tipp
son Schraubstock sollte schon aus Stahlguss sein u auf ner stabielen Werkbank geschraubt werden aber nicht in der mitte sondern im letzten 1/3 der WB,am besten überm Fuss

Nach Stahlguß sieht das ja aus, eine richtig stabile Werkbank steht noch aus da mir der Keller noch nicht gehört



[toddio]

Apropos Schraubstock, für 30€ kann ich mir um die Ecke einen mit 120mm Backen abholen. Im Keller ist nur ein kleiner auf der Werkbank Gibt es irgendwas worauf man bei diesen Dingern besonders achtet? Parallelität der Backen, Spindel? Das Modell sieht ein wenig aus wie DDR - aber sowas haben die ja wohl auch vernünftig gebaut, oder?

Der sieht doch gut aus, Backen sind wechselbar. Öffne den mal ganz und guck, ob die Spindel gerade und leicht läuft, der Knebel nicht verbogen ist (Hinweis auf Überlastung) etc.



[Profiamateur]

Basteln & pfuschen geht nahtlos überein,ganz unten in der hirachie sind die frickler auch die sind hier vertreten

Pfusch ist's nur wenn man's sieht



[toddio]

Die Mutter aller Schraubstöcke Teil 2

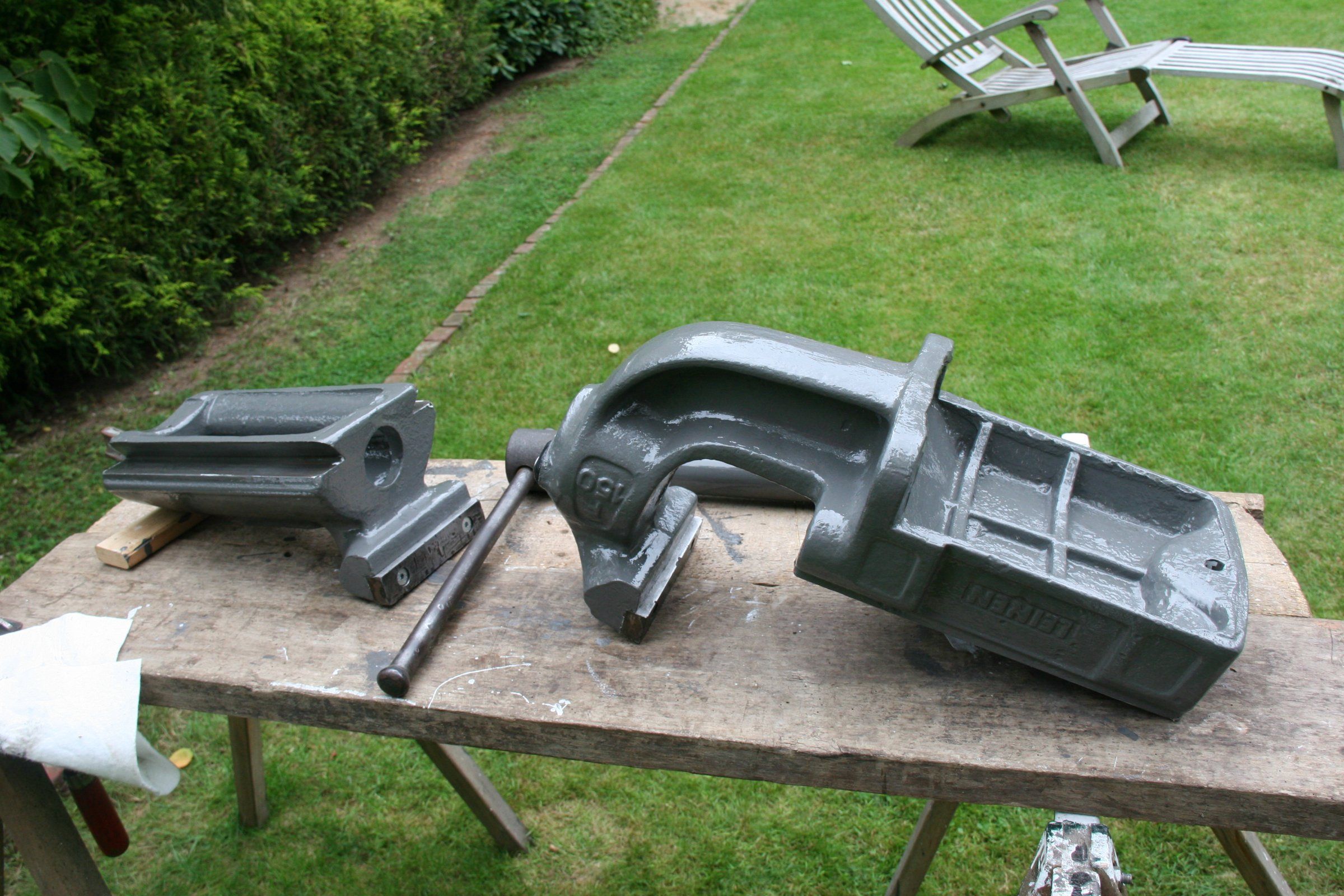

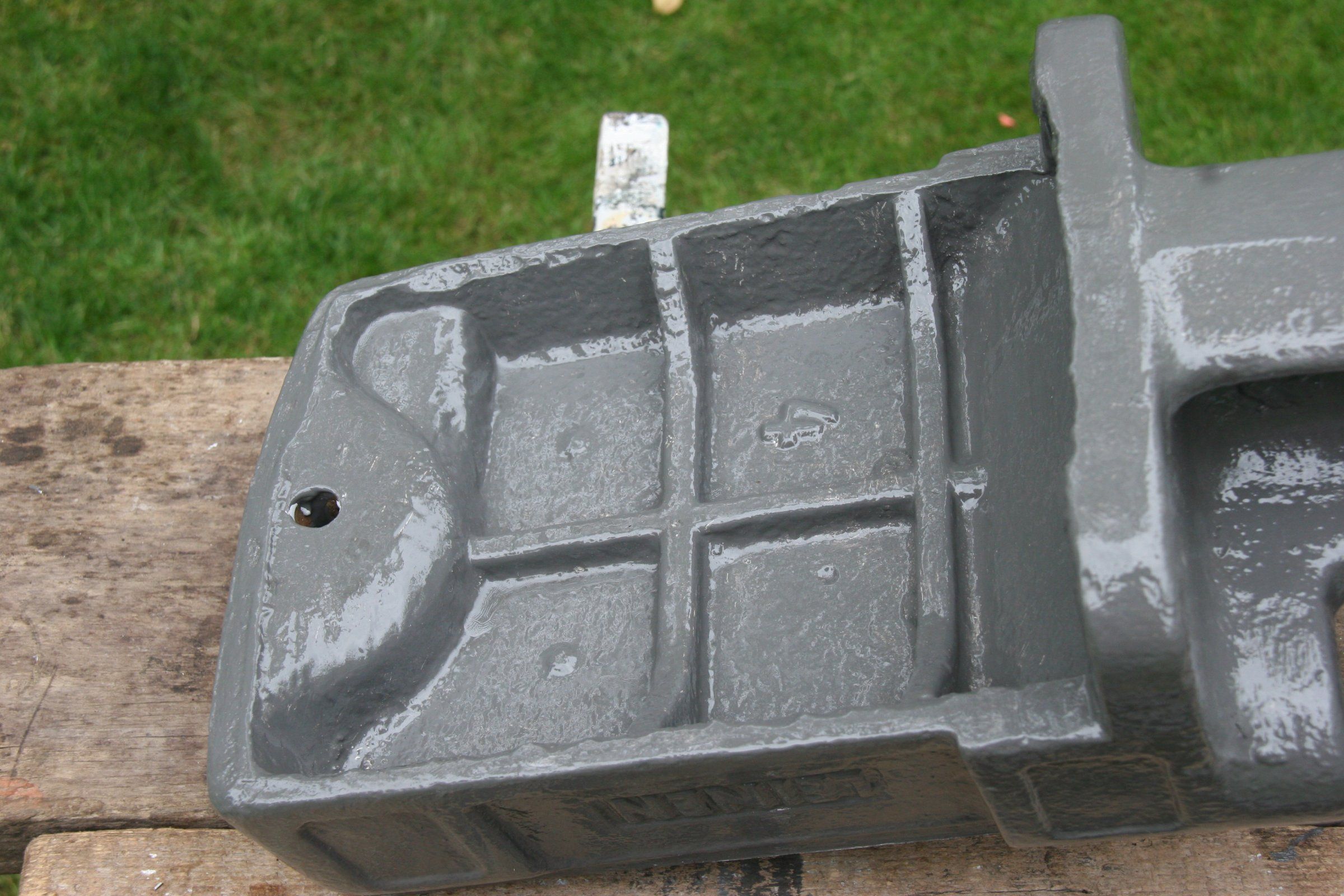

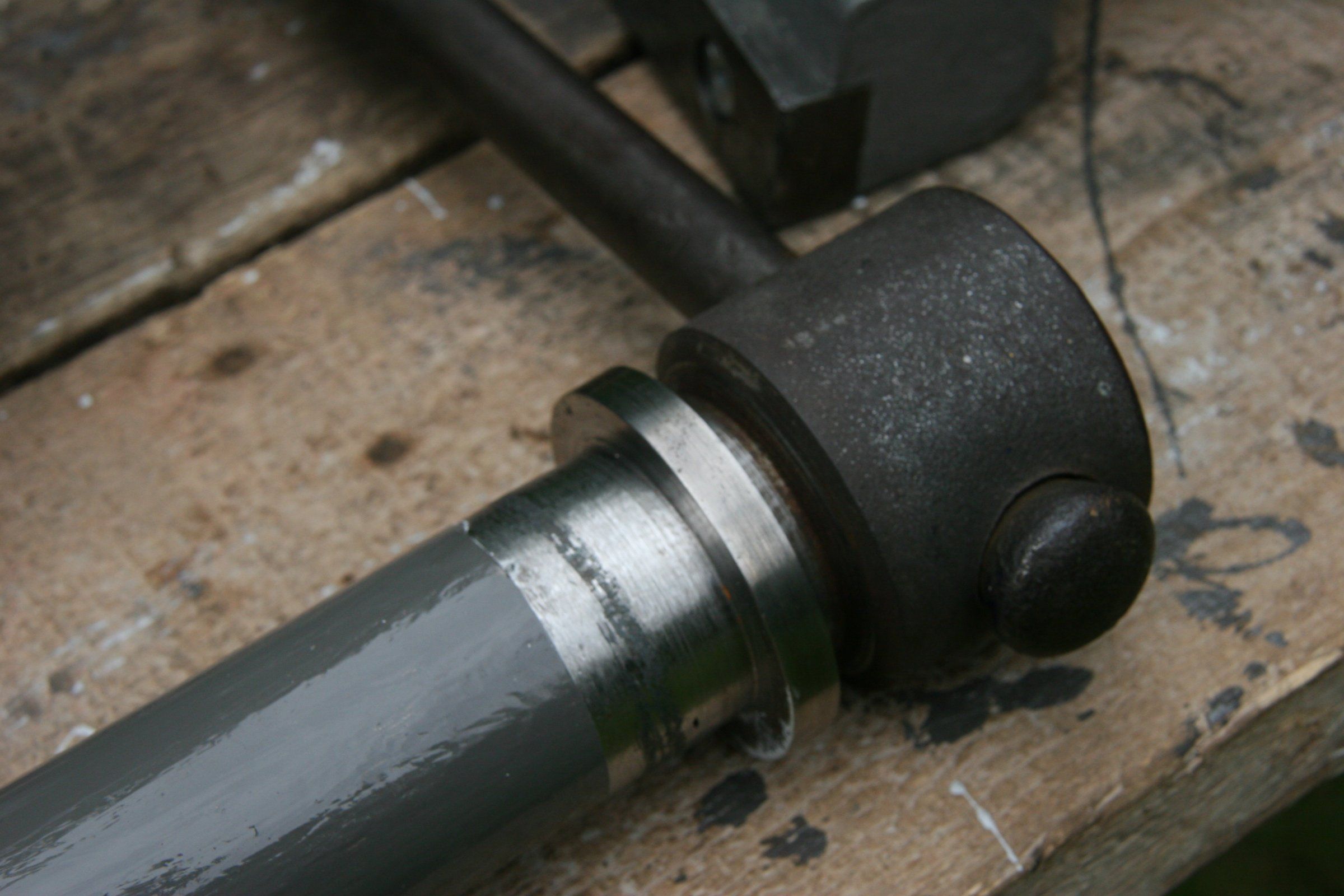

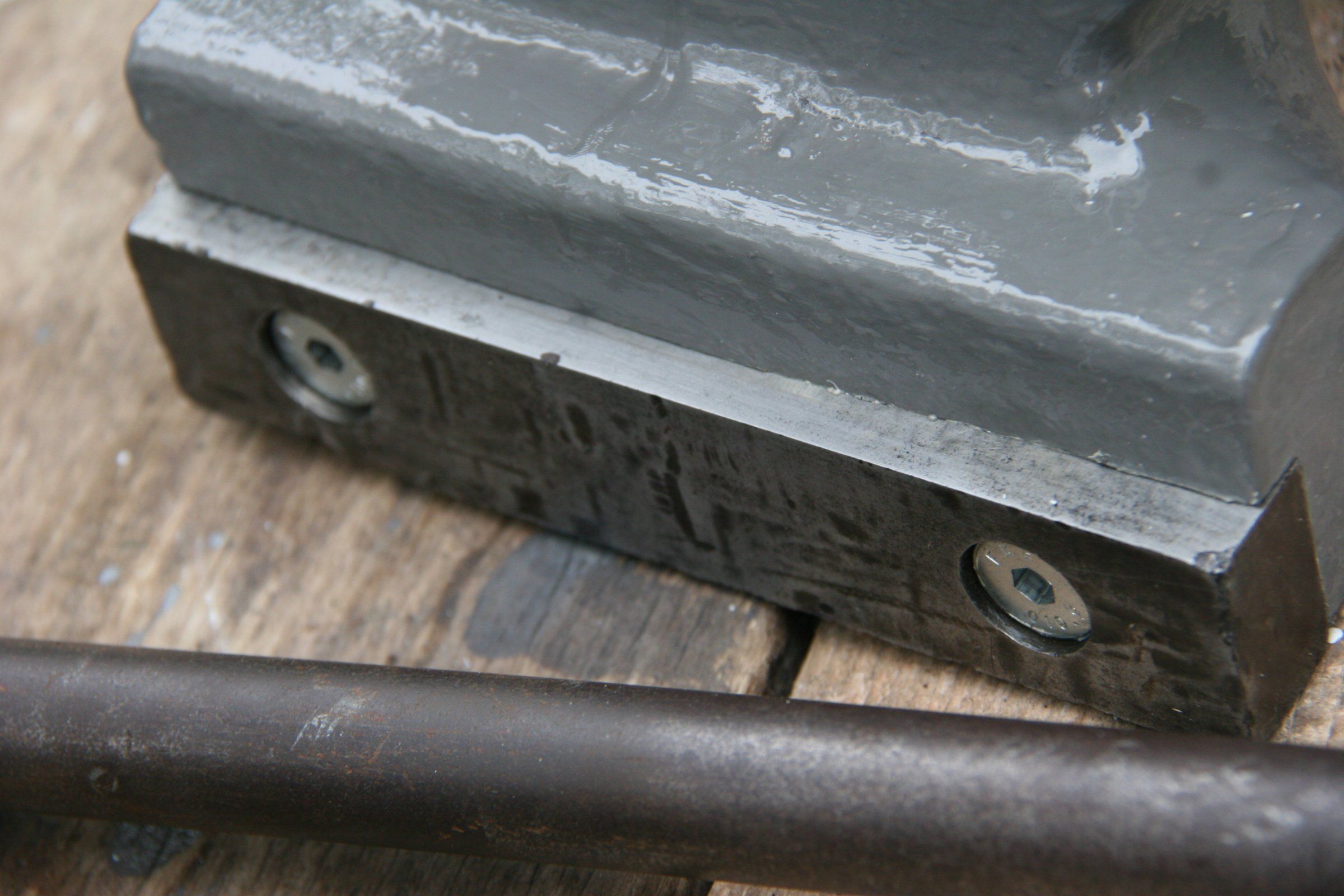

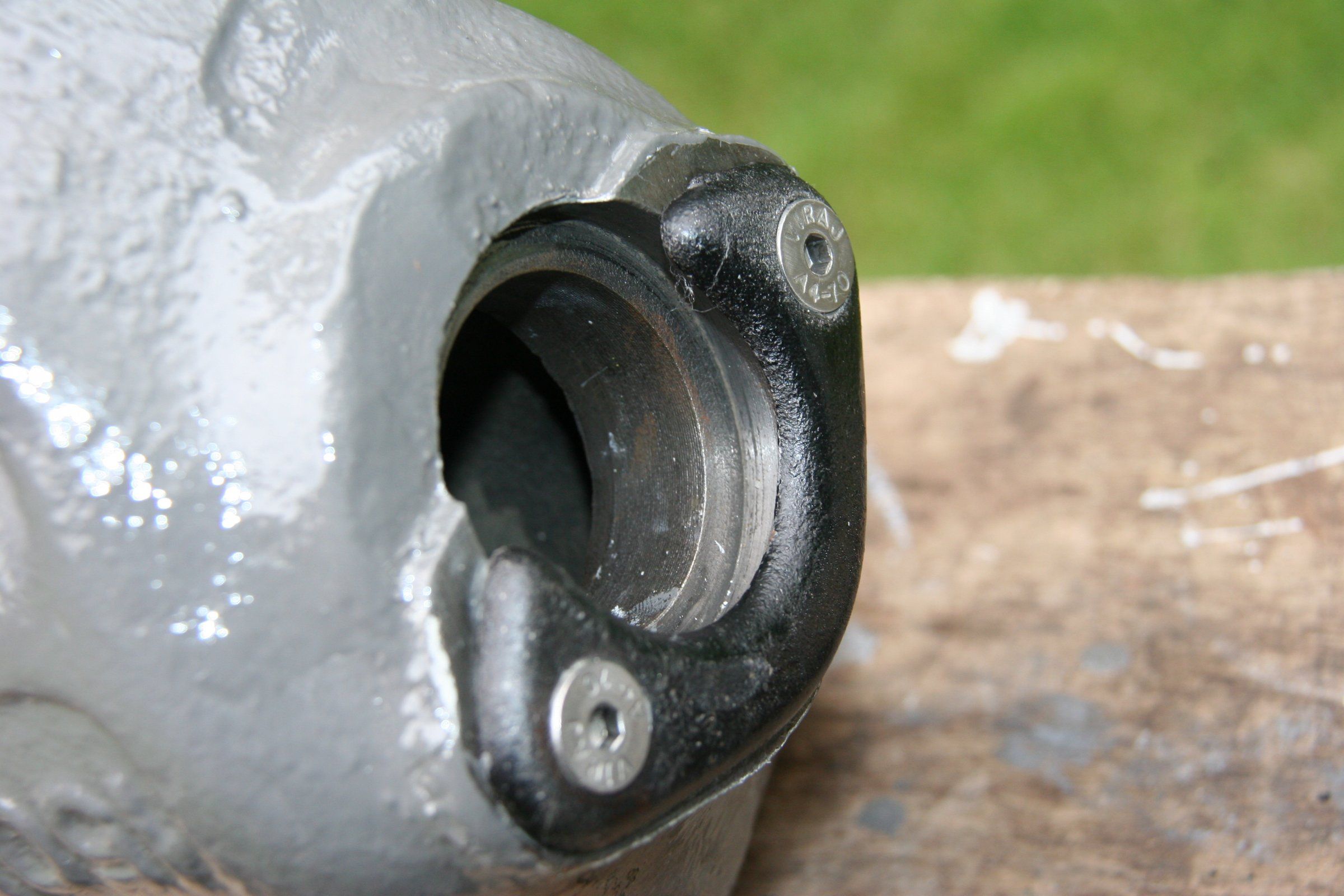

Ich geb mal ein kleines Update zum Projekt. Die Unterseiten sind nun lackiert, die Verrippungen im Guss gut zu erkennen. Die Backen habe ich vorübergehend montiert, alle alten vergnaddelten Schlitzschrauben durch M8 Senkkopfschrauben mit 5mm Inbus ersetzt. Die Spindel wurde natürlich auch lackiert, sie hat am Anfang einige Gewindegänge, in die die Schraube greift. Den Knebel lasse ich in "Natur", Farbe hält dort eh nicht lange.
Auch die Schwalbenschwanzführungen sind gut zu erkennen, dort, wo die Bahnen sich nicht überlappten, kann man ein bißchen Korrosion erkennen.
Um den Totgang (das Spiel, bis die Backe sich nach dem Schließen wieder bewegt) der Spindel zu eliminieren, benötige ich noch eine Anlaufscheibe mit ca. 2mm Dicke, möglichst aus Bronze. Die kann ich mangels Drehbank aber selber nicht herstellen, ich recherchiere gerade, wer in HH so was macht.
Die nächsten Schritte sind die Montage und das Herstellen der neuen Backen, wo Zentrierbohrer, Zapfen-Flachsenker etc. zum Einsatz kommen. Bei Interesse erstelle ich davon gern eine kleine Fotodoku.



[PilotPirx]

Die nächsten Schritte sind die Montage und das Herstellen der neuen Backen, wo Zentrierbohrer, Zapfen-Flachsenker etc. zum Einsatz kommen. Bei Interesse erstelle ich davon gern eine kleine Fotodoku.

Interesse

Wird jetzt bei mir doch nciht das gezeigte Modell da sich im Gespräch herausgestellt hat dass ein Kollege eine ganze Werkbank 120x60 mit 120mm Schraubstock nur rumstehen hat. Schnapp!



[toddio]

Ja, schnapp sie dir und schick uns ein paar Fotos, das interessiert mich sehr!



[PilotPirx]

Ja, schnapp sie dir und schick uns ein paar Fotos, das interessiert mich sehr!

Muss da noch ein wenig Überzeugungsarbeit leisten, mein alter Herr hat im Keller einen ehemaligen Schreibtisch mit Kleinstschraubstock der mit Schraubzwingen befestigt ist. Das kann ja unmöglich so bleiben Zur Not lagere ich die Werkbank erstmal zerlegt



[Olddutsch]

Nicht endene räumlichkeit zum schrauben jeglicher art



[PilotPirx]

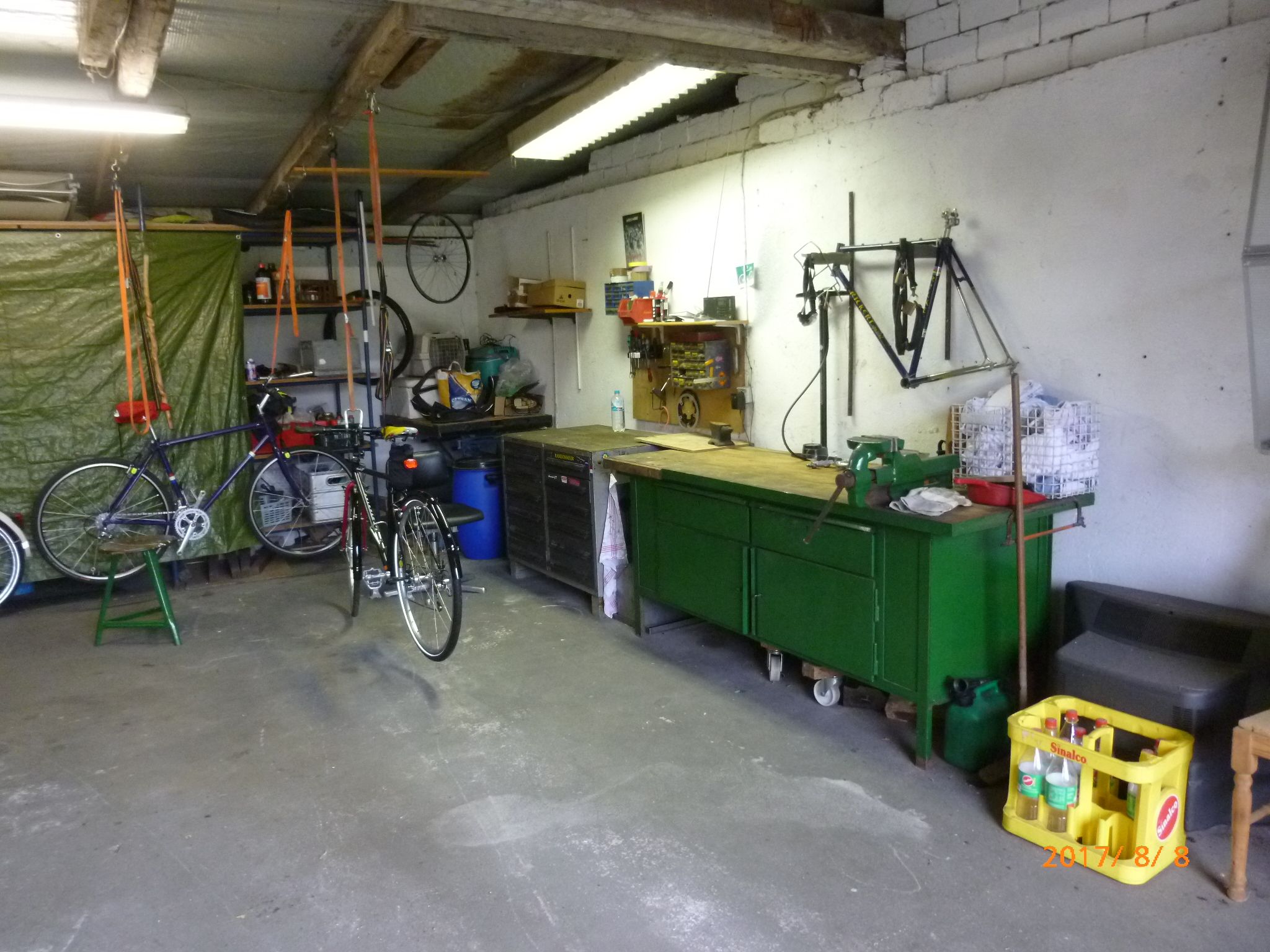

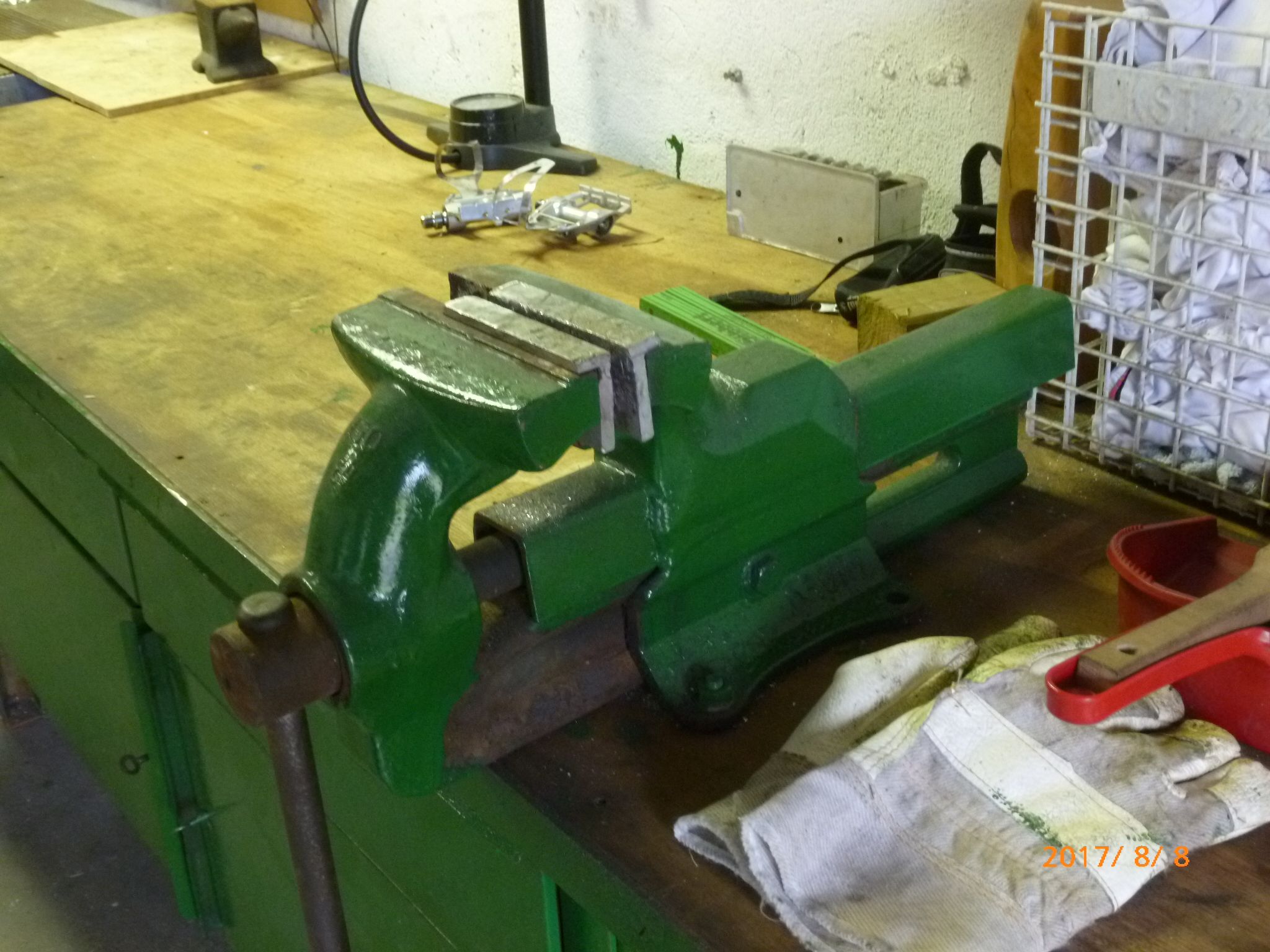

Nicht endene räumlichkeit zum schrauben jeglicher artAnhang anzeigen 475526 Anhang anzeigen 475527

Ja nee ist klar Habe aber nunmal nur ein 1,5 Familienhaus was meine Großeltern gebaut haben und meine Eltern erst noch an mich abtreten müssen. Ok, ehemalige Garage (mit halber Unterkellerung und Luke damit man beim Käfer mal rasch den Ölwechsel machen kann ) gehört auch noch dazu



[tommyonedge]

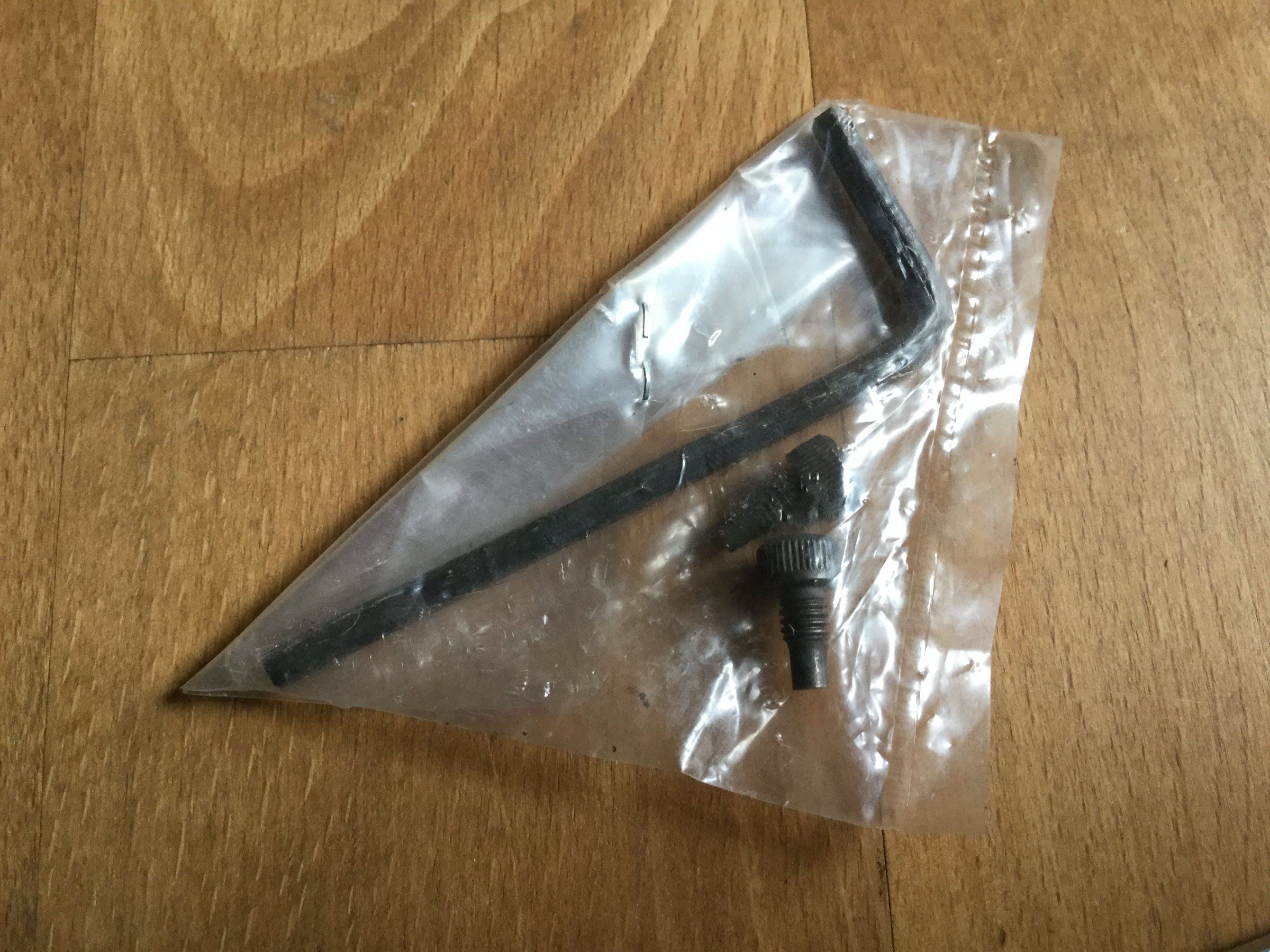

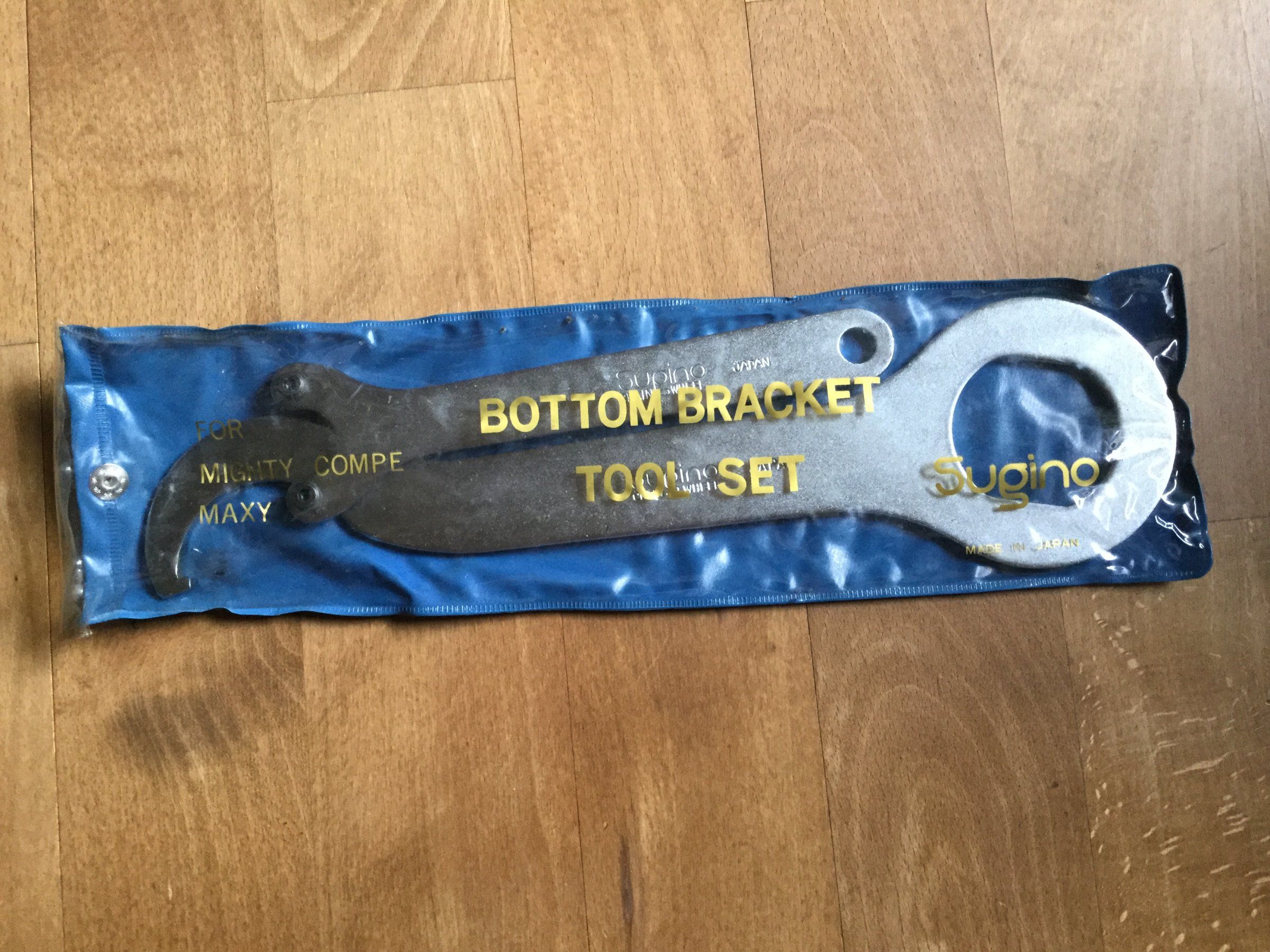

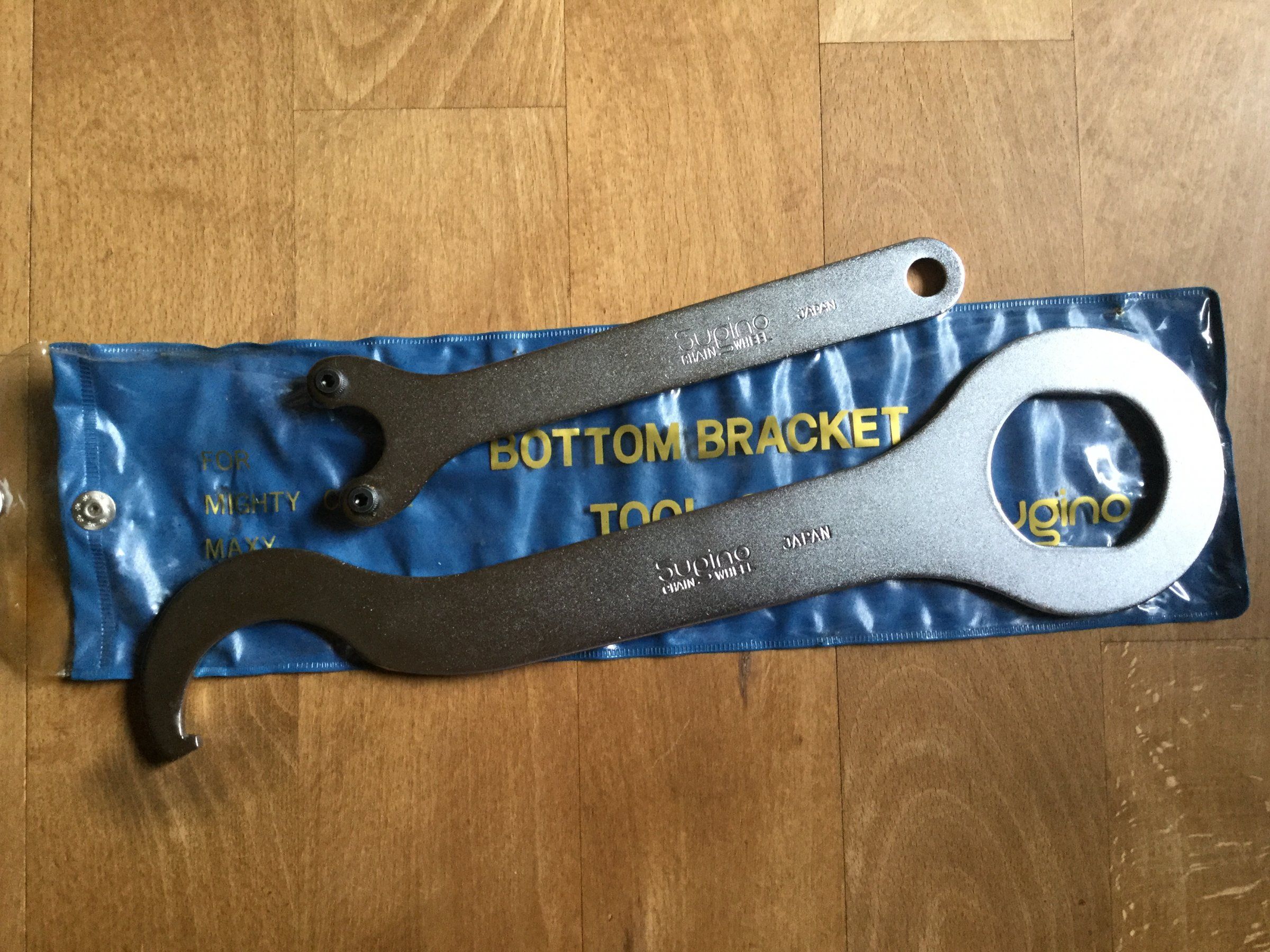

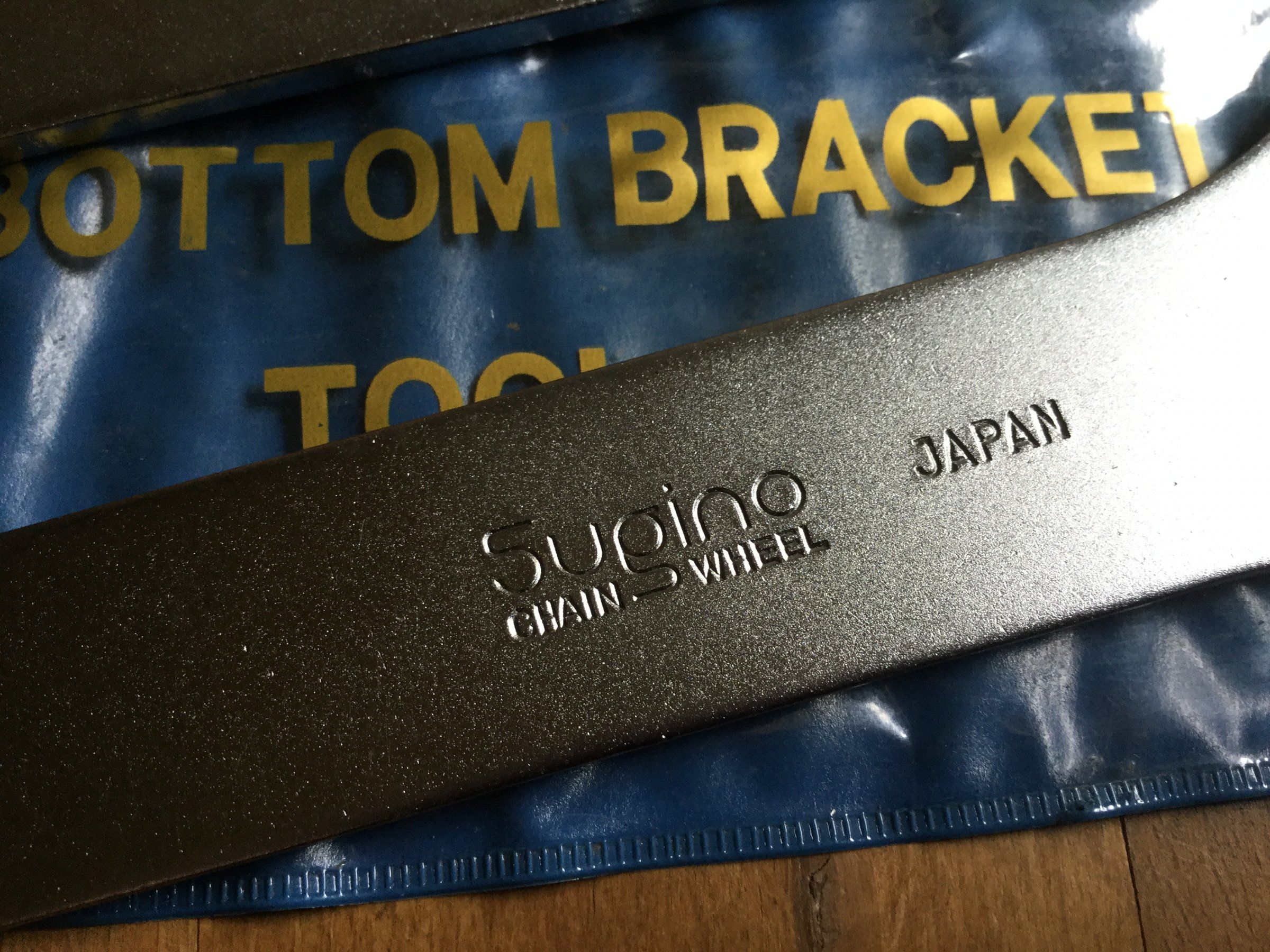

Innenlagerwerkzeugsatz von Sugino

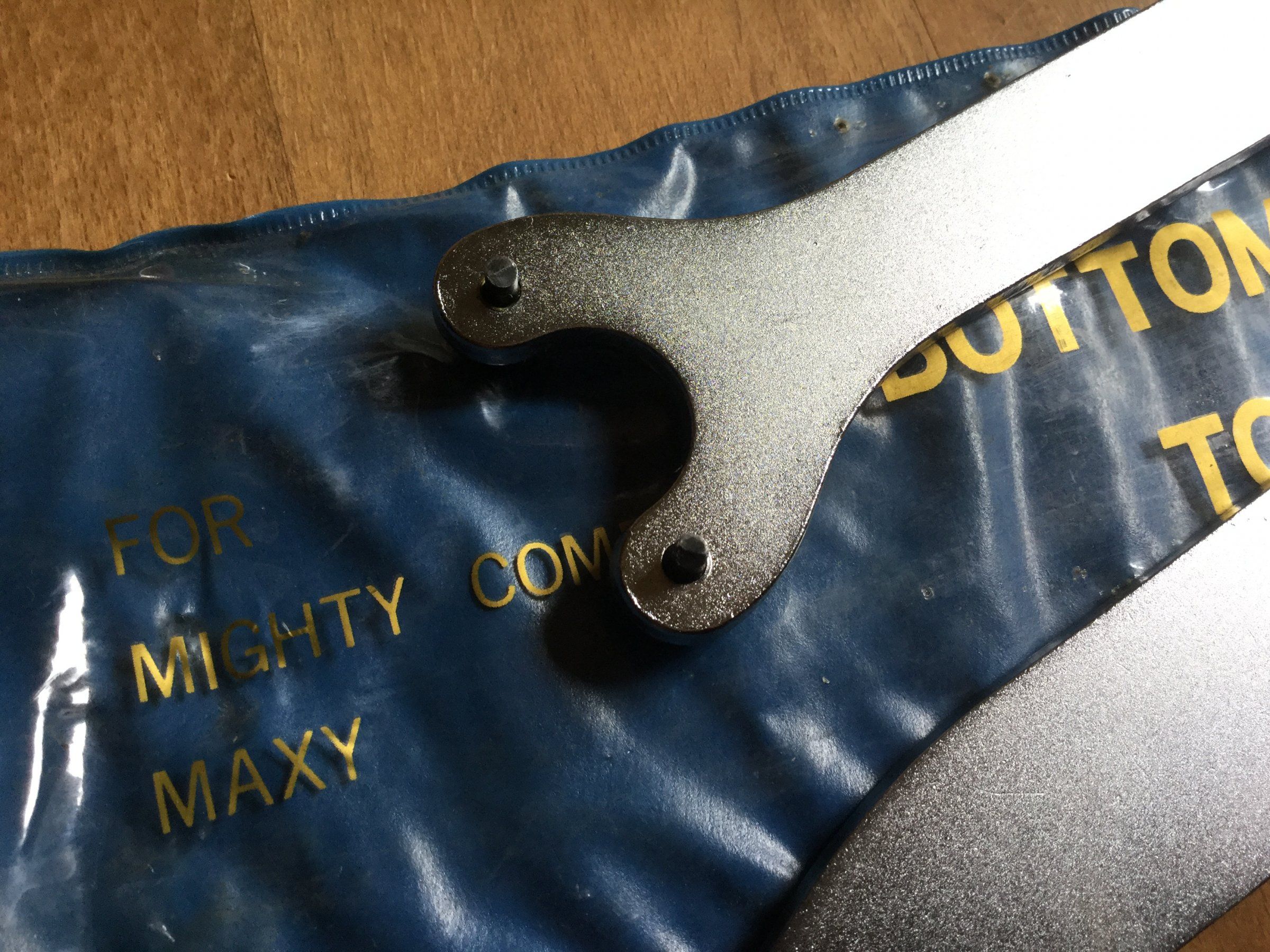

Incl. Ersatzdorne für den Stirnlochschlüssel



[Olddutsch]

Es geht doch nichts über selbst gebautes Werkzeug zum öffnen von Shimano Freiläufen



[toddio]

Es geht doch nichts über selbst gebautes Werkzeug zum öffnen von Shimano Freiläufen

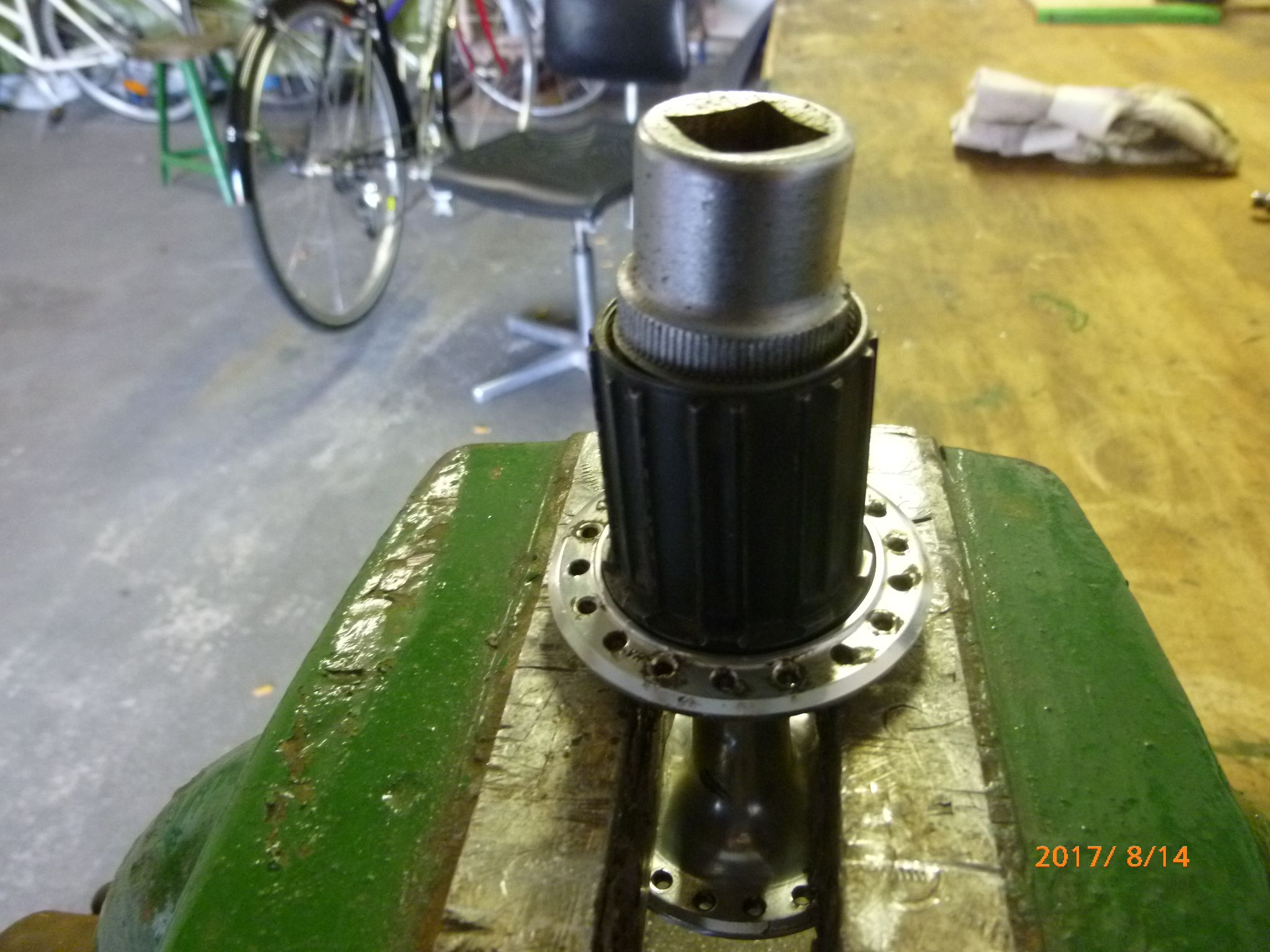

Anhang anzeigen 477552

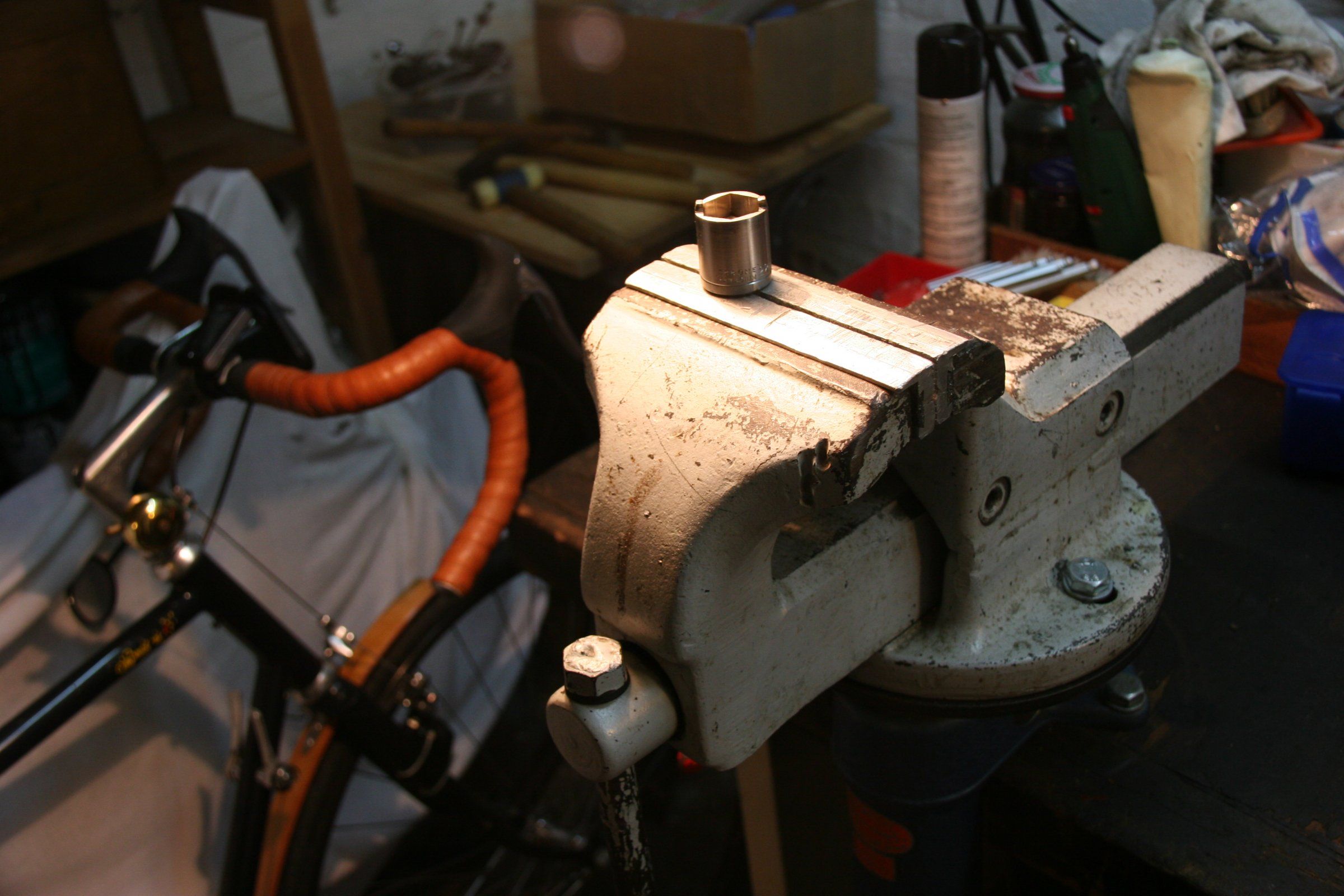

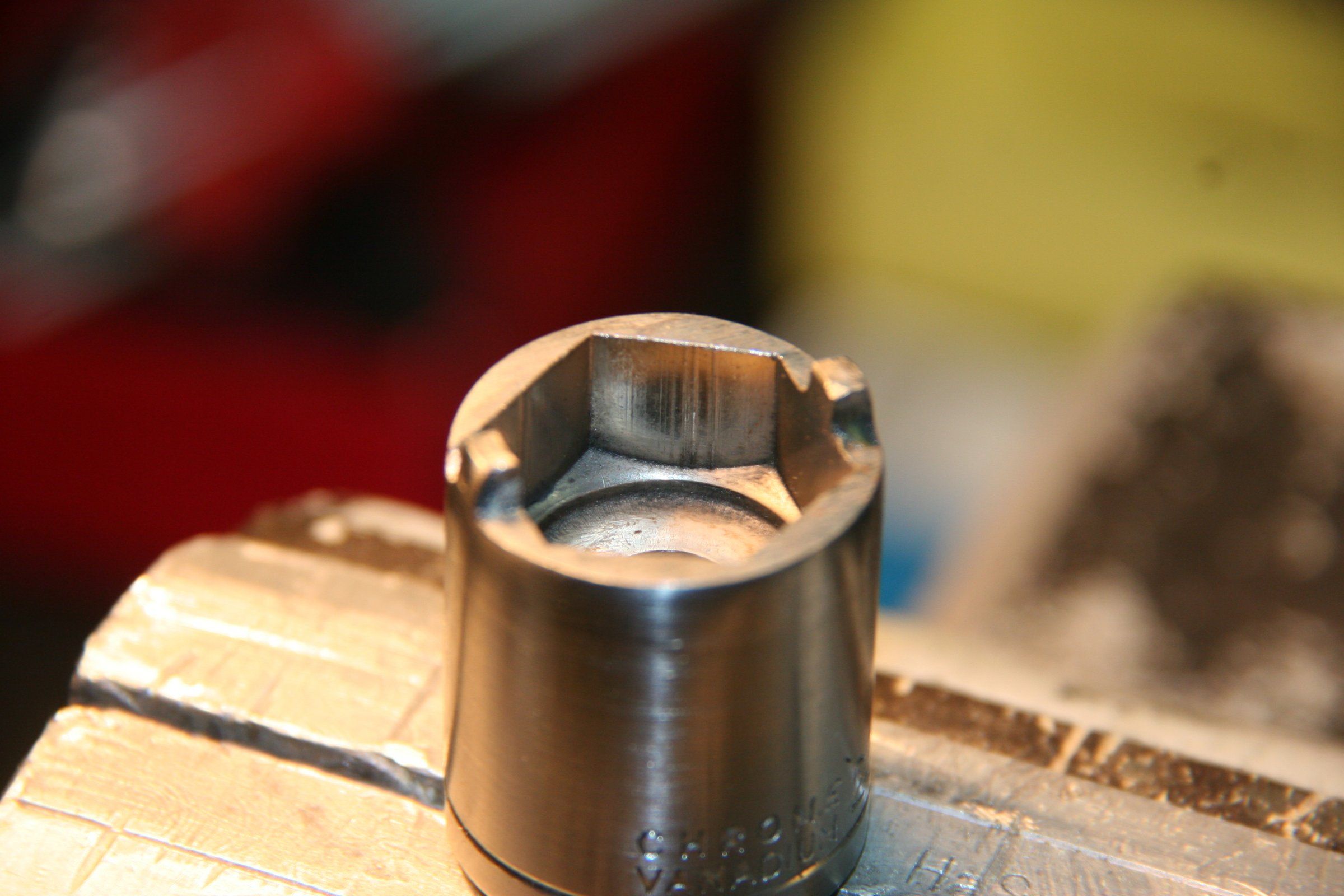

Schön! Hier mein Werkzeug, aus einer 22mm Billig-Asien-Nuss geflext und gefeilt, hält seit Jahren und passt "saugend".



[toddio]

Die Mutter aller Schraubstöcke, Teil III und Ende.

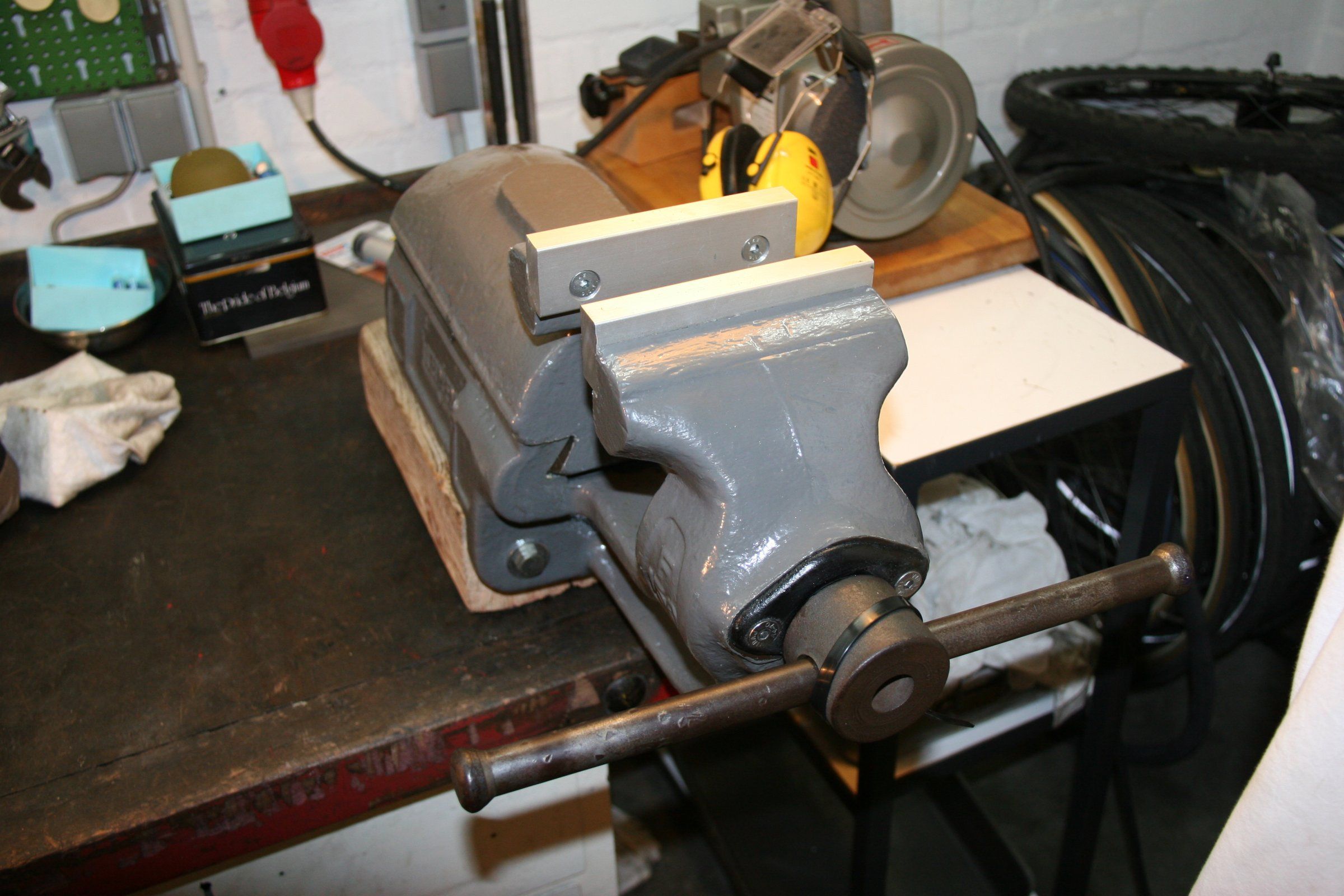

Um das jetzt mal zu Ende zu bringen; der Leinen-Schraubstock ist lackiert und zusammengebaut, provisorisch auf einem Stück Bohle befestigt und im Werkraum auf der Werkbank.

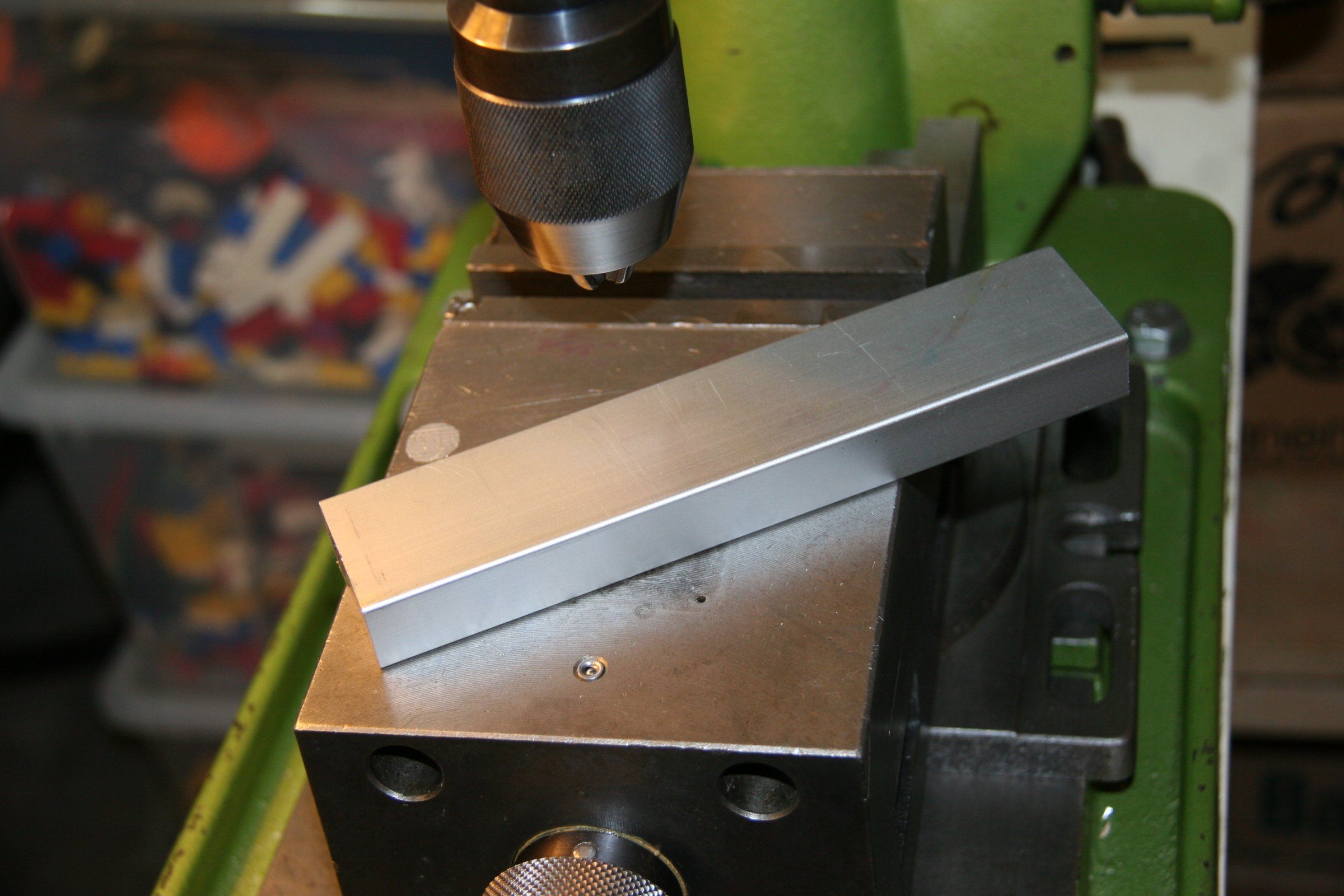

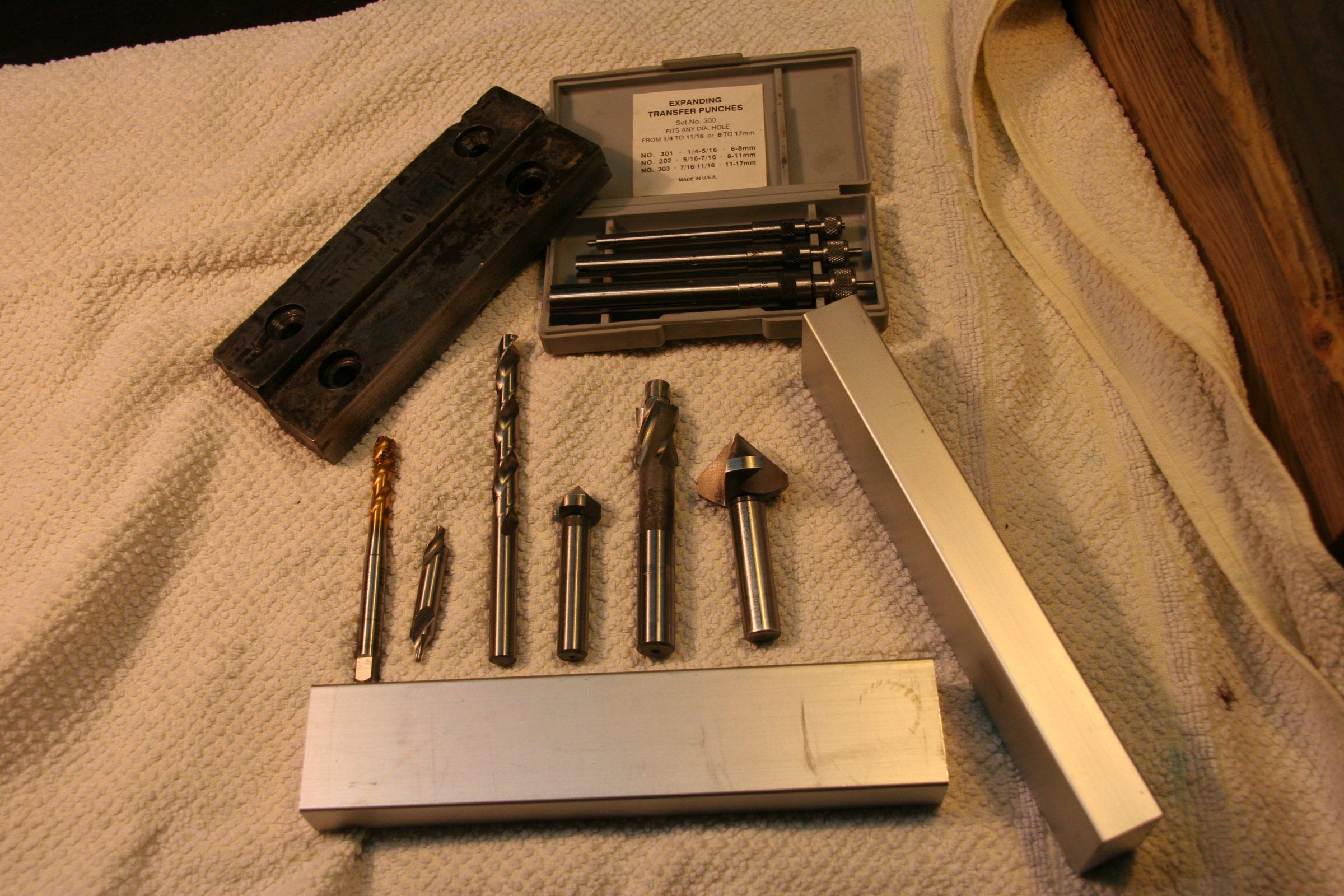

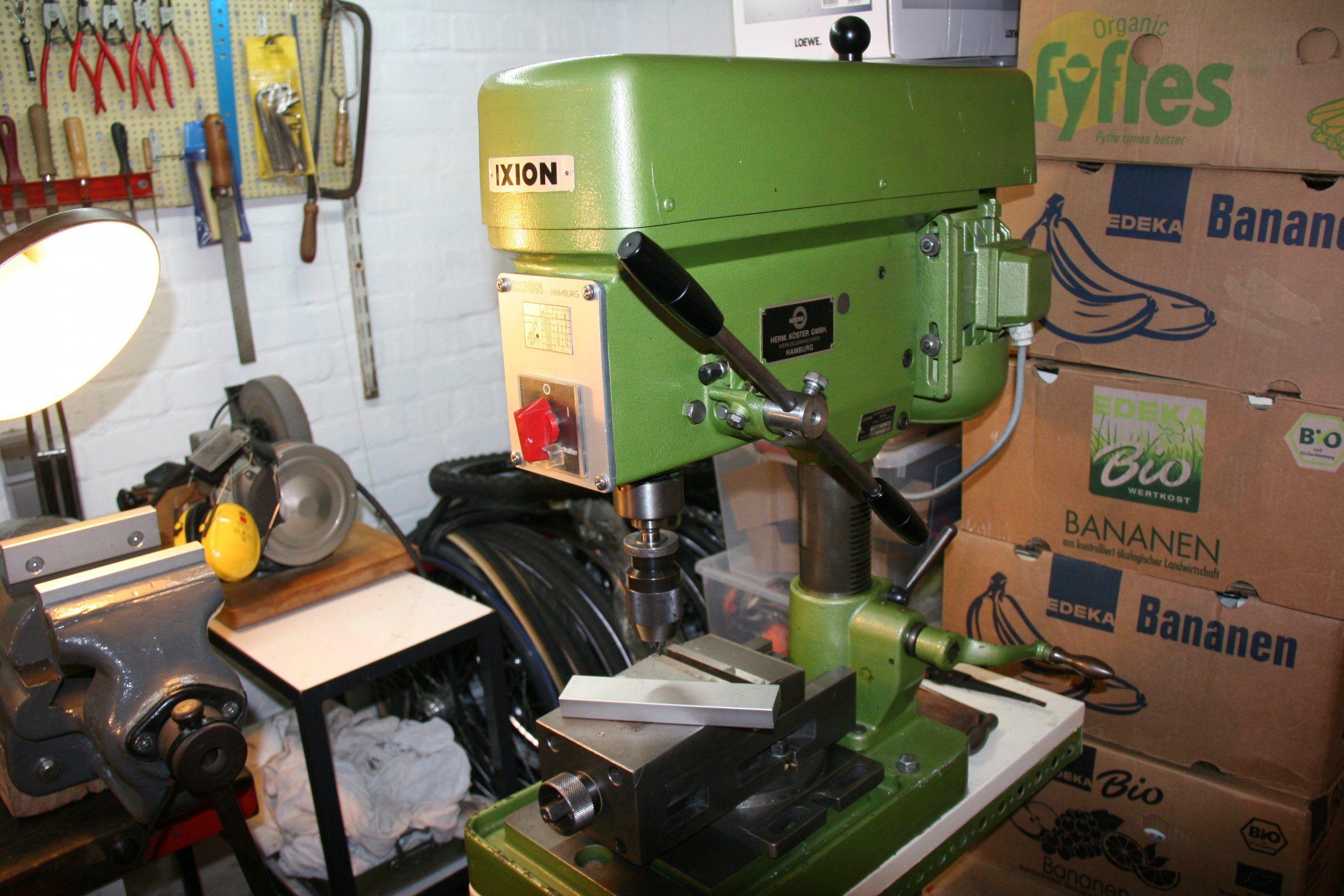

Auch die neuen Backen aus Alu (sie sind 8mm höher als die original-Stahlbacken, das wollte ich so) sind fertig und montiert. Ich habe sie auf der kleinen Ixion-Tischbohrmaschine hergestellt, die ich mit abbilde, ebenso das Ausgangsmaterial sowie einige der nötigen Bohrer, Fräser etc, die man haben sollte, um ein vernünftiges Ergebnis zu bekommen. Enjoy!
