biete alte teile .
fightfooter
Analog Native
Das würde ja nur zutreffen, wenn das Sitzrohr doppelt konifiziert wäre bzw. der Rahmenbauer die konifizierte Seite in das Tretlagergehäuse gelötet hätte und nicht die Endverstärkte ...
saeco64
Schönwetterfahrer
byf
old school coffedrinker

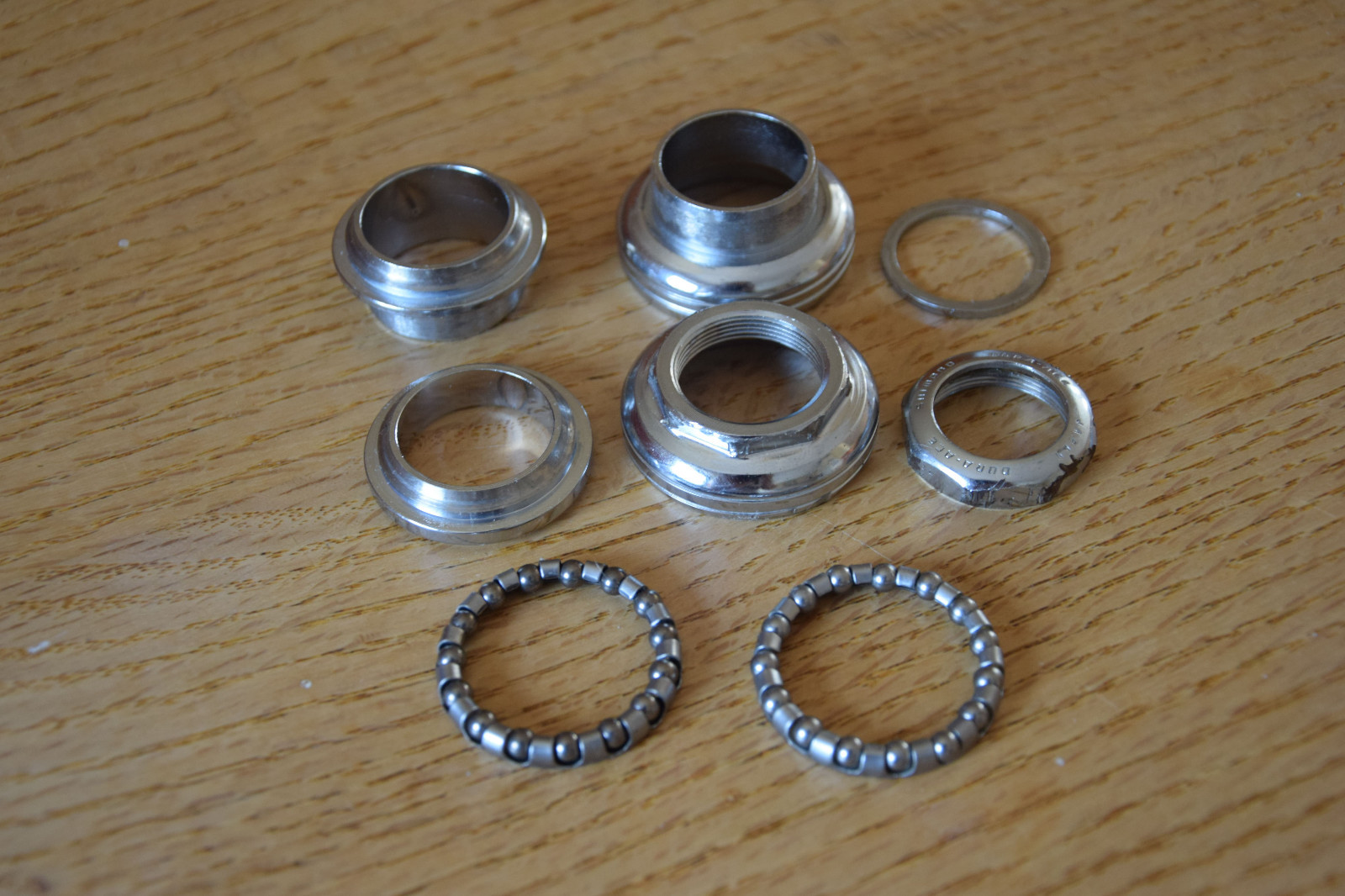

Nein. Franz ist M25x1 = Metrisches Gewinde mit 25mm Nenn-/Außendurchmesser und 1mm Steigung ( pro Umdrehung)
toddio
Aktives Mitglied
- Registriert
- 26 September 2013
- Beiträge
- 2.576
- Reaktionspunkte
- 3.074
Franzosen haben doch Gewindesteigung 1mm oder? (Also 25,4 TPI und nicht 24)
Ich glaube, das ist ok.
saeco64
Schönwetterfahrer
OK, dann habe ich das falsch in Erinnerung, dann muss ich mal gucken was auf der Verpackung steht, wenn ich wieder zu hause bin.
Flat Eric
Machen ist wie wollen , nur krasser .
Hä?
Sitzrohre sind (fast) immer nur an einem Ende dünner ausgewalzt (single butted)
Das konifizerte , also dünnwandigere Ende kommt ins Tretlagergehäuse , oben ist der nicht konifizierte Teil , also Wandstärke 0,8 mm , und der ist doch gleich , egal ob 3 Rohr Satz oder kpl. .
Bei nur 0,5 oben wäre ja eine Stütze von 27,6 notwendig , und sowas gibt es m:E. garnicht ,
bei 27,4 ist Schluss , und die kommt normal in 753er Rahmen
Zuletzt bearbeitet:
toddio
Aktives Mitglied
- Registriert
- 26 September 2013
- Beiträge
- 2.576
- Reaktionspunkte
- 3.074
Nee, so absolut ist das nicht richtig, selbstverständlich gibt es doppelt konifizierte Sitzrohre, z.B.:
http://www.henryjames.com/columbus-products/seat-tubes.html
fightfooter
Analog Native
Da bin ich anderer Meinung:
1. von Vitus gab es auch doppelt konifizierte Sitzrohre
2. Das dünnwandige Rohrende ins Tretlagergehäuse zu löten wäre nicht sinnvoll, da hier stärkere Belastungen auftreten als an der Sattelstütze. Neben der Erhöhung der Steifigkeit in diesem Bereich profitiert auch der Umwerfer von der erhöhten Wandstärke im Tretlagerbereich, insbesondere in der Anlötversion.
3. Beim SLX-Rohr von Columbus wird die Endverstärkung im Tretlagerbereich ja mit dem Finger spürbar.
4. Es haben schon ein paar nicht Unbeholfene geschafft, dass Sitzrohr unterhalb der Sattelklemmmuffe mit der Ahle durchzureiben, bei 0,8mm Wandstärke wäre das schon fast ein Kunststück.
Wenn ich falsch liege lasse ich mich aber gerne eines Besseren belehren. Dann muß ich aber wohl nochmal an den Rahmen Hand anlegen, den ich mal beim Christian Pyttel gebaut habe.
byf
old school coffedrinker
Die Endenverstärkung erhöht nur indirekt die Steifigkeit und zwar nicht weil die größere Wandstärke die Steifigkeit erhöht, denn dann müßte das Rohrmittenverstärkt sein, da in der Mitte die Biegebelastung am höchsten ist ( vergl. Campa Innenlagerwellen MTB ).
Viel mehr wirkt die Endenverstärkung der Materialschwächung durch das Erhitzen beim Löten und den Spannungen ( ja auch beim Erstarren der Lotschmelze treten Spannungen auf, natürlich nicht so stark wie beim Schweißen) entgegen.
Zuletzt bearbeitet:
Flat Eric
Machen ist wie wollen , nur krasser .
Wir sprechen hier von Reynolds 531 , 3 Satz zu kpl.531 :
Wenn auch andere Hersteller Sitzrohre doppelt konifiziert machen , bedeutet das doch wohl das es dem Stützendurchmesser egal ist ob das Rohr im Mittelteil oder bis ganz unten dünnere Wandstärke hat , oben ist es halt Aussendurchmesser minus 2x dickere Wandstärke angesagt , darum ging es hier doch .
Ein Rohrsatz 531 als 3 Rohrset oder kpl. 531 hat den selben Stützendurchmesser !
Das wurde in Abrede gestellt .
Bei 531 kpl. ist das Sitzrohr single butted , also 0,8 x 0,5 , wenn man das "dickere" Ende unten hin macht würde das ja bedeuten das der Stützendurchmesser dann 28,6 minus 2 x 0,5mm = 27,6mm wäre , und das gibt es halt nicht .
Deshalb ist es normal bei 531 die dünnere Wandung vom Sitzrohr unten ist.
Bei doppelt konifizierten Sätzen ist das doch egal , nur hier eben nicht.
Und bei spiralverstärkten (SLX / Tange) ergibt sich das von selbst , mit den Spiralen nach oben wäre ja völlig daneben .
Wenn auch andere Hersteller Sitzrohre doppelt konifiziert machen , bedeutet das doch wohl das es dem Stützendurchmesser egal ist ob das Rohr im Mittelteil oder bis ganz unten dünnere Wandstärke hat , oben ist es halt Aussendurchmesser minus 2x dickere Wandstärke angesagt , darum ging es hier doch .
Ein Rohrsatz 531 als 3 Rohrset oder kpl. 531 hat den selben Stützendurchmesser !
Das wurde in Abrede gestellt .
Bei 531 kpl. ist das Sitzrohr single butted , also 0,8 x 0,5 , wenn man das "dickere" Ende unten hin macht würde das ja bedeuten das der Stützendurchmesser dann 28,6 minus 2 x 0,5mm = 27,6mm wäre , und das gibt es halt nicht .
Deshalb ist es normal bei 531 die dünnere Wandung vom Sitzrohr unten ist.
Bei doppelt konifizierten Sätzen ist das doch egal , nur hier eben nicht.
Und bei spiralverstärkten (SLX / Tange) ergibt sich das von selbst , mit den Spiralen nach oben wäre ja völlig daneben .
Jeeves
gentleman's gentleman
- Registriert
- 5 Juni 2009
- Beiträge
- 1.875
- Reaktionspunkte
- 1.792

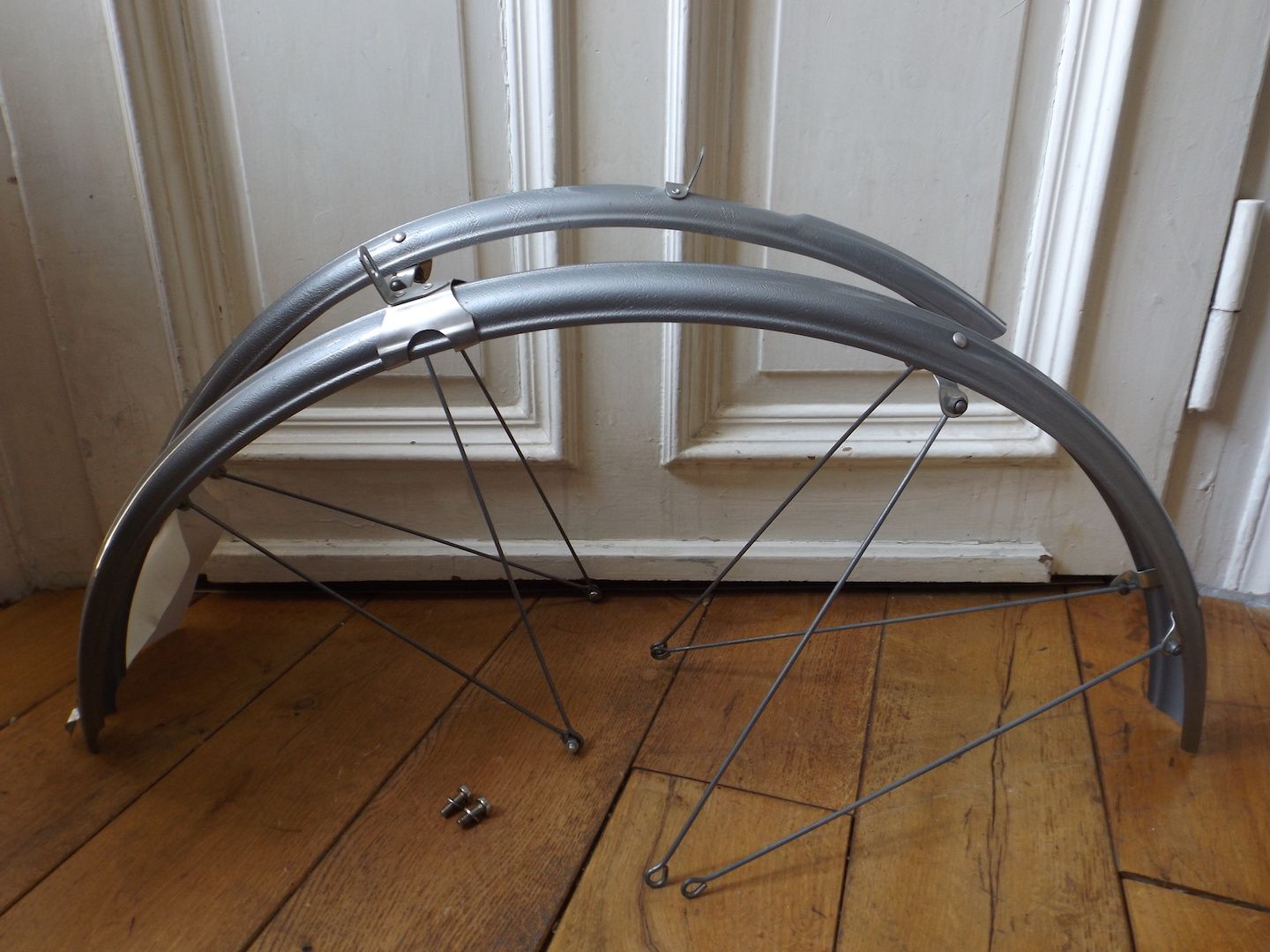

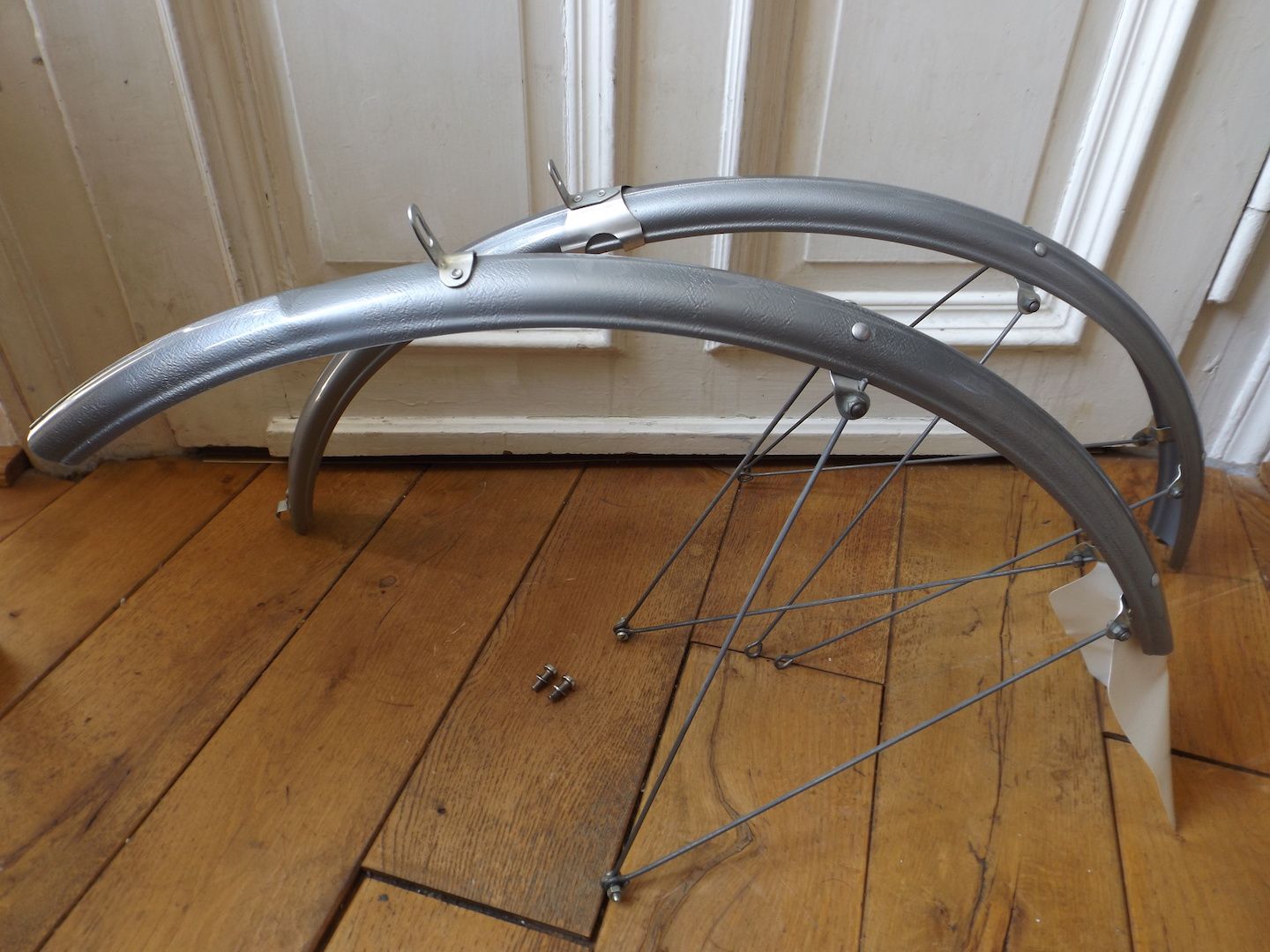

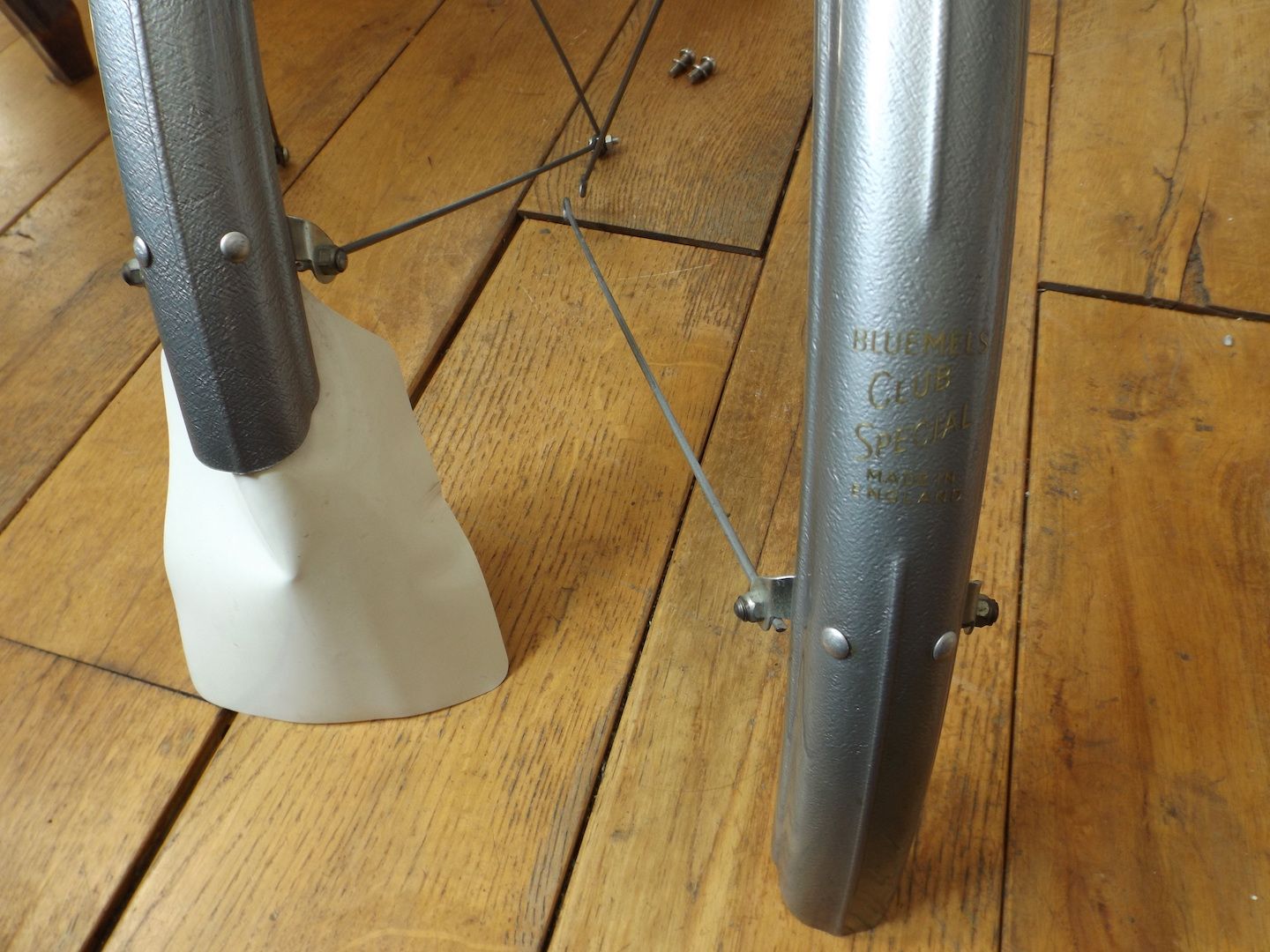

Bluemel's Club Special. Neuwertige Schutzbleche in silbergrau. Breite 42 mm. Wurden als NOS erworben und einmal an den vorgesehenen Rahmen gesteckt, nur um festzustellen, dass sie nicht gut dazu passen. Daher komplett sauber und in exzellentem Zustand mit minimalsten Lagerspuren.
Preis: 40 € + Versand
Preis: 40 € + Versand
Zuletzt bearbeitet:
byf
old school coffedrinker
Reynolds hat ab und an eine nicht ganz durchschaubare Dimensionierungs-Politik....gut möglich daß es das zylindrische 531 Rohr nur in metrischen Abmessungen gab. Die ersten 753er Rohrsätze waren auch nur in metrisch verfügbar.
biciclo
Aktives Mitglied
- Registriert
- 22 März 2016
- Beiträge
- 6.678
- Reaktionspunkte
- 9.273
Wie breit sind die? 42 mm?
Jeeves
gentleman's gentleman
- Registriert
- 5 Juni 2009
- Beiträge
- 1.875
- Reaktionspunkte
- 1.792
Danke, das hatte ich ganz vergessen. Es sind laut Messschieber genau 42 mm.
