Mal eben schnell ne kleine Bastelfrage

[FSD]

Die Lager welche mit bei dem Tretlager (14 Kugeln) mit Käfig welche bei dem Tretlager mit dabei waren finden sich unten auf den beiden ersten Fotos.
Ich habe dann 15 Kugeln ersetzt um das Spiel auszugleichen, da der Käfig ja nun fehlt.

Oder sollte das Lager anders aussehen?
Kann mich aber auch dunkel entsinnen, das die Kugeln des normalen Record Tretlagers größer und weniger waren.

Wie sehen denn die Laufbahnen der Welle aus, habe diese Wellen aus Titan schon in üblen Zustand gesehen.



[Karsten21]

Es gehören aber nur 14 da rein , bei 15 laufen die nicht in der Bahn , wie kommst du blos darauf , Spiel ausgleichen...
die laufen auch mit Käfig schon fast aneinander , für eine mehr ist gar kein definierter Bauraum zwischen Kugellauf an der Welle und in den Schalen da .

Gut, dann habe ich es wohl etwas zu gut gemeint.
Als ich aber die einzelnen Kugeln aufgelegt habe war da noch genug Luft fur eine weitere. Wie sich das dann allerdings
auf den Laufbahnen macht, kann ich nicht sagen. Beim Trockenversuch ausgebaut sah es eben gut aus.
Kugel kommt am Wochenende wieder raus - ABER wieso hatte ich auch mit dem anderen Lager immer wieder Spiel an der Welle?

Hast Du denn die Lagerschalen mit der Achse gekauft?
Du weisst ja, dass die Achse li. +1 mm & re. +1,5 mm hat.

Lager, Gehäuse und Welle kamen im Set. Das sollte so passen - hoffe ich jedenfalls seit dieser Woche....

Ah, okay, es ist ein Campa Super Record Innenlager mit dem 3/16 Zoll Kugeln, alles richtig. Der Käfig ist ja eng gepackt, ob da überhaupt 15 Einzelkugeln reinpassen, weiß ich nicht.
Btw: Die Löcher in der linken Schale sehen riesig aus, müssen die so, ist es eine Campa SR-Schale?

Original Campa SR - die Löcher wurden etwas aufgebohrt, da die vom Werkzeug? des Vorbesitzers verhunzt wurden.



[Karsten21]

Wie sehen denn die Laufbahnen der Welle aus, habe diese Wellen aus Titan schon in üblen Zustand gesehen.

die Laufbahnen sind in gutem Zustand



[FSD]

die Laufbahnen sind in gutem Zustand

Evtl. noch mal Bilder von den Lagerschalen, irgendwie scheint da was nicht zu passen, sonst würde ja nur noch ein Montagefehler in Betracht kommen, aber den hast du ja schon mit deinen Antworten eigentlich ausgeschlossen.



[Karsten21]

Evtl. noch mal Bilder von den Lagerschalen, irgendwie scheint da was nicht zu passen, sonst würde ja nur noch ein Montagefehler in Betracht kommen, aber den hast du ja schon mit deinen Antworten eigentlich ausgeschlossen.

Wenn ich morgen Nachmittag dazu komme nehme ich noch mal alles auseinander und dann gibt es Fotos.

Irgendwo muss ja der Fehler liegen...



[Flat Eric]

Hast du evtl. Lagerschalen für 1/4. Zoll Kugeln erwischt , ich trau der Sache irgendwie nicht .
Und bei der Titan Welle ( ist das doch , oder ?) ist ein Stahllaufring aufgepresst oder geschrumpft ( Titan ist viel zu weich als Lagerlaufbahn ) .



[RoKaDo]

Hast du evtl. Lagerschalen für 1/4. Zoll Kugeln erwischt , ich trau der Sache irgendwie nicht .

Joo, das vermute ich auch schon.....deshalb ja auch die Frage, ob er es so komplett bekommen hat.

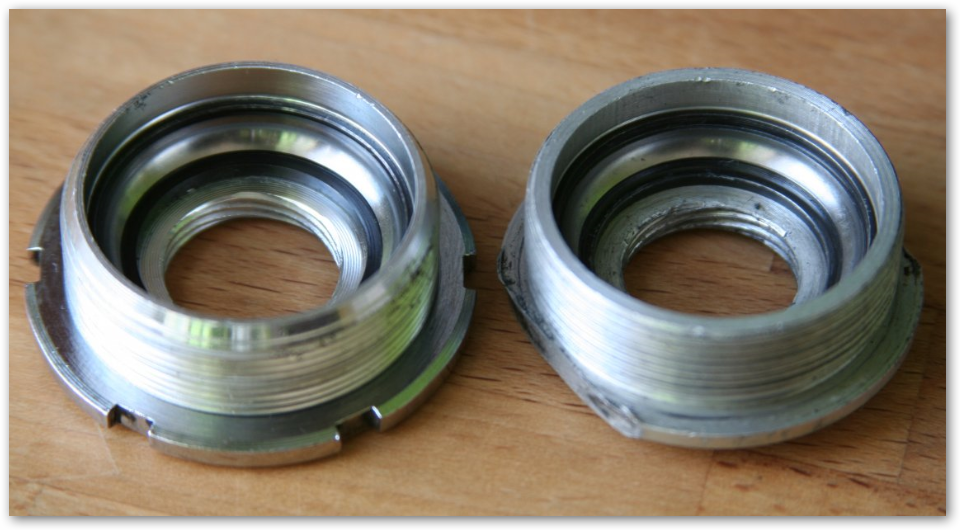

Die Lagerschalen sollten so aussehen:



[Karsten21]

Weiter geht es.

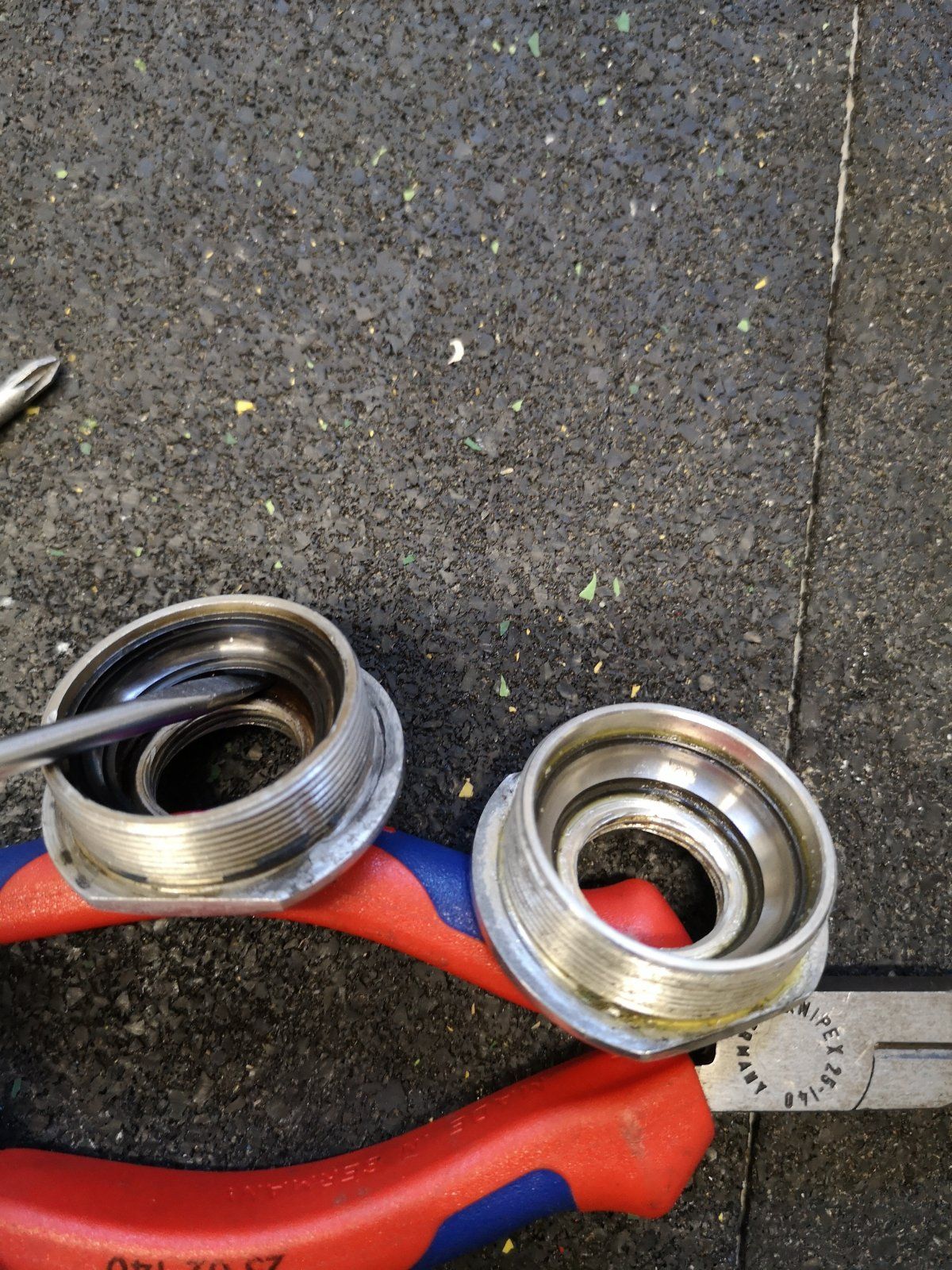

Das Lager ist auseinander - linker Lagerschale ist raus, die rechte habe ich erstmal noch drinnen gelassen. Event. sieht man ja schon bei der linken Seite ob was nicht passt.

Bilder der Lauffläschen - denke die sollten wirklich passen.
Auch ein Bild der Lagerschale mit den 15 Kugeln hab ich mal gemacht. Luft ist oben auf 12 Ihr immer noch gut. Sollten das wirklich falsche Kugeln bzw. die falschen Schalen sein?

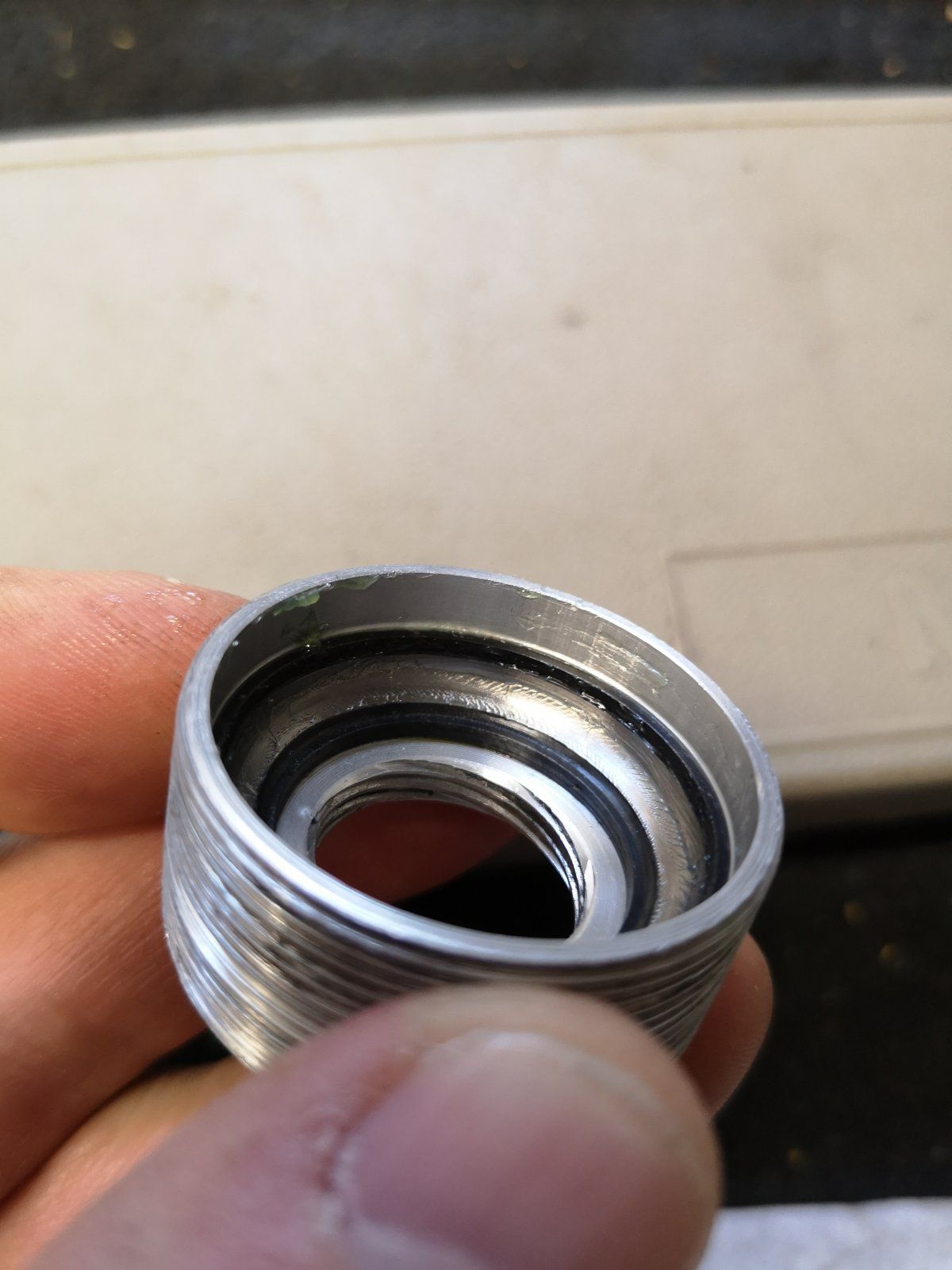

Und zum Schluß noch die Schale von innen. Bin auf eure Meinungen gespannt



[Karsten21]

Obwohl ich hab da gerade was entdeckt.
Im Vergleich zur ITA Lagerschale schaut meine BSA doch vom Aufbau innen besonders der Lauffläche etwas anders aus. Die Lauffläche der ITA ist höher.

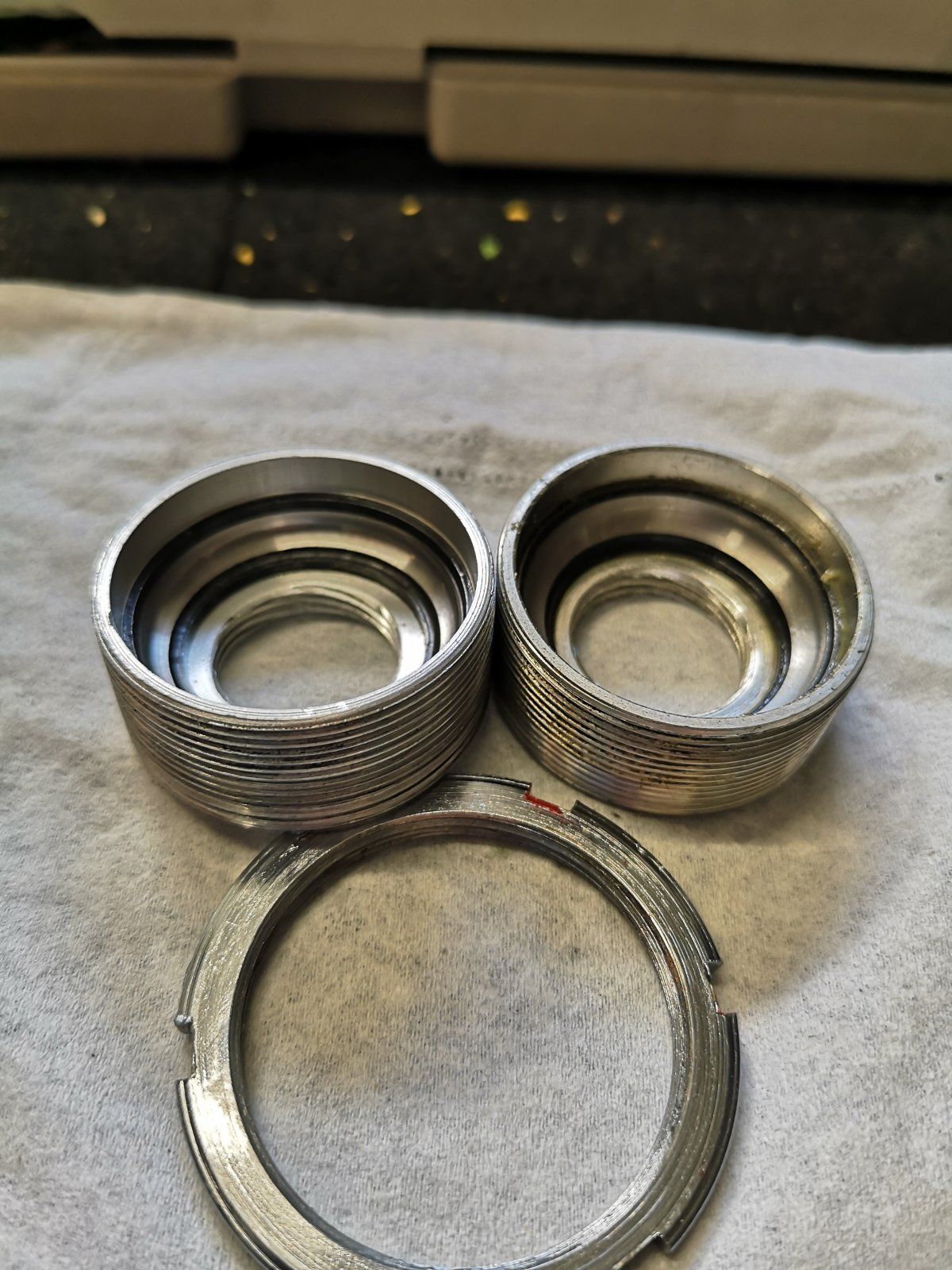

Zum Vergleich

rechts BSA, links ITA



[toddio]

Obwohl ich hab da gerade was entdeckt.
Im Vergleich zur ITA Lagerschale schaut meine BSA doch vom Aufbau innen besonders der Lauffläche etwas anders aus. Die Lauffläche der ITA ist höher.

Zum Vergleich
Anhang anzeigen 709160
rechts BSA, links ITA

Es kann nicht schaden, die Kugeln leicht einzufetten und dann mal zu sehen, wo die genaue Laufbahn in der Schale liegt (sieht man an der Fettspur) - vielleicht hilft das.



[Karsten21]

Anbei die Laufspur der Kugeln - sieht eigentlich soweit gut aus



[Olddutsch]

Könnte es sein das dein Tretlager Gewinde nicht fluchtet



[Karsten21]

Könnte es sein das dein Tretlager Gewinde nicht fluchtet

Es wird heißer....

Habe jetzt beide Schalen einfach etwas eingedreht und einmal unten auf 6 Uhr und oben auf 12 Uhr die Breite gemessen.

Oben habe ich 82,92mm
unten komme ich auf 82,79mm

Aber sollte das wirklich so viel ausmachen?



[SuntourZepp]

Es wird heißer....

Habe jetzt beide Schalen einfach etwas eingedreht und einmal unten auf 6 Uhr und oben auf 12 Uhr die Breite gemessen.

Oben habe ich 82,92mm
unten komme ich auf 82,79mm

Aber sollte das wirklich so viel ausmachen?

Ich hab noch nie groß gemessen,aber wenn sich das Lager nicht sauber einstellen läßt,würde ich 'Ja' sagen...Bei einem neu lackierten Rahmen hat eine gaanz dünne Schicht Farbe bewirkt,daß das Innenlager nicht sauber eingestellt werden konnte...



[Karsten21]

Ich habe es - auch dank @Olddutsch.

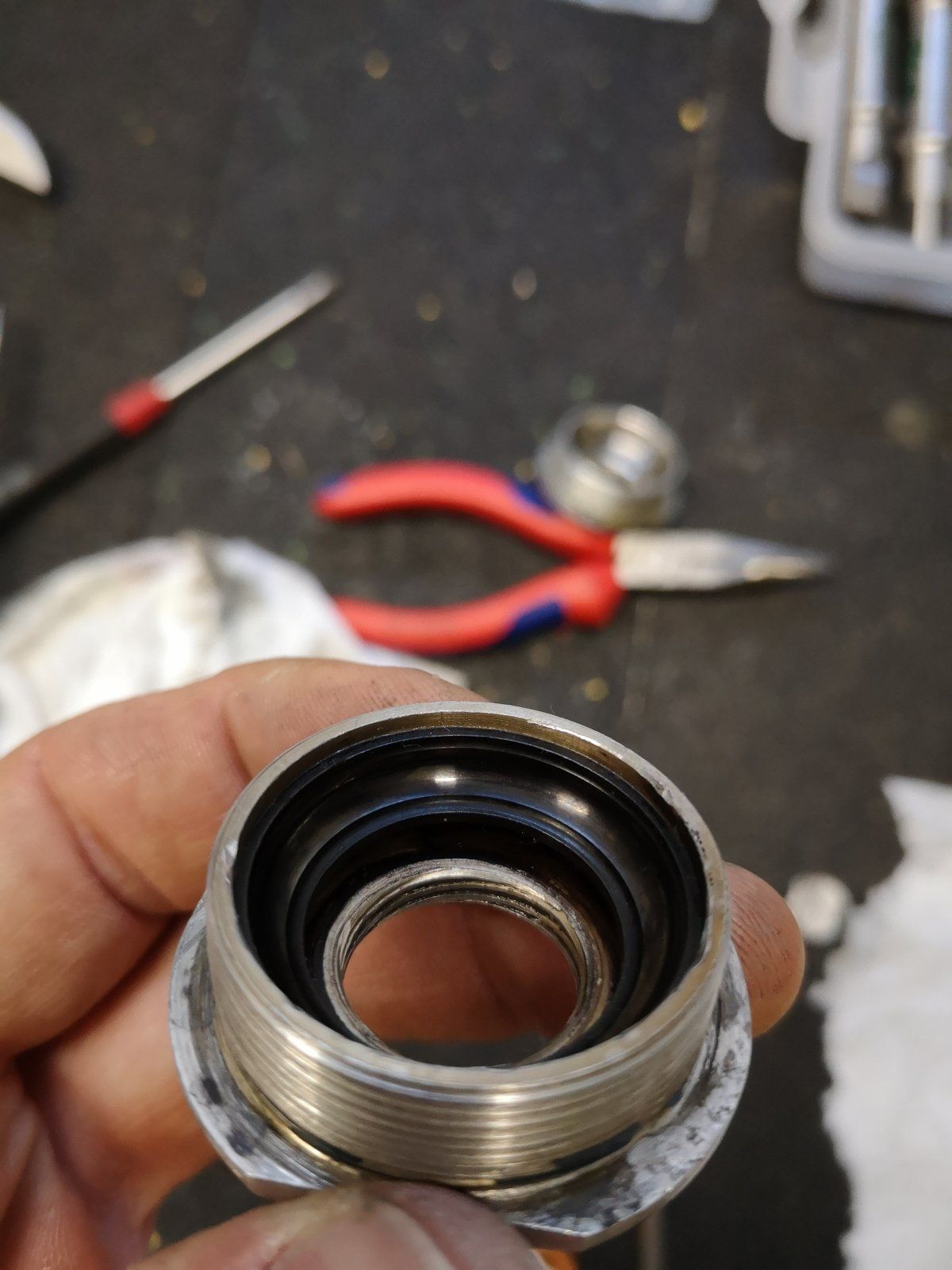

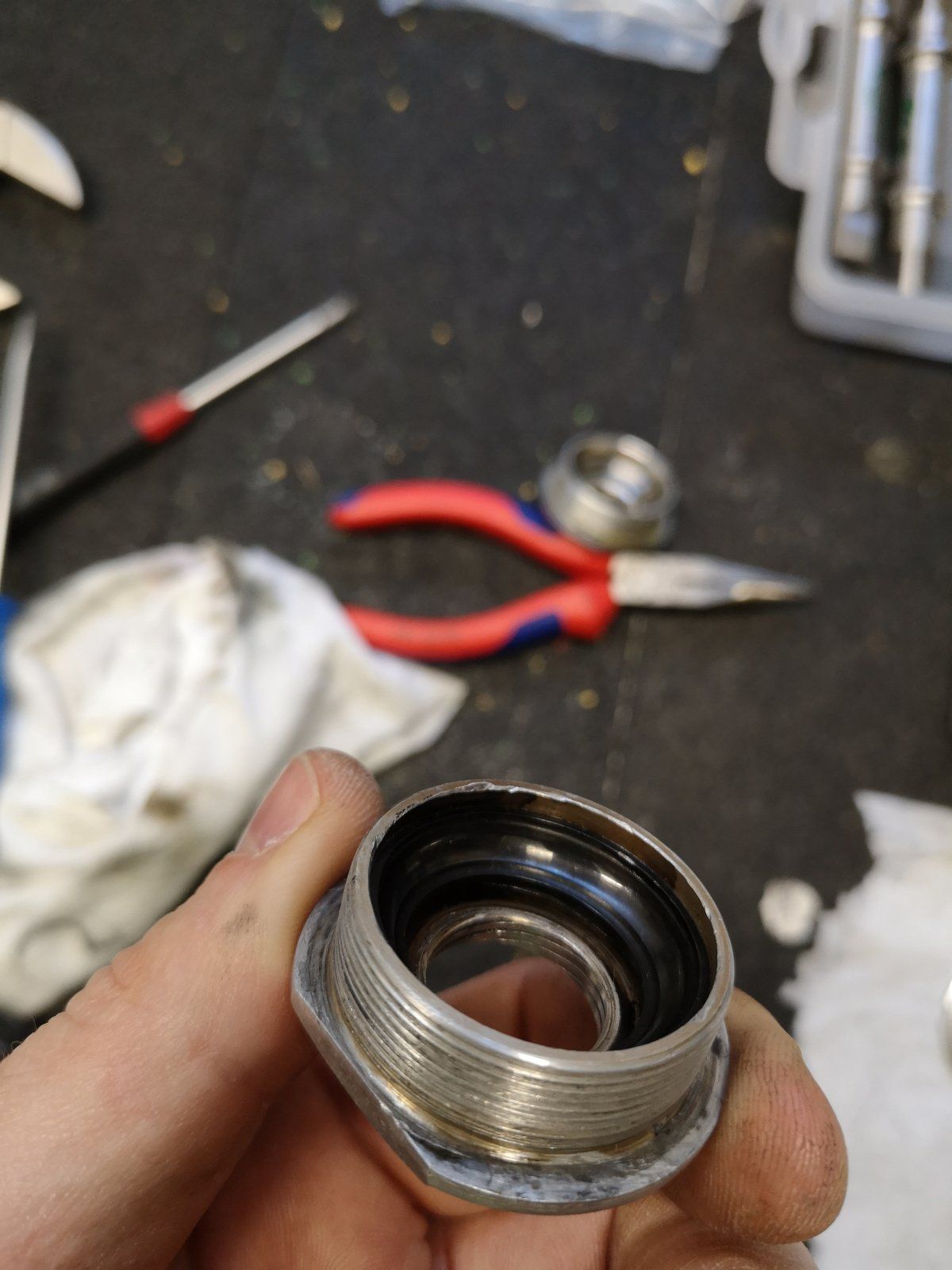

Habe nun doch noch einmal die rechte Lagerschale ausgebaut und siehe da, der Ring in welchem die Lager laufen sitzt schief in der Lagerschale. Beim ersten auseinanderbauen war mir so kein Spalt aufgefallen - warsch auch dem Fett geschuldet.
Aber nach ein paar mal nachziehen hat er sich wahrscheinlich mehr verschoben.

Im Vergleich zur ITA Schale müsste der ganz nach unten auf den Boden der Lagerschale



[Olddutsch]

Achtung
Die Lagerschale is Glashart U wie vorgeschlagen mit ner Nuss,die bekanntlich aus Werkzeugstahl (auch hart) besteht arbeiten is nicht der richtige Weg.wenn du Pech hast Platzt die Kugellaufbahn



[Olddutsch]

Okay, jetzt den Laufring schön gleichmäßig (passende Nuss etc. ) einpressen. Warum ist er eigentlich so dunkel im Vergleich zum anderen?

Die Verfärbung sieht verdammt nach Anlauffarbe ( entsteht beim erhitzen) aus ,macht aber keinen Sinn beim einfügen in eine Passung



[Karsten21]

Die Verfärbung sieht verdammt nach Anlauffarbe ( entsteht beim erhitzen) aus ,macht aber keinen Sinn beim einfügen in eine Passung

Stimmt, da war doch was.
Rind sitzt wieder an Ort und Stelle - Hab die Schale erhitzt und dann reichten zwei leichte Schläge mit der passenden Nuss.

Eingebaut ist auch schon wieder alles, für eine Probefahrt hat die Zeit dann leider nicht mehr gereicht, den Ausgang des "Dramas" reiche ich natürlich noch nach.

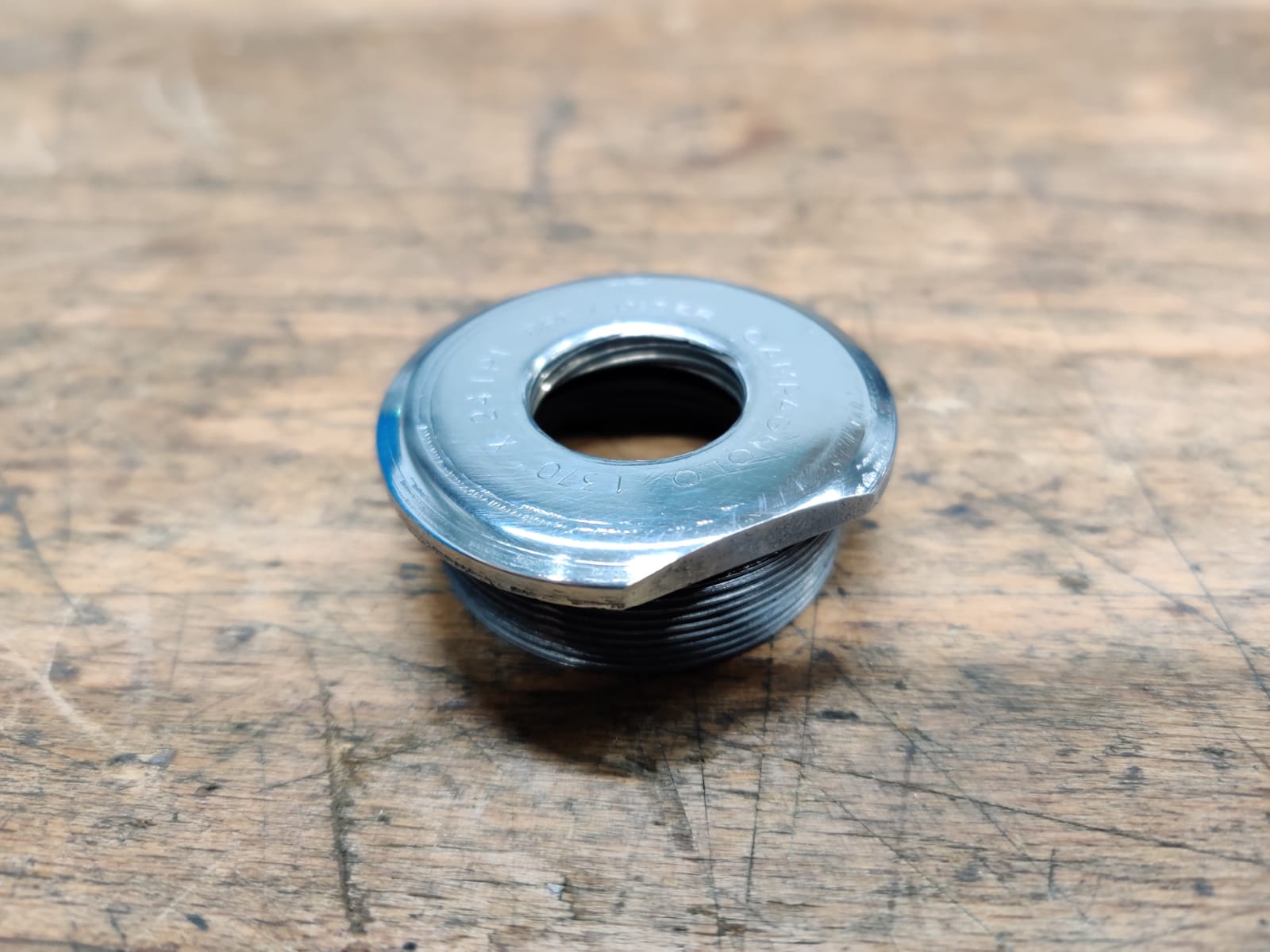

Zur Lagerschale - da die schon ordentlich verknaddelt war, hatte ich die zwei Flächen für die Schlüsselaufnahme plan fräsen lassen. Dabei ist dann ein kleines Malheur passiert und etwas Alu musste wieder aufgeschweißt werden. Wobei sicher auch der Ring etwas verrutscht.



[Olddutsch]

Das alles hättest du Mal im vorwege schreiben sollen,wäre einfacher zur Fehlerdiagnose gewesen
Nachtrag
Das Auftragen von Material hätte man eleganter ( im Wig Schweißverfahren)machen sollen .Hier würde einfach von der Rolle was aufgebraten Stümperhaft bei so kleinen Teilen so was zu machen.
Man o man welchem Zerspaner bist du da in die Hände gefallen,wenn ich das 3 Bild ansehe



[Karsten21]

Das alles hättest du Mal im vorwege schreiben sollen,wäre einfacher zur Fehlerdiagnose gewesen
Nachtrag
Das Auftragen von Material hätte man eleganter ( im Wig Schweißverfahren)machen sollen .Hier würde einfach von der Rolle was aufgebraten Stümperhaft bei so kleinen Teilen so was zu machen.

Manchmal sieht man eben den Wald vor lauter Bäumen nicht. Bzw. hatte ich das gar nicht mehr so wirklich auf dem Schirm.
Bei dem Materialauftrag bin ich absolut bei dir, dass wäre sicher schöner gegangen. Aber derjenige der das gemacht hat, war sich über die Seltenheit der Schale nicht wirklich bewußt - leider
