Es kommen erstmal Cinchkabel raus, ob die original sind weiß ich nicht. Da diese aber nicht reichen sind diese mit 1,5m günstiger Cinchverlängerung verlängert. Massekabel ist angeschlossen, ohne brummt es noch viel mehr.
-
Hallo Gast, wir suchen den Renner der Woche 🚴 - vielleicht hast du ein passendes Rennrad in deiner Garage? Alle Infos
offtopic-thread für espressomaschinen, Schallplatten, alte Schuhe, Rechenschieber und Sonstiges
- Ersteller Bianchi-Hilde
- Erstellt am
Anzeige
espressomaschinen .
a.j.h.
Rennradklassik-1%er
Nee, näh?!
Überleg mal: Da laufen gerade mal knapp 4 mV durch das Kabel. Sehr hochohmig (47kOhm) - da spielen Kabelkapazitäten eine ergebliche Rolle. Außerdem nimmt die Stöempfindlichkeit zu - Du hast damit quasi eine Antenne für Störungen gebaut.
Aber teste mal - bei abgebauten Tonabnehmer - ob du einen Durchgang von Signalminus zu dem Massekabel hast. Einfach mit dem Ohmmeter einen Widerstand messen. Wenn du nix messen kannst (weder links noch rechts), dann siehe oben. Entweder 1. oder 2.
verlängern sollte man beim Plattenspieler nicht, das vergrößert die Kapazität gegen die der Tonabnehmer arbeiten muss. Besser die Anlage umsortieren.

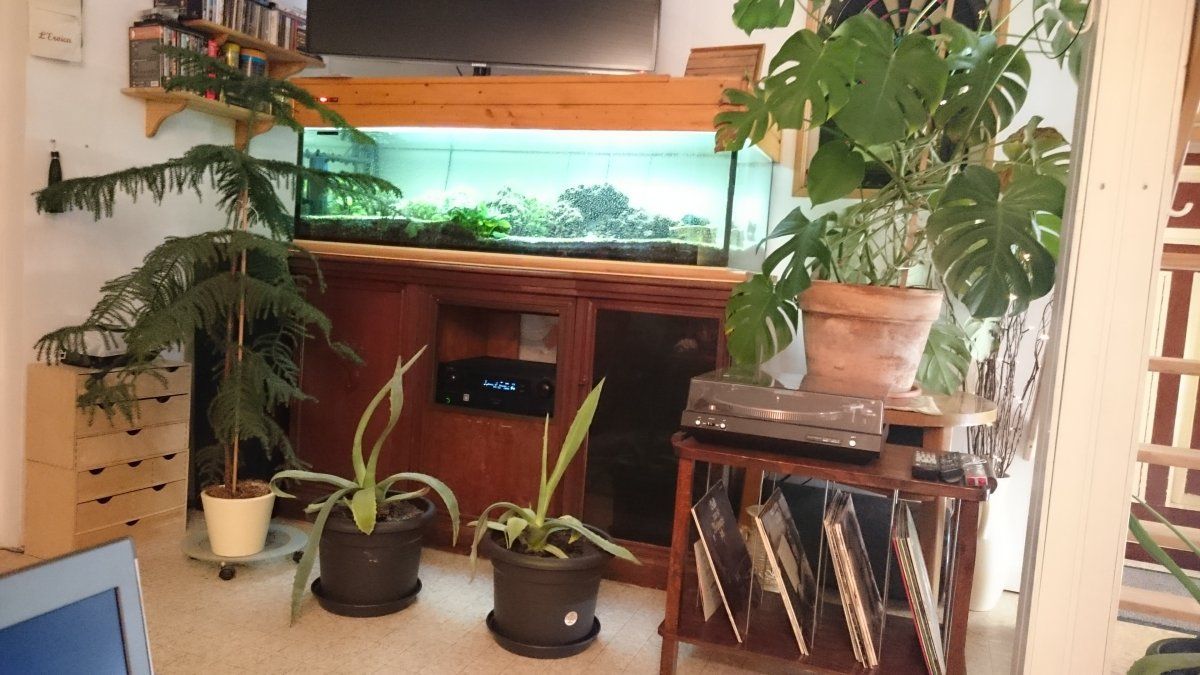

Leider muss ich das Kabel auf jeden Fall um ca 0,5m verlängern (erstmal) der Dreher passt unmöglich neben den AVR.
Die Phonokabel die da aus dem Dual kommen sehen auch irgendwie billig aus und sind beschissen gelötet, da würd ich schon gerne was ändern.
Ich hätte noch 5x6qmm EMV Kabel, da streut nix rein (bzw nix raus)
Wenn meine Dame mal Spätschicht hat zerleg ich das Gerät mal und schau nach dem brummen.
Cu Danni
Die Phonokabel die da aus dem Dual kommen sehen auch irgendwie billig aus und sind beschissen gelötet, da würd ich schon gerne was ändern.
Ich hätte noch 5x6qmm EMV Kabel, da streut nix rein (bzw nix raus)
Wenn meine Dame mal Spätschicht hat zerleg ich das Gerät mal und schau nach dem brummen.
Cu Danni
crispinus
Aktives Mitglied
schätze, es WAR mal ein DIN Dual.
aber ist rein spekulativ und ändert nix an der Installationsmisere.
Bilder des Innenlebens werden den wirklichen Experten sehr schnell schlüssig sein. (Ich bin nur Anwender).
aber ist rein spekulativ und ändert nix an der Installationsmisere.
Bilder des Innenlebens werden den wirklichen Experten sehr schnell schlüssig sein. (Ich bin nur Anwender).
a.j.h.
Rennradklassik-1%er
Löte da nicht irgendein Kabel ran - es muss (!!!) niederkapazitiv sein. Der Abnehmer sieht eine kapazitive Last und die darf nicht zu groß werden. Sonst verbiegt sich der Frequenzgang. Niederkapazitiv sind die wenigsten Kabel heutzutage. Rg58 ginge, aber das Dualkabel sieht billig aus, ist aber gut.
Ich habe auch noch ein paar Trommeln RG58, RG59 und anderen Kram rumliegen.
Ich zerleg das Ding erstmal und dann schauen wir weiter.
Ich zerleg das Ding erstmal und dann schauen wir weiter.
Das Shure System verlangt nach 400-500 pF Gesamtkapazität. Abzüglich der Kapazität des Eingangs am Verstärker (einen genauen Wert konnte ich für deinen denon nicht finden) bleiben etwa 200 pF fürs Kabel übrig. Wie lang es werden darf musst du dann anhand des Kabels errechnen. Wenn du längere Strecken überbrücken musst brauchst du halt einen externen Entzerrer- Vorverstärker, den du dann über ein längeres Kabel an einem normalen Eingang des Verstärkers anschließen kannst.

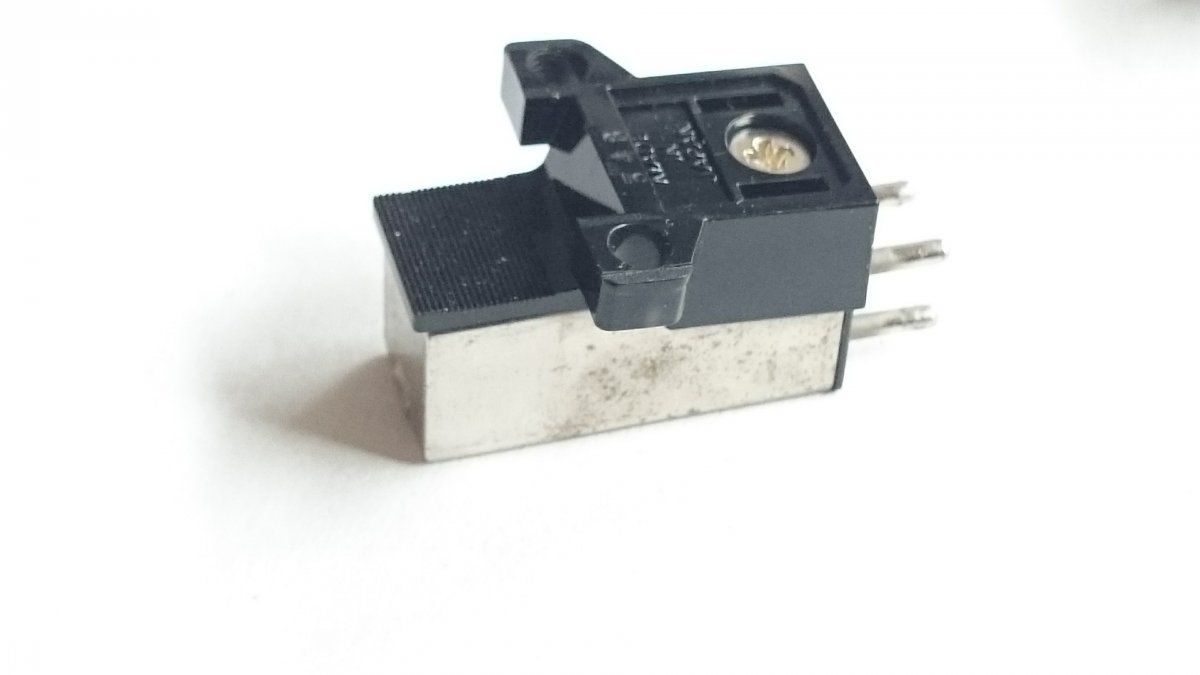

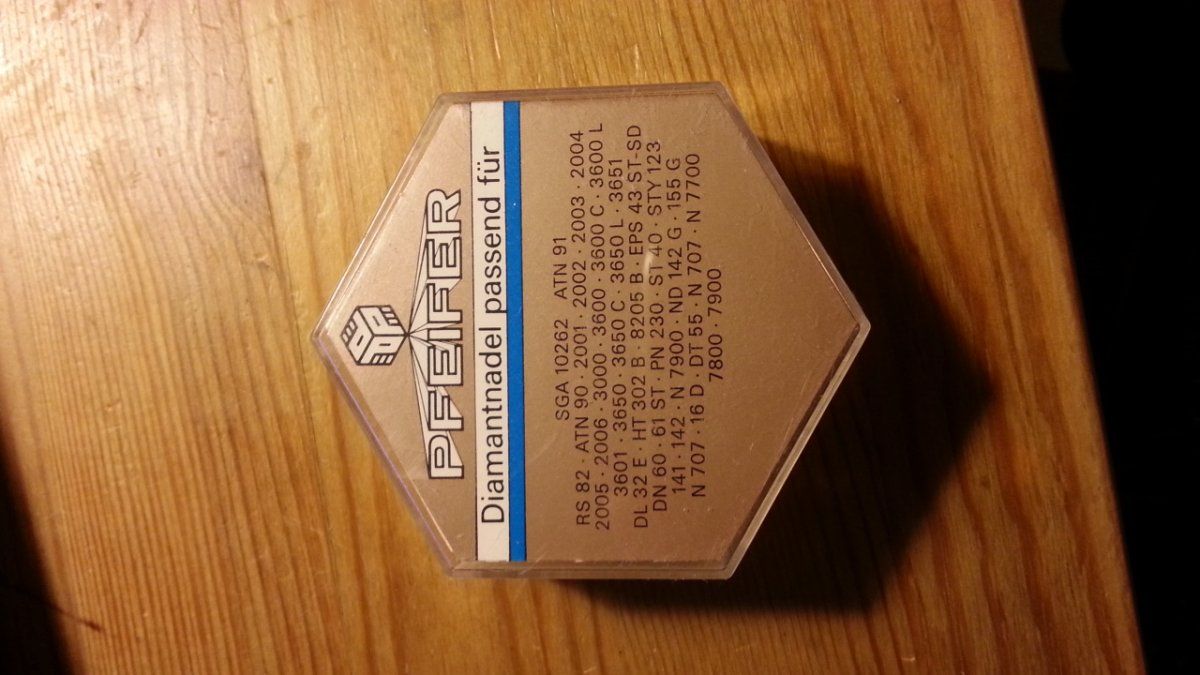

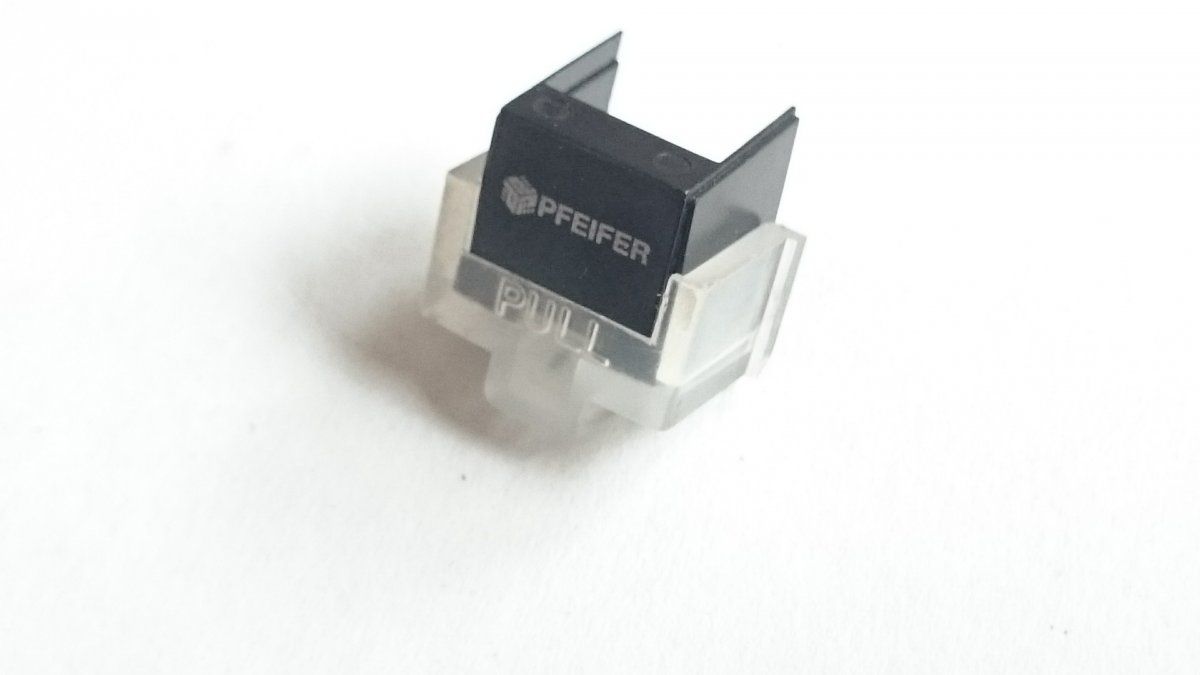

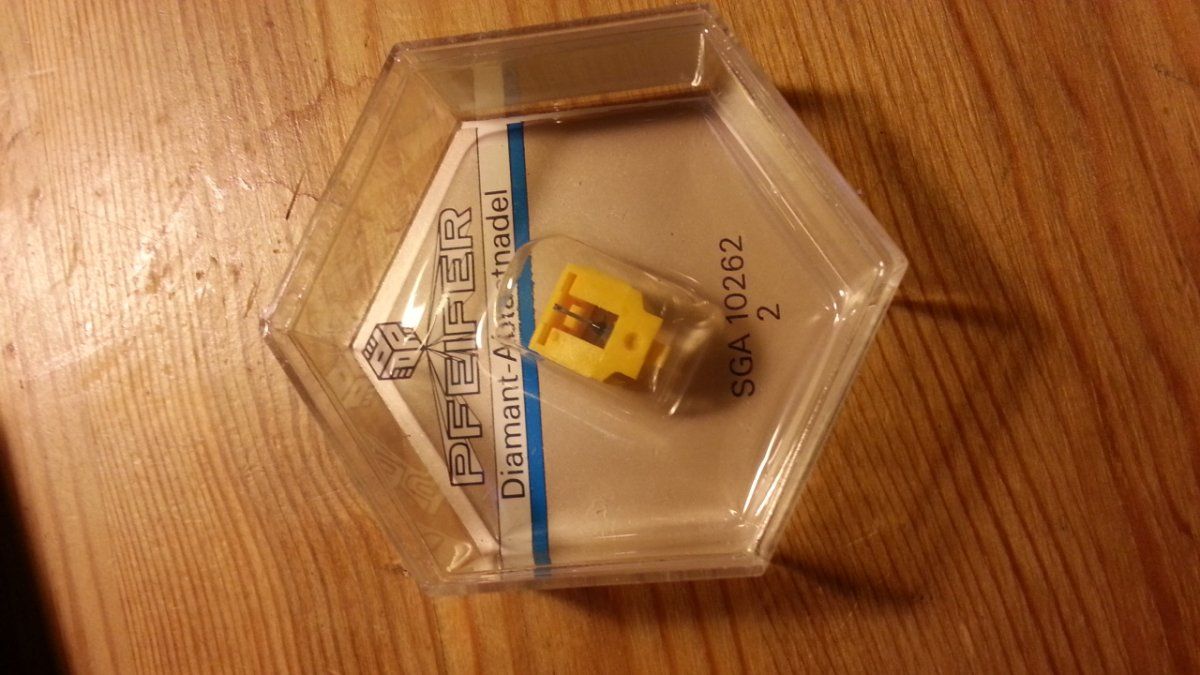

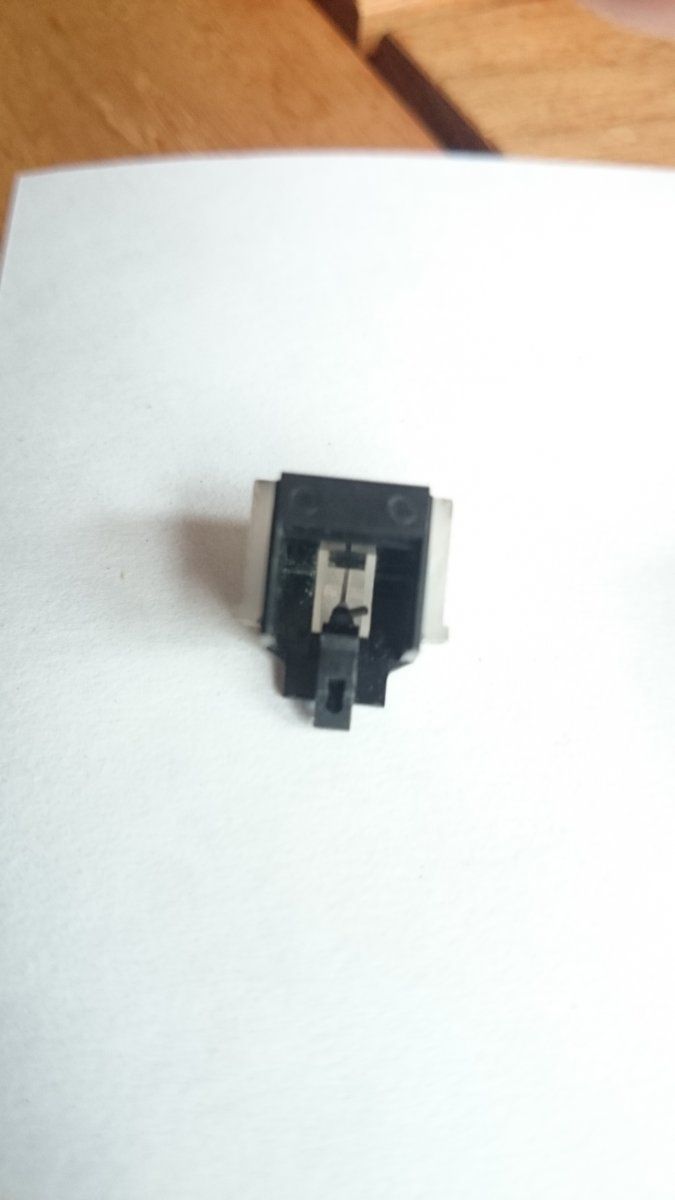

Das System kann ich nicht identifizieren, aber die Nadel sieht bis auf die Farbe identisch aus, insofern würde ich dir die Nadel gerne abnehmen. Alles weitere per pn. An die anderen: kennt jemand das System? Original war wohl ein AT-72, aber das hätte beschriftet sein sollen.

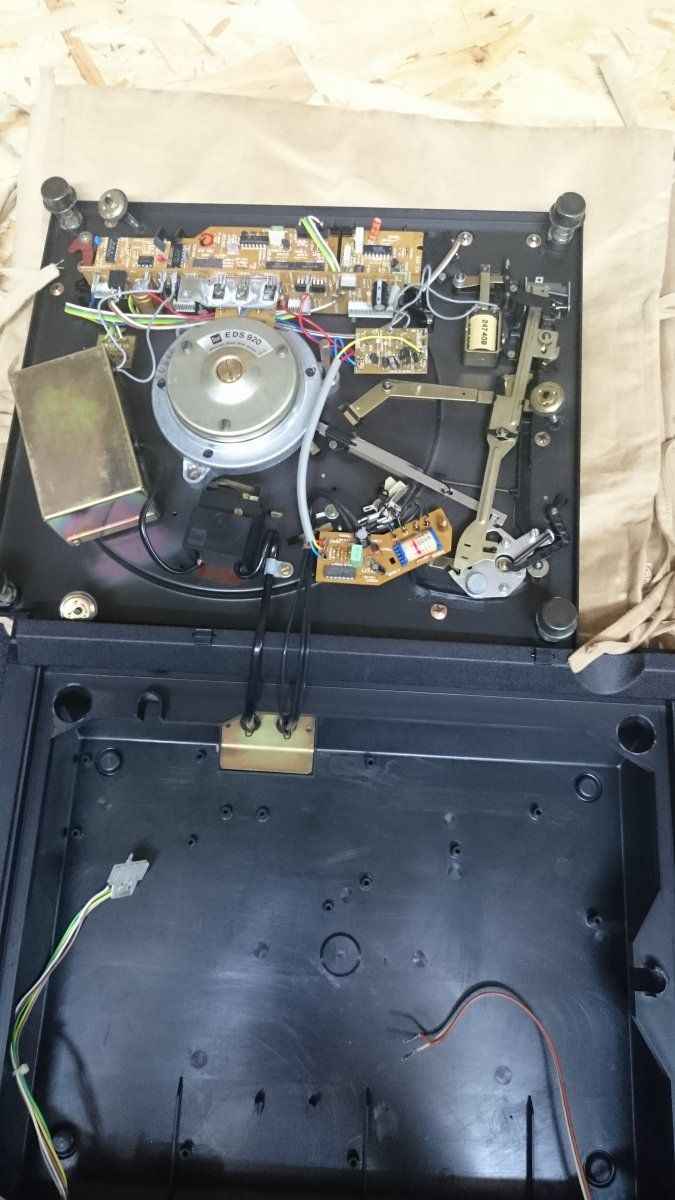

So ich hab das Gerät mal geöffnet. Scheint schon immer ein Cinch gewesen zu sein.
Na auch egal, ich mach mal 2m RG 58 dran und schau mal was passiert.

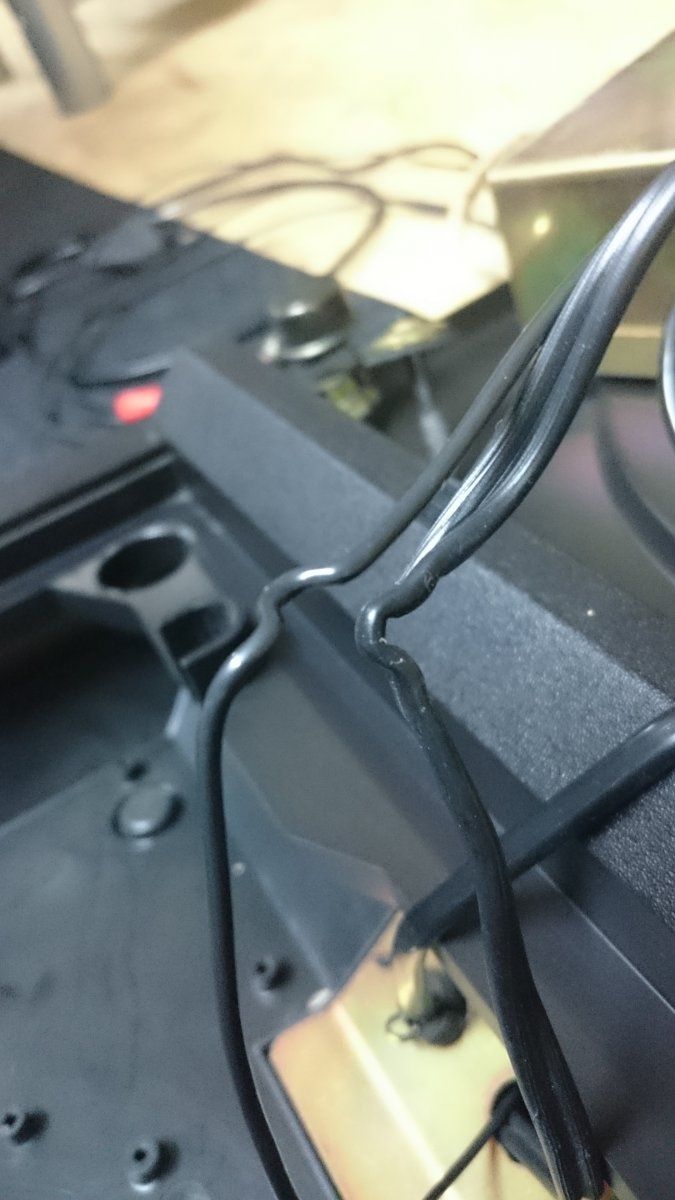

Verwunderlich aber das man so ein Gewese um die Kabel macht und sie so in der Zugentlastung quetscht.
Desweiteren hat der Spieler ja auch, über 2 normale Federkontakte, eine Unterbrechung der Tonleitungen (konnte jetzt nicht nachvollziehen wann die betätigt wird) das ist doch der Signalübertragung ebenso undienlich. Naja vielleicht sind das ja Voodookontakte ;-)
Na auch egal, ich mach mal 2m RG 58 dran und schau mal was passiert.
Verwunderlich aber das man so ein Gewese um die Kabel macht und sie so in der Zugentlastung quetscht.
Desweiteren hat der Spieler ja auch, über 2 normale Federkontakte, eine Unterbrechung der Tonleitungen (konnte jetzt nicht nachvollziehen wann die betätigt wird) das ist doch der Signalübertragung ebenso undienlich. Naja vielleicht sind das ja Voodookontakte ;-)
Zuletzt bearbeitet:
a.j.h.
Rennradklassik-1%er
Nö, macht man gar nicht - Hauptsache niederkapazitiv, wegen der Eingangsimpedanz. Und da ist RG58 (als Cu-Version!) völlig ok und kostet ja auch nix. Durch das Quetschen vergrößert man weder die Kapazität noch vergrößert man den Leiterwiderstand.
Das ist der sog. Kurzschließer, der die Signalkabel bei Nichtbetrieb stumm schaltet. Da läuft kein Signal rüber, da der Kontakt bei Nichtbetrieb ja auch nur parallel läuft.
Kontrollier mal, on das Massekäbelchen irgendwo Kontakt zur Signalmasse hat - ich kann's auf den Photosd nicht erkennen. Wenn ja - trennen!
sulka
zementsackzement
Wo ihr gerade so schön herum "ohmt" ;-))
Ich würde gerne mein olles Powerbook mit meinem SABA Receiver verkuppeln (Modell müßte ich heute Nacht mal eruiren).
Wo steck ich was am besten rein ohne daß einem von beiden die Birne platzt ?
Have merci mit meiner womöglich dämlichen Frage und der gebrochenen Timeline !
Ich würde gerne mein olles Powerbook mit meinem SABA Receiver verkuppeln (Modell müßte ich heute Nacht mal eruiren).
Wo steck ich was am besten rein ohne daß einem von beiden die Birne platzt ?
Have merci mit meiner womöglich dämlichen Frage und der gebrochenen Timeline !
hans-albers
rollin rollin rollin
moin..
müsste miniklinke (laptop) auf cinch (reciever) sein.
am reciever in "line" oder "cd " oder "aux" eingang.
müsste miniklinke (laptop) auf cinch (reciever) sein.
am reciever in "line" oder "cd " oder "aux" eingang.
sulka
zementsackzement
ich glaub mir wird übel ....
Der Deutsche SABA hat Deutsche Industrie Norm - DIN-Buxen.
hans-albers
rollin rollin rollin
upss.. dann doch so alt, das modell..
da iss wohl nix mit cinch..
gibt aber auch adapter
cinch >> DIN
So nen Adapter hab ich auch noch, von DIN auf Cinch...
P.S. Und DIN heißt ..... na ihr wisst ja
P.S. Und DIN heißt ..... na ihr wisst ja
JUR
Kaufe 180mm Kurbeln
- Registriert
- 9 Mai 2012
- Beiträge
- 19.178
- Reaktionspunkte
- 17.253
Deutsches Institut für Normung
http://www.din.de/de/
http://www.din.de/de/
Ich such mal eben das Ding....
