Aufbauthread – Mein Allerallerletzter

ignatz schrieb:
8) Trotz des ausgefeilten Aero-Konzeptes nervt Gegenwind immer noch, da hatte ich nun wirklich mehr erwartet.
Zum Vergrößern anklicken....

Also dagegen könnten wir ja was tun:

Cinelli+Laser+Keith+Haring


Aber ich bin erstmal heilfroh, dass das Gerät nicht direkt auseinandergefallen ist. Puuhh... Ehrlich, richtig froh.

Zuletzt bearbeitet:
Knobi schrieb:
Also dagegen könnten wir ja was tun:

Cinelli+Laser+Keith+Haring


Abr ich bin erstmal heilfroh, dass das Gerät nicht direkt auseinandergefallen ist. Puuhh... Ehrlich, richtig froh.
Zum Vergrößern anklicken....
Ach komm, Das TL ist wahrscheinlich stabiler als vorher ;)

Edit.: Da kriegt man ja Rückenschmerzen vom Angucken ;)

Zuletzt bearbeitet:
Vielleicht beim nächsten Rahmen die Rohre nach dem Golfballprinzip pimpen :idee: ;)

ignatz schrieb:
Das ist tatsächlich wahr. Nachdem wir uns kürzlich ausgiebigst über Steuersatzvarianten unterhalten haben, sind wir planerisch quasi durch, es gibt ein paar Teile, und sogar schon erste Lötarbeiten (!).
Zum Vergrößern anklicken....

Oh. Jetzt muss ich teasern, ohne das entscheidende Steuerrohr schon zu haben...



Aber fangen wir mal ganz einfach an: Das Tretlagergehäuse am Sitzrohr.
Dieses Mal ein ordentliches, wunderschön gemachtes Teil aus bekanntem Material und von bekannter Herkunft: 38 mm 25CrMo4, von Reset Racing offenbar selbstgemacht und innen ausgedreht auf gerade noch 1 mm Wandstärke. Durch den geringen Unterschied zur Rohrwandstärke lötet sich das "fast von selbst", reißt nicht und verzieht sich unter 1/10 mm.







"Professionalisierung": Simple Klemmkralle, in der man das Rohr beim Löten flott weiterdrehen kann.



Die Verbindung dauerte kaum halb so lange, wie beim letzten Mal, geheftet wurde wieder zwischen zwei Schienen.
Heften werde ich aber demnächst direkt, ähm, naja - das ganze ufert nun doch ein wenig aus:



Jedenfalls kann man da die Gehrungen viel besser prüfen, als auf der Holzplatte mit den Klötzchen:

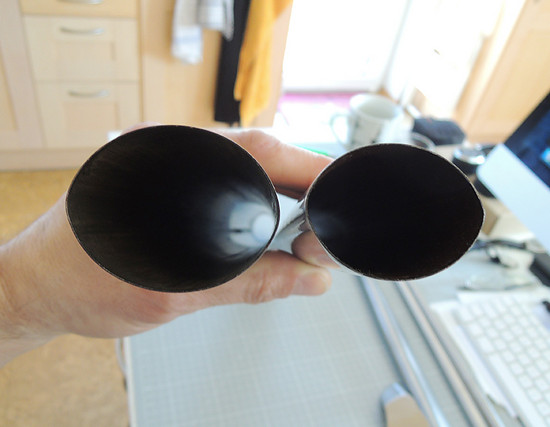

Das Unterrohr wird dieses Mal ein "Max OS" mit nochmal größerem Basisdurchmesser und komfortabler Länge, das aber trotzdem leichter als ein originales "Max von damals" ist - und definitiv aus aktuellerem Material mit schönerer Oberfläche.

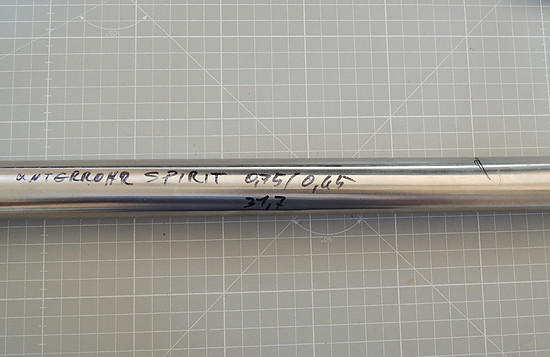

Daneben seht ihr direkt das Oberrohr, das aus guten Gründen auch kein "Max von damals" mehr wird, sondern ein Spirit-Unterrohr. Vom originalem Max-Oberrohr mit 0,4 mm Wandstärke im Mittelteil und nur 600 mm Länge weiche ich gern ab, weil es eigentlich zu kurz für die Wunschgeometrie war und sich im Mittelteil deutlich sichtbar elastisch mit der Hand zusammendrücken lässt; beim feinen Schleifen der grob quergeschliffenen Oberfläche und bei der Nacht im Säurebad mag es weitere 0,05 mm verloren haben, aber was tolles ist "Max von damals" irgendwie nicht.
Nur musste ich das Rundrohr jetzt irgendwie "maxen", damit es optisch ins Konzept passt. Das war mit den Max-Klemmblöcken, Schraubstock und etwas Geduld erstaunlich einfach.





Ovalisieren, die zweite: Hier sehr ihr keine Max- oder Life-Sitzstreben, weil das ja viel zu einfach wäre. Sondern rostfreie Metax, die mit gaaanz viel Geduld, Weichholzbrettchen und Gummibacken auch Stück für Stück im Schraubstock plattgedrückt werden.
Rostfrei müssen sie dieses Mal unbedingt sein. Aus Gründen!





Aber die wirklich richtig verzwickte Aufgabe lauert dieses Mal an einer ganz anderen Stelle und wird uns noch viele Abende Kopfzerbrechen bereiten...

Zuletzt bearbeitet:
Der Maxrahmen braucht nämlich auch eine Maxgabel.
Und obwohl hier dank @Nik S. einige schöne Max-Gabelköpfe mit Innenmuffen rumliegen, also wirklich die ganz originalen, superschlanken von damals, wird Ignatz-2 überhaupt keinen richtigen Gabelkopf bekommen. Mal abgesehen davon, dass ich es bislang nicht geschafft habe, Max-Gabelbeine zerstörungsfrei zu biegen...

Wir bauchen dafür nämlich unbedingt einen Plattenkopf. Am 1/1/8-Gabelschaft. Und modernem Tapered-Steuerrohr. Mit unsichtbarer unterer Lagerschale. Hehe.



Oben kommt eine relativ dünnwandige Platte mit abfallenden Schultern drüber, die alles gut zusammenhält:





Anders als bei den Pappmodellen wird sie aber deutlich schmaler sein, weil die Gabelbeine Gehrungen bekommen und darunter direkt an den Schaft gelötet werden. Eine untere Platte brauchen wir dann nicht und haben ca. 8 mm unterm Abschluss auf jeden Fall genug Reifenfreiheit, weil der Gabelschaft ja selbst schon 28,6 mm dick ist.
Nur in der Mitte müssen wir einen Durchmesser von ca. 46 mm "bedienen", für den sauberen Übergang zum fetten Steuerrohr.



Die große Frage ist da eher: Platte rechtwinklig zum Schaft, dadurch recht zierlich und leicht,



oder Platte am fertigen Rad horizontal und mit winkligem Loch für den Schaft; schwerer, aber eindeutig "mehr aero"?




Das Plattenmaterial ist 2,3 mm 42CrMo4, was sich gerade noch passabel bearbeiten und biegen lässt. Die Stabilität ist trotz der geringen Stärke ganz erstaunlich, das hat eine echte Doppelplattengabel im Stil der 50er gerade bewiesen (vorsicht, anderes Projekt!).



Aber genug für heute. Ich will hier in den kommenden Wochen auch nicht wieder jeden Schritt zeigen, sondern nur noch Änderungen in der Arbeitsweise mit ihren Vor- und Nachteilen, damit wir uns mehr auf den modernen Zwilling an sich konzentrieren können.

Zuletzt bearbeitet:
Sonne_Wolken schrieb:
Die Gabel ist wirklich etwas Besonderes, absolut mega. Bin richtig begeistert vom Gabelkopf. Bin jetzt natürlich gespannt was euch noch so kreatives einfällt. Und @Knobi sollte man mindestens einen Meisterbrief ehrenhalber überreichen.
Zum Vergrößern anklicken....
Über das Rad zum Kopf darf ich hier eigentlich nichts verraten, weil es kein Rennrad und nicht im geringsten klassisch wird. 😉
Aber die nächste, ganz und gar vollkommen andere Idee fürs nächste allerletzte Rad hatten wir schon. Und die ist irgendwie dreist, deshalb bleibt sie unser Geheimnis für den Rest des Jahres. Wird aber lustig!

Mich selbst sehe ich aber noch als Kleister, nicht als Meister. Und zwar auch noch für lange Zeit: Eher mutig, als gut im Sinne von sauber, exakt und schnell.

Knobi schrieb:
Über das Rad zum Kopf darf ich hier eigentlich nichts verraten, weil es kein Rennrad und nicht im geringsten klassisch wird. 😉
Aber die nächste, ganz und gar vollkommen andere Idee fürs nächste allerletzte Rad hatten wir schon. Und die ist irgendwie dreist, deshalb bleibt sie unser Geheimnis für den Rest des Jahres. Wird aber lustig!

Mich selbst sehe ich aber noch als Kleister, nicht als Meister. Und zwar auch noch für lange Zeit: Eher mutig, als gut im Sinne von sauber, exakt und schnell.
Zum Vergrößern anklicken....
Ach Quatsch ;)
Manch ein Löter hätte bestimmt gerne deine Fertigkeiten ;)

Knobi schrieb:
Also dagegen könnten wir ja was tun:

Cinelli+Laser+Keith+Haring


Abr ich bin erstmal heilfroh, dass das Gerät nicht direkt auseinandergefallen ist. Puuhh... Ehrlich, richtig froh.
Zum Vergrößern anklicken....
Da schleift aber @ignatz Fototasche oben am Reifen ....
BTW - an der Tasche sollte man aerodynamisch ansetzten. Windschnittige Tenax-Knöpfe oder so ...

Knobi schrieb:
Der Maxrahmen braucht nämlich auch eine Maxgabel.
Und obwohl hier dank @Nik S. einige schöne Max-Gabelköpfe mit Innenmuffen rumliegen, also wirklich die ganz originalen, superschlanken von damals, wird Ignatz-2 überhaupt keinen richtigen Gabelkopf bekommen. Mal abgesehen davon, dass ich es bislang nicht geschafft habe, Max-Gabelbeine zerstörungsfrei zu biegen...

Wir bauchen dafür nämlich unbedingt einen Plattenkopf. Am 1/1/8-Gabelschaft. Und modernem Tapered-Steuerrohr. Mit unsichtbarer unterer Lagerschale. Hehe.



Oben kommt eine relativ dünnwandige Platte mit abfallenden Schultern drüber, die alles gut zusammenhält:





Anders als bei den Pappmodellen wird sie aber deutlich schmaler sein, weil die Gabelbeine Gehrungen bekommen und darunter direkt an den Schaft gelötet werden. Eine untere Platte brauchen wir dann nicht und haben ca. 8 mm unterm Abschluss auf jeden Fall genug Reifenfreiheit, weil der Gabelschaft ja selbst schon 28,6 mm dick ist.
Nur in der Mitte müssen wir einen Durchmesser von ca. 46 mm "bedienen", für den sauberen Übergang zum fetten Steuerrohr.



Die große Frage ist da eher: Platte rechtwinklig zum Schaft, dadurch recht zierlich und leicht,



oder Platte am fertigen Rad horizontal und mit winkligem Loch für den Schaft; schwerer, aber eindeutig "mehr aero"?




Das Plattenmaterial ist 2,3 mm 42CrMo4, was sich gerade noch passabel bearbeiten und biegen lässt. Die Stabilität ist trotz der geringen Stärke ganz erstaunlich, das hat eine echte Doppelplattengabel im Stil der 50er gerade bewiesen (vorsicht, anderes Projekt!).



Aber genug für heute. Ich will hier in den kommenden Wochen auch nicht wieder jeden Schritt zeigen, sondern nur noch Änderungen in der Arbeitsweise mit ihren Vor- und Nachteilen, damit wir uns mehr auf den modernen Zwilling an sich konzentrieren können.
Zum Vergrößern anklicken....
So tief im Staub kann ich mich gar nicht verneigen, wie ich müsste ....

Knobi schrieb:
Eher mutig, als gut im Sinne von sauber, exakt (...)
Zum Vergrößern anklicken....
Der war gut 😂
Knobi schrieb:
(...) und schnell.
Zum Vergrößern anklicken....
Das ist für mich kein Kriterium für Meisterschaft, sondern für Wirtschaftlichkeit ;)

Es ist wirklich eine Freude, hier zuschauen zu dürfen und die großen und kleinen Herausforderungen des Rahmenbaus mitzuerleben! Ein bisschen wie die Sendung mit der Maus für special interests :daumen:
