Mal eben schnell ne kleine Bastelfrage

[Pananoia]

Ok, dann hier nochmal ein paar Bilder mit etwas mehr Übersicht.
Es ist ein Giant Roam XR2 aus 2013.

Anhang anzeigen 570564 Anhang anzeigen 570565 Anhang anzeigen 570566

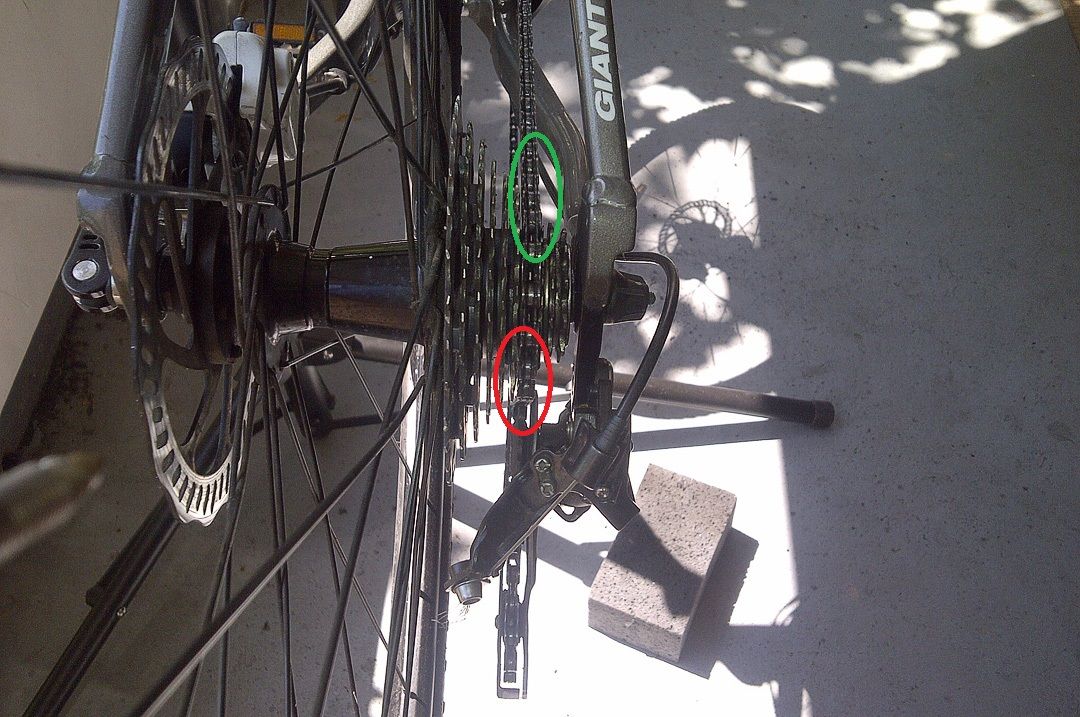

Auf einem Bild schaut es aus als ob das Schaltwerk nicht sauber unterm Ritzel steht:

Oben (grün) läuft die Kette parallel zum Ritzel, unten (rot) sieht es etwas schräg aus. Kann aber auch eine optische Täuschung sein.
Wenn es das nicht ist empfehle ich Dich an das MTB Nachbarforum zu wenden. Die kennen das Teil sicher sehr gut.



[Gelöschtes Mitglied 63466]

Ach ups.. Erst jetzt bemerkt, dass das eigentlich der total falsche Faden ist. Sorry dafür!



[Gelöschtes Mitglied 89324]

Seit neuestem schleift meine Kette hinten in der Führung zwischen den zwei Schaltröllchen.
Soll das so sein oder muss da was verstellt werden? Klingt böse laut beim Fahren.

Die Kette ist falsch geführt am Schaltwerk. Das sieht man hier ganz gut:

Das kleine Blech im Mittelteil des Schaltkäfigs gehört unter die Kette.
Das ist ein häufiger Fehler. Kein Wunder, daß das schleift.
Edit:
So ist es richtig:



[Pananoia]

Ach ups.. Erst jetzt bemerkt, dass das eigentlich der total falsche Faden ist. Sorry dafür!

Kein Problem.
Aber da ich extrem neugierig bin würde ich mich freuen wenn Du die Lösung (die Du hoffentlich im Nachbarforum findest) hier zeigst.



[Gelöschtes Mitglied 89324]

Das Lesen von Montageanleitungen vermeidet oft weite Wege (s.o.).



[Gelöschtes Mitglied 63466]

Kein Problem.
Aber da ich extrem neugierig bin würde ich mich freuen wenn Du die Lösung (die Du hoffentlich im Nachbarforum findest) hier zeigst.

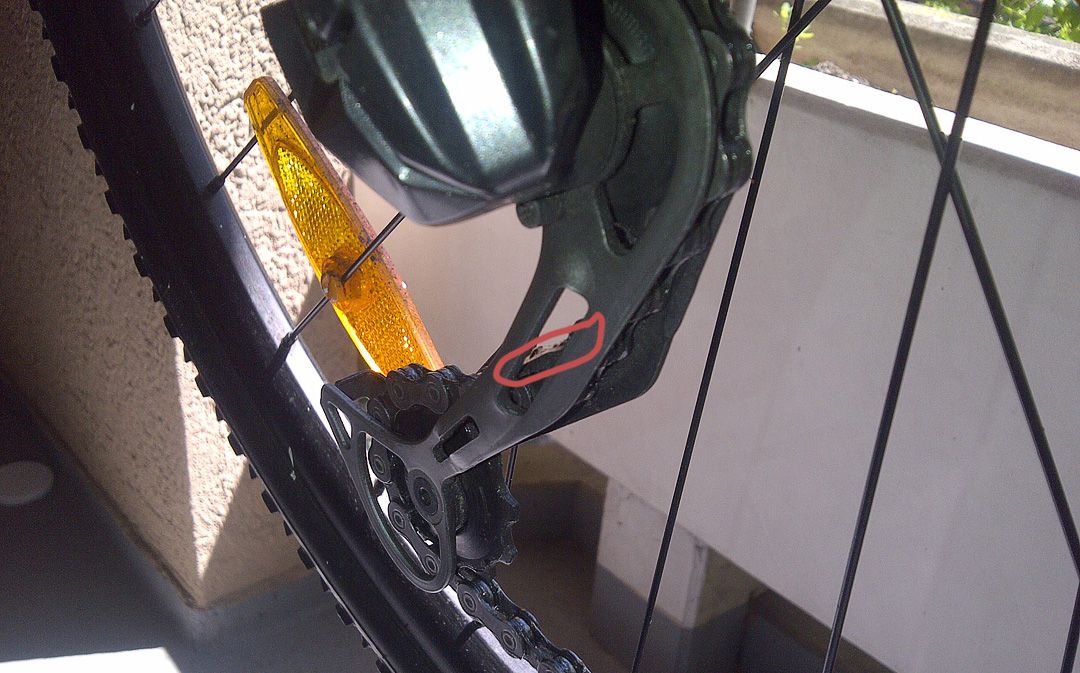

Vielleicht zur weiteren Erklärung:
Diese markierte "Führung" drückt die Kette immer ein bisschen runter, was natürlich dann zum Schleifen führt.



[Gelöschtes Mitglied 89324]

Präzises Lesen vermeidet weitere Erklärungen.



[Gelöschtes Mitglied 63466]

Gut, dann bin ich nun still.



[Gelöschtes Mitglied 89324]

Nein, Du sollst nicht still sein, sondern nur meinen obigen Beitrag #54462 lesen und die Kette richtig montieren.
Dann sind Deine Probleme beseitigt.



[Luftindenreifen]

Bekomme den Vorbau ums verrecken nicht raus...... er ist lose und lässt sich ein paar cm noch oben bewegen. Dann ist Schluss. Den Keil bekomme ich auch nicht raus.
Mit sprühöl schon geflutet, nix zu machen.
Jemand ein Tipp? Oder ein Wundermittel?

Tausend Dank



[Gelöschtes Mitglied 89324]

Der Keil muß nicht "raus" sondern nur lose.
2 Portionen Müsli und einen Hammer.
Ein kräftiger Schlag auf den Bolzen, und dann geht das.
Wenn der Bolzen schon lose ist, den Rahmen einspannen und ziehen.
Kannst Du die Ziermutter und die obere Lagerschale abschrauben und den Keil sehen bei maximalem Auszug ?
Manchmal verhindert nur ein Grat oder ein irgendwo schiefer Gabelschaft, daß der Vorbau leicht entfernt werden kann.



[Gelöschtes Mitglied 63466]

Das kleine Blech im Mittelteil des Schaltkäfigs gehört unter die Kette.

Heute scheint nicht mein Tag zu sein, zumindest für meine kognitiven Fähigkeiten.
Vielen Dank für deine Auskunft!
Der Kettennieter wird heute wohl ran müssen.



[Gelöschtes Mitglied 89324]

Heute scheint nicht mein Tag zu sein, zumindest für meine kognitiven Fähigkeiten.
Vielen Dank für deine Auskunft!
Der Kettennieter wird heute wohl ran müssen.

Nein, kein Kettennieter !
Du kannst auch den Käfig aufschrauben und die Kette wieder richtig einfädeln.
Das dauert etwa 4 Minuten.



[Gelöschtes Mitglied 63466]

Nein, kein Kettennieter !
Du kannst auch den Käfig aufschrauben und die Kette wieder richtig einfädeln.
Das dauert etwa 4 Minuten.

Habe ich grade wie von dir beschrieben in die Tat umgesetzt und nun läuft es sauber.
Kann dir gar nicht genug danken, bin wegen dem Geräusch schon richtig verzweifelt!



[Gelöschtes Mitglied 89324]

Ich habe Dir nur voraus, die meisten Fehler schon vorher gemacht zu haben.

Habe ich grade wie von dir beschrieben in die Tat umgesetzt und nun läuft es sauber. ...

Die Kette ist jetzt natürlich wieder etwas länger - gut möglich, daß Du die doch noch wirst kürzen müssen irgendwann.



[Olddutsch]

Ich habe Dir nur voraus, die meisten Fehler schon vorher gemacht zu haben.

Vielschrauber eben



[Gelöschtes Mitglied 63466]

Ich habe Dir nur voraus, die meisten Fehler schon vorher gemacht zu haben.

Die Kette ist jetzt natürlich wieder etwas länger - gut möglich, daß Du die doch noch wirst kürzen müssen irgendwann.

Ich frage mich nur, ob das schon von Werk aus so war oder ich das irgendwann mal selbst fabriziert habe



[Bonanzero]

Ein andrer Hersteller der eine komplette "Gruppe" angeboten hat fällt mir von unseren französischen Nachbarn nicht ein.

Mir fiele auf Anhieb noch MAVIC ein.



[Bonanzero]

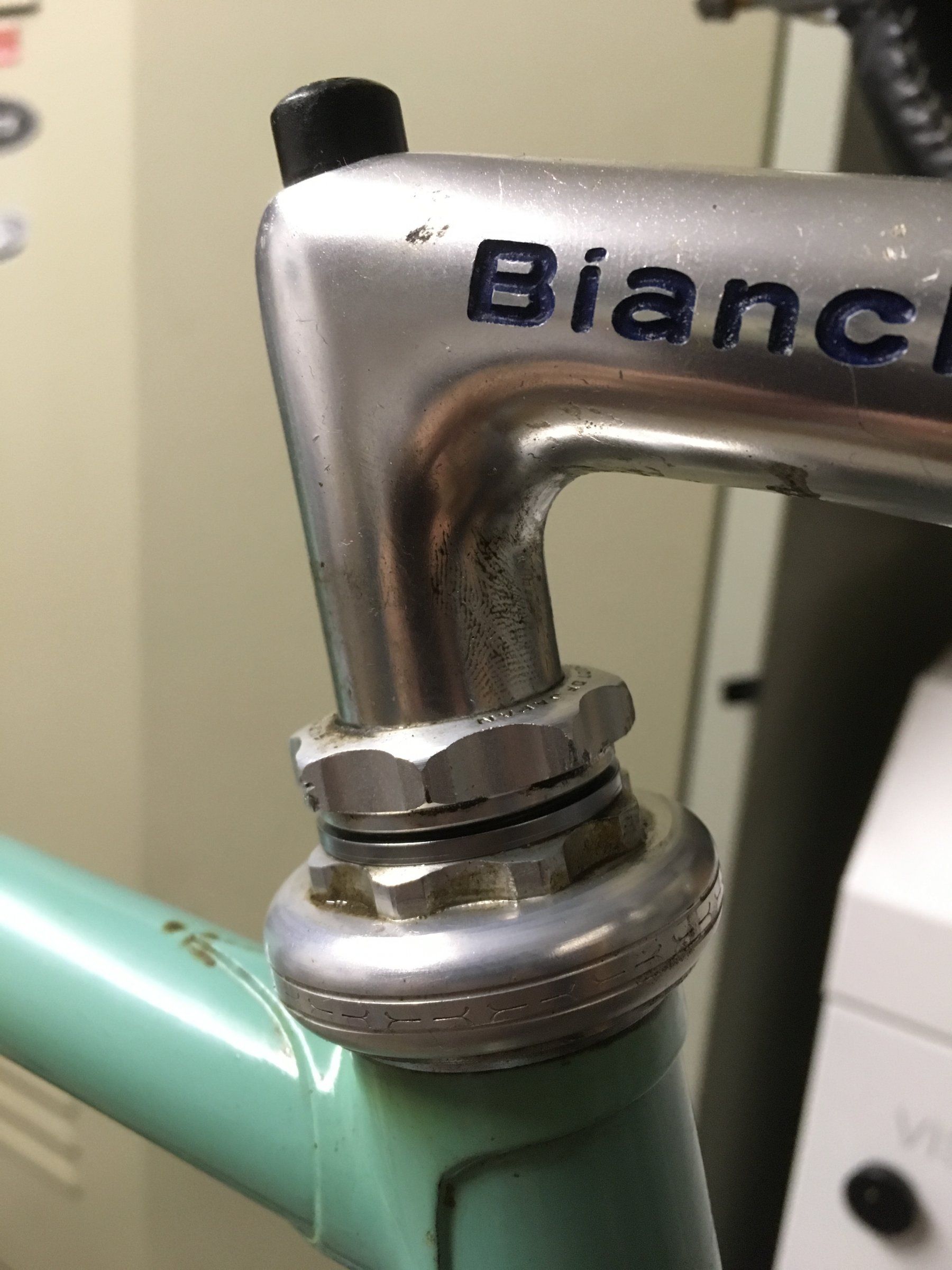

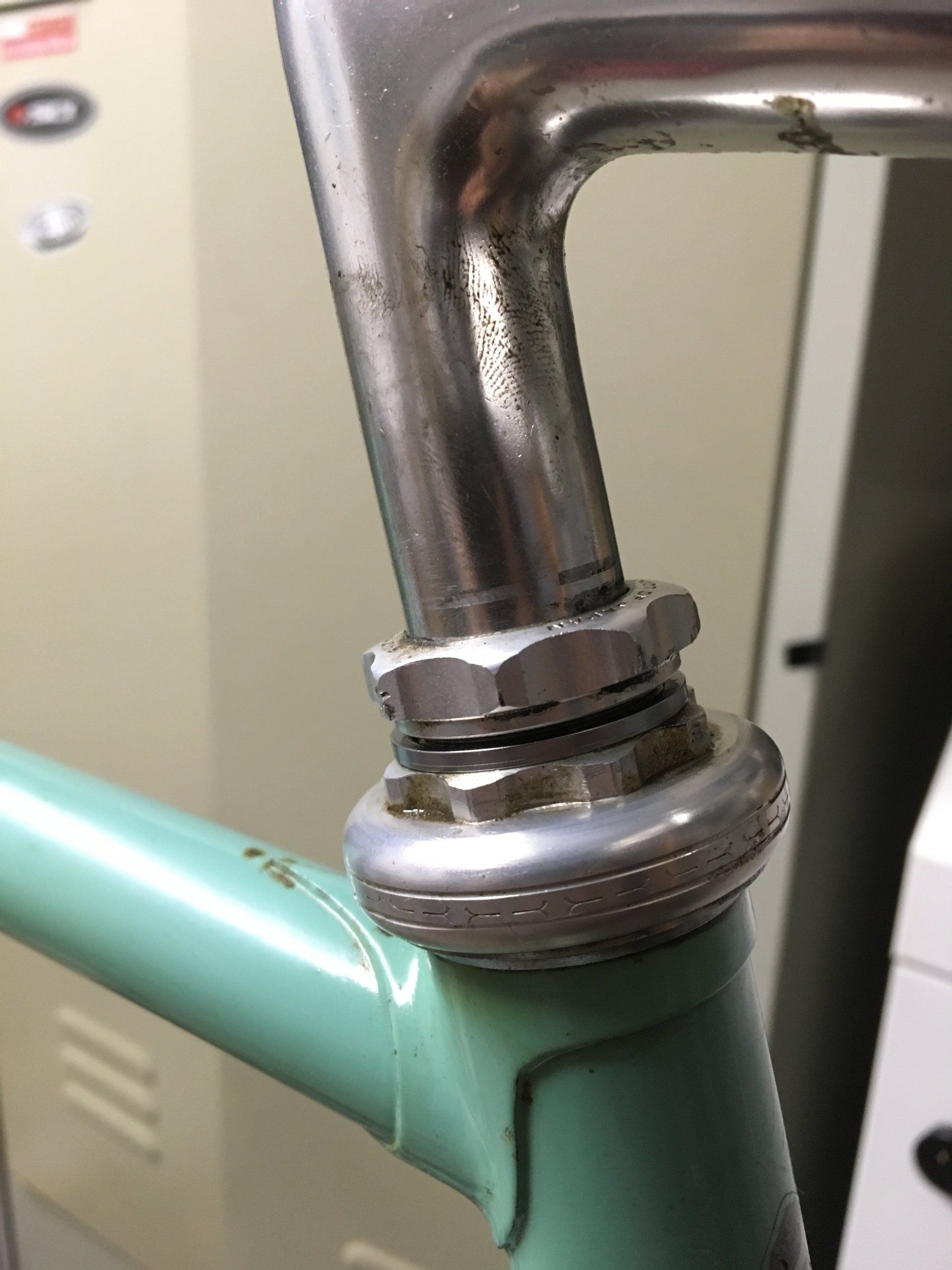

Bekomme den Vorbau ums verrecken nicht raus...... er ist lose und lässt sich ein paar cm noch oben bewegen. Dann ist Schluss. Den Keil bekomme ich auch nicht raus.
Mit sprühöl schon geflutet, nix zu machen.
Jemand ein Tipp? Oder ein Wundermittel?


Anhang anzeigen 570599 Anhang anzeigen 570600

Tausend Dank

Wenn es an der oberen Steuersatzmutter hängt, dann schraub sie einfach mit ab.
Muss ja sowieso alles auf, nehme ich mal an?



[saeco64]

Ich wieder einmal, hab ne Frage zu einem SHIMANO RD-6200 Schaltwerk: Gehört der Schaltwerk-Adapter (#9) zum Schaltwerk dazu, oder ist das ein eigenständiges Teil, dass man dazukaufen kann (muss)?
Danke!
