Moinsen

Wie tief sollte eine Sattelstütze im klassisch gemufften Stahlrahmen sitzen?
Wie lang sind Aero Stützen und bis wohin werden die gemessen?

Gruß
dasulf



[Bonanzero]

Die Stütze soll durch die Sitzmuffe gehen. Bei muffenlosen Rahmen durch das Oberrohr. Also nie im offenen Teil enden.



[Flat Eric]

Moinsen

Wie tief sollte eine Sattelstütze im klassisch gemufften Stahlrahmen sitzen?
Wie lang sind Aero Stützen und bis wohin werden die gemessen?

Gruß
dasulf

Das wird eine lange Diskussion werden.....
Nach Meinung der Stützenhersteller bis zur maximal Markierung , sonst Abknick- oder Bruchgefahr .
Rahmenhersteller selbst haben dazu nie was gesagt , warum wohl..., die hätten doch allen Grund die Mindesteinstecktiefe und das maximal Rausrage anzugeben wenn das irgendwie für den Rahmen kritisch wäre , ist es aber nicht .
Rein technisch nur so tief wie die Sattelmuffe lang ist , alles darunter ist ohne Funktion , die Stütze wird da eingeklemmt und gut , Gewichtsfreaks haben die Stützen schon immer da abgesägt um nicht dasuntere Rohrstück herumfahren zu müssen .
Die Ansicht das die Stütze sich tiefer im Sitzrohr ja abstützt ist m.E. Unsinn , dazu müsste ja die Muffe eine Schwenkbewegung machen können , tut sie aber niemals , die hängt ja am Oberrohr .
Und Stützen werden ja auch mal mit Distanzhülsen montiert , das hält ja auch.
Dazu habe ich fertig .



[Thomthom]

Fachgerechte Mindesteinstecktiefe 6cm, besser eher 10cm-auch wenn praxisfremde Hobbybastler zerstörerischer Weise weniger empfehlen werden.
Die abgeflachte Aeroteile sind je nach Hersteller und Modell unterschiedlich lang.
Das längste mir bekannte Aerostück hat die Selcof Aero,hier mal mit Foto:

sowie die Vitus Aero mit großer Auszuglänge, aber mehr Rundanteil:

Diese sind jeweils etwas länger, als vergleichbares von Campa oder Shimano
das kürzeste die kurze Ausführung Chorus Regisella S.
Im Rahmen sollte nur der runde Querschnitt klemmen.



[JanEike]

Genau das habe ich gemacht (Frist gesetzt), hatte ich vor (notfalls Betrugsanzeige stellen), hatte ich keinesfalls vor (dort vorbeifahren und eskalieren). Es geht also nur darum, bei den (hoffentlich nicht nötigen) juristischen Schritten etwas mehr zu wissen als nur den Namen und die Kontonummer.

Also von daher: Wäre weiterhin schön, wenn jemand da in beschriebener Weise helfen könnte. Näheres bitte per PN.

Es kann auch nie schaden, sowohl ebay als auch die Empfänger-Bank über den Vorfall zu informieren.



[dasulf]

Fachgerechte Mindesteinstecktiefe 6cm, besser eher 10cm-auch wenn praxisfremde Hobbybastler zerstörerischer Weise weniger empfehlen werden.
Die abgeflachte Aeroteile sind je nach Hersteller und Modell unterschiedlich lang.
Das längste mir bekannte Aerostück hat die Selcof Aero,hier mal mit Foto:

sowie die Vitus Aero mit großer Auszuglänge, aber mehr Rundanteil:

Diese sind jeweils etwas länger, als vergleichbares von Campa oder Shimano
das kürzeste die kurze Ausführung Chorus Regisella S.
Im Rahmen sollte nur der runde Querschnitt klemmen.

Gut, ich brauche ca 13cm von der Oberkante Muffe bis zu den Streben des Sattels. Bräuchte ich also mindestens 19cm. Oder wird die Klemmung am Sattel nicht mit zur Stütze gerechnet? Welche Stütze in 26,8mm ist dafür lang genug?

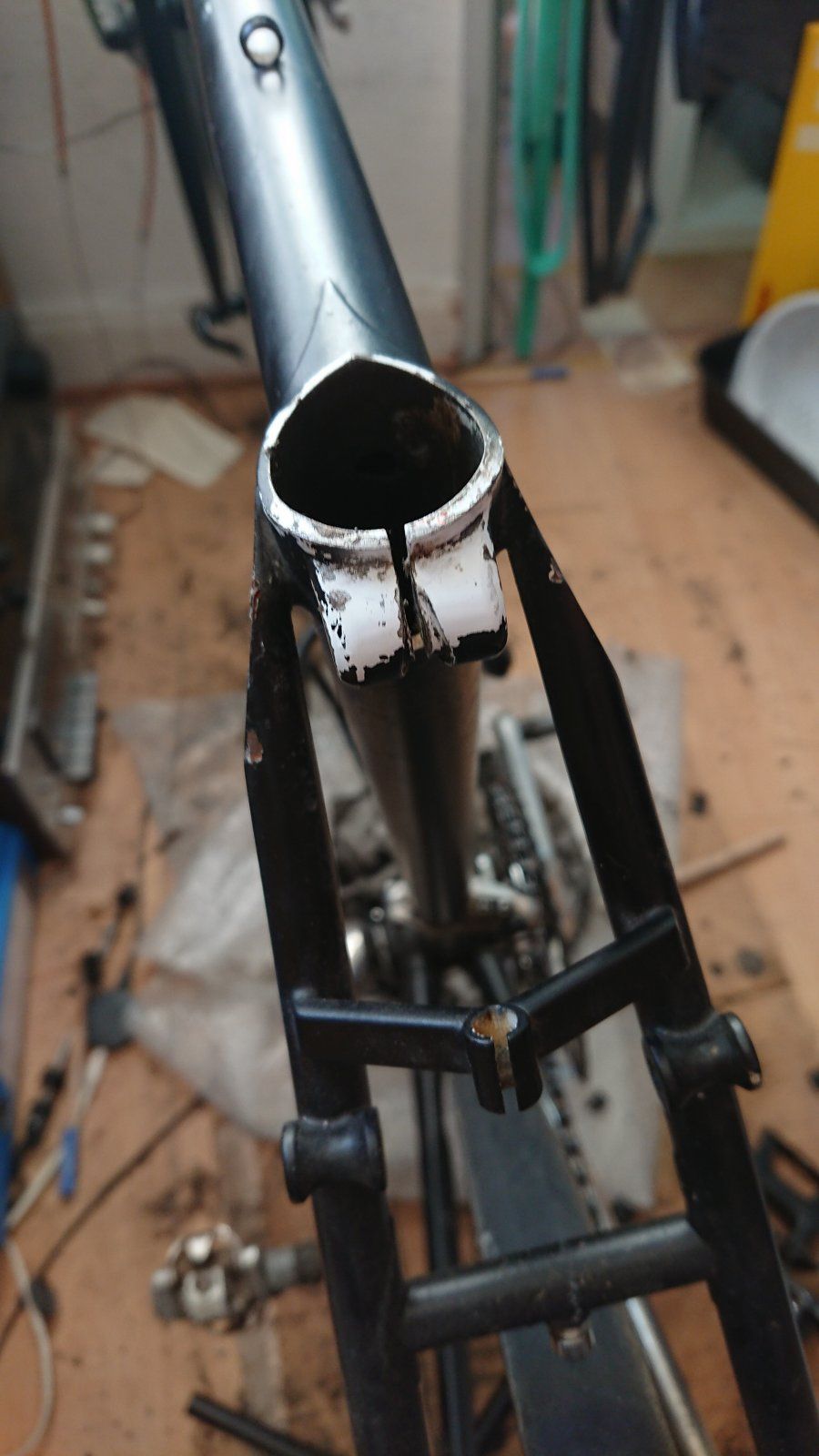

Nächste Frage: wie sollte die Klemmung innen aussehen? Hier war ein Schnellspanner durchgesteckt und es wirkt so, als hätte jemand eine Buchse/Stück Rohr zur Verjüngung dort eingesetzt und hinterher einen Schnitt in Breite des Spaltes des Sattelrohres eingefügt.

Nächste Frage: es war ein flatbar mit Cantis verbaut, kein Gegenhalter an der Gabel. Habe von einem Kollegen einen bekommen statt Nasenscheibe.
Wieviel Umdrehungen sollte die Kontermutter drauf gehen?
Wie eng kann man ohne große Einschränkungen den Bowdenzug legen?

Gruß
dasulf



[ad-mh]

Ich würde ihm nochmal eine Nachricht via KA schicken, darin eine Frist von einer Woche setzen und gleich ankündigen, dass Du, für den Fall das bis dahin weder LRS noch Geld bei Dir eingehen, eine Betrugsanzeige stellen wirst. Fertig, zack.

Wenn Du den anrufst oder ggf. sogar, falls Du eine Adresse erhältst, vorbeifährst: Sowas führt immer nur zur Eskalation.

Lass das die Polizei machen. Die werden dafür bezahlt und haben geeignetere Mittel wie Du als Privatperson.

Und eine Verurteilung wegen Betruges ist in der Regel immer noch nachhaltiger als ein Schlag vor'n Kopp

Viel Erfolg!!!

Das mit der Adresse würde ich schon machen.
Selbst wenn er zur Polizei geht, dann bekommt er dort (wenn man dort die Regeln einhält) nicht die Adresse. Die bekommt man nur über Akteneinsicht und das nur mit Rechtsanwalt.



[neongruen]

Welche Stütze in 26,8mm ist dafür lang genug?

Das sollte jede ungekürzte klassische Stütze können.

Wie eng kann man ohne große Einschränkungen den Bowdenzug legen?

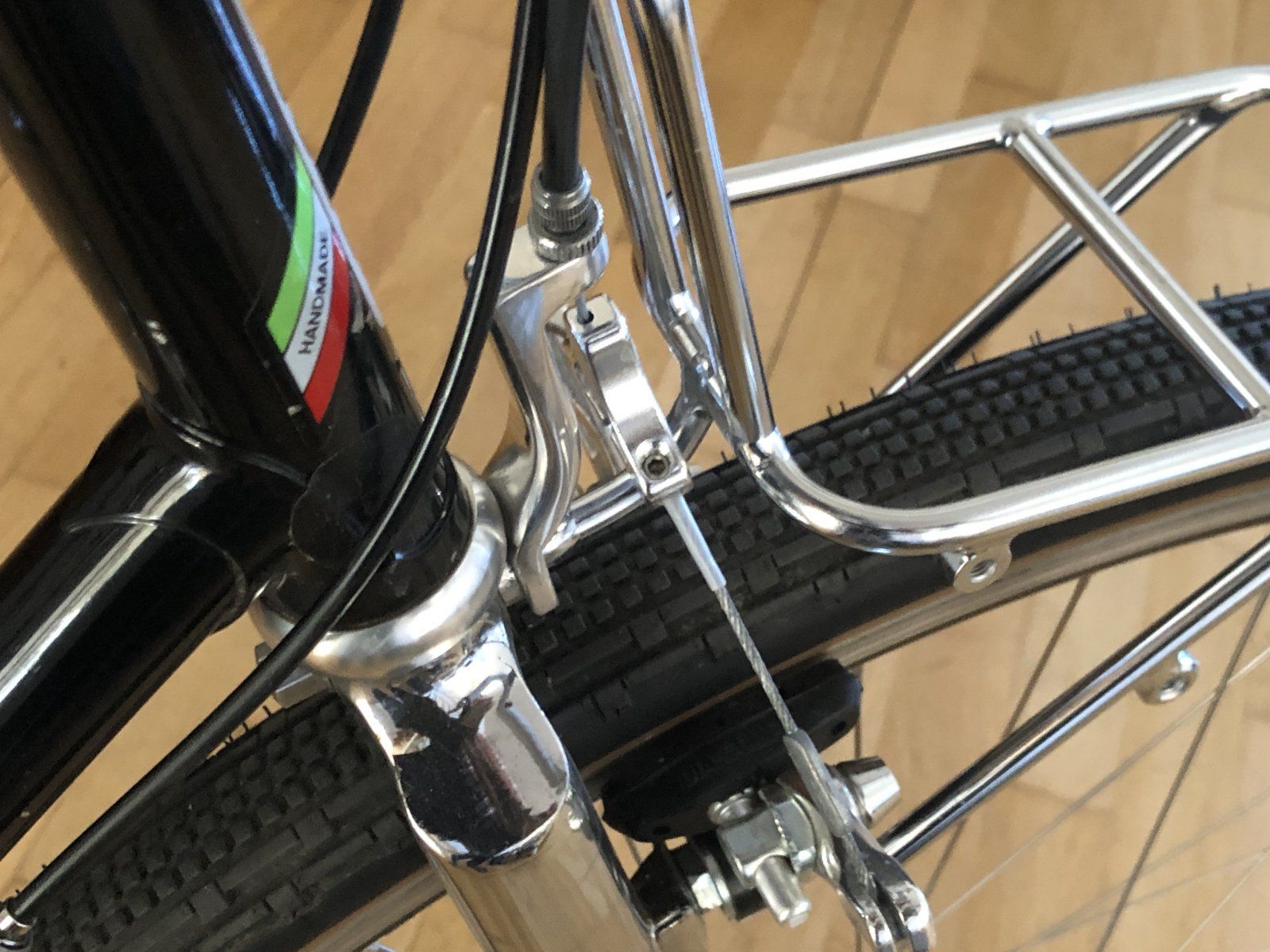

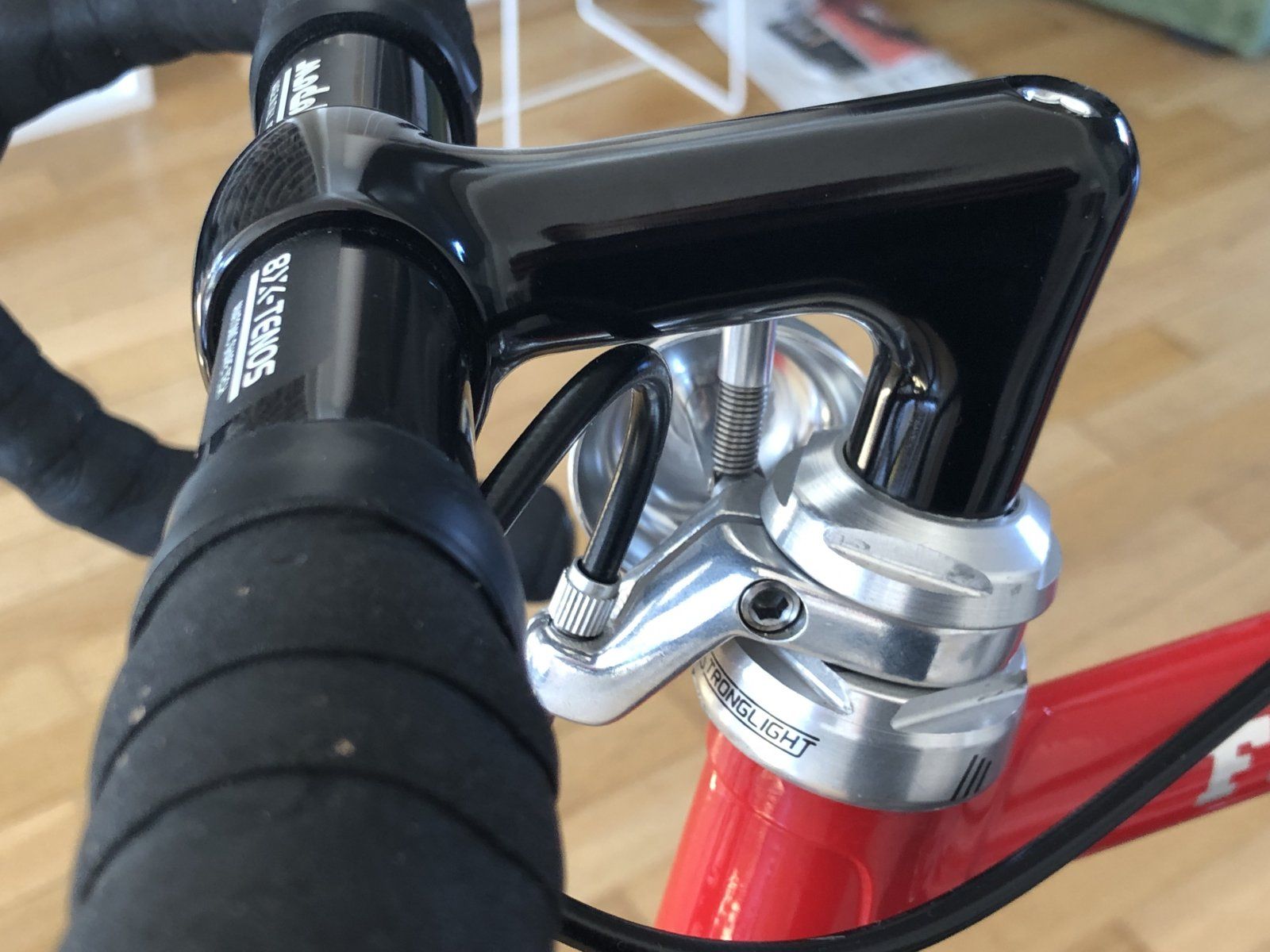

Das geht auch relativ eng noch gut, hier ist der Bogen ca. 5 cm hoch:

Viel enger wird es aber wohl nicht gehen. Bei Deinem massiven Vorbau und dem flachen Gegenhalter könnte es schon zu eng sein.
Probier es einfach aus, man merkt es recht schnell, wenn es zu eng wird.
Ggf. hilft auch eine V-Brake Pipe:
https://www.google.com/search?q=v-brake+pipe
Ansonsten gibt es noch die Gegenhalter für die Gabelbrücke. Aber bei Dir gibt es keine Bohrung im Gabelkopf, oder?



[dasulf]

Aber bei Dir gibt es keine Bohrung im Gabelkopf, oder?

Leider nur auf der Rückseite



[𝐻𝑒𝓍𝑒𝓇]

Wie eng kann man ohne große Einschränkungen den Bowdenzug legen?

Es gibt auch diese Noodle, sowas habe ich am MTB



[Bonanzero]

Gut, ich brauche ca 13cm von der Oberkante Muffe bis zu den Streben des Sattels. Bräuchte ich also mindestens 19cm. Oder wird die Klemmung am Sattel nicht mit zur Stütze gerechnet? Welche Stütze in 26,8mm ist dafür lang genug?

Nächste Frage: wie sollte die Klemmung innen aussehen? Hier war ein Schnellspanner durchgesteckt und es wirkt so, als hätte jemand eine Buchse/Stück Rohr zur Verjüngung dort eingesetzt und hinterher einen Schnitt in Breite des Spaltes des Sattelrohres eingefügt.Anhang anzeigen 1059138

Nächste Frage: es war ein flatbar mit Cantis verbaut, kein Gegenhalter an der Gabel. Habe von einem Kollegen einen bekommen statt Nasenscheibe.
Wieviel Umdrehungen sollte die Kontermutter drauf gehen?
Wie eng kann man ohne große Einschränkungen den Bowdenzug legen?

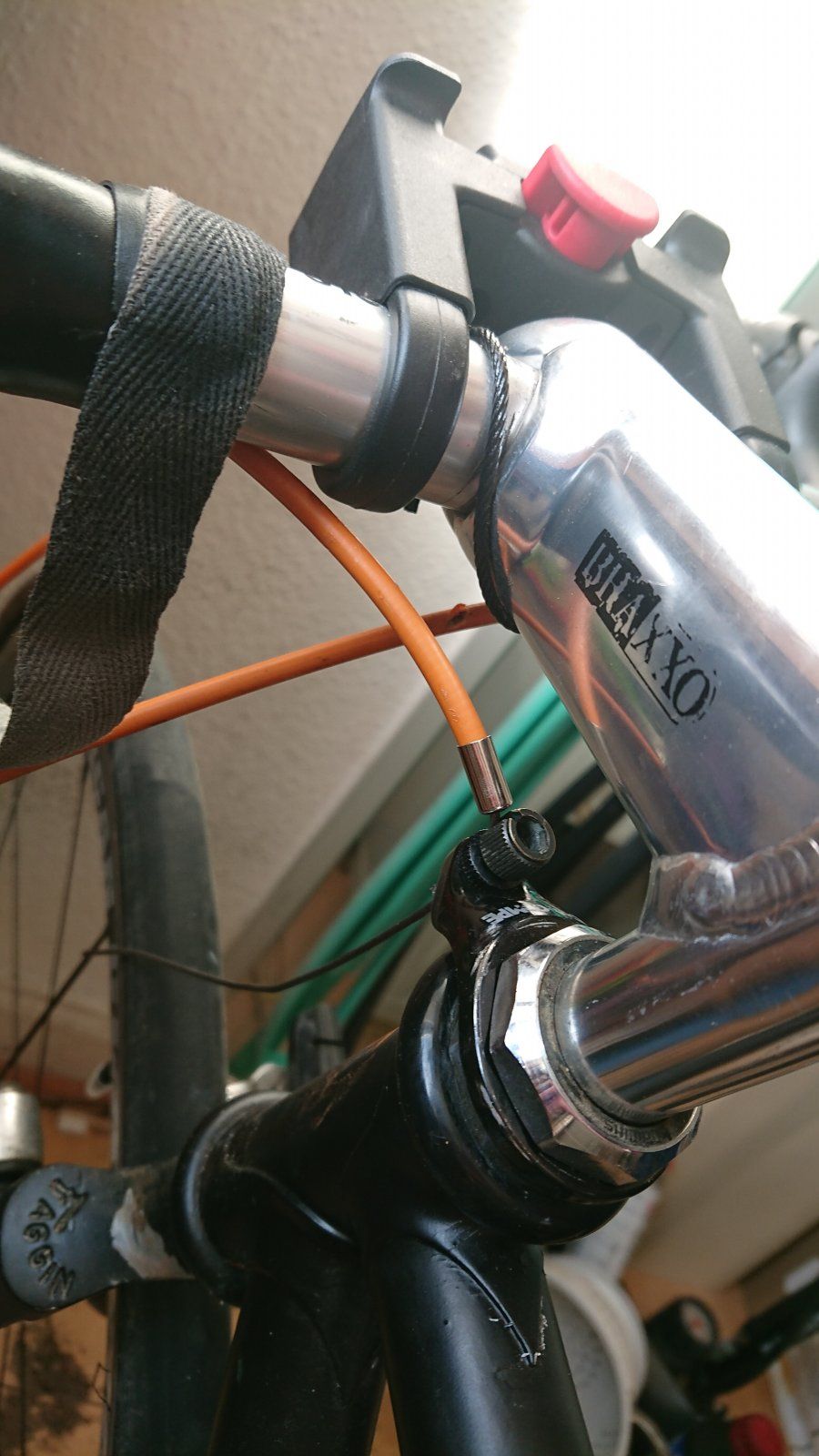

Anhang anzeigen 1059140

Gruß
dasulf

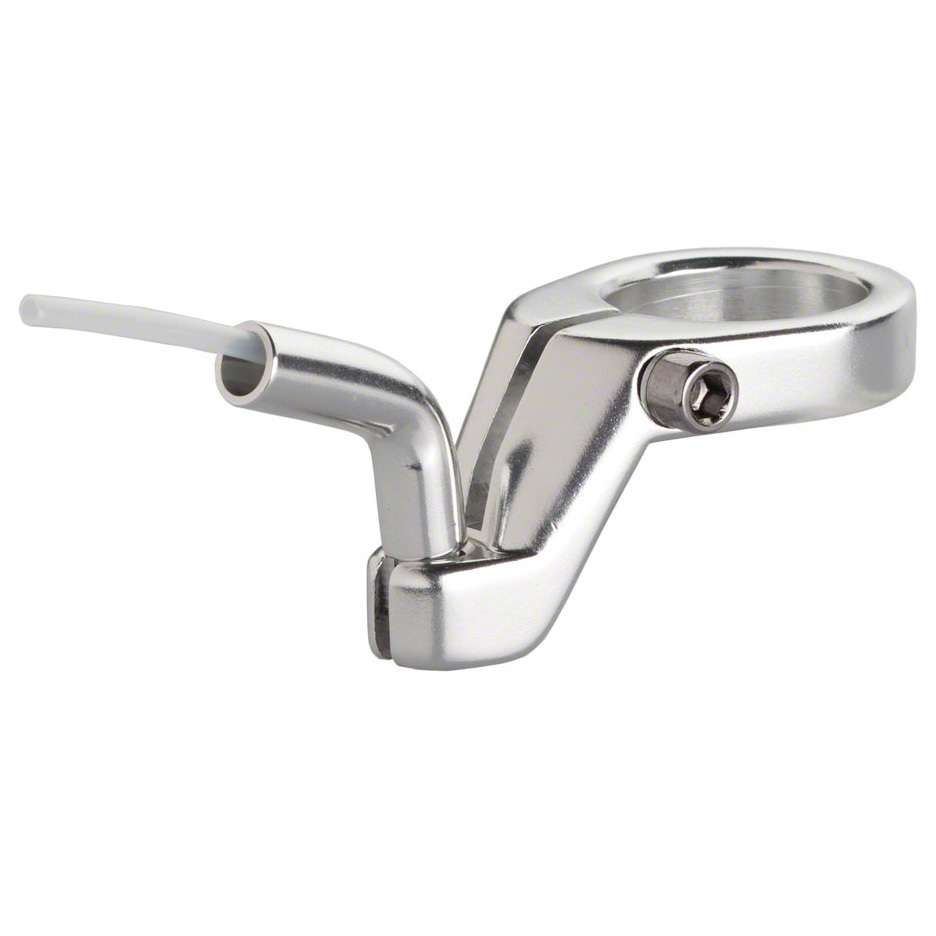

Diese Brille würde ich nicht verwenden bei so einer engen Vorbausituation. Damit ist die Einstellschraube nur noch mit einer Zange bedienbar. Lieber das Gegenlager tiefer legen, so wie oben schon gezeigt. Dabei ist die Röhre wahrsch. nicht mal notwendig, wenn die Bremszüge außen verlegt sind.

Gegenhalter am Gabelkopf ist auch eine gute Idee. Aber wenn dort zusätzlich eine Lampe montiert werden soll, würde ich das nicht machen. Oder die Lampe umverlegen.



[dasulf]

Wie gesagt, am Gabelkopf keine Bohrung (nur auf der Rückseite).
Nächste Baustelle: Steuersatz ist ziemlich inne Fritten und mit nur einem Gewindegang an der Gabel für die Kontermutter. Bei faggin kann ich blind von ISO ausgehen, also 30,2mm?
Gabelkonus ist, wenn er schon drauf ist, egal? Sieht so aus wie der am alten Rad und das war ein Shimano 600 HP 6500, also mit cartridge. Der gesamte Steuersatz wirkt zumindest flacher und würde dann übernommen (obwohl ich da auch nicht weiß, ob ISO oder JIS, müssen aber eh rausgeprügelt werden). Tieferer Gegenhalter wird auch besorgt.
Ist doch viel mehr dran zu tun als ich im ersten Moment dachte.



[Re_cycler]

Naja, ich möchte an jedem Rad etwas anderes ausprobieren. Sei es Schaltung oder eben Lenkerband.


Cinelli, so um die 40cm. Soll an ein 85er Supercorsa.

Habe nur einen gebohrten 3ttt superleggera

Warst du das mit den Lederbremsheln? Das gefiel mir schon besser.
Von mir aus fahr mit Bambuspedalen.



[Fadenfischfan]

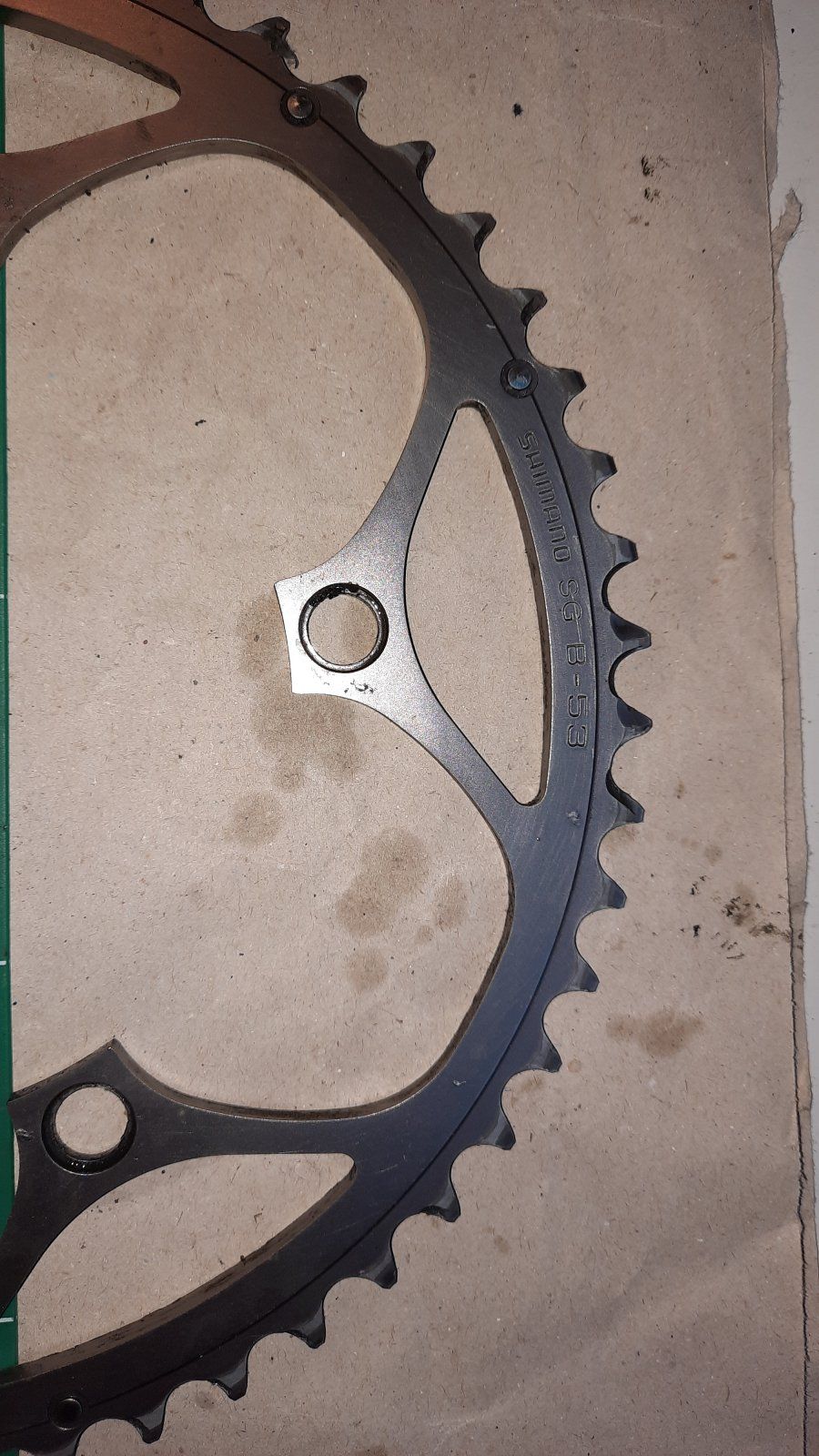

Wie würdet ihr die Zähne an diesem Blatt sehen? Sie zeigen ja schon in Laufrichtung nach vorne. Muss das so? Oder sind die hinüber?



[Fadenfischfan]

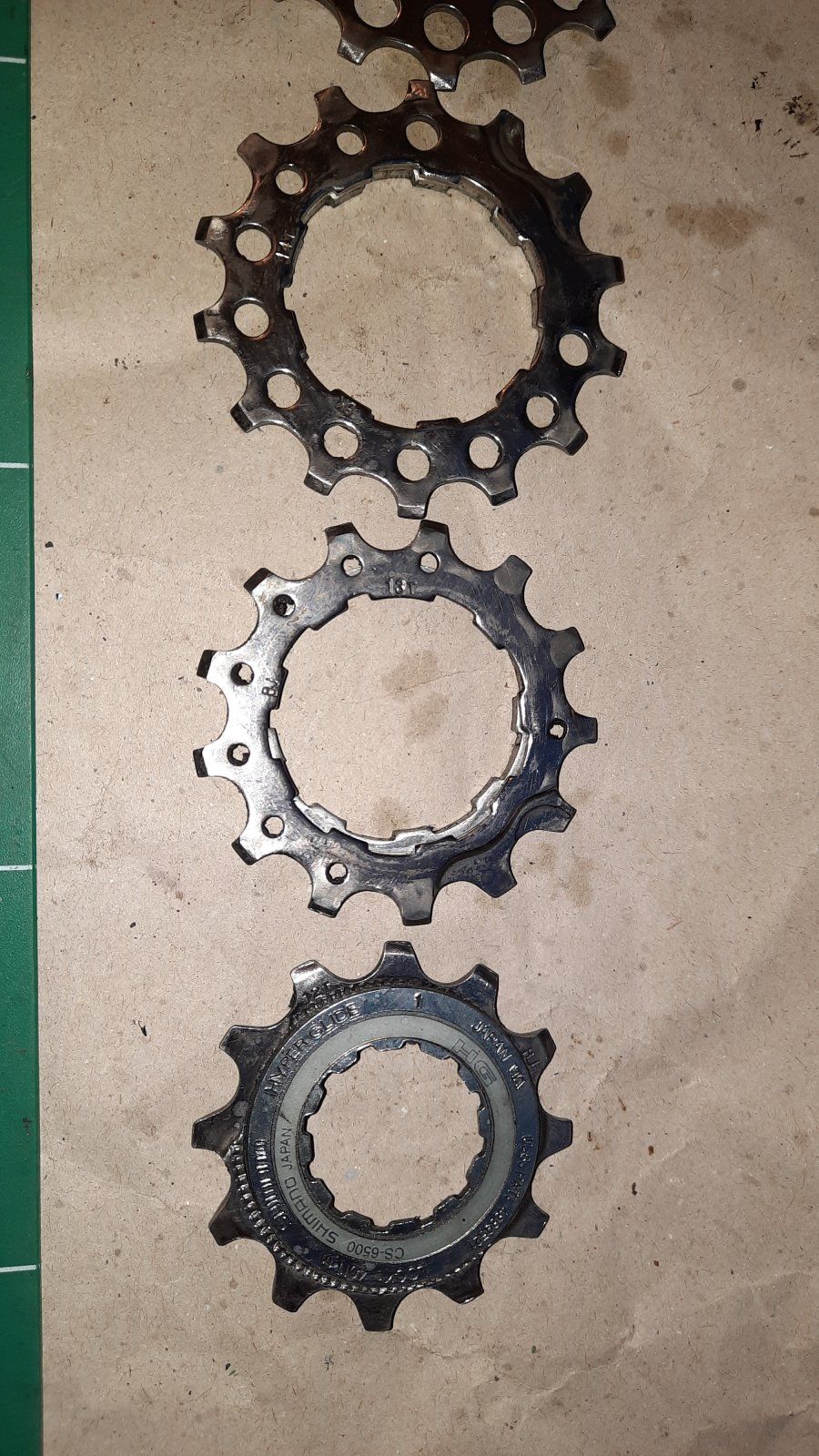

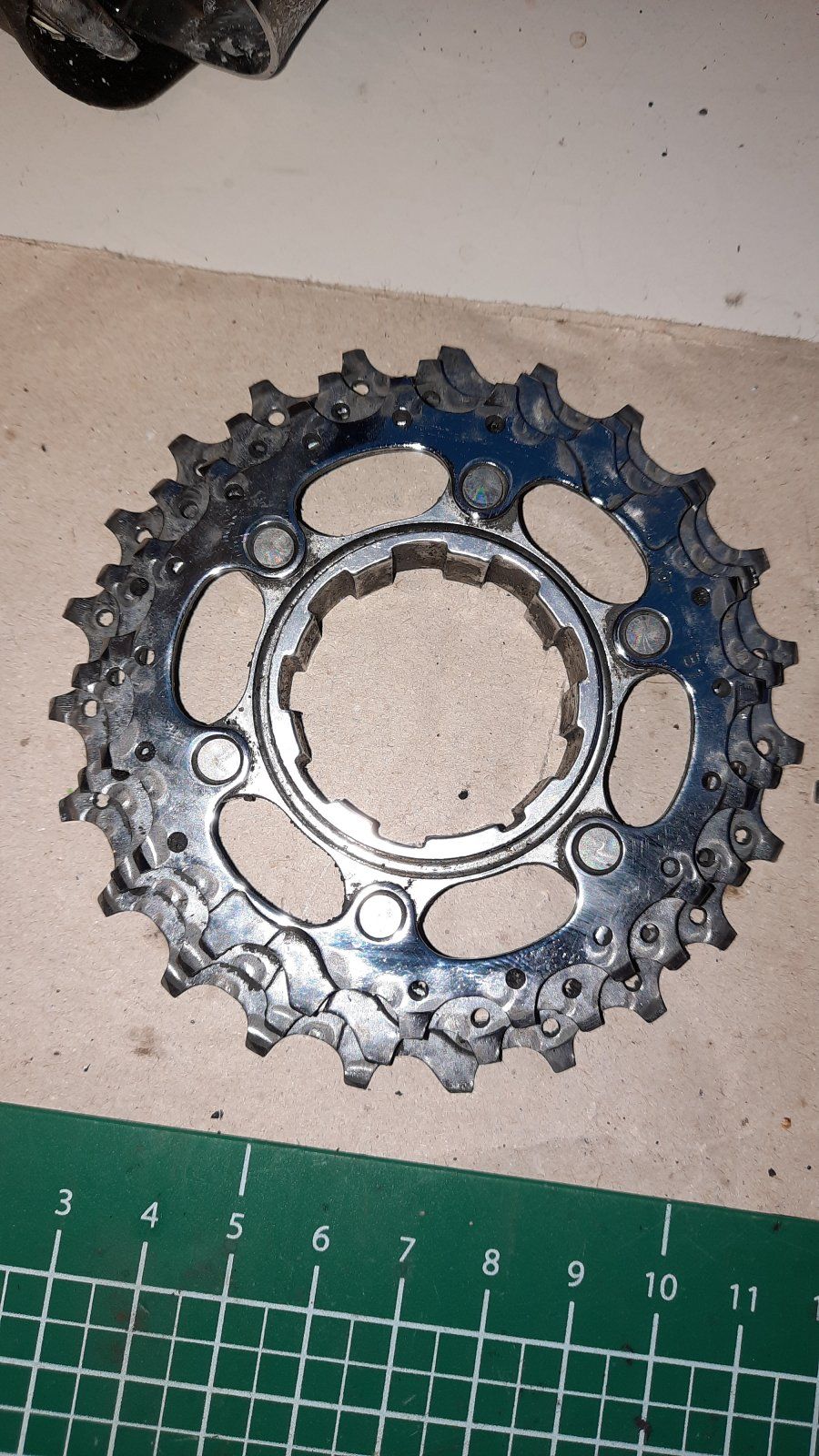

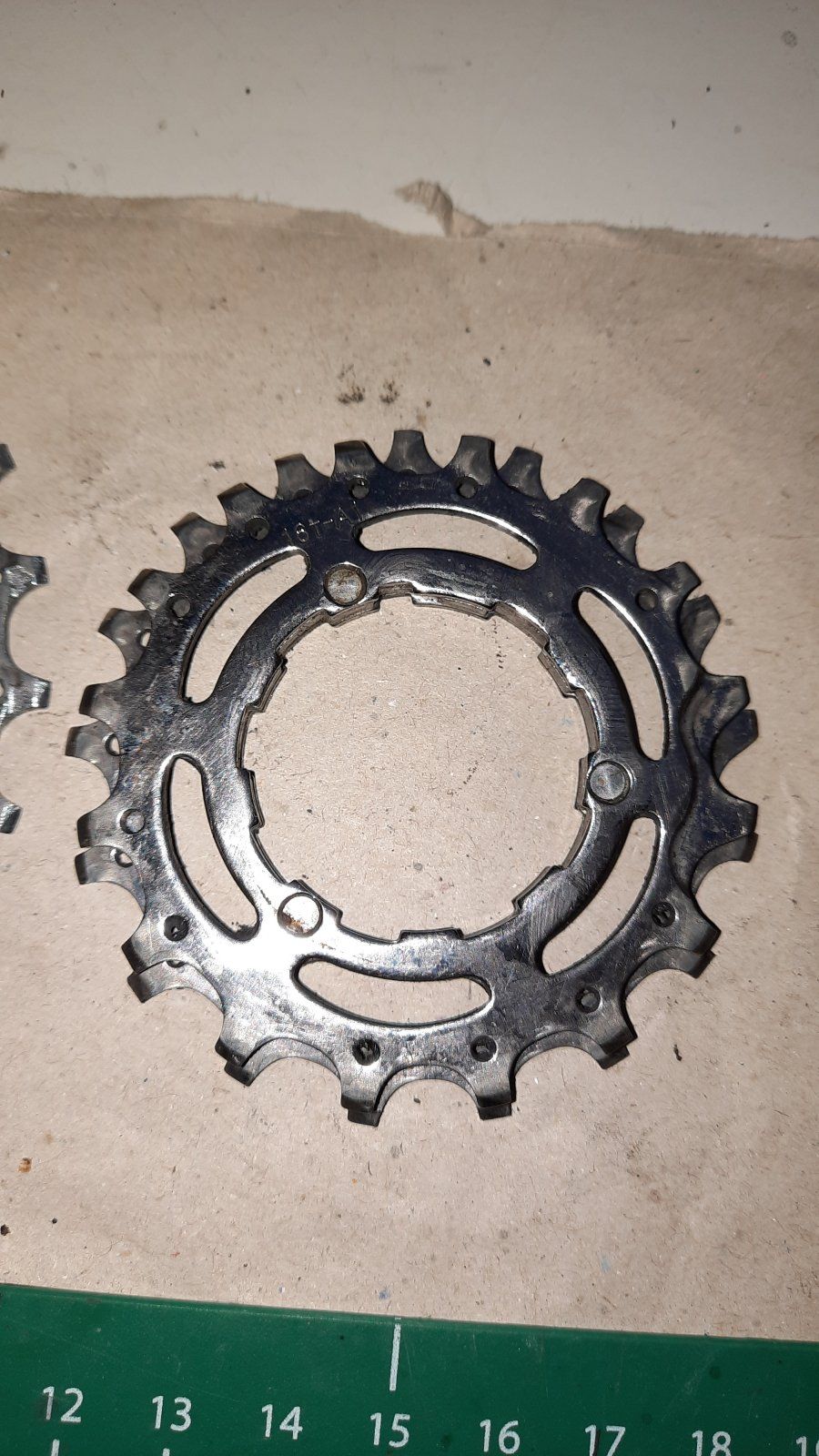

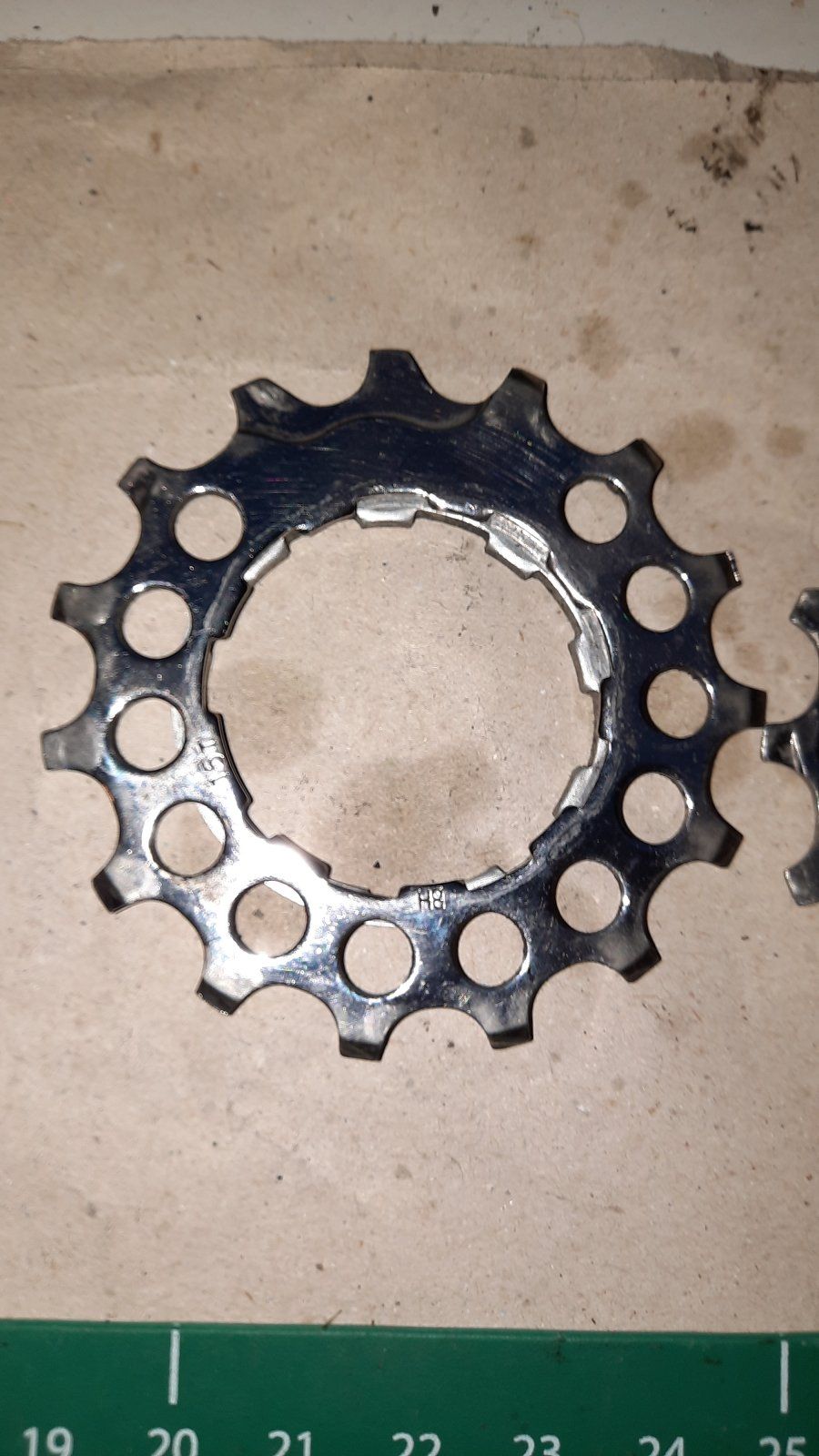

Und wie würdet ihr den Zustand dieser Cassette sehen? Danke für die Hilfe!



[Flat Eric]

Nächste Frage: wie sollte die Klemmung innen aussehen? Hier war ein Schnellspanner durchgesteckt und es wirkt so, als hätte jemand eine Buchse/Stück Rohr zur Verjüngung dort eingesetzt und hinterher einen Schnitt in Breite des Spaltes des Sattelrohres eingefügt.Anhang anzeigen 1059138
Gruß
dasulf

Da ist tatsächlich ein Rohrstück zur Verstärkung mit eingelötet worden , und das ist an sich eine gute Idee weil diese Blechsattelmuffen gerne mal durch übermässiges/häufiges anziehen vermurkst werden , freu dich doch .

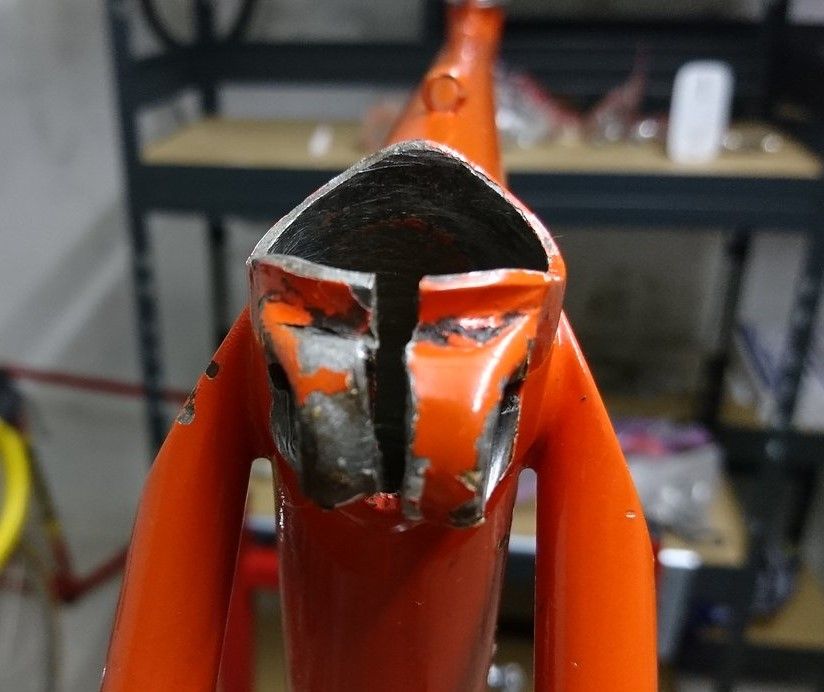

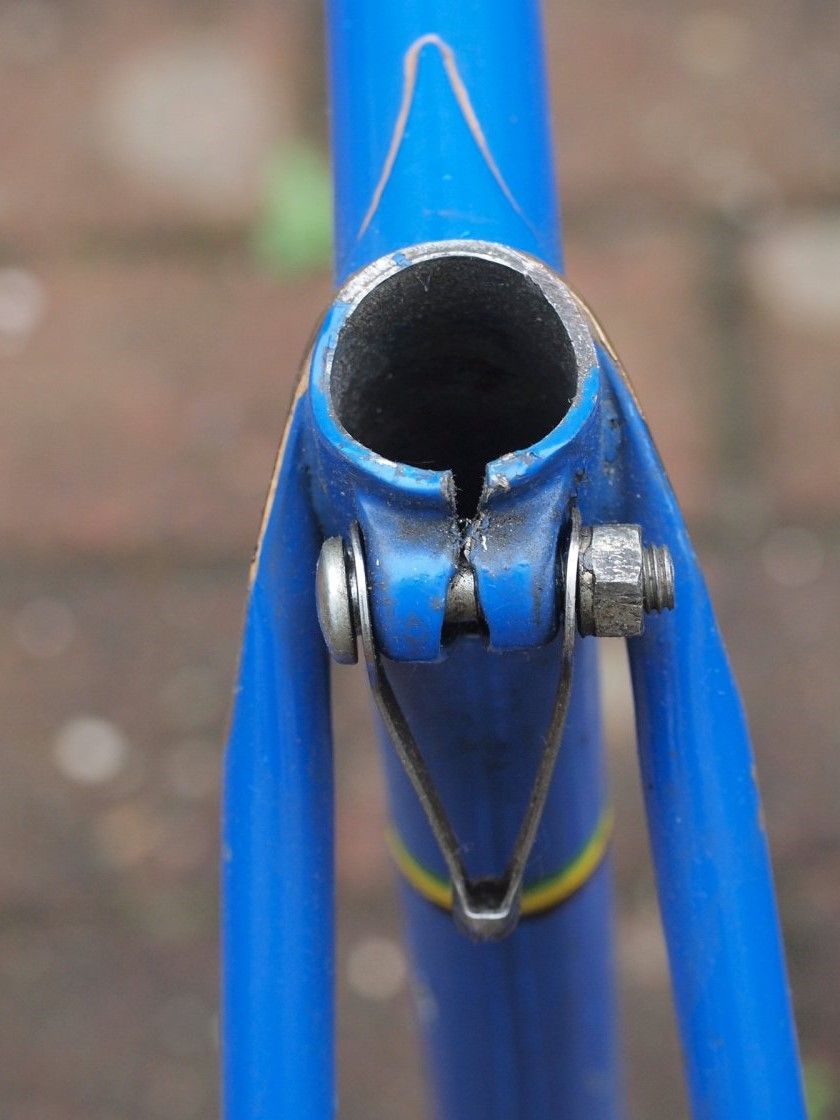

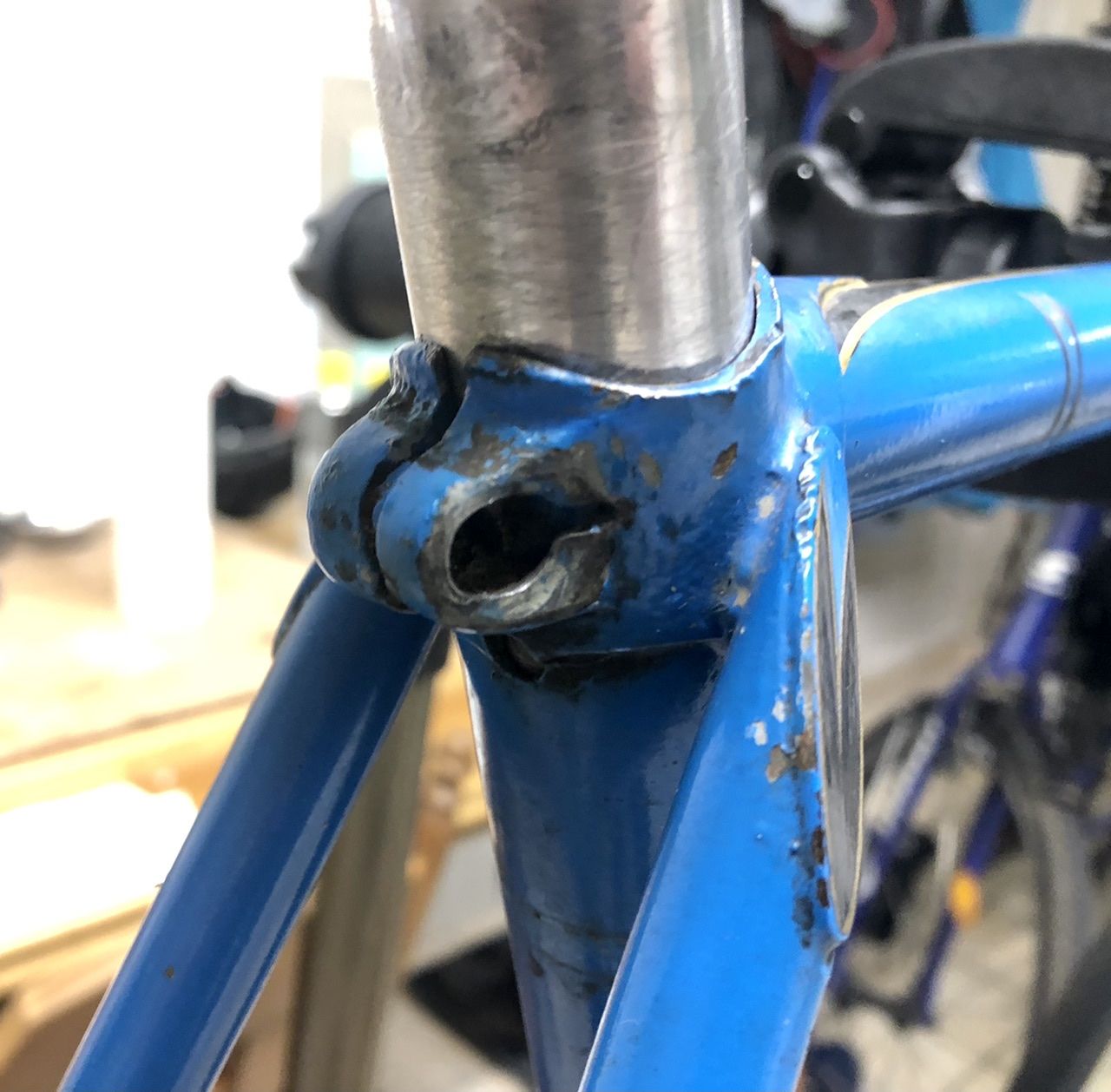

Bilder zeigen schadhafte Muffen als Abschreckung ....



[Flat Eric]

Wie würdet ihr die Zähne an diesem Blatt sehen? Sie zeigen ja schon in Laufrichtung nach vorne. Muss das so? Oder sind die hinüber? Anhang anzeigen 1059311

Die sehen m.E. noch nicht so schlimm aus , falls die Kette über die Spitzen hüpft/klettert ist aber Ende Gelände , falls nicht , einfach fahren...



[Fadenfischfan]

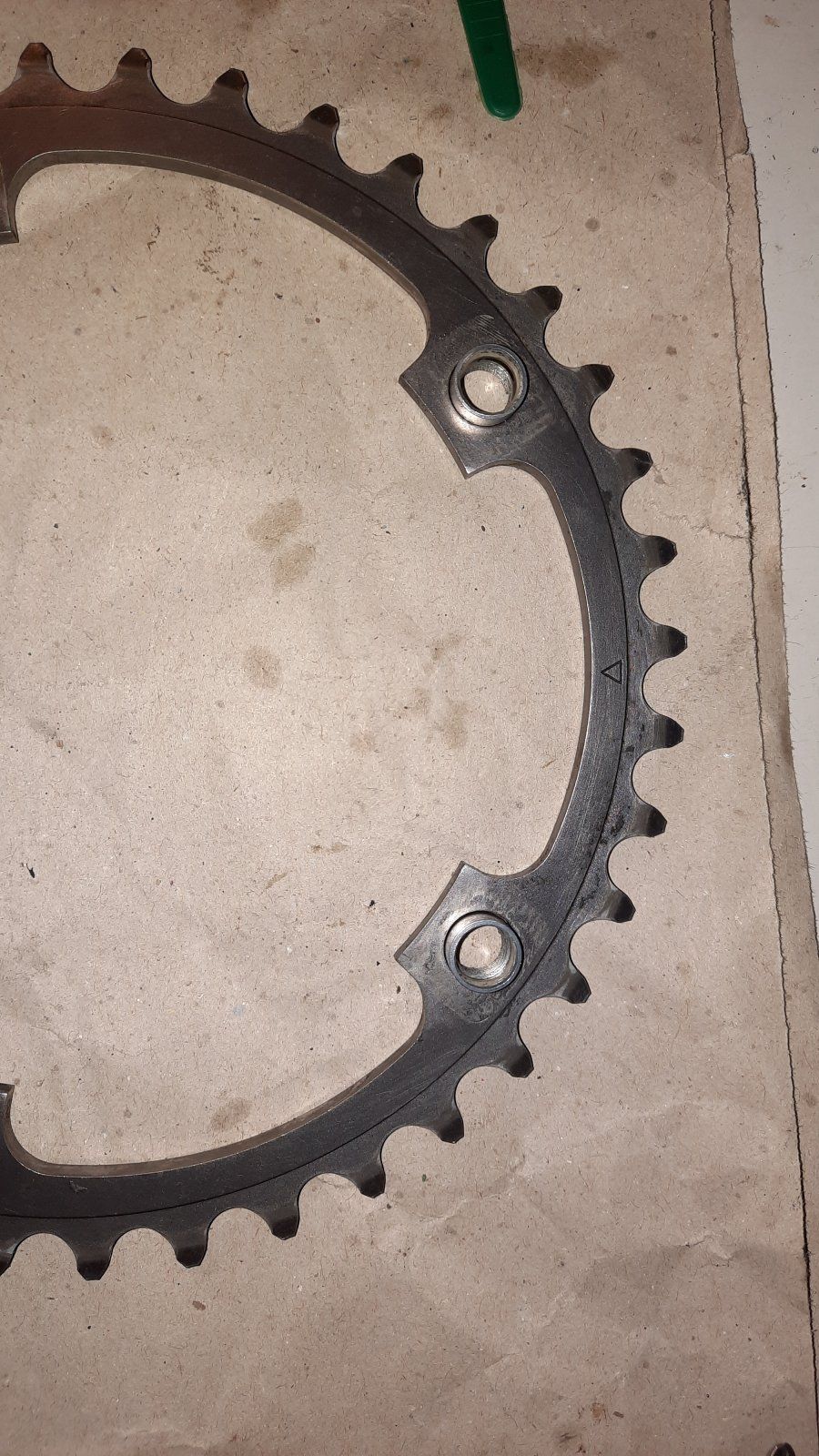

Und nun als letztes noch das 39er. Was denkt ihr hier über den Zustand?



[𝐻𝑒𝓍𝑒𝓇]

Und nun als letztes noch das 39er. Was denkt ihr hier über den Zustand?



[dasulf]

Da ist tatsächlich ein Rohrstück zur Verstärkung mit eingelötet worden , und das ist an sich eine gute Idee weil diese Blechsattelmuffen gerne mal durch übermässiges/häufiges anziehen vermurkst werden , freu dich doch .
Bilder zeigen schadhafte Muffen als Abschreckung ....

Okay, Freude ist schonmal groß. Wie finde ich jetzt die passende Klemmschraube? Der Schnellspanner ist definitiv nicht original, weil er nur in eine Richtung (schräg nach oben vorne) gespannt werden kann, ohne die Sattelstrebe zu zerkratzen. Deswegen fehlt an der Stelle auch Lack und bildet sich Rost.
