Mal eben schnell ne kleine Bastelfrage

[Flat Eric]

@Gude(rider) wollte doch ein Golden Arrow indiziert schalten... Da hatte ich auch so meine Zweifel. Hat das schon geklappt?

Keine Ahnung , es gibt ja so Simpelschaltwerke von Shimano aus Stahlblech an Billig/Baumarkträdern die indexiert geschaltet werden obwohl die kein geneigtes Parallelogramm haben ( SIS Schaltwerke ) , aber dazu gehören auch immer genauso billige Schalthebel die eben andere Seilbewegungsschritte machen damit das passt , nur wer will sich sowas an einen Klassiker tackern ?
Als ohne Änderungen am Schalthebel wird das nicht gehen , und wie man die realisiert...keine Ahnung .



[sulka]

@Gude(rider) wollte doch ein Golden Arrow indiziert schalten... Da hatte ich auch so meine Zweifel. Hat das schon geklappt?

Ich hab mal auf tutti ein 600EX arabesque Schaltwerk mit 6s indizierten SunTour Barendschaltern kombiniert. Funzte einwandfrei.



[skandsen]

Ja , bei indexierfähigen Schaltwerken ist das Parallelogramm an dem die Rollen hängen schräg angestellt , also ungefähr dem "Böschungswinkel" des Zahnkranzpaketes angeglichen , bei nicht indexfähigen ist das einfach senkrecht , dadurch sind die Schritte die das Schaltwerk mit Indexhebeln dann machen täte nicht zu den Ritzelabständen passend....verstehste ?

Das mit dem Böschungswinkel stimmt. Gleiche Schritte gibt es wegen des Schrägparallelogramms aber nicht.



[Mackie89]

Schönen guten Abend,

ich habe ein kleines Problem. Habe heute mit großer Freude meinen Campa Innenlager-Werkzeug bekommen und wollte endlich am Gios weiter arbeiten, aber leider ist ein Schwierigkeit aufgetreten:
Innenlager ist montiert Kurbellänge sollten 102,5 mm sein, wenn ich mich nicht irre, aber die Kurbel mit einem 39 Kettenblatt lässt sich nicht montieren, da das kleine Kettenblatt an die Kettenstrebe stößt. Habt ihr einen Lösungsvorschlag? Anderes passendes Innenlager kaufen?

Ein Paar Bilder:

Schönen Abend noch und beste Grüße,

Eike



[sulka]

Kann es sein, daß die Schalen auf der Patrone vertauscht sind? Der Vierkant ist meiner Meinung nach zu weit drinnen. 102er Achslänge für Record ist richtig.



[Oude Baas]

Schönen guten Abend,

ich habe ein kleines Problem. Habe heute mit großer Freude meinen Campa Innenlager-Werkzeug bekommen und wollte endlich am Gios weiter arbeiten, aber leider ist ein Schwierigkeit aufgetreten:
Innenlager ist montiert Kurbellänge sollten 102,5 mm sein, wenn ich mich nicht irre, aber die Kurbel mit einem 39 Kettenblatt lässt sich nicht montieren, da das kleine Kettenblatt an die Kettenstrebe stößt. Habt ihr einen Lösungsvorschlag? Anderes passendes Innenlager kaufen?

Ein Paar Bilder:
Anhang anzeigen 1129252
Anhang anzeigen 1129253
Anhang anzeigen 1129254
Anhang anzeigen 1129255
Schönen Abend noch und beste Grüße,

Eike

Wenn kein Platz is ,muss man Platz schaffen
Ergo längere Welle
Oder am Rahmen Platz schaffen,wer will das schon
Bin etwas verstört ,du schreibst Kurbellänge......
Was du als Kurbel betitels is techn.eine Tretlager Welle



[𝐻𝑒𝓍𝑒𝓇]

Schönen guten Abend,

ich habe ein kleines Problem. Habe heute mit großer Freude meinen Campa Innenlager-Werkzeug bekommen und wollte endlich am Gios weiter arbeiten, aber leider ist ein Schwierigkeit aufgetreten:
Innenlager ist montiert Kurbellänge sollten 102,5 mm sein, wenn ich mich nicht irre, aber die Kurbel mit einem 39 Kettenblatt lässt sich nicht montieren, da das kleine Kettenblatt an die Kettenstrebe stößt. Habt ihr einen Lösungsvorschlag? Anderes passendes Innenlager kaufen?

Ein Paar Bilder:
Anhang anzeigen 1129252
Anhang anzeigen 1129253
Anhang anzeigen 1129254
Anhang anzeigen 1129255
Schönen Abend noch und beste Grüße,

Eike

Das sieht eigentlich normal aus. Wird die Kurbel denn fest? Vielleicht rutscht die Kurbel zu weit drauf weil 4-Kant der Kurbel Fratze?
Hast du vielleicht noch ne andere Campa Kurbel zum Testen?
Zeig mal den 4-Kant von innen



[_Sven_]

Der Vierkant ist meiner Meinung nach zu weit drinnen.

Das sehe ich auch so. Da ist was falsch montiert



[𝐻𝑒𝓍𝑒𝓇]

Das sehe ich auch so. Da ist was falsch montiert

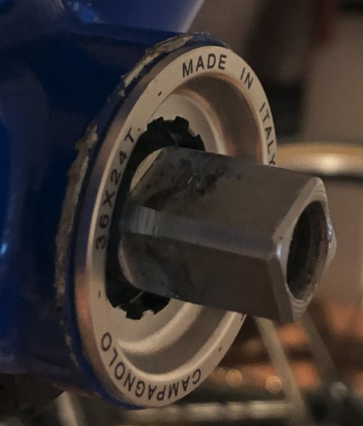

Hab hier ein Chorus Lager, sieht genauso aus. Am besten mal am Rad messen und ich messe mein Innenlager
Welle schaut 14mm raus.



[Gude]

@Gude(rider) wollte doch ein Golden Arrow indiziert schalten... Da hatte ich auch so meine Zweifel. Hat das schon geklappt?

Noch nicht. Das wird erst im Laufe der kommenden Woche klappen (hoffentlich).



[Recordfahrer]

Mal so ganz allgemein gesagt (wenn das geht):

Ich stehe mit dem Zentrieren von Laufrädern immer noch etwas auf Kriegsfuß.

Denkt ihr, dass ein guter/ hochwertiger Zentrierständer es gerade als Einsteiger leichter macht, oder ist es wurscht, ob das ein 08/15- Teil ist- man kann es, oder man kann es nicht?
Gibt es einen unter 100 Euro, den ihr empfehlen würdet? Oder taugen die erst darüber was?
Bisher habe ich den hier:

Das letzte von mir eingespeichte Laufrad war ein Shamal HPW, bei dem die demolierte Felge getauscht werden musste. Der Zentrierständer war... das Rad, wo das Laufrad später reinsollte. Zur Feinjustierung hatte ich zwei Stecknadeln in einen Bremsklotz gesteckt, eine für den Nicht-Höhenschlag, eine für den Rundlauf. Das Laufrad läuft immer noch.

Kann es sein, daß die Schalen auf der Patrone vertauscht sind? Der Vierkant ist meiner Meinung nach zu weit drinnen. 102er Achslänge für Record ist richtig.

Die Schalen sind schon richtig, die mit Bund kommt nach rechts. Allerdings sieht mir die rechte Tretlagergehäuseseite so aus, als wäre die etwas knapp, vielleicht wurde beim Planfräsen/Nachschneiden der Gewinde Material abgetragen. Wie breit ist der Rahmen denn da? Sollte die Welle weiter drin sein, sind eventuell zwei Dichtringe auf der rechten Seite drin. Das hatte ich beim letzten Lagerwechsel auch, da war von der abgenutzten Patrone der Dichtring drin geblieben.



[Mackie89]

Wenn kein Platz is ,muss man Platz schaffen
Ergo längere Welle
Oder am Rahmen Platz schaffen,wer will das schon
Bin etwas verstört ,du schreibst Kurbellänge......
Was du als Kurbel betitels is techn.eine Tretlager Welle

Danke. Sorry, dass war die späte Stunde.



[Mackie89]

Schönen guten Abend,

ich habe ein kleines Problem. Habe heute mit großer Freude meinen Campa Innenlager-Werkzeug bekommen und wollte endlich am Gios weiter arbeiten, aber leider ist ein Schwierigkeit aufgetreten:
Innenlager ist montiert Kurbellänge sollten 102,5 mm sein, wenn ich mich nicht irre, aber die Kurbel mit einem 39 Kettenblatt lässt sich nicht montieren, da das kleine Kettenblatt an die Kettenstrebe stößt. Habt ihr einen Lösungsvorschlag? Anderes passendes Innenlager kaufen?

Ein Paar Bilder:
Anhang anzeigen 1129252
Anhang anzeigen 1129253
Anhang anzeigen 1129254
Anhang anzeigen 1129255
Schönen Abend noch und beste Grüße,

Eike

Meine Tochter steht früh auf, da habe ich gestern nichts mehr geschafft. Danke für die Antworten!

Habe nochmal ein wenig gemessen:
Tretlagergehäuse ist 69 mm breit könnte also auch zu viel rechts abgenommen wurden sein.

Die Welle schaut rechts 14 mm raus wie bei @Hexer und links 16 mm. Das kam mir komisch vor, weil ich gedacht hätte rechts sollte sie weiter rausgucken, aber wenn es bei @Hexer auch so ist…

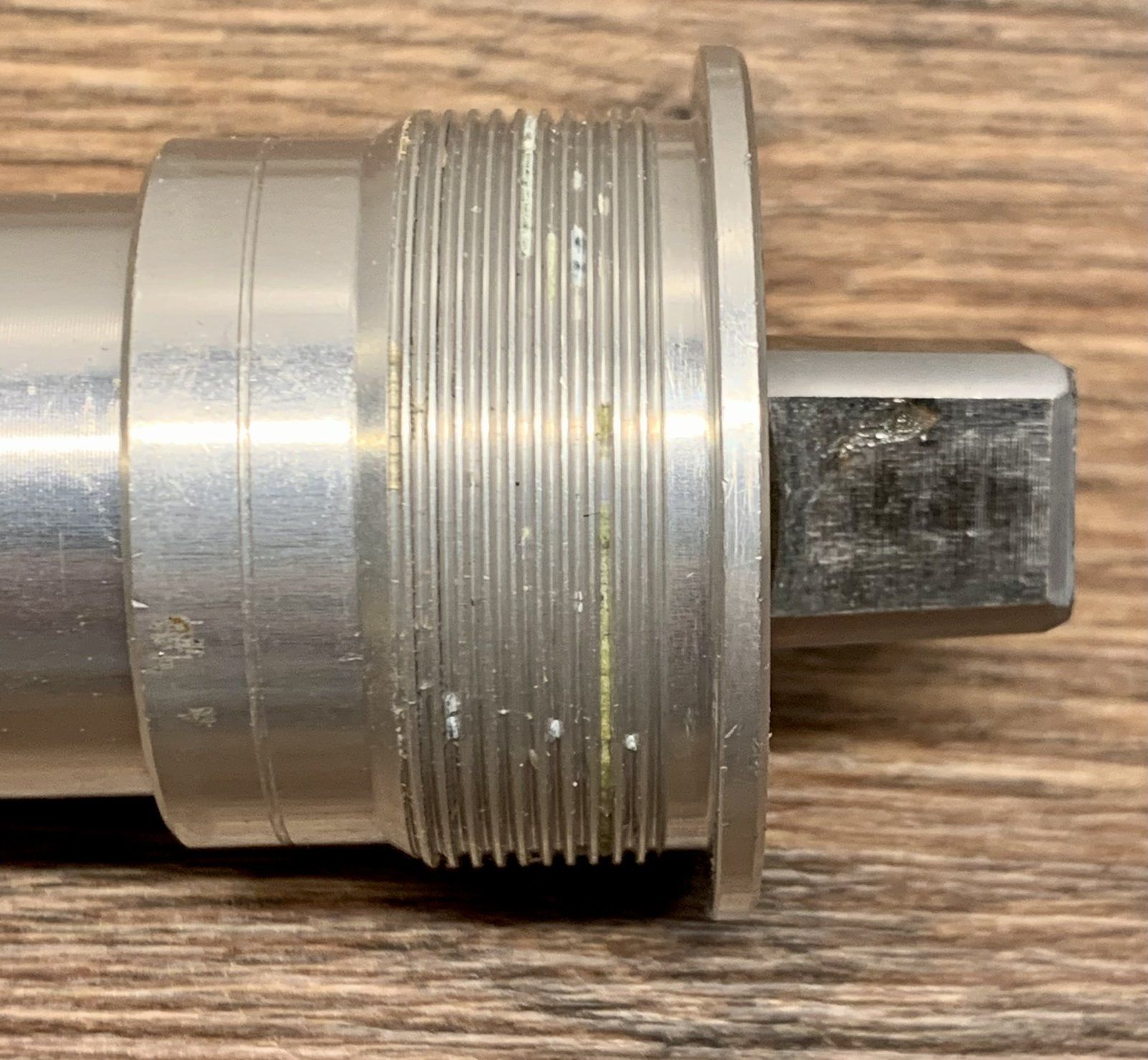

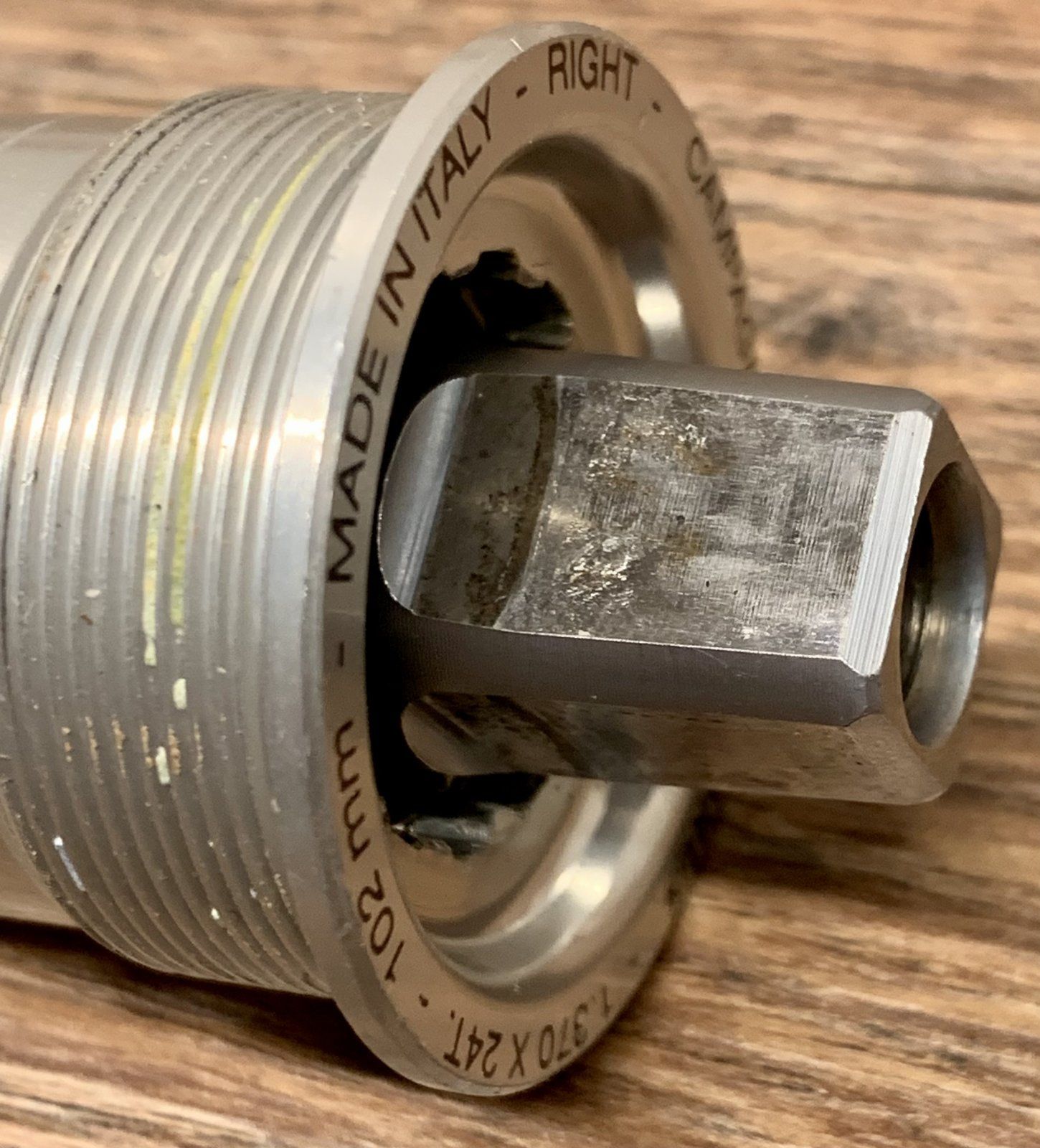

Habe die linke Schale mit Welle nochmal ausgebaut und geguckt ob die Welle falsch rum drin ist. Der Aufkleber sagt zumindest, dass sie richtig rum verbaut ist. Die Kettenstreben sind so ein wenig obersized und der Außenabstand kommt mir wirklich groß vor. Vielleicht ist das das Problem.

Wenn ich ein neues Innenlager brauche, was könnte ich da nehmen?

Gruß,

Eike



[𝐻𝑒𝓍𝑒𝓇]

Meine Tochter steht früh auf, da habe ich gestern nichts mehr geschafft. Danke für die Antworten!

Habe nochmal ein wenig gemessen:
Tretlagergehäuse ist 69 mm breit könnte also auch zu viel rechts abgenommen wurden sein.

Die Welle schaut rechts 14 mm raus wie bei @Hexer und links 16 mm. Das kam mir komisch vor, weil ich gedacht hätte rechts sollte sie weiter rausgucken, aber wenn es bei @Hexer auch so ist…

Habe die linke Schale mit Welle nochmal ausgebaut und geguckt ob die Welle falsch rum drin ist. Der Aufkleber sagt zumindest, dass sie richtig rum verbaut ist. Die Kettenstreben sind so ein wenig obersized und der Außenabstand kommt mir wirklich groß vor. Vielleicht ist das das Problem.

Wenn ich ein neues Innenlager brauche, was könnte ich da nehmen?

Gruß,

Eike

Eine Frage bleibt offen, wie sieht der 4-Kant der rechten Kurbel aus?



[Mackie89]

Eine Frage bleibt offen, wie sieht der 4-Kant der rechten Kurbel aus?

Da mache ich gleich mal ein Foto!



[𝐻𝑒𝓍𝑒𝓇]

Da mache ich gleich mal ein Foto!

Hast du noch eine andere Campa Kurbel?
Bau die Kurbeln vielleicht mal auf das demontierte Innenlager und sieh nach wie weit die rechte und die linke Kurbel auf den 4-Kant rutschen



[Mackie89]

Eine Frage bleibt offen, wie sieht der 4-Kant der rechten Kurbel aus?

Sieht okay aus würde ich sagen.



[Mackie89]

Hast du noch eine andere Campa Kurbel?
Bau die Kurbeln vielleicht mal auf das demontierte Innenlager und sieh nach wie weit die rechte und die linke Kurbel auf den 4-Kant rutschen

Habe leider keine weitere Kurbel



[𝐻𝑒𝓍𝑒𝓇]

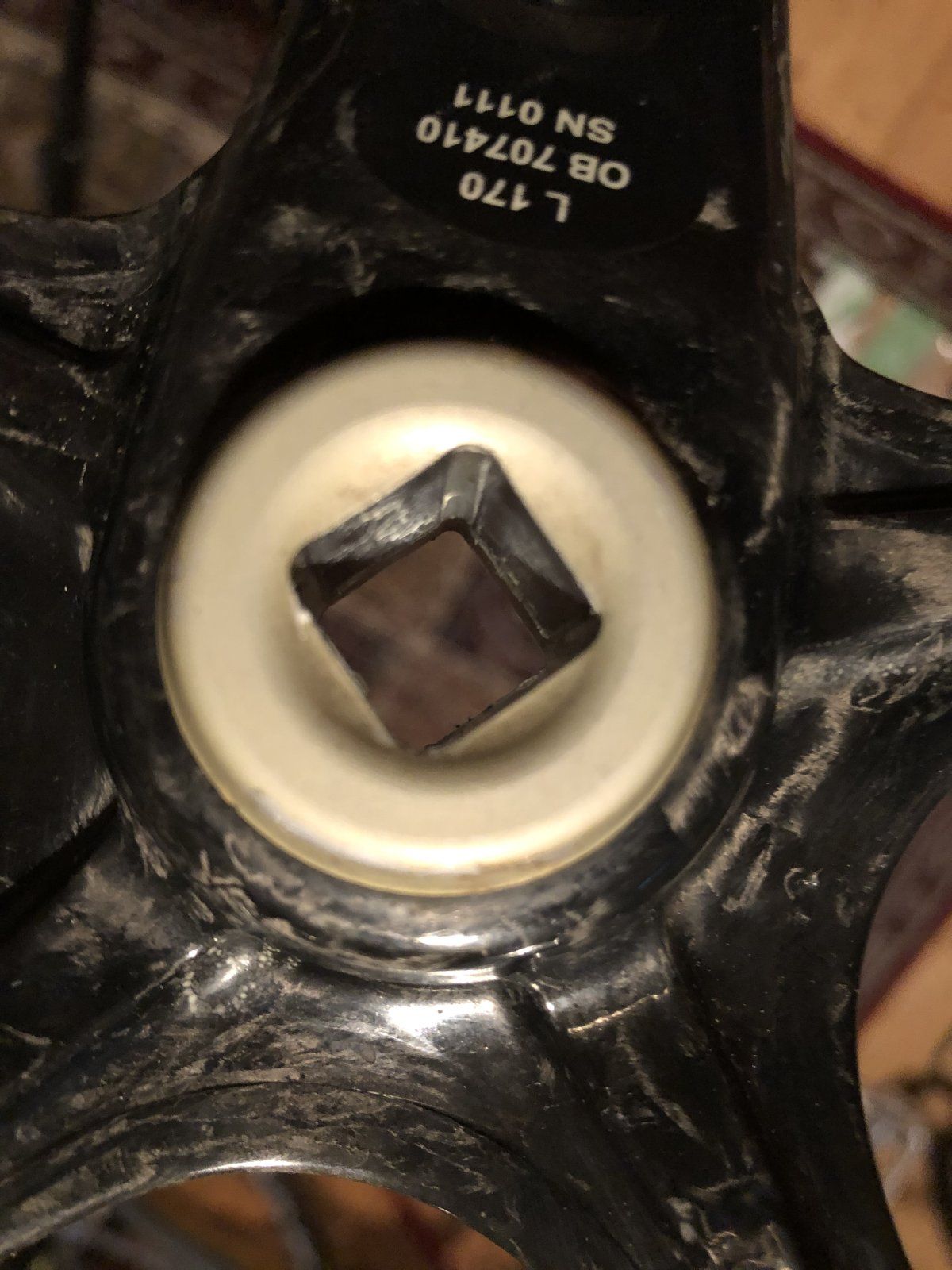

Anhang anzeigen 1129286

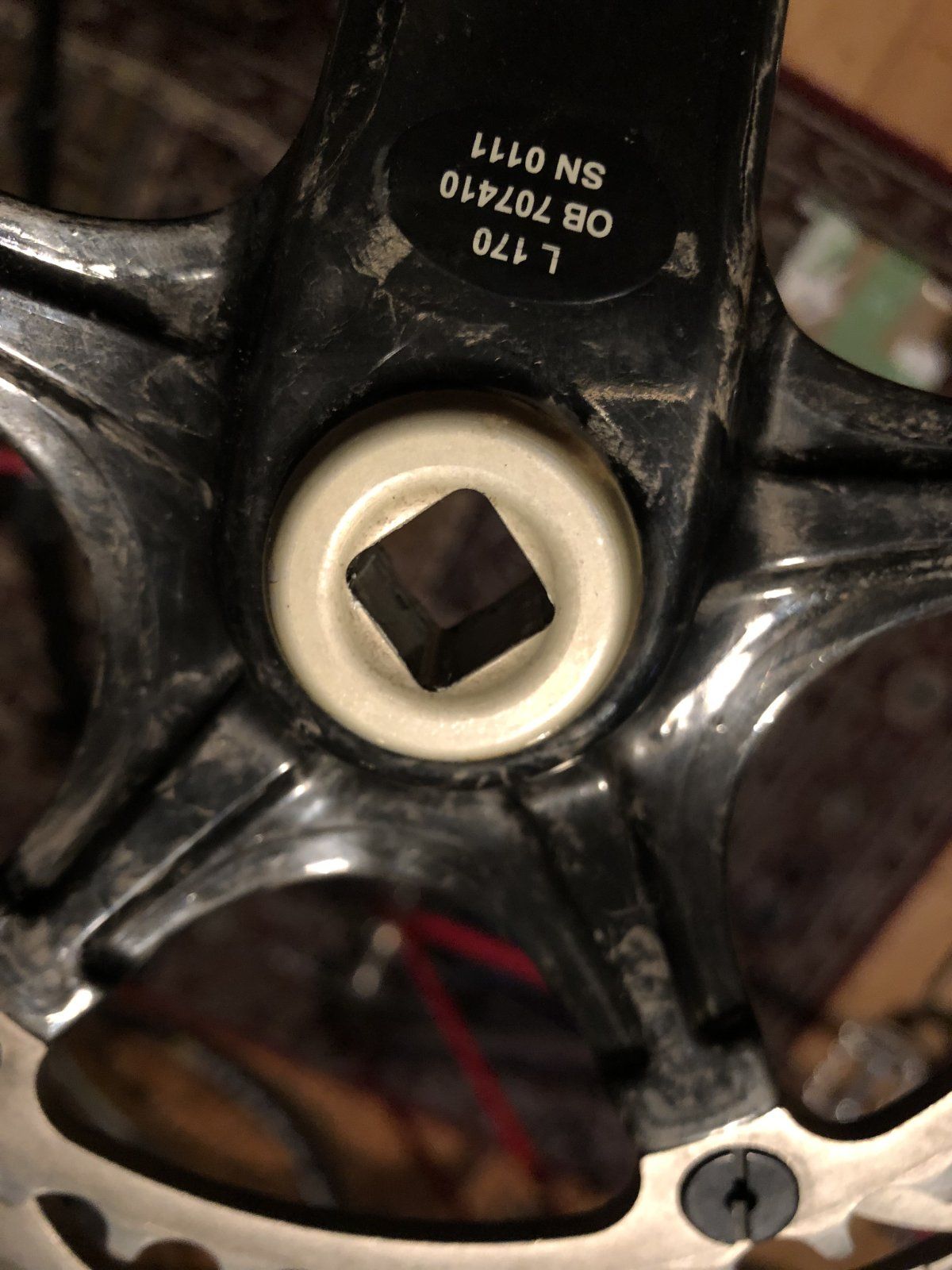

Anhang anzeigen 1129287

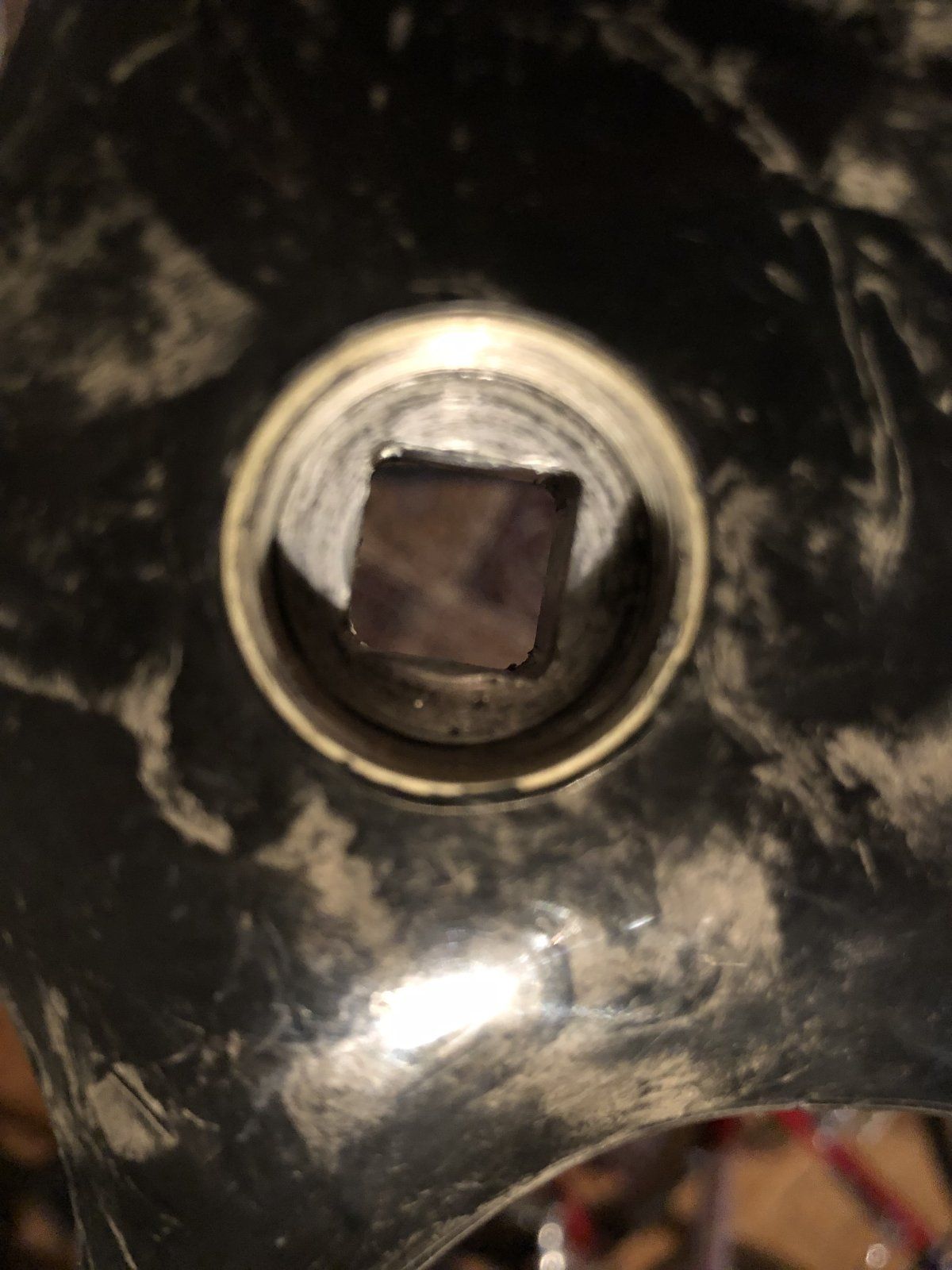

Anhang anzeigen 1129288
Sieht okay aus würde ich sagen.

So auf den Bildern okay aus, zumindest nichts öffensichtliches.

Habe leider keine weitere Kurbel

4-Kant nicht gefettet? Aber davon gehe ich mal aus



[𝐻𝑒𝓍𝑒𝓇]

Wenn ich ein neues Innenlager brauche, was könnte ich da nehmen?

Ich würde, wenn nichts hilft, dieses Innenlager verwenden.
ISO 4--Kant, ITA Gewinde und 111mm sollte dann wohl passen.
Keine Garantie!
https://studiobrisant.com/iso-vierkant-token-innenlager-bracket-campagnolo?number=050031.1
