roykoeln
Aktives Mitglied
interessant wäre auch der teilapparat oder deine vorrichtung für die regelmäßigen abstände der bohrlöcher...
-
Hallo Gast, wir suchen den Renner der Woche 🚴 - vielleicht hast du ein passendes Rennrad in deiner Garage? Alle Infos
-
Rennrad-News User Awards 2025: Jetzt abstimmen und Preise im Wert von über 9.000 Euro gewinnen!
Stimme in einer kurzen Umfrage über deine Produkte des Jahres 2025 ab und gewinne dabei Preise im Wert von über 9.000 Euro!
➡️ Jetzt abstimmen!
Woran schraubt ihr gerade?
- Ersteller miguel23
- Erstellt am
Anzeige
mercier reynolds 531 .
RoKaDo
Aktives Mitglied
- Registriert
- 30 Juni 2017
- Beiträge
- 13.961
- Reaktionspunkte
- 31.691
Die Abstände sind doch durch die Kette vorgegeben......
RoKaDo
Aktives Mitglied
- Registriert
- 30 Juni 2017
- Beiträge
- 13.961
- Reaktionspunkte
- 31.691
Nee, ich vermute mal mit dem neuen Spielzeug.
Auf einer Holzplatte das Kettenblatt mit der Kette fixiert.....Loch bohren und das Kettenblatt in
die nächsten Laschen stecken.....
Olddutsch
Aktives Mitglied
Das is ne Holzunterlage damit er nicht in den Tisch Löcher bohrt,er hat VORGEDACHT
bei der arbeit
bei der arbeit
D
Deleted92501
Auch so ne Art Teilapparat, quasi aus Naturalien, gute Idee ...
G
Gelöschtes Mitglied 88782
Hab'n neues Spielzeug und kann endlich mal die Löcher dorthin bohren, wo sie hin sollen
Anhang anzeigen 636970
Anhang anzeigen 636971
Anhang anzeigen 636972
Die Idee, die Kette als Teilapparat zu nutzen ist genial; damit muß man nur einmal das Bohrfutter für die erste Lochposition ausrichten und hat die Bohrungen zwischen den Zähnen immer genau an der selben Position.
Kannst Du trotzdem bitte mal ein Gesamtbild Deines "Halters" einstellen?
Wie fixierst Du das Kettenblatt an sich oder hältst Du es nur in Position? Das Holzbrett nimmst Du doch sicher auch nur zum Aufspannen und nicht als Bohrschutz für Deinen Tisch, oder? Der sollte doch ein größeres Loch haben, damit Du mit dem Bohrer den Tisch nicht verunstaltest, oder? Sehe gerade - hat er nicht, schade, aber verschmerzbar.
Mit einem Kegelsenker sollten aber die Phasen an den Bohrungen schicker werden. Hier gibt es gerade ungebrauchte 90° Kegelsenker im Angebot
https://www.ebay-kleinanzeigen.de/s-anzeige/kegelsenker-90-grad-hss/1039573227-84-7122
Oder hier einen ganzen Satz
https://www.ebay-kleinanzeigen.de/s-anzeige/wider-kegelsenker/1036415494-84-2024
Oder einen Querlochsenker
https://www.ebay-kleinanzeigen.de/s...er-komet-5-10-75-neuwertig/1028496595-84-7010
PS.:
Der Querlochsenker sollte bauartbedingt (die Schneideform) weniger Rappelmarken setzen als ein Bohrer oder Kegelsenker.
Zuletzt bearbeitet von einem Moderator:
G
Gelöschtes Mitglied 88782
Wo gibt es denn diesen Bohrständer? Und welche Bohrmaschine nutzt Du dafür? Ist da auch ein kleiner Maschinenschraubstock dabei?
Zuletzt bearbeitet von einem Moderator:
roykoeln
Aktives Mitglied
hastu recht, hab ich wohl ausgeblendet, daß sowas auch so geht!
ta22os
Aktives Mitglied
- Registriert
- 12 September 2009
- Beiträge
- 2.140
- Reaktionspunkte
- 4.832

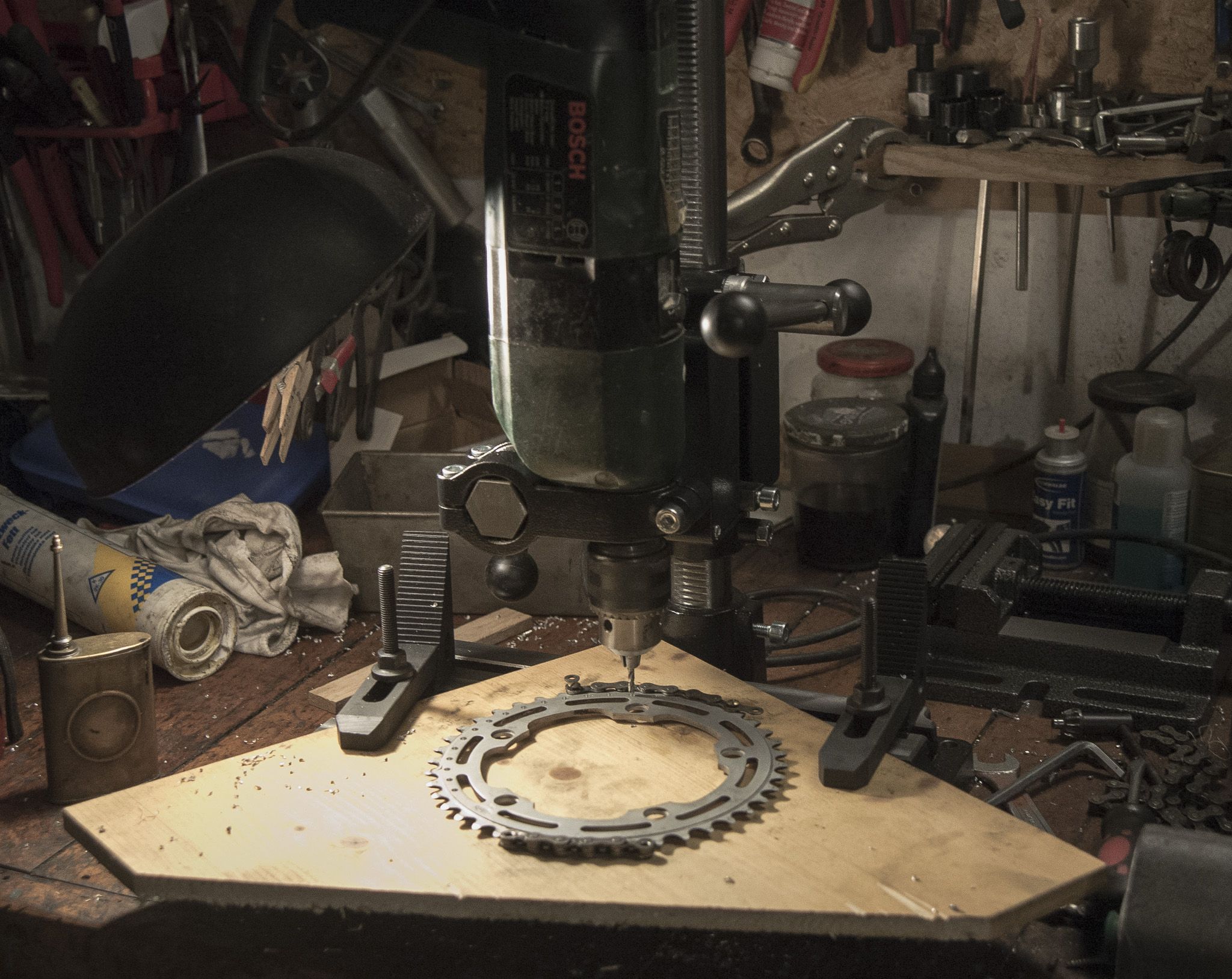

Also, so sieht das Ganze aus.
Hab ein Stück Kette genommen und auf's Holsbrett geschraubt. Muss ziemlich kurz sein, sonst kann man das Kettenblatt nimmer rausziehen.
Unter Die "Augen", die an das Brett geschraubt sind muss noch ne Lasche von nem Kettenglied, sonst verkantet das.
Und gegenüber der angeschraubten Kette hab ich jeweils noch ein kurzes Stück lose Kette druntergelegt, damit das Kettenblett parallel zum Brett/Bohrtisch liegt.
Hab ein Stück Kette genommen und auf's Holsbrett geschraubt. Muss ziemlich kurz sein, sonst kann man das Kettenblatt nimmer rausziehen.
Unter Die "Augen", die an das Brett geschraubt sind muss noch ne Lasche von nem Kettenglied, sonst verkantet das.
Und gegenüber der angeschraubten Kette hab ich jeweils noch ein kurzes Stück lose Kette druntergelegt, damit das Kettenblett parallel zum Brett/Bohrtisch liegt.
toddio
Aktives Mitglied
- Registriert
- 26 September 2013
- Beiträge
- 2.551
- Reaktionspunkte
- 3.029
Jupp, so gehts, hast ja auch Spannpratzen, gut.

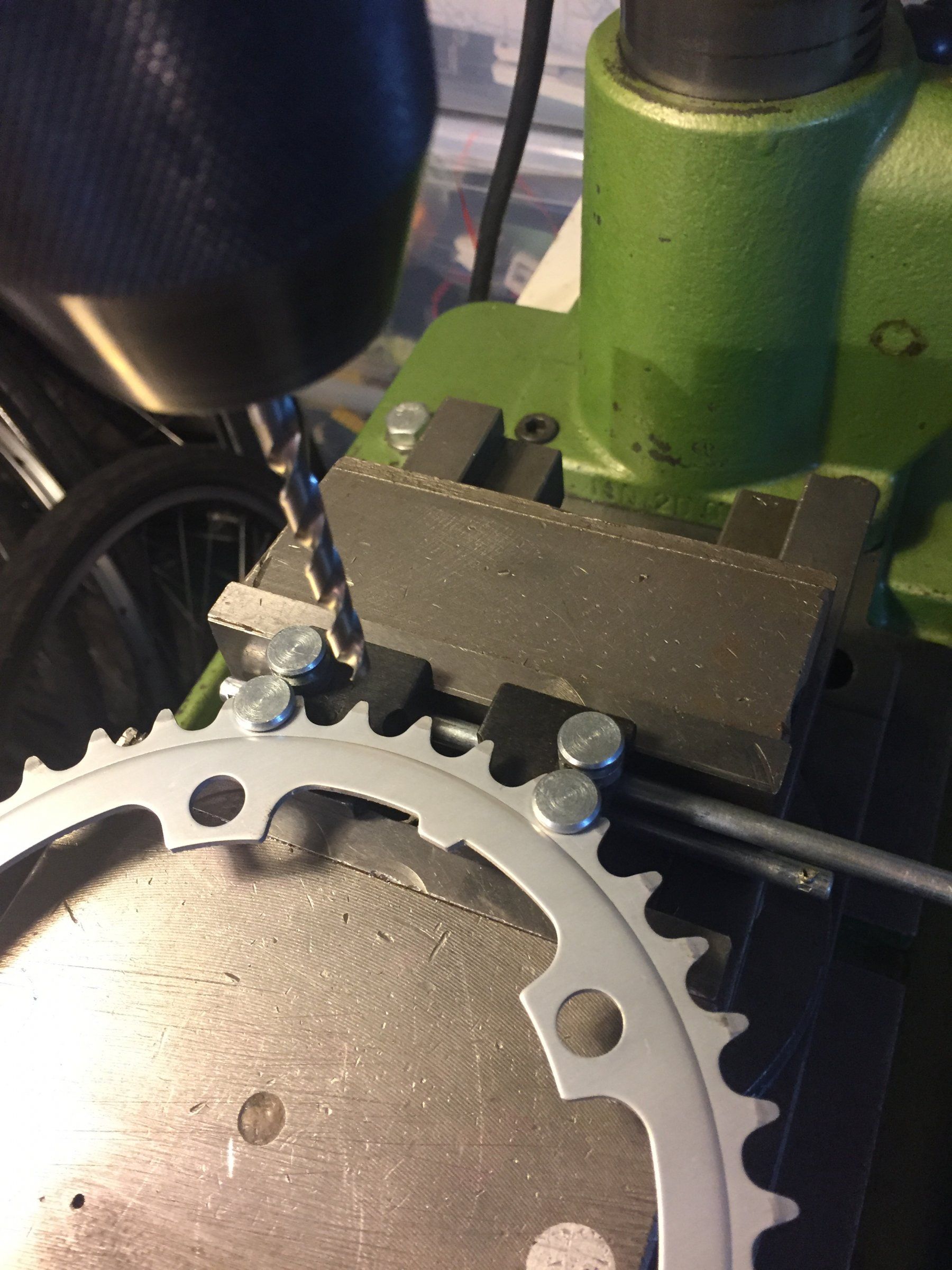

Hatte es hier mal so vorgestellt, mit SunTour Kranzhalter:
DaleCannon
Cycle Collector
RoKaDo
Aktives Mitglied
- Registriert
- 30 Juni 2017
- Beiträge
- 13.961
- Reaktionspunkte
- 31.691
Irgendwas ist immer.....da fluchten die Bohrungen aber nicht mit den Zähnen
toddio
Aktives Mitglied
- Registriert
- 26 September 2013
- Beiträge
- 2.551
- Reaktionspunkte
- 3.029
Muss das?
G
Gelöschtes Mitglied 88782
ta22os
Aktives Mitglied
- Registriert
- 12 September 2009
- Beiträge
- 2.140
- Reaktionspunkte
- 4.832
Die sind wirklich toll.
Ne, muss natürlich nicht.
Grundsätzlich gibt's wohl 2 Muster zum Bohren. Einmal werden die Löcher nach den Zähnen ausgerichtet. Und die andere Methode ist, dass man eine Teilung wählt, die sich an den Kurbelarmen ausrichtet. Macht dann Sinn, wenn im Kettenblatt schon eine größere Aussparung in der Verlängerung des Kurbelarms ist. So wie hier z. Bsp.
Foto: vintagenosbicycleparts com
Ich schätze, da muss bei einer 5-Arm-Kurbel die Lochanzahl durch 5 teilbar sein
.
toddio
Aktives Mitglied
- Registriert
- 26 September 2013
- Beiträge
- 2.551
- Reaktionspunkte
- 3.029
Die sind wirklich toll.
Ne, muss natürlich nicht.

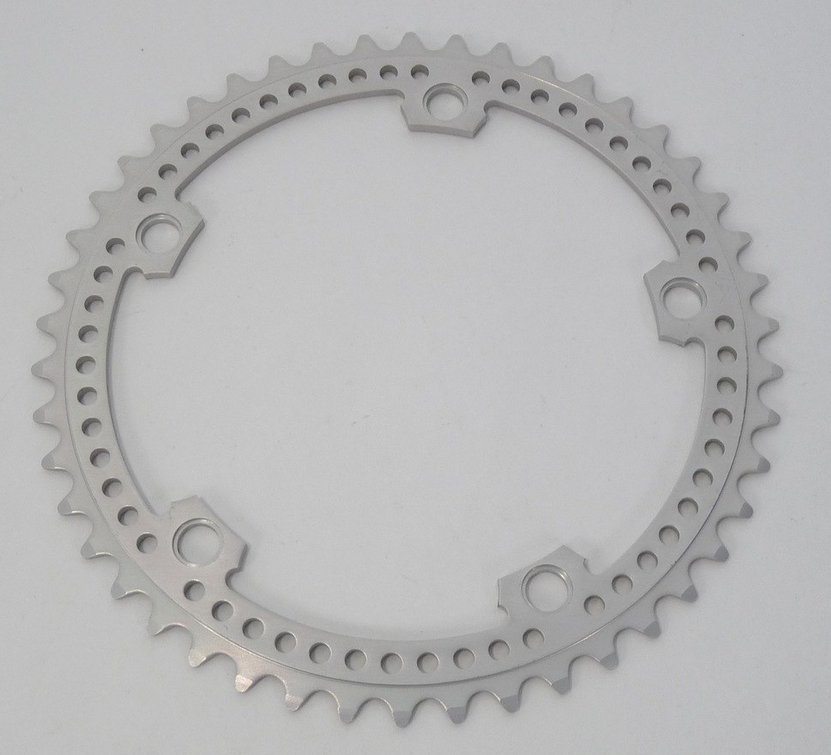

Grundsätzlich gibt's wohl 2 Muster zum Bohren. Einmal werden die Löcher nach den Zähnen ausgerichtet. Und die andere Methode ist, dass man eine Teilung wählt, die sich an den Kurbelarmen ausrichtet. Macht dann Sinn, wenn im Kettenblatt schon eine größere Aussparung in der Verlängerung des Kurbelarms ist. So wie hier z. Bsp.
Anhang anzeigen 637288
Foto: vintagenosbicycleparts com
Ich schätze, da muss bei einer 5-Arm-Kurbel die Lochanzahl durch 5 teilbar sein
Okay, ich hab mich ehrlicherweise an keine der beiden Methoden gehalten sondern frei Schnauze gearbeitet - hätte den Halter so im Schraubstock verschieben müssen, dass der Bohrer direkt unter dem Zahn positioniert wird - nächstes Mal mach ich das perfekt!!
chris tirol
Jäger und Sammler
- Registriert
- 25 Dezember 2012
- Beiträge
- 7.406
- Reaktionspunkte
- 11.160
Einen alten Kettler Montageständer umbauen.
Edelstahl schweißen ist gar nicht so einfach
Aber für den Verein muss es optisch nicht Top sein
Anhänge
Zuletzt bearbeitet:
