Mal eben schnell ne kleine Bastelfrage

[Thomthom]

einmalig geht zur Not auch eine dicke Unterlegscheibe, die die Innen-Verzahnung der Kurbel nicht berührt



[Bianchi-Hilde]

Ich meine, ein 2 oder 5 Cent Stück war ausreichend.



[Thomthom]

Bekommt Ihr im Zentrum soviel Taschengeld?



[Bianchi-Hilde]

Bekommt Ihr im Zentrum soviel Taschengeld?

die kann man ja wiederverwenden...



[tourenfred]

einmalig geht zur Not auch eine dicke Unterlegscheibe, die die Innen-Verzahnung der Kurbel nicht berührt

Ich meine, ein 2 oder 5 Cent Stück war ausreichend.

Ich seh da eigentlich keinen großen Absatz … hatte schon über ein Stück Rundstahl nachgedacht, das sich auf der Gegenseite abstützt … aber ich werd wohl richtig Werkzeug kaufen … Dank euch



[aerodinamica]

Auf der Gegenseite die Kurbelschraube eindrehen und von dieser Seite aus eine entsprechend lange 8er Inbusschraube durchstecken, die sich auf der Gegenseite abstützt. Auf diese stützt sich wiederum der Abzieher.



[steelbike]

Ich muss meine Croce Pedale neu fetten und einstellen. Gibt's dafür irgendwo eine Anleitung? Und was hat es mit der kleinen Inbusschraube an der Unterseite auf sich?

Edit: ich blick das auf der Explosionszeichnung nicht, wie ist denn die Achse im Pedalkörper verschraubt und wie gekontert?



[Pananoia]

Ich muss meine Croce Pedale neu fetten und einstellen. Gibt's dafür irgendwo eine Anleitung? Und was hat es mit der kleinen Inbusschraube an der Unterseite auf sich?

Edit: ich blick das auf der Explosionszeichnung nicht, wie ist denn die Achse im Pedalkörper verschraubt und wie gekontert?

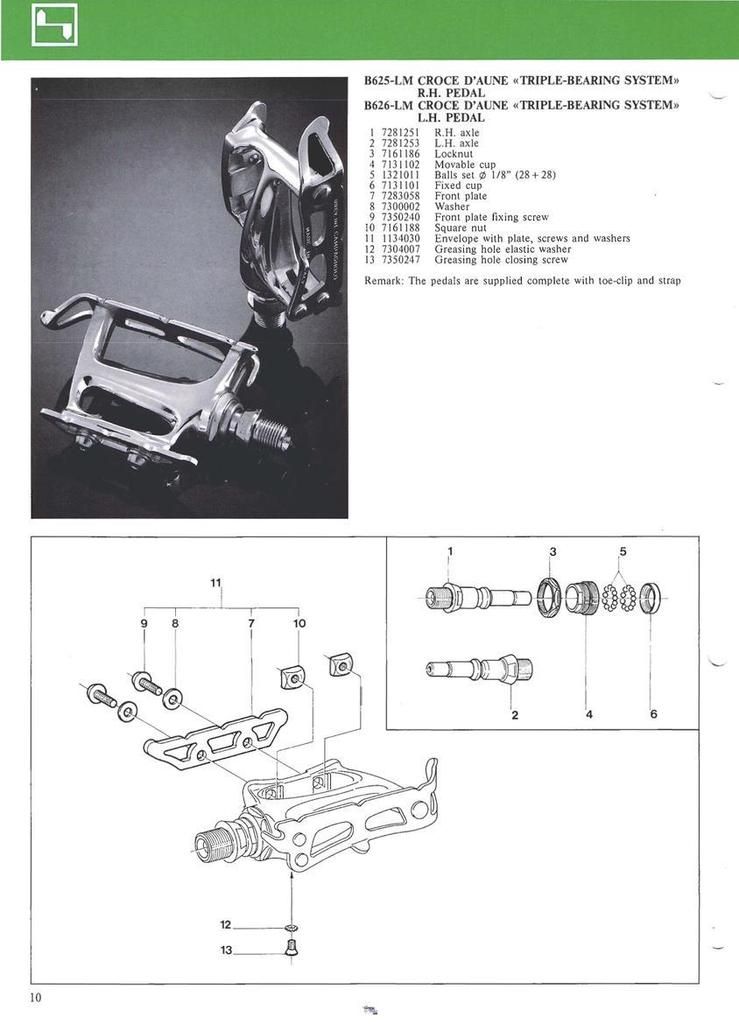

Anhang anzeigen 310296

ACHTUNG REINE SPEKULATION:

Ich vermute, nach Sichtung der Ex-zeichnung, das die Nummer 4 zum Einstellen benutzt wird und das Mutter 3 diese Einstellung fixiert.
Ggf. übernimmt die 13 auch eine haltende Funktion oder dient der Schmierung!?
Also würde ich die 13 lösen, die 3 öffnen und dann die 4 rausdrehen.

Das ganze über einer Schale um nicht so lange nach den Kugel zu suchen.


Der Zusammenbau sollte dann ich umgekehrter Reihenfolge klappen.
Zum Schluss mit der 4 das Lager einstellen und dann mit der 3 fixieren.

Bin mal gespannt ob ich die Zeichnung richtig gelesen habe.


Mille - Greetings
@L€X



[PilotPirx]

Bin mal gespannt ob ich die Zeichnung richtig gelesen habe.

Würde ich auch so lesen
#4 - Movable Cup
#3 - Locknut



[steelbike]

ACHTUNG REINE SPEKULATION:

Ich vermute, nach Sichtung der Ex-zeichnung, das die Nummer 4 zum Einstellen benutzt wird und das Mutter 3 diese Einstellung fixiert.
Ggf. übernimmt die 13 auch eine haltende Funktion oder dient der Schmierung!?
Also würde ich die 13 lösen, die 3 öffnen und dann die 4 rausdrehen.

Das ganze über einer Schale um nicht so lange nach den Kugel zu suchen.


Der Zusammenbau sollte dann ich umgekehrter Reihenfolge klappen.
Zum Schluss mit der 4 das Lager einstellen und dann mit der 3 fixieren.

Bin mal gespannt ob ich die Zeichnung richtig gelesen habe.


Mille - Greetings
@L€X

Hm, klingt plausibel, ich werde das mal ausprobieren.



[tourenfred]

ACHTUNG REINE SPEKULATION:

Ich vermute, nach Sichtung der Ex-zeichnung, das die Nummer 4 zum Einstellen benutzt wird und das Mutter 3 diese Einstellung fixiert.
Ggf. übernimmt die 13 auch eine haltende Funktion oder dient der Schmierung!?
Also würde ich die 13 lösen, die 3 öffnen und dann die 4 rausdrehen.

Das ganze über einer Schale um nicht so lange nach den Kugel zu suchen.


Der Zusammenbau sollte dann ich umgekehrter Reihenfolge klappen.
Zum Schluss mit der 4 das Lager einstellen und dann mit der 3 fixieren.

Bin mal gespannt ob ich die Zeichnung richtig gelesen habe.


Mille - Greetings
@L€X

Ja, ist zumindest bei den SGR-Pedalen genauso … Man braucht dazu (bei SGR) einen 23er Konusschlüssel, weil man bei normalbreiten Schlüsseln den Konus 4 sonst nicht packen kann …



[tourenfred]

Auf der Gegenseite die Kurbelschraube eindrehen und von dieser Seite aus eine entsprechend lange 8er Inbusschraube durchstecken, die sich auf der Gegenseite abstützt. Auf diese stützt sich wiederum der Abzieher.

Gute Idee! hab ich hingekriegt … funktioniert natürlich nur einseitig …
Hab jetzt Geld in die Hand genommen und das hier bestellt … dann läufts beim nächsten Mal besser …



[𝓂𝑜𝓇𝒹𝒶]

Was für nen Sattel klemmt man denn auf ein Bauer Bahnrad von 1962 mit Campa NR Ausstattung?



[aerodinamica]

das hier bestellt … dann läufts beim nächsten Mal besser …

3,49 !? Kannichmirnichtleisten!
Aber hey, das Ding fahre ich ja seit 13 Jahren im Bordwerkzeug spazieren! War wohl beim Neurad dabei, aber ich hatte bis eben keine Ahnung, wozu es nütze sein soll.



[einbeiner]

Was für nen Sattel klemmt man denn auf ein Bauer Bahnrad von 1962 mit Campa NR Ausstattung?

Bis Mitte der 60er dominiert Kernleder, ab Mitte/Ende der 60er hat man den Unica Nitor viel gesehen.



Ich wuerde nach einem vom Alter passenden Brooks oder Ideale gucken. Ich mag den Unica Nitor sehr, wird in dem Alter aber schwer zu finden sein.



[𝓂𝑜𝓇𝒹𝒶]

Bis Mitte der 60er dominiert Kernleder, ab Mitte/Ende der 60er hat man den Unica Nitor viel gesehen.



Ich wuerde nach einem vom Alter passenden Brooks oder Ideale gucken. Ich mag den Unica Nitor sehr, wird in dem Alter aber schwer zu finden sein.

Wird jetzt erstma n Ideale Type 80 Record



[il_fenomeno]

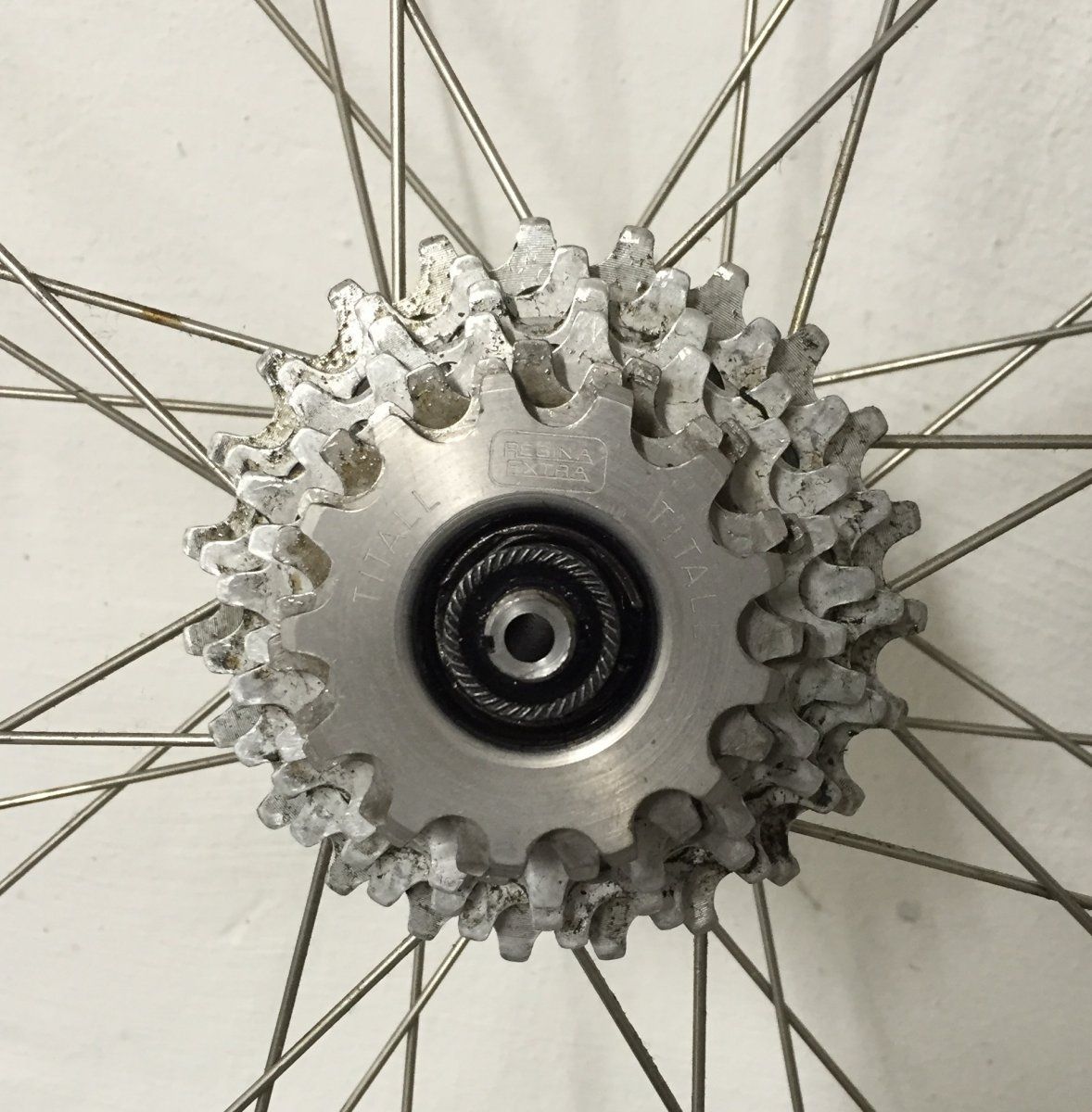

Ich habe hier einen Regina Extra Titall 7-Fach Schraubkranz.
Welchen Anzieher brauche ich dafür?
Die Abzieheraufnahmen sehen sehr dünnwandig aus, vielleicht ist da auch etwas abgebrochen?
Falls das so sein sollte...gibt es ne andere Möglichkeit das Ding abzubekommen?



[pplan]

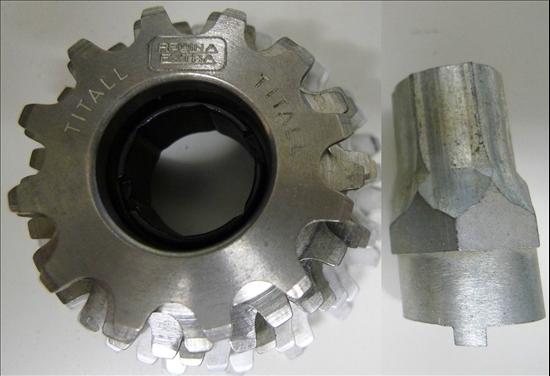

Aus Velobase , wird eine spannende Suche



[pplan]

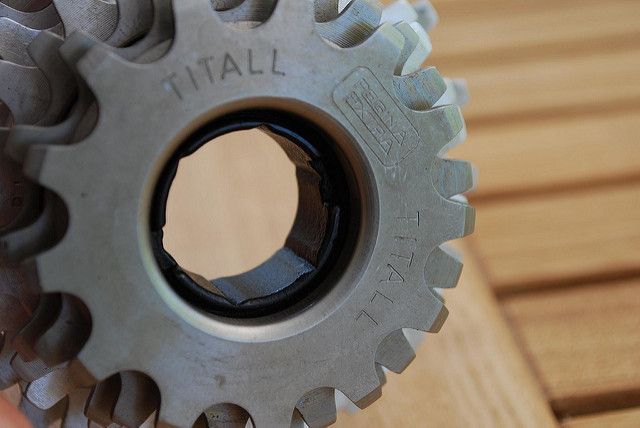

und so sieht es innen aus



[il_fenomeno]

Anhang anzeigen 310441
und so sieht es innen aus

Hmm...so ein Bild habe ich auch gefunden. Dann muss bei meinem aber irgendwas abgebrochen sein ...ich dachte erst da wären ganz normal 2 Nuten...

So einen Abzieher hat nicht zufällig jemand hier?
