Mal eben schnell ne kleine Bastelfrage

[Olddutsch]

Ic

Meine Empfehlung ist : bau da einen Shimano 105 oder Exage Steuersatz ein , die sind flacher als der 600er , so 3mm bestimmt.
Die Nasenscheibe ist nicht notwendig , die soll nur das kontern mit nur einem Maulschlüssel ermöglichen , kannste weglassen .
In einer Notlage habe ich schon mal die obere Schale mit Loctite aufgeschraubt , Spiel justiert und aushärten lassen , erst danach die Kontermutter auch mit Loctite aufgeschraubt , es war auch nicht genug Gewinde da , hält immer noch und sieht man nicht
Wie war das noch mit dem Teufel und den Fliegen

H höre gerade die Orginalheimer aus der dritten Reihe stöhnen



[Äppel]

Hallo,
die Frage kommt mir schon etwas doof vor, aber ich stehe grad auf dem Schlauch... an der HR Bremse ist eine kleine Unterlegscheibe, eine Seite gerade, eine Seite schräg, nur wie ist die Montage nun richtig? Dicke Seite nach oben oder unten, gerade Seite zum Rahmen oder zur Bremse? Ich kann es drehen und wenden wie ich möchte, irgendwie passt es immer, aber 100% sicher bin ich mir nicht... Wie es vorher war weiß ich leider nicht mehr, bzw. ob es vorher richtig montiert war, wer weiß. Danke euch.



[Jonah J.]

Meine Empfehlung ist : bau da einen Shimano 105 oder Exage Steuersatz ein , die sind flacher als der 600er , so 3mm bestimmt.
Die Nasenscheibe ist nicht notwendig , die soll nur das kontern mit nur einem Maulschlüssel ermöglichen , kannste weglassen .
In einer Notlage habe ich schon mal die obere Schale mit Loctite aufgeschraubt , Spiel justiert und aushärten lassen , erst danach die Kontermutter auch mit Loctite aufgeschraubt , es war auch nicht genug Gewinde da , hält immer noch und sieht man nicht
Wie war das noch mit dem Teufel und den Fliegen

Hab jetzt erstmal die Nasenscheibe rausgenommen und werde es erstmal so versuchen, aber einen 105 oder Exage Steuersatz besorge ich mir schon mal. Da kann ich dann im Zweifel nachbessern und jetzt erstmal weitermachen und mal fahren.
Danke!



[ad-mh]

@Äppel
Die Scheibe ist für eine andere Hinterbaustrebe gedacht. Die passt hier nicht.



[Äppel]

@Äppel
Die Scheibe ist für eine andere Hinterbaustrebe gedacht. Die passt hier nicht.

Hmm, war vorher auch verbaut. Also die Hinterbaustrebe ist gerade, nicht gewölbt, falls du das denkst. Beide Auflageflächen sind gerade, nur die Unterlegscheibe ist wie eine Art "Keil".



[Olddutsch]

Hallo,
die Frage kommt mir schon etwas doof vor, aber ich stehe grad auf dem Schlauch... an der HR Bremse ist eine kleine Unterlegscheibe, eine Seite gerade, eine Seite schräg, nur wie ist die Montage nun richtig? Dicke Seite nach oben oder unten, gerade Seite zum Rahmen oder zur Bremse? Ich kann es drehen und wenden wie ich möchte, irgendwie passt es immer, aber 100% sicher bin ich mir nicht... Wie es vorher war weiß ich leider nicht mehr, bzw. ob es vorher richtig montiert war, wer weiß. Danke euch.

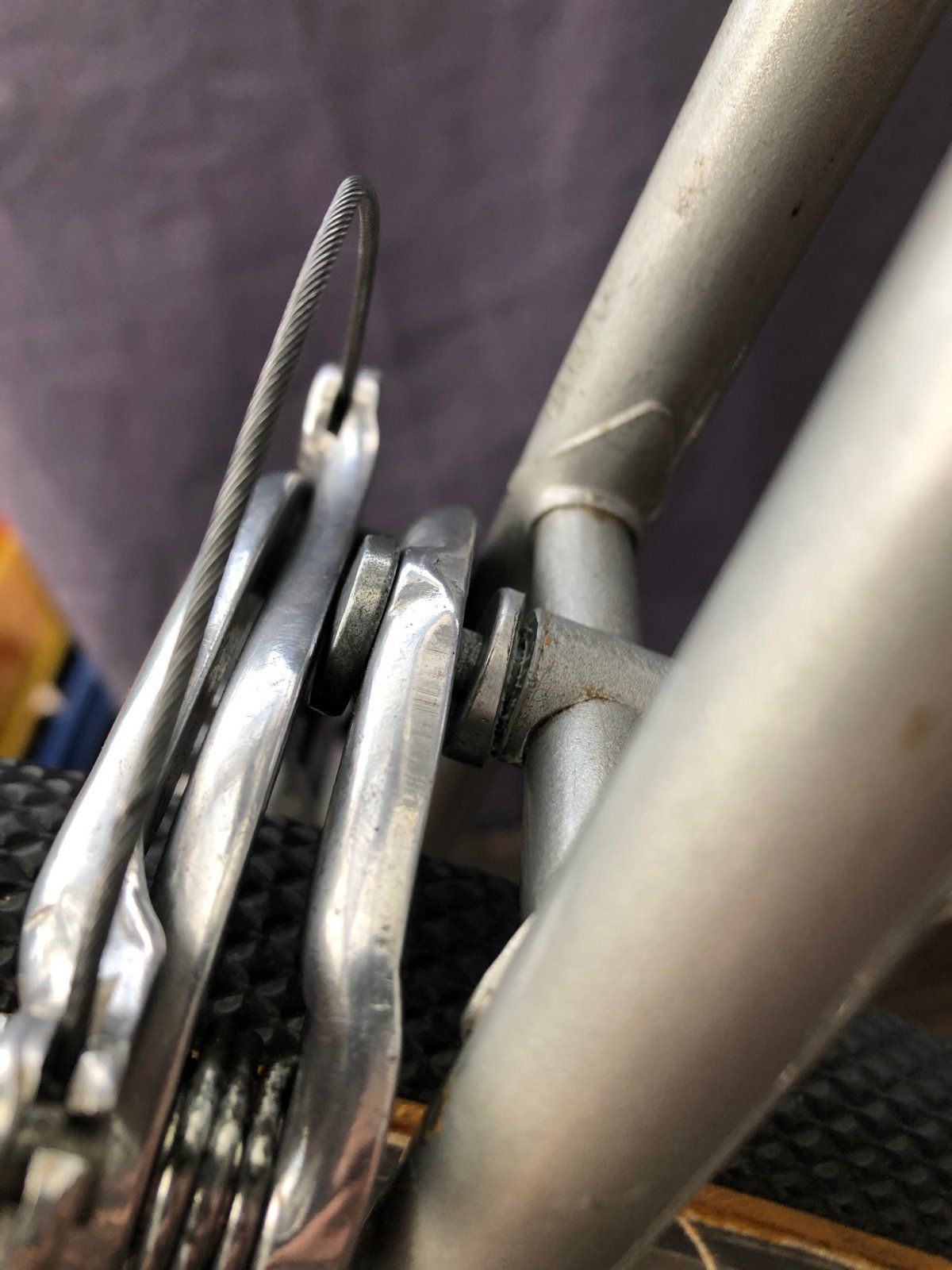

Anhang anzeigen 955678

Die is da fehlt am Platz du brauchst ne Scheibe ohne kontur



[ad-mh]

Darum gehört die Scheibe da auch nicht hin.
Vorher verbaut war auch schon Murks.



[Olddutsch]

Hmm, war vorher auch verbaut. Also die Hinterbaustrebe ist gerade, nicht gewölbt, falls du das denkst. Beide Auflageflächen sind gerade, nur die Unterlegscheibe ist wie eine Art "Keil".

Was vorher verbaut war ,muss nicht stimmen



[Äppel]

Deswegen frage ich hier ja nach weil ich mir unsicher war, ob das so richtig ist. Da wurde vorher an so mancher Stelle gepfuscht stelle ich nach und nach fest.
Also dann schaue ich nach einer Unterlegscheibe ohne Kontur. Danke euch.



[Olddutsch]

Deswegen frage ich hier ja nach weil ich mir unsicher war, ob das so richtig ist. Da wurde vorher an so mancher Stelle gepfuscht stelle ich nach und nach fest.
Also dann schaue ich nach einer Unterlegscheibe ohne Kontur. Danke euch.

Wenn man nach 3 malignen Versuch zu keinem Ergebnis kommt dann gehört X da nicht hin



[Äppel]

Wenn man nach 3 malignen Versuch zu keinem Ergebnis kommt dann gehört X da nicht hin

Sehr gute These, das muss ich noch lernen. Ist mein erster Aufbau! Das Rad wurde vermutlich schon mehrfach umgebaut, Bahnrad, Straßenrad und zuletzt Opas Trekking Alltagsrad. Ich arbeite mit dem was ich vor mir habe und schaue wie es klappt Hier wurde mir bisher sehr gut geholfen.



[Ritzelrechner]

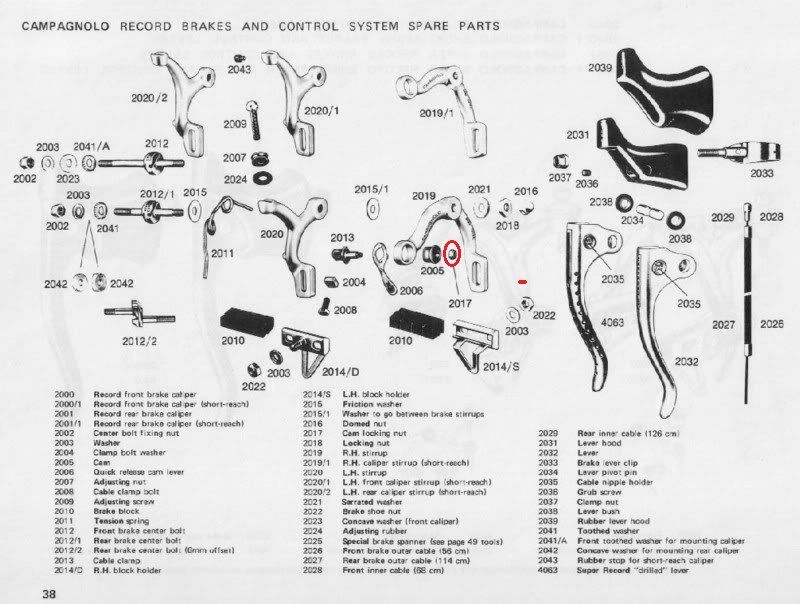

... bei meinen Cobalto-Bremskörpern haben sich die beiden Minimuttern, hier in der nachstehenden Zeichnung Teile-Nr. 2017 verflüchtigt Anhang anzeigen 955521- keine Ahnung wie das passiert ist, müssen sich irgendwie wie auch der vordere blaue Cobalto-Juwel losgerüttelt haben - sind soche kleine Muttern irgendwo als Ersatzteil zu bekommen

Wenn ich mir überlege das ich damit vermutlich noch gefahren bin - hätte ggf. schlimm enden können

Das sind bei den Cobaltos keine normalen Baumarktmuttern (die natürlich auch erstmal helfen würden) sondern ab 1983 hatten die Campa Super Record Bremsen an der Stelle Hutmuttern mit eckigem Kopf. Die gibt‘s gelegentlich bei Kleinteilehändlern auf den Börsen. Im normalen Schraubenhandel habe ich die Form noch nicht gefunden



[gridno27]

Danke für den Hinweis - hab's mir fast gedacht also Campagnolo M4 mit kurzem Kegelstumpf-Hut

... hab mir heute 1 Paar M4 Hutmuttern im BAUMA besorgt (sehen irgendwie zu massig aus...) - die tun's aber erstmal genauso wie die bläulichen Klunkerimitate aus Polen, die heute hier noch angekommen sind ... beides kann aber nur provisorisch und keine Lösung sein



[Bianchi-Hilde]

Danke für den Hinweis - hab's mir fast gedacht also Campagnolo M4 mit kurzem Kegelstumpf-Hut

... hab mir heute 1 Paar M4 Hutmuttern im BAUMA besorgt (sehen irgendwie zu massig aus...) - die tun's aber erstmal genauso wie die bläulichen Klunkerimitate aus Polen, die heute hier noch angekommen sind ... beides kann aber nur provisorisch und keine Lösung sein

Ein netter User aus dem Raum Braunschweig hat mir die großen Muttern mal sehr gut nachgebaut, der würde bestimmt auch die kleinen gut hinbekommen. Die Frage ist, ob er Zeit und Muße hat.



[RoKaDo]

..doch etwas anders, sorry.

Kein Problem....den hatte ich dann auch schon gefunden, nachdem Du mich auf
Renak gebracht hast.
Danke...



[RoKaDo]

Kann ich diese Nasenscheibe weglassen oder muss die auf jeden Fall rein?

Kannst Du auch weglassen...

...gibt doch schon fast nichts mehr was nicht so hoch baut - der 600 ist doch schon der niedrigste den ich kenn

nicht ganz....

Hier mal so einige die ich mir notiert habe, hatte ja auch schon Probleme bei einem Colnago.

Campa Pista 33,8
Shimano 105 33,5
Shimano 600 33,5
Campa Veloce 33,0
Shimano Sante 32,5
Shimano 7600 30,0



[Gelöschtes Mitglied 100153]

Dia-Compe Gran Compe Classic Headset 32,0 mm​



[RoKaDo]

Dia-Compe Gran Compe Classic Headset 32,0 mm

Du Abtrünniger.....ok Danke für den Tipp



[gridno27]

Ein netter User aus dem Raum Braunschweig hat mir die großen Muttern mal sehr gut nachgebaut, der würde bestimmt auch die kleinen gut hinbekommen. Die Frage ist, ob er Zeit und Muße hat.

Der nette USER hat mir auch schon einiges gemacht aber vielleicht gibt‘s noch irgendwo Orischinaale…
Hab da so‘ne Adresse eines Campa-Freaks

alternativ könnte man besagten USER fragen ob man ggf. eine M4 Hutmutter aus V2A zur M4 Kegelstumpf Mutter abdrehen kann…



[oli–opa]

ein Englisches Audax Bike ohne Schutzbleche, das geht nicht. Da dreht sich der Rocco um ins Grab.

die Winter brevets bin ich brav mit schutzis gefahren

aber wer ist Rocco? Hab dieses Jahr begonnen brevets zu fahren und zugegeben Maßen noch aufholbedarf.
