Mal eben schnell ne kleine Bastelfrage

[frankscycle]

Thema 'Alte Sättel im neuen Gewand'
https://www.rennrad-news.de/forum/threads/alte-sättel-im-neuen-gewand.81874/

Danke für den Link



[skandsen]

Ähh wegen dem Paarungs....äh.....Passungsproblem....

Bei dem Beibringen ist es wie beim selbst lernen. Das sollte man nie aufhören. Denn wer denkt er weiß alles tut es mitnichten.

Ich versuche mal zu vermitteln.
Ihr habt beide Recht.

Man muss unterscheiden zwischen den Passungen Gabelkonus/Schaftdurchmesser und Steuerrohr/Lagerschale.
Bei der Paarung Gabelkonus/Schaftdurchmesser können die 0,2mm nicht gehen. Da handelt es sich bei einer "normalen" Presspassung bei Durchmesser 30 um die 0,007-0,020mm Unterschied. Hätte ich hier 2 Zehntel Presssitz würde der Gabelkonus gesprengt oder die Passung am Schaft total verhunzt.

Aber bei der Paarung Steuerrohr/Lagerschale können schon 0,1-0,2mm Unterschied vorliegen, da das Rohr nach außen "ausweichen" kann. Da hat Hilde mit den 2 Zehnteln schon recht.

Siehe auch hier: Link

Meinen Roloff/Matek hol ich heute nämlich nimmer.

Edit: Hier noch ein paar Bilder mit Toleranzen von CaneCreek.
Anhang anzeigen 1034194Anhang anzeigen 1034195Anhang anzeigen 1034196

Schön erklärt.

Was hier m.E. auch zur Verwirrung beiträgt, ist die S.H.I.S Benennung, also z.B.
EC30/25.4 | EC30/26,4

Da steht irgendwie immer 30, egal ob ISO oder JIS?!

PS:
Auf 1/1000 genau Fräsen konnte ich auch nicht. Aber ich hatte ganz zu Beginn, als wir noch mechanische Drehautomaten hatten, einen Hundertstel-Hammer



[Abasobaba]

Huhu, möchte einen 7400er Steuersatz verbauen. Leider habe ich festgestellt, dass der Gabelkonus nicht original ist und überhaupt nicht passt. Frage: Kann ich da einen beliebigen anderen Shimano Gabelkonus verwenden? Z.b. einen 600er? Falls ja, würde ich mich da mal auf die Suche machen.



[Abasobaba]

Und noch was, kann mir jemand sagen, was das wär eine Serie ist?



[Dr. Axel Stoll]

Und noch was, kann mir jemand sagen, was das wär eine Serie ist?

Da 7310. 86er Fullpro?



[Abasobaba]

Da 7310. 86er Fullpro

Da 7310. 86er Fullpro?

Wow, ja woher weißt das?



[Dr. Axel Stoll]

Ich hab auch eins. War halt auch sehr gut geraten.



[BodenseeFerdi]

Schön erklärt.

Was hier m.E. auch zur Verwirrung beiträgt, ist die S.H.I.S Benennung, also z.B.
EC30/25.4 | EC30/26,4

Da steht irgendwie immer 30, egal ob ISO oder JIS?!

PS:
Auf 1/1000 genau Fräsen konnte ich auch nicht. Aber ich hatte ganz zu Beginn, als wir noch mechanische Drehautomaten hatten, einen Hundertstel-Hammer

Die Hammerart kenne ich auch, die hatte ich als ich Schweissmaschinen gerüstet habe früher. Wir nannten den Mü(h)hammer...

Den Einsatz des Hammers sah man aber deutlich an den Schweissbacken aus Wirbalit....



[Helmholtz]

Ich habe hier ein Bild und aus diesem Bild würde ich gern ein Steuerrohraufkleber machen (lassen). Hat da einer einen Tip / Erfahrung?

Danke euch schonmal!



[vintage bikes by b]

Und noch was, kann mir jemand sagen, was das wär eine Serie ist?

Ich habe das gleiche Rad. Die sind schon selten. Magst du mal ein Bild posten?

Da 7310. 86er Fullpro?

Das habe ich mir tatsächlich auch gedacht, wollte mich nur geschlossen halten. Dieser Aufbau ist halt auszeichnend für das 86er Fullpro.



[Abasobaba]

Ich habe das gleiche Rad. Die sind schon selten. Magst du mal ein Bild posten?

Das habe ich mir tatsächlich auch gedacht, wollte mich nur geschlossen halten. Dieser Aufbau ist halt auszeichnend für das 86er Fullpro.

Hast recht, ich finde einfach kein Referenzfoto im Internet.

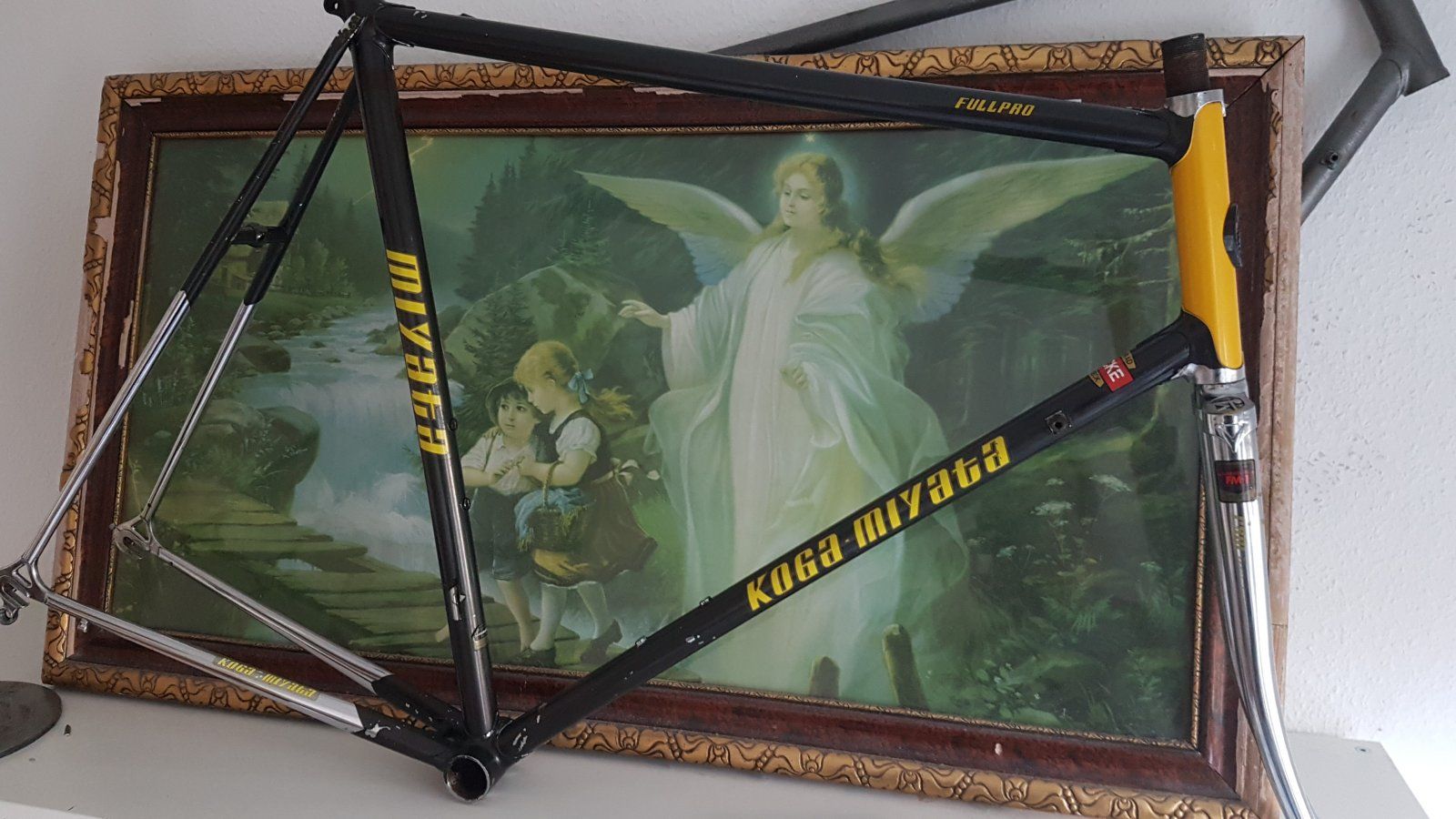

Habe das Rad gestern auseinander gebaut, weil ich eigentlich nur ein paar Teile brauche. Hier ist der Rahmen. Leider ist der Lack nicht mehr so toll, dafür ist der Chrom noch echt schön.



[skandsen]

Die Hammerart kenne ich auch, die hatte ich als ich Schweissmaschinen gerüstet habe früher. Wir nannten den Mü(h)hammer...

Den Einsatz des Hammers sah man aber deutlich an den Schweissbacken aus Wirbalit....

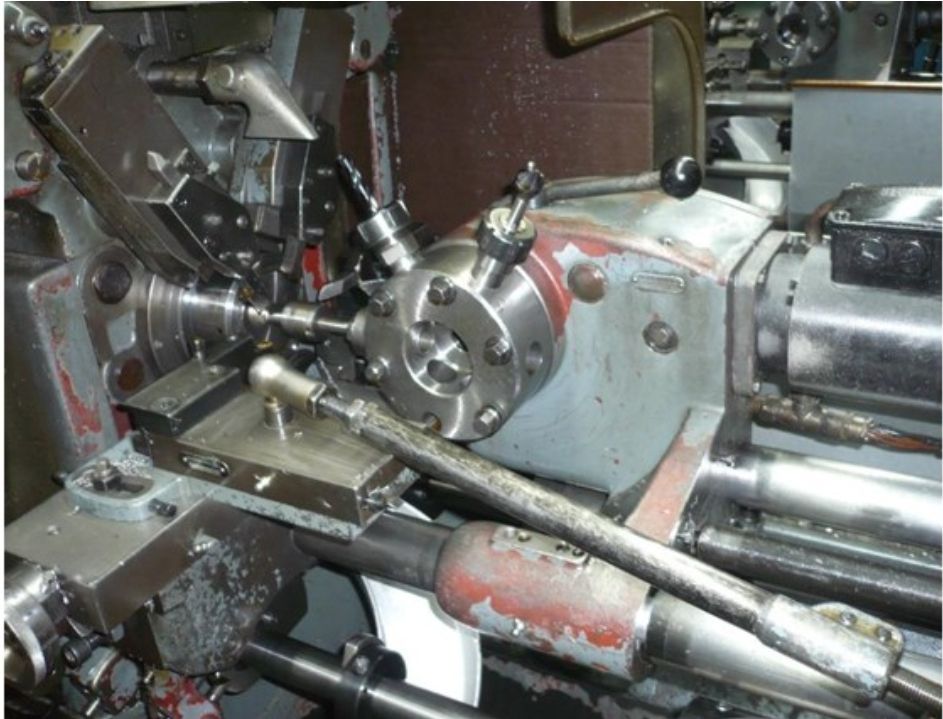

An so einem Drehautomaten (bei uns waren das Traub) sind natürlich so schicke Einsteller mit Skala und Nonius und so. Aber Ende der 80er war deren Ära allmählich auch zu Ende und die Maschinen waren nicht mehr sooo geschmeidig. Und wir alle kennen vom Steuersatz, WIE genau man einstellt, wenn anschliessend gekontert werden muss.
Also wurde für ein paar 100stel gerne man mit dem kleinen Hämmerchen von hinten gegen den Schneidstahl geklopft. Idealerweise immer der gleiche Hammer, damit man ein Gefühl entwickelt.



[vintage bikes by b]

Hast recht, ich finde einfach kein Referenzfoto im Internet.
Habe das Rad gestern auseinander gebaut, weil ich eigentlich nur ein paar Teile brauche. Hier ist der Rahmen. Leider ist der Lack nicht mehr so toll, dafür ist der Chrom noch echt schön.

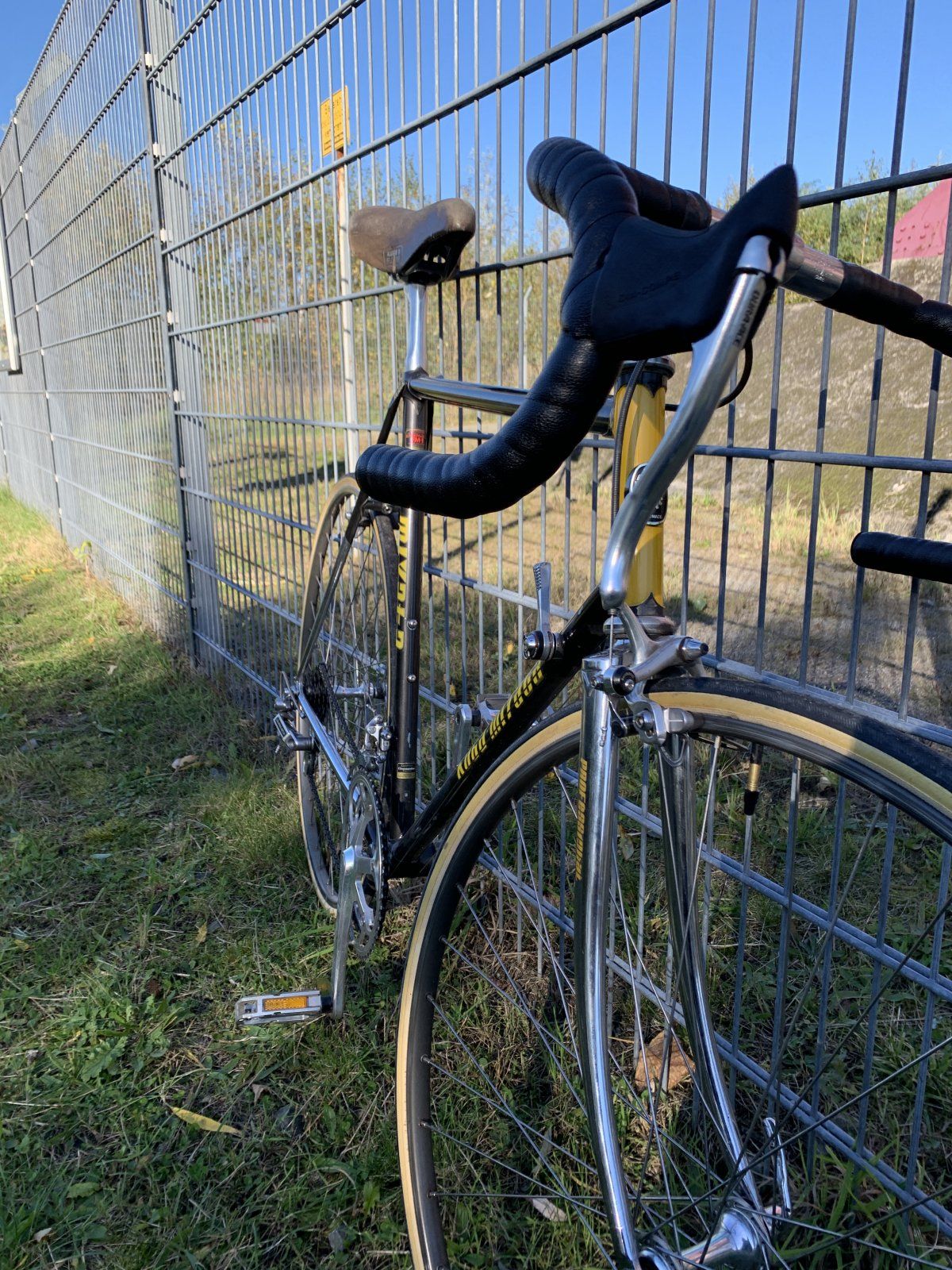

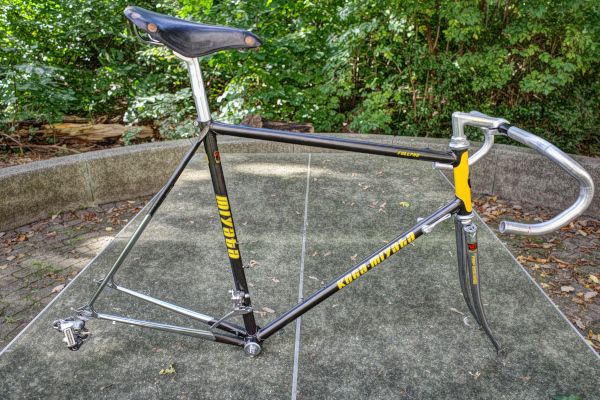

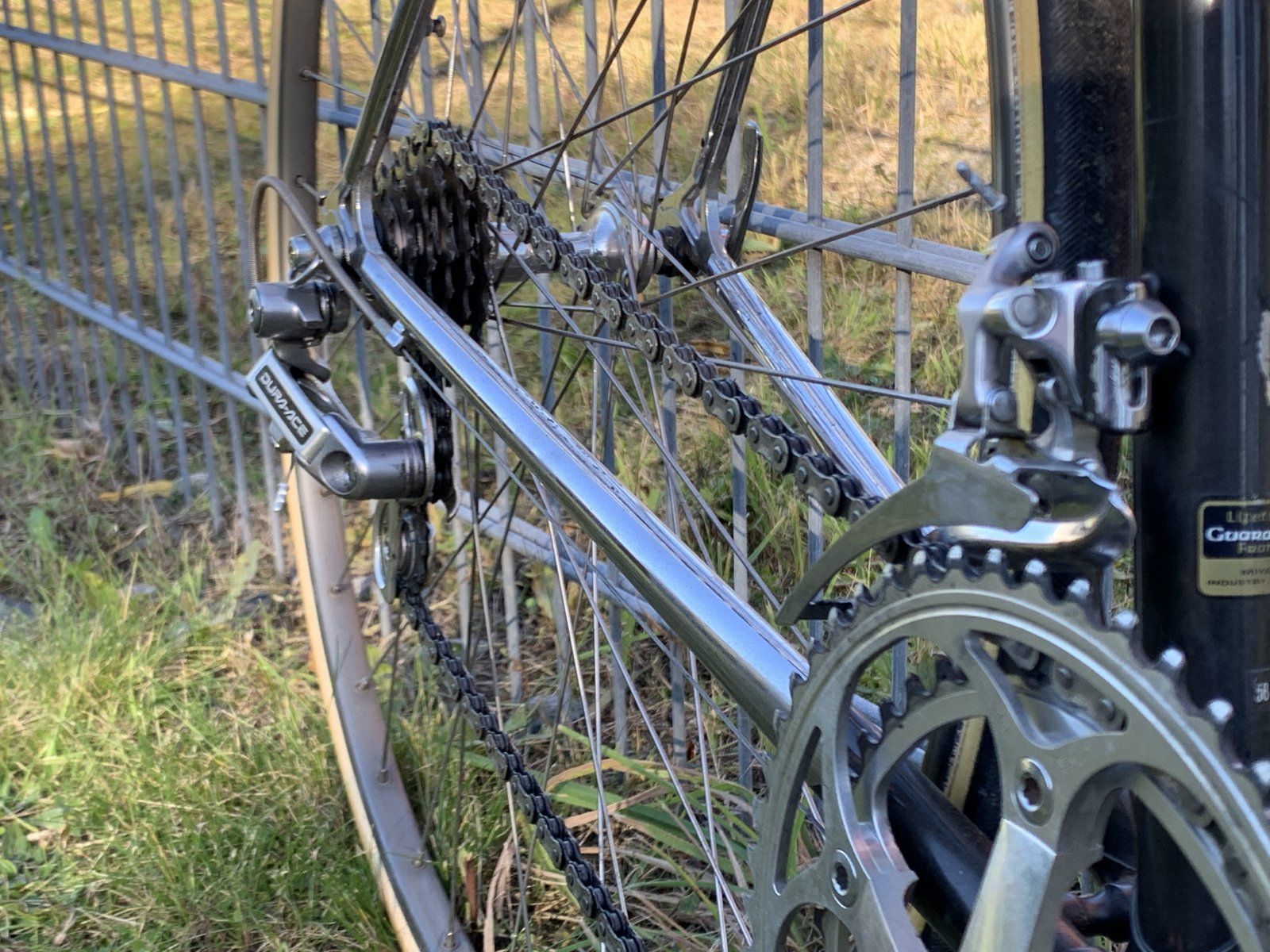

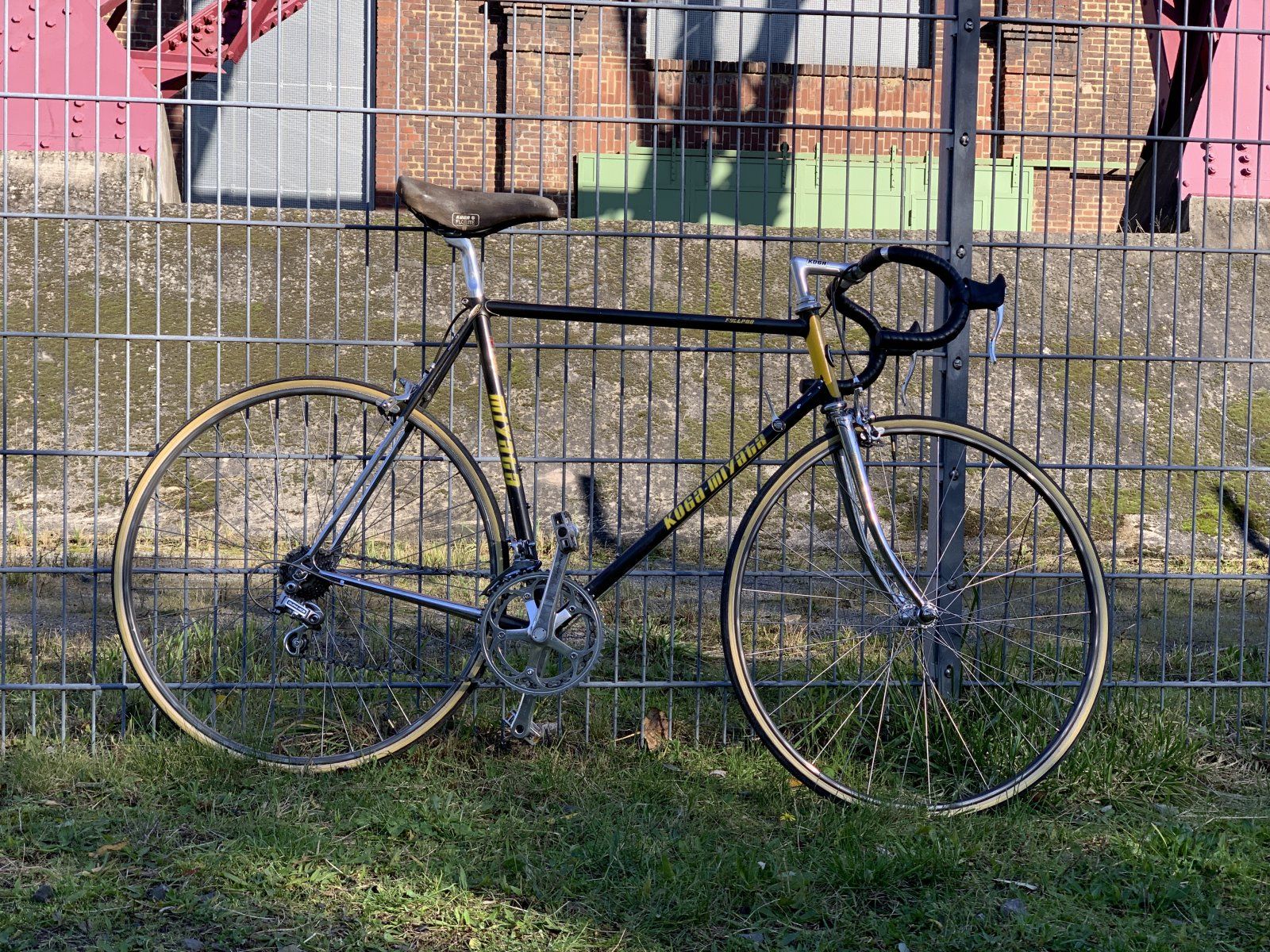

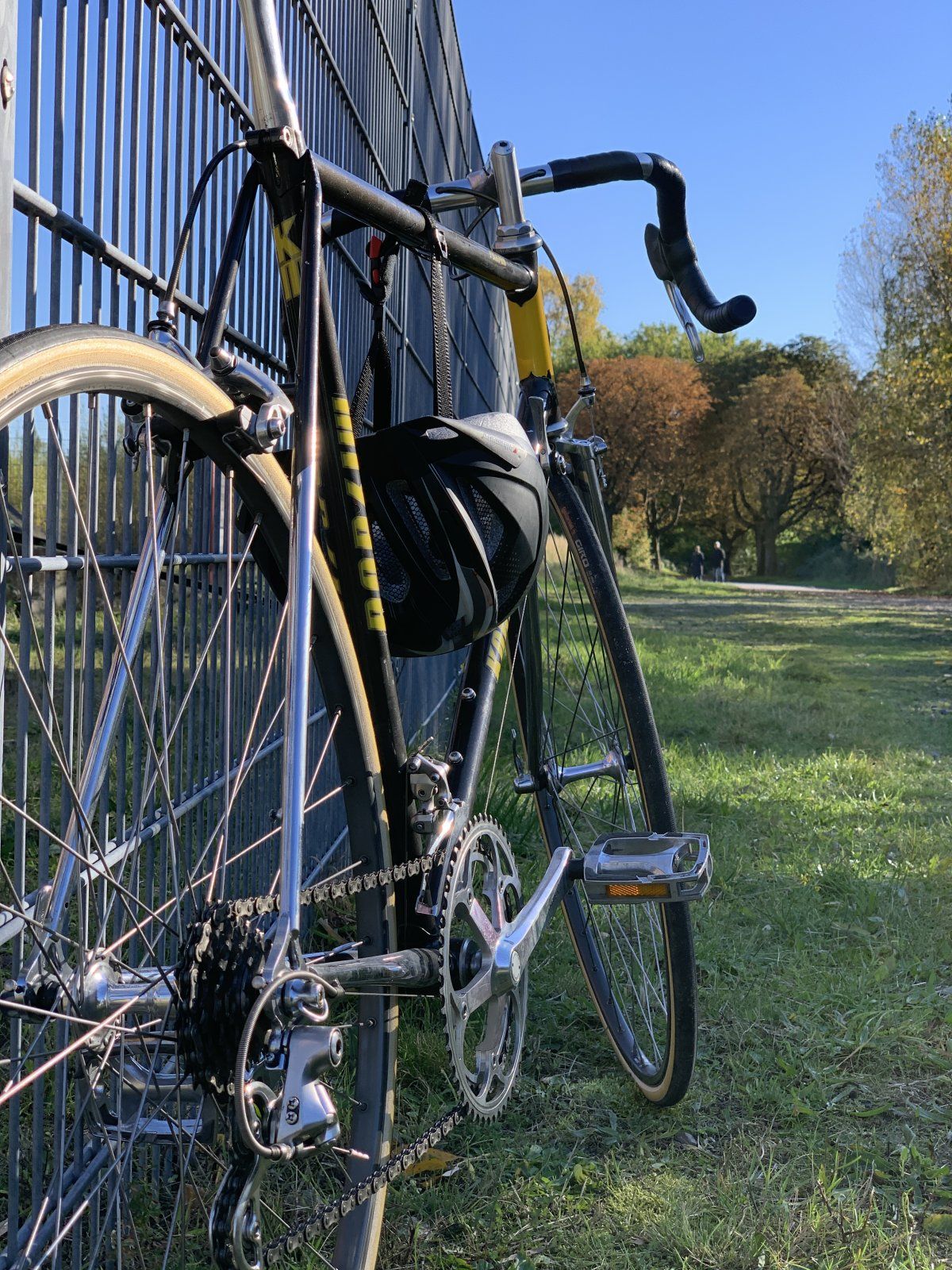

Referenzfoto:
Bis auf die Pedale und die fürchterlichen Bremsgriffgummis ist meines dem Katalogaufbau entsprechend.
Der Zustand des Chroms und des Lacks ist bei mir auch eher so mäßig, aber ich beschwere mich nicht. Tolles Rad, tolle Geometrie, ich sitze da gut drauf und fühle mich wohl.



[Abasobaba]

Referenzfoto:
Bis auf die Pedale und die fürchterlichen Bremsgriffgummis ist meines dem Katalogaufbau entsprechend.
Der Zustand des Chroms und des Lacks ist bei mir auch eher so mäßig, aber ich beschwere mich nicht. Tolles Rad, tolle Geometrie, ich sitze da gut drauf und fühle mich wohl. Anhang anzeigen 1034293Anhang anzeigen 1034294Anhang anzeigen 1034295Anhang anzeigen 1034296

Wahnsinn, sogar mir Sattel! Der Rahmen ist in meinem Fall sogar noch am schönsten. Die Anbauteile brauchen dagegen noch einiges an Liebe. Leider ist er mir zu klein, falls also jemand zufällig Interesse hat, ich würde mich davon trennen.
PS: jemand ne Idee welche Hoods man da alternativ verwenden könnte?



[Dr. Axel Stoll]

Welche größe hat es denn?



[Abasobaba]

Welche größe hat es denn?

59cm (c-t)



[Dr. Axel Stoll]

Schade, schon zu groß.



[vintage bikes by b]

59cm (c-t)

Den gab es nicht in ungeraden Größen. Entweder 58 oder 60. Steht vielleicht sogar unterm Tretlager, bin ich gerade aber unsicher.



[Abasobaba]

Den gab es nicht in ungeraden Größen. Entweder 58 oder 60. Steht vielleicht sogar unterm Tretlager, bin ich gerade aber unsicher.

Stimmt, ist 60 c-t



[Gude]

Den gab es nicht in ungeraden Größen. Entweder 58 oder 60. Steht vielleicht sogar unterm Tretlager, bin ich gerade aber unsicher.

Weißt du zufällig ob es den auch in 54 oder 56 c-t gab?
Dafür würde ich Kassensturz machen aber ich habe noch keinen gesehen. Habe schon sehr lange verschiedene Suchaufträge laufen...
