Mal eben schnell ne kleine Bastelfrage

[ols69]

Ich habe 2 Campa Fragen:

Ich habe hier eine Chorus HR Kassetten Nabe und eine 8-fach Kassette, die passen nicht zusammen.
Irgendwie sind die Zahnprofile unterschiedlich .... Die Zähne an den Ritzeln der Kassette sind alle gleich breit, an der Nabe ist aber eine Aussparung deutlich schmaler.
Ist meine Recherche richtig, dass die Variante die ich brauche mit dem einen schmalen Zahn "Exa Drive" heisst ?

Und dann habe ich hier noch einen Satz Schnellspanner, der aussieht wie Chorus, aber die Muttern sind aus Alu, wie heissen die denn dann ? Record OR ?

Danke

Oliver



[FSD]

Ich habe 2 Campa Fragen:

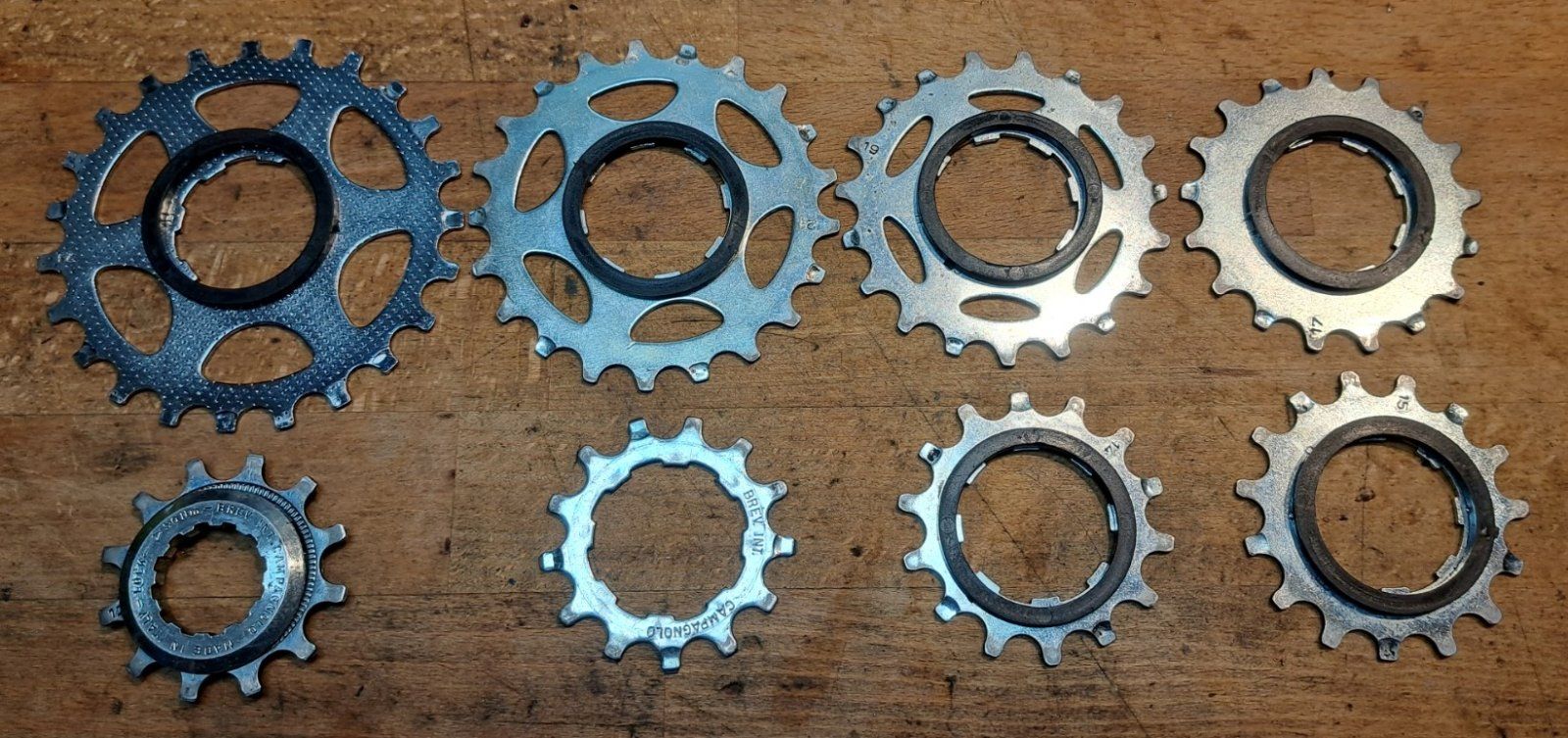

Ich habe hier eine Chorus HR Kassetten Nabe und eine 8-fach Kassette, die passen nicht zusammen.
Irgendwie sind die Zahnprofile unterschiedlich .... Die Zähne an den Ritzeln der Kassette sind alle gleich breit, an der Nabe ist aber eine Aussparung deutlich schmaler.
Ist meine Recherche richtig, dass die Variante die ich brauche mit dem einen schmalen Zahn "Exa Drive" heisst ?
Anhang anzeigen 1180088

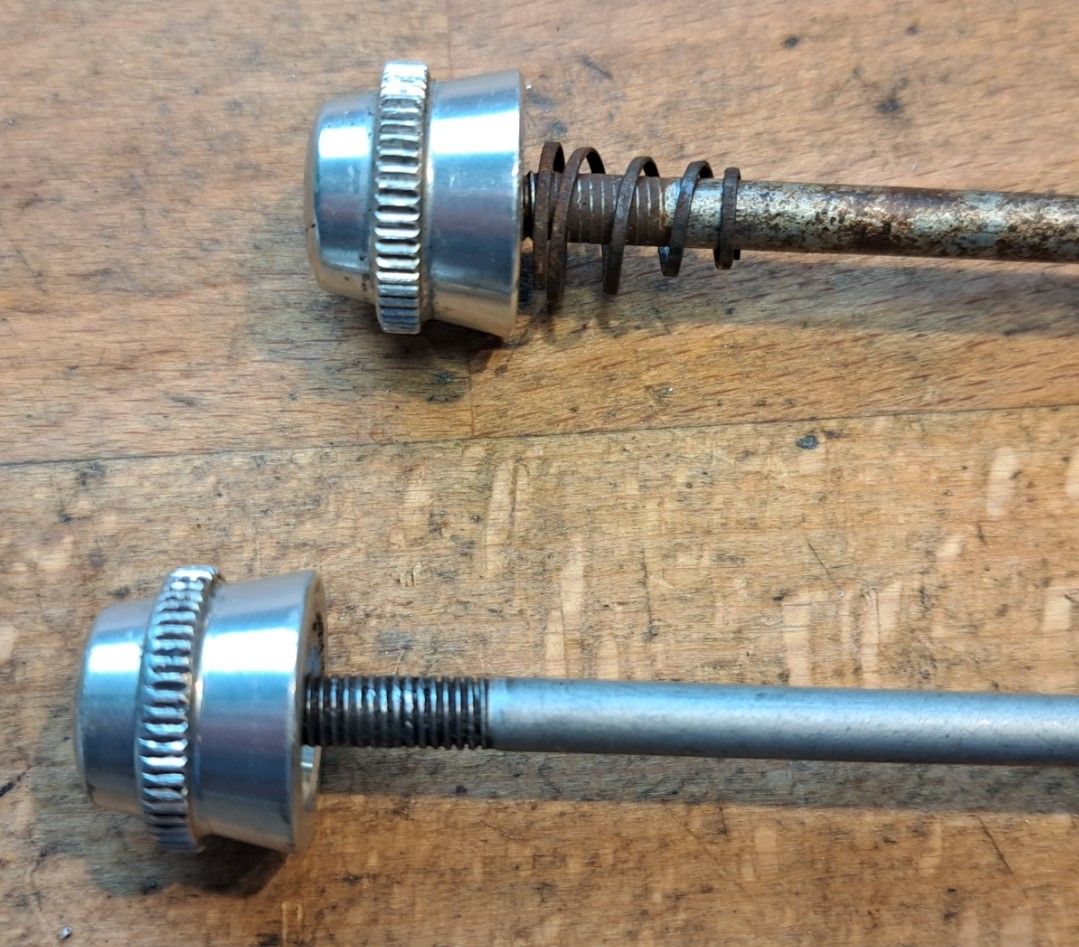

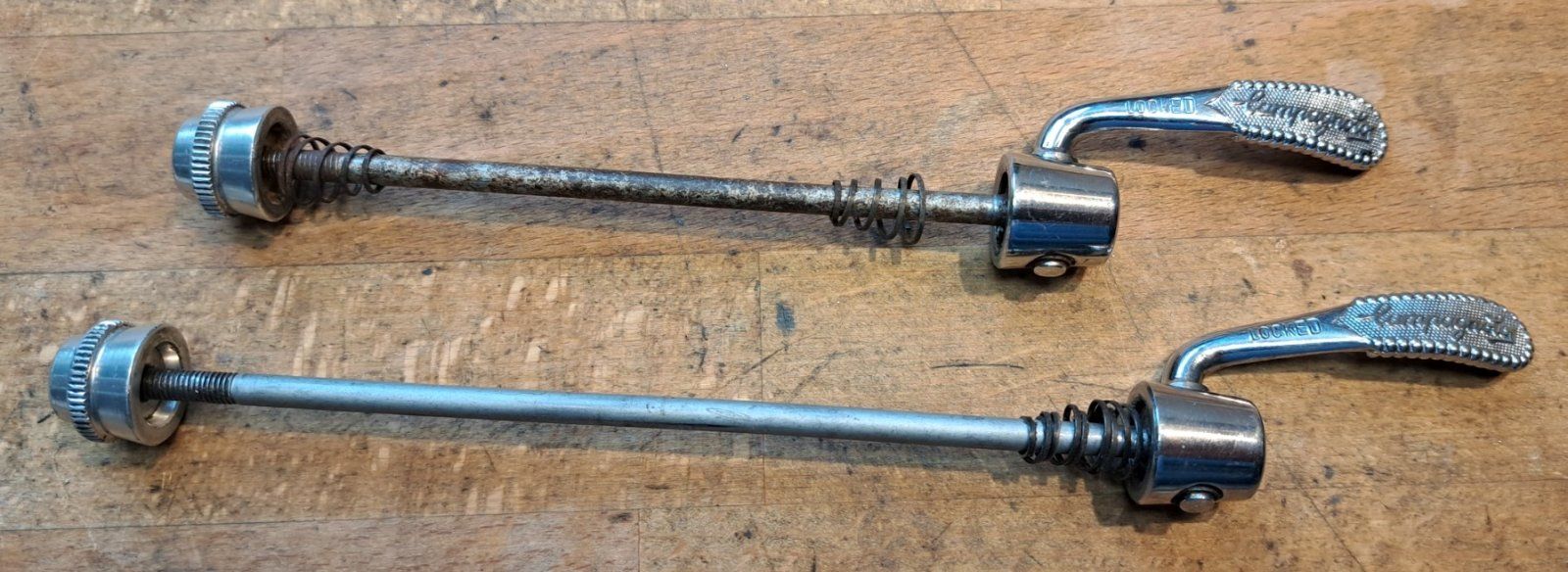

Und dann habe ich hier noch einen Satz Schnellspanner, der aussieht wie Chorus, aber die Muttern sind aus Alu, wie heissen die denn dann ?

Anhang anzeigen 1180089Anhang anzeigen 1180090

Danke

Oliver

Es gab neben dem Exa Drive Standard, bei 8 fach auch noch den Standard für MTB, andere Aufnahme am Freilauf.



[Luft-Schiff]

Guten Abend,

gerade habe ich meinen Winter-Renner mit einer Shimano Ultegra 6500er-Gruppe 3 x 9 aufgebaut. Die erste Testfahrt letzte Woche war prima; mit der Schaltung und ihrer Funktion war ich sehr zufrieden: vorn und hinten präzise und spontan. Erst als ich mal vorne auf dem kleinen (30) Blatt und hinten auf die größten drei Ritzel wollte, rappelte es nur noch. Heute habe ich festgestellt, dass die Kette zu lang war. Wenn sie vorne nur noch auf dem kleinen Blatt läuft, setzt hinten die Führungsrolle quasi auf den großen Ritzeln auf.

Also habe ich heute die Kette um ein Glied gekürzt. Jetzt kommt die Kette auch auf vo klein hi ganz groß, aber die Sprungweite bei den drei großen Ritzeln passt einfach nicht (vom 9. bis zum 4. Ritzel ist alles prima) . Da läuft die Kette immer nur "auf" den Zähnen, findet aber nicht "in" sie.

Wo ist mein Fehler? Schalthebel und Schaltwerk sind 6500, selbst die Kassette ist eine 6500er und sie hat noch nicht mal sensationell große Ritzel. Muss die Kette noch kürzer sein? - Gibt es dafür eigentlich irgendwelche Faustregeln, z.B. wie das Schaltwerk bei welchem Gang stehen soll oder so?

Vielen Dank schon einmal und einen sonnigen und kilometerreichen Sonntag



[𝐻𝑒𝓍𝑒𝓇]

Guten Abend,

gerade habe ich meinen Winter-Renner mit einer Shimano Ultegra 6500er-Gruppe 3 x 9 aufgebaut. Die erste Testfahrt letzte Woche war prima; mit der Schaltung und ihrer Funktion war ich sehr zufrieden: vorn und hinten präzise und spontan. Erst als ich mal vorne auf dem kleinen (30) Blatt und hinten auf die größten drei Ritzel wollte, rappelte es nur noch. Heute habe ich festgestellt, dass die Kette zu lang war. Wenn sie vorne nur noch auf dem kleinen Blatt läuft, setzt hinten die Führungsrolle quasi auf den großen Ritzeln auf.

Also habe ich heute die Kette um ein Glied gekürzt. Jetzt kommt die Kette auch auf vo klein hi ganz groß, aber die Sprungweite bei den drei großen Ritzeln passt einfach nicht (vom 9. bis zum 4. Ritzel ist alles prima) . Da läuft die Kette immer nur "auf" den Zähnen, findet aber nicht "in" sie.

Wo ist mein Fehler? Schalthebel und Schaltwerk sind 6500, selbst die Kassette ist eine 6500er und sie hat noch nicht mal sensationell große Ritzel. Muss die Kette noch kürzer sein? - Gibt es dafür eigentlich irgendwelche Faustregeln, z.B. wie das Schaltwerk bei welchem Gang stehen soll oder so?

Vielen Dank schon einmal und einen sonnigen und kilometerreichen Sonntag

Zeig mal ein Bild wie es momentan aussieht. Kette um 1 Glied kürzen geht nicht .
Langes Schaltwerk verbaut? Ist bei 3-fach vorn nötig. Deshalb Foto von Groß /Groß und Klein /Klein



[Luft-Schiff]

Klar war es schwierig, das schmale Glied so weit auf zu biegen, dass es auf das breite passte ...;-)

Im letzten Jahr lief dieselbe Ausstattung auf einem Koga RoadWinner ganz klaglos auch auf den großen Ritzeln - aber ich mach' morgen gern noch ein paar Bilder

Hab' vielen Dank!



[Gude]

Guten Abend,

gerade habe ich meinen Winter-Renner mit einer Shimano Ultegra 6500er-Gruppe 3 x 9 aufgebaut. Die erste Testfahrt letzte Woche war prima; mit der Schaltung und ihrer Funktion war ich sehr zufrieden: vorn und hinten präzise und spontan. Erst als ich mal vorne auf dem kleinen (30) Blatt und hinten auf die größten drei Ritzel wollte, rappelte es nur noch. Heute habe ich festgestellt, dass die Kette zu lang war. Wenn sie vorne nur noch auf dem kleinen Blatt läuft, setzt hinten die Führungsrolle quasi auf den großen Ritzeln auf.

Also habe ich heute die Kette um ein Glied gekürzt. Jetzt kommt die Kette auch auf vo klein hi ganz groß, aber die Sprungweite bei den drei großen Ritzeln passt einfach nicht (vom 9. bis zum 4. Ritzel ist alles prima) . Da läuft die Kette immer nur "auf" den Zähnen, findet aber nicht "in" sie.

Wo ist mein Fehler? Schalthebel und Schaltwerk sind 6500, selbst die Kassette ist eine 6500er und sie hat noch nicht mal sensationell große Ritzel. Muss die Kette noch kürzer sein? - Gibt es dafür eigentlich irgendwelche Faustregeln, z.B. wie das Schaltwerk bei welchem Gang stehen soll oder so?

Vielen Dank schon einmal und einen sonnigen und kilometerreichen Sonntag

Kannst du das Schaltwerk noch stärker vor spannen? Die haben dafür teilweise eine extra Schraube.
Bei deinem Koga könnte es funktioniert haben weil z.b. das Schaltauge weiter von der Achse entfernt war.
Die Kette muss so lang sein, dass sich groß/groß schalten lässt. Der Arm von Schaltwerk darf dann ruhig voll auf Spannung sein. Es darf nur nichts "stecken bleiben" im Anzrieb.



[GEBLA]

Guten Abend,

gerade habe ich meinen Winter-Renner mit einer Shimano Ultegra 6500er-Gruppe 3 x 9 aufgebaut. Die erste Testfahrt letzte Woche war prima; mit der Schaltung und ihrer Funktion war ich sehr zufrieden: vorn und hinten präzise und spontan. Erst als ich mal vorne auf dem kleinen (30) Blatt und hinten auf die größten drei Ritzel wollte, rappelte es nur noch. Heute habe ich festgestellt, dass die Kette zu lang war. Wenn sie vorne nur noch auf dem kleinen Blatt läuft, setzt hinten die Führungsrolle quasi auf den großen Ritzeln auf.

Also habe ich heute die Kette um ein Glied gekürzt. Jetzt kommt die Kette auch auf vo klein hi ganz groß, aber die Sprungweite bei den drei großen Ritzeln passt einfach nicht (vom 9. bis zum 4. Ritzel ist alles prima) . Da läuft die Kette immer nur "auf" den Zähnen, findet aber nicht "in" sie.

Wo ist mein Fehler? Schalthebel und Schaltwerk sind 6500, selbst die Kassette ist eine 6500er und sie hat noch nicht mal sensationell große Ritzel. Muss die Kette noch kürzer sein? - Gibt es dafür eigentlich irgendwelche Faustregeln, z.B. wie das Schaltwerk bei welchem Gang stehen soll oder so?

Vielen Dank schon einmal und einen sonnigen und kilometerreichen Sonntag

Wahrscheinlich mußt Du die B-Screw reindrehen, damit sich der Abstand des oberen Röllchens vergrößert.



[GEBLA]

Ich hoffe dass es jetzt nachgeschnitten hält, ansonsten versuche ich’s mir m6 Gewinde oder den Teil des Umwerfers zu tauschen.

Ein Helicoil wäre wahrscheinlich immer noch die beste Lösung.



[Mischief]

Und dann habe ich hier noch einen Satz Schnellspanner, der aussieht wie Chorus, aber die Muttern sind aus Alu, wie heissen die denn dann ? Record OR ?

Wenn es Record OR ist, dann ist der HR Schnellspanner länger als einer fürs Rennrad.
Die OR Naben hatten ja 135mm Einbaubreite.
Kannst du ja mal messen.



[Flat Eric]

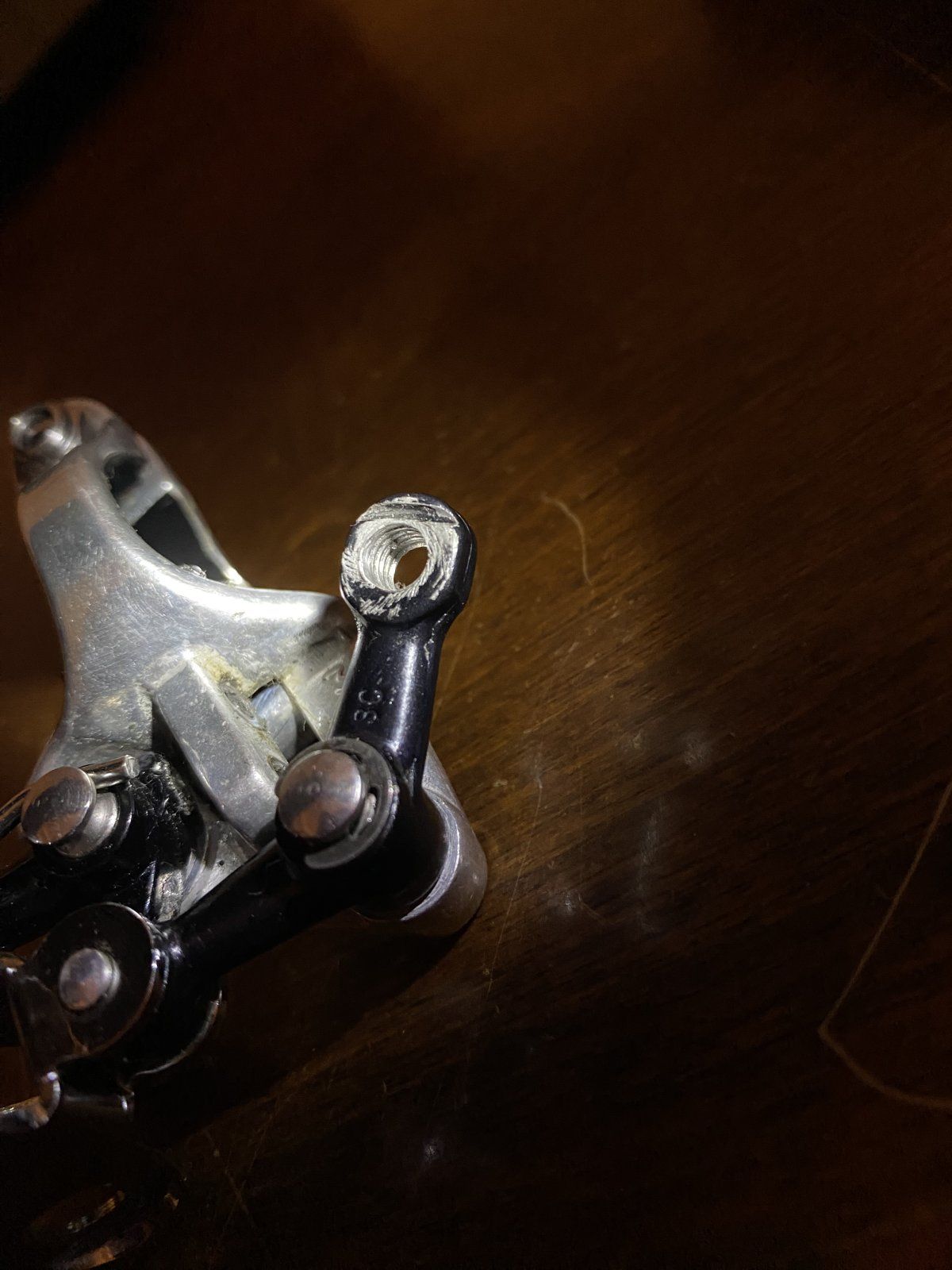

Ich habe jetzt mit einem M5 Bohrer nachgeschnitten und das Gewinde greift in den hinteren Gängen wieder, habe jetzt aber leider keine Zeit um es mit einem Zug auszutesten. Ich denke aber ich werde es mit einen M6 Bohrer nochmal machen müssen, weil die Schraube erst ab der Hälfte des Gewindes greift.

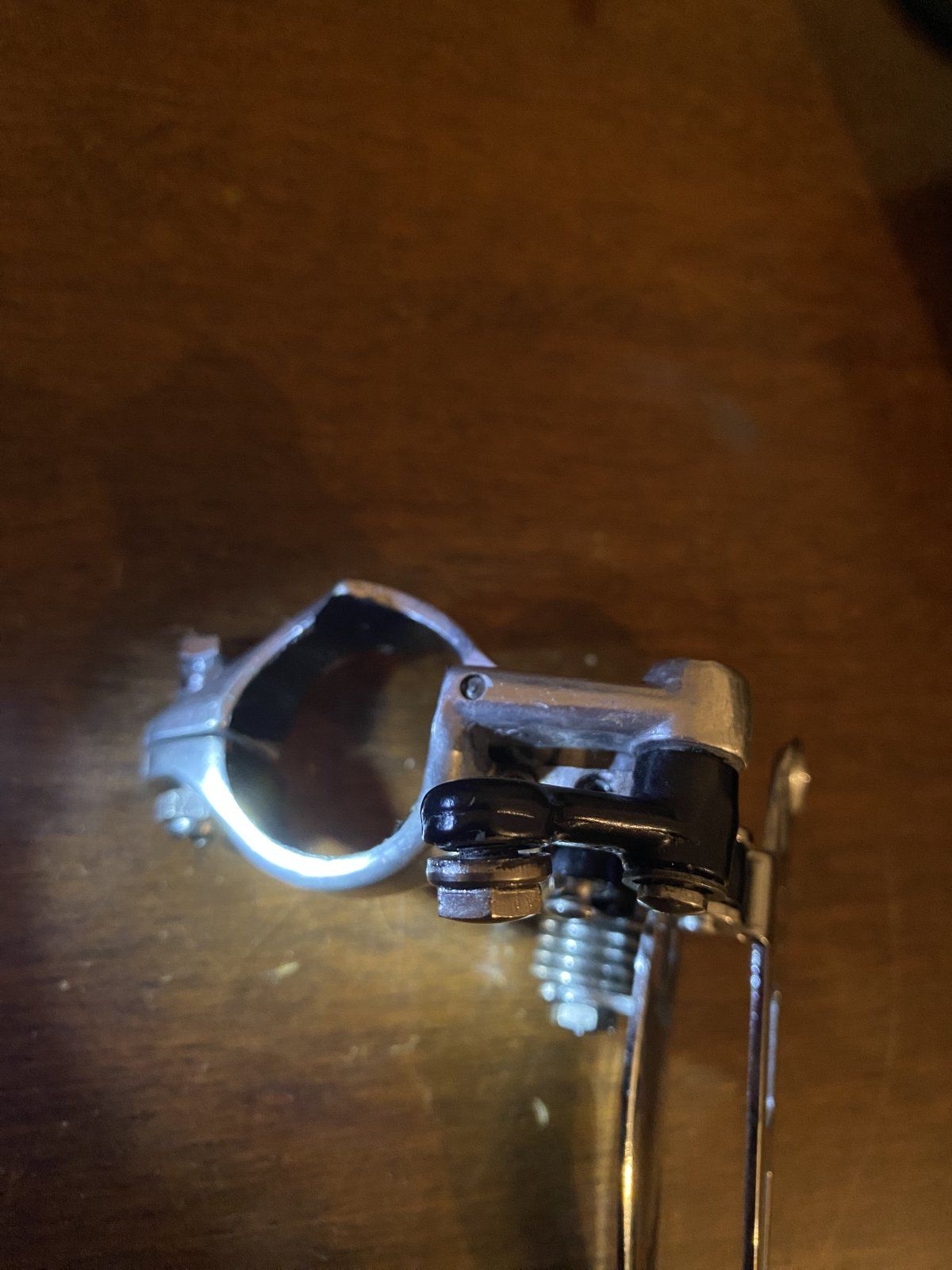

Auf dem unteren Bild sieht man wie weit sich die Schraube reinstecken lässt.

Anhang anzeigen 1179925Anhang anzeigen 1179923

So eine M6 Sechskantschraube hat aber einen 10er Kopf , das sieht m.E. nicht so toll aus da .



[rudifix]

So eine M6 Sechskantschraube hat aber einen 10er Kopf , das sieht m.E. nicht so toll aus da .

Kannst du auf 8er6kant runterfeilen.
Dann klappt's auch mit der Optik



[𝐻𝑒𝓍𝑒𝓇]

So eine M6 Sechskantschraube hat aber einen 10er Kopf , das sieht m.E. nicht so toll aus da .

Ich würde da eine Inbus nehmen



[FSD]

Ich würde da eine Inbus nehmen

Sieht aber auch bescheiden aus, wenn es kein Alltagsrad werden soll, ist Helicoil der stilsichere Weg.



[Jonah J.]

Ein Helicoil wäre wahrscheinlich immer noch die beste Lösung.

Wie mache ich das denn? Muss ich da was wegbohren und wie befestige ich das?



[Bonanzero]

Ein Helicoil wäre die beste Lösung. Das gibt es an der Stelle auch serienmäßig, zB bei DA 7400...

Das war auch mein erster Gedanke. Aber der zweite war gleich: Da muss das Aufbohrloch noch größer sein, weli ja die Gewindeschnecke noch mit reinmuss. Wie groß muss das Loch sein für ein M5 Helicoil?



[Oude Baas]

Ich würde da eine Inbus nehmen

Oder Kopflos
Inbus Madenschraube



[𝐻𝑒𝓍𝑒𝓇]

Oder Kopflos
Inbus Madenschraube

Wie willst du damit einen Zug einklemmen ?



[GEBLA]

Das war auch mein erster Gedanke. Aber der zweite war gleich: Da muss das Aufbohrloch noch größer sein, weli ja die Gewindeschnecke noch mit reinmuss. Wie groß muss das Loch sein für ein M5 Helicoil?

Ich kann morgen mal nachmessen, aber der Außendurchmesser der Spirale sollte kleiner sein als bei M6. Man kann die Originalschraube verwenden und es ist besser, als es je war.
Und jeder vernünftige Fahrradladen sollte das können...

Wenn erstmal M6 drin ist und irgendwas paßt oder funktioniert nicht, kann man das Teil wegschmeißen.



[Mischief]

Ich kann morgen mal nachmessen, aber der Außendurchmesser der Spirale sollte kleiner sein als bei M6.

Helicoil für M5 wird glaube ich mit 5,2mm gebohrt und sollte ca. 6,1mm Aussendurchmesser haben.



[Oude Baas]

M 5 Helicoil Kernloch 5,2 mm
