Mal eben schnell ne kleine Bastelfrage

[Oude Baas]

Ich kann es mir nicht merken: wie sitzen die Lager richtig auf der Achse?
Besten Dank!
Anhang anzeigen 1313490

Mit den Stoff Fusseln wirst du keinen geschmeidigen Lauf haben



[vintage bikes by b]

Ich kann es mir nicht merken: wie sitzen die Lager richtig auf der Achse?
Besten Dank!
Anhang anzeigen 1313490

Ja, so ist es

Sicher Andreas? Die Seite mit dem geschlossenen umlaufenden Ring muss auf der Seite der Lagerschalen sein und das scheint auf dem Bild nicht der Fall zu sein.



[webbymax]

Sicher Andreas? Die Seite mit dem geschlossenen umlaufenden Ring muss auf der Seite der Lagerschalen sein und das scheint auf dem Bild nicht der Fall zu sein.

Genau das war die Frage. Die geschlossene Seite der Lagerschale zugewandt. Hier mal aus Kunststoff …



[uwe71]

Sicher Andreas? Die Seite mit dem geschlossenen umlaufenden Ring muss auf der Seite der Lagerschalen sein und das scheint auf dem Bild nicht der Fall zu sein.

Ich denke, Andreas hat recht. Der geschlossene Ring soll ja nicht auf der Lagerschale laufen, sondern die Kugeln.



[vintage bikes by b]

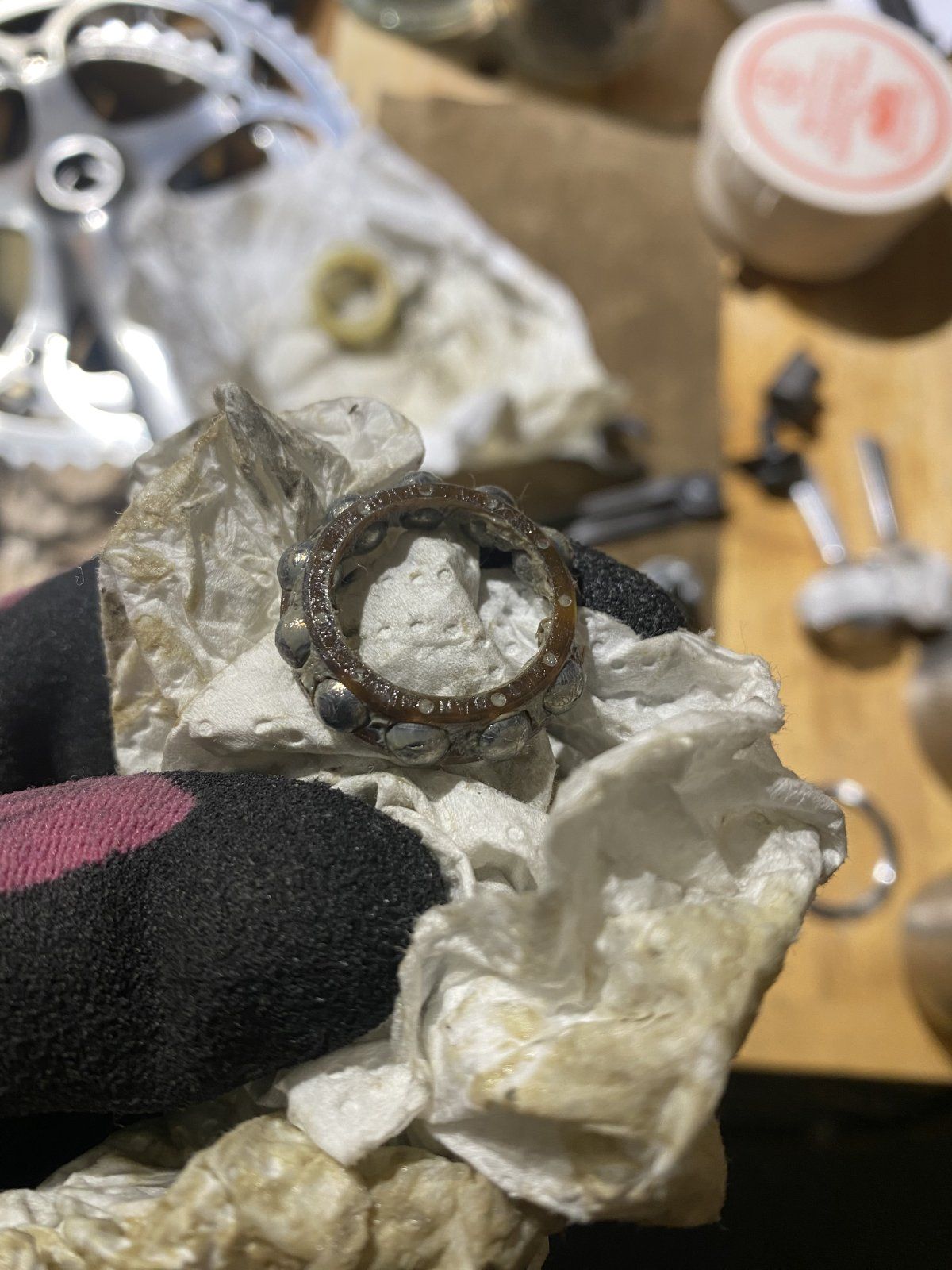

Genau das war die Frage. Die geschlossene Seite der Lagerschale zugewandt. Hier mal aus Kunststoff …
Anhang anzeigen 1313494

Die geschlossene Seite der Lagerschale zugewandt ist richtig!

Ich denke, Andreas hat recht.

Ich denke nicht. Wer denkt jetzt richtig?



[𝐻𝑒𝓍𝑒𝓇]

Genau das war die Frage.

Schale, Lager und Welle in der Hand zusammenstecken und dann sollte es klar sein, passt nur 1x richtig



[GEBLA]

Sicher Andreas? Die Seite mit dem geschlossenen umlaufenden Ring muss auf der Seite der Lagerschalen sein und das scheint auf dem Bild nicht der Fall zu sein.

Man müßte den Kugelkäfig mal sehen. Bei manchen ist der geschlossene Ring am Innendurschmesser, bei manchen am Außendurchmesser...



[Oude Baas]

Wenn man sich nicht sicher ist Käfig weglassen und ein paar mehr Kugeln einlegen
Techn.vorteil Last wird besser verteilt



[vintage bikes by b]

Man müßte den Kugelkäfig mal sehen. Bei manchen ist der geschlossene Ring am Innendurschmesser, bei manchen am Außendurchmesser...

Ah das gibt es auch? Das wisste ich nicht. Ich kenne nur den Standard-Campa Kram und ein bisschen was von Shimano. Da war das immer so, dass der geschlossene Ring am Außendurchmesser war.



[vintage bikes by b]

Also @webbymax;

wenn dein Kugelring der ist, den du auf dem letzten Foto abgebildet hast, habe ich recht. Wenn der so aussieht wie bei @uwe71, haben @uwe71 und @Andreas P. recht



[Andreas P.]

Immer diese Probleme mit den Kugelringen bzw. -käfigen.
Ich weiß schon, warum ich überall lose Kugeln verwende.



[Landscape]

Am besten fettfrei vor Einbau testen. Da merkt man gut, wie es gehört.

Genau das war die Frage. Die geschlossene Seite der Lagerschale zugewandt. Hier mal aus Kunststoff …
Anhang anzeigen 1313494

Ich erinnere mich beispielsweise, dass in den 80ern die "billigen" (Chorus) Campa Lager einen Stahlkäfig hatten, die "teuren" (Record) einen Kunststoffkäfig. Bei dem hier gezeigten Lager dichtet der Kunststoffring zwischen Lager und Achse fast vollständig. Mit ausreichend Fett fast so gut, wie eine schleifende Dichtung.
Es ist sinnvoll den Käfig einzubauen.



[webbymax]

Faszinierend, da hatte ich mit einer eindeutigen Antwort gerechnet. Aber gut, man lernt nie aus. Der Lagerring ähnelt dem in der von @uwe71 netterweise beigefügten Grafik, aufgesetzt in der von @vintage bikes by b vorgeschlagenen Art, also geschlossene Seite an Lagerschale, läuft alles merklich freier. Und nun? Was hilft, hat recht. So werde ich es mal ausprobieren. @Landscape das ganze Rad ist mit einer billigen Chorus ausgestattet



[webbymax]

Danke Euch allen!



[vintage bikes by b]

Faszinierend, da hatte ich mit einer eindeutigen Antwort gerechnet. Aber gut, man lernt nie aus. Der Lagerring ähnelt dem in der von @uwe71 netterweise beigefügten Grafik, aufgesetzt in der von @vintage bikes by b vorgeschlagenen Art, also geschlossene Seite an Lagerschale, läuft alles merklich freier. Und nun? Was hilft, hat recht. So werde ich es mal ausprobieren. @Landscape das ganze Rad ist mit einer billigen Chorus ausgestattet
Anhang anzeigen 1313498

Ach das ist ein Campa Tretlager...sag das doch... sorum ist richtig



[Nimmerklug]

Genau.

Wahrscheinlich so eine Plasteausgleichsscheibe.
Eiert der Belag jetzt rum?

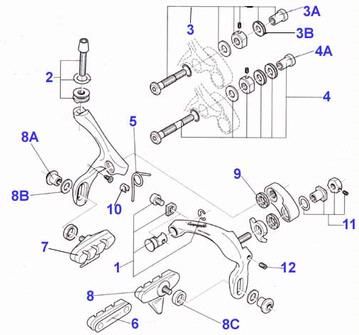

...welches Teil war es denn - es ist doch eine Dual Pivot Bremse !? -Tipp mal auf 8C
Anhang anzeigen 1313488



[Bianchi-Hilde]

Genau.

Bei mir ist 8c aus Metall



[SkynetBER]

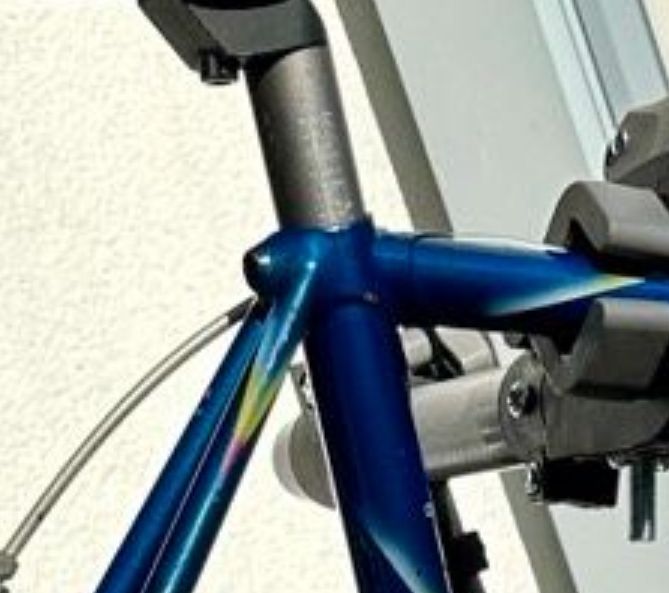

Ich bin gerade kurz davor, ein Peugeot zu schlachten. Bei dem Peugeot mit dem Columbus Neuron Rahmen hat sich leider herausgestellt, dass die Sattelklemmschraube feststeckt! Selbst ein erfahrener Fahrradmechaniker hat es mit seinem Werkzeug nicht geschafft, die Schraube auszubohren, scheint ab einer gewissen Stelle der Stahl so hart zu sein, dass es einfach nicht weitergeht.

Frage an die erfahrenen Werkzeugmacher oder ähnlichen hier, habt ihr noch Hoffnung, dass man mit einer speziellen Art von Bohrern die Schraube noch herauskommt? Achtung, es handelt sich jetzt nicht um eine normale Sattelklemmung. Da würde ich die Schraube schon herausbekommen. Es ist wie bei diesen Vitus Rahmen, die Schraube, die hinten durch den Rahmen / Muffe kommt. Also von außen seitlich nicht erreichbar ist!



[Bonanzero]

Schraubenausdreher:



[Flat Eric]

Ich bin gerade kurz davor, ein Peugeot zu schlachten. Bei dem Peugeot mit dem Columbus Neuron Rahmen hat sich leider herausgestellt, dass die Sattelklemmschraube feststeckt! Selbst ein erfahrener Fahrradmechaniker hat es mit seinem Werkzeug nicht geschafft, die Schraube auszubohren, scheint ab einer gewissen Stelle der Stahl so hart zu sein, dass es einfach nicht weitergeht.

Frage an die erfahrenen Werkzeugmacher oder ähnlichen hier, habt ihr noch Hoffnung, dass man mit einer speziellen Art von Bohrern die Schraube noch herauskommt? Achtung, es handelt sich jetzt nicht um eine normale Sattelklemmung. Da würde ich die Schraube schon herausbekommen. Es ist wie bei diesen Vitus Rahmen, die Schraube, die hinten durch den Rahmen / Muffe kommt. Also von außen seitlich nicht erreichbar ist!

Man kann die mit einer Erodiermaschine
ausbrennen , das funktioniert ähnlich wie ein Zündkerzenfunken und der brennt die einfach raus .
Bessere Lohnfertiger im Maschinenbau haben zur Rettung teurer Teile sowas wenn z.B ein Gewindebohrer darin abbricht .
Musst du mal ergoogeln wer so etwas macht .
