Mal eben schnell ne kleine Bastelfrage

[Profiamateur]

Die Scheiben kommen auf die Cleats, unter die Schrauben.

Nein, das glaube ich nicht. Eher wie @_Sven_ schon schrieb, Spacer zur Montage zwischen Cleat und Schuh.



[ArSt]

1.) Wie sieht es dann mit z.B. Shimano STI 10x und altem Schaltwerk (z.B. DA 7400) aus, funktioniert dann die Schaltung auch mit Index? Oder muss das Schaltwerk auch explizit für 10x sein?

Shimano STI 10fach mit 10fach-Kassette funktioniert mit allen Shimano Roadschaltwerken von 6- bis 10fach und MTB-Schaltwerken von 6- bis 9fach, ausgenommen DA7400 und 4700. Siehe hier unter Derailleur Ratio, muss 1,7 sein:
https://docs.google.com/spreadsheet...3IeMSFukkBFV6D1DRbfS59EDrE/edit#gid=965182040



[Sonne_Wolken]

Ich meine nein, dort kommt doch die schwarze Platte mit den zwei Löchern mit Senkbohrung für die Schrauben rein.

Bildquelle: https://sm-parts.net/products/shimano-cleats-sm-sh51

Schau mal ob die anderen Scheiben da auch passen. Ich meine das hätte ich schon mal so gesehen. Ich nutze aber auch immer die Scheiben mit den beiden Löchern. Vielleicht sind die anderen Scheiben aber auch für bestimmte Schuhe. Jedenfalls habe ich zwischen die Schuhsohle und die Cleats noch nie etwas untergelegt.



[Dachau Radler]

Die Scheiben kommen auf die Cleats, unter die Schrauben.

Hast Du 2 oder 4 davon?

Komischerweise finde ich die von mir montierten Zwischenteile auf keinem Bild der SM-SH51… vielleicht lagen die auch den Schuhen bei…



[Oude Baas]

Meinst du evtl. 132mm?

132 mm = 13,2 cm irgend was stimmt bei euch nicht



[_Sven_]

Nein, das glaube ich nicht. Eher wie @_Sven_ schon schrieb, Spacer zur Montage zwischen Cleat und Schuh.

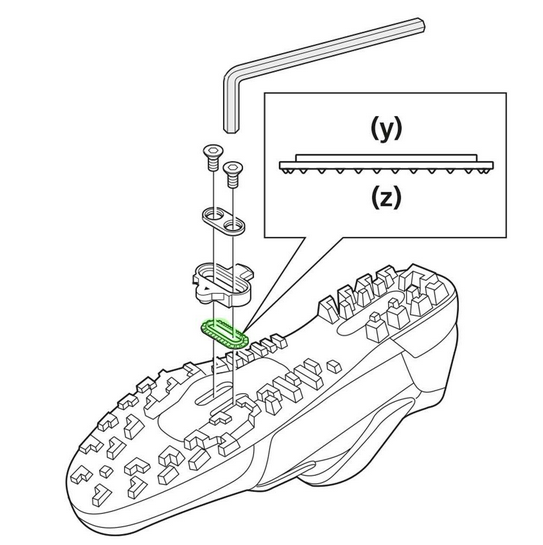

Hier mal im Bild. Bilder sagen ja mehr als tausend Worte:



[Profiamateur]

Schau mal ob die anderen Scheiben da auch passen. Ich meine das hätte ich schon mal so gesehen. Ich nutze aber auch immer die Scheiben mit den beiden Löchern. Vielleicht sind die anderen Scheiben aber auch für bestimmte Schuhe. Jedenfalls habe ich zwischen die Schuhsohle und die Cleats noch nie etwas unterkellert.

Ja, die passen da auch rein… ist ja das selbe Loch, bloß von der anderen Seite… Aber ganz ehrlich; nie im Leben gehören die dort hin, die Schrauben ständen dann ja richtig hervor:

Die Verschraubung der Cleats gehört definitiv so, mit der schwarzen Zwei-Loch-Platte:



[Bianchi-Hilde]

132 mm = 13,2 cm irgend was stimmt bei euch nicht

Danke, ich habe zwar nicht Mathe studiert, aber die Umrechnung von mm zu cm bekomme ich grade noch alleine hin. Was genau stimmt nicht bei uns?



[Profiamateur]

Hier mal im Bild. Bilder sagen ja mehr als tausend Worte:
Anhang anzeigen 1404498

Eben, genau so hatte ich es montiert.

Jetzt, also ohne die Spacer, funktioniert ja auch alles bestens. Ich denke diese Zwischenteile/Spacer sind einfach dafür da, falls ein Sohlenprofil mal etwas höher ausfällt. Was mich halt echt verwundert, dass die Montage dieser Teile in meinem Fall den Einstieg in die XTR-Pedale extrem erschwert hatte…



[_Sven_]

Ich habe die Spacer auch nie gebraucht/verbaut. Aber ich hatte letztens, beim Aufbau eines neuen Rades, Bedarf, sozusagen
Ich habe einen davon als Langlochblech missbraucht um damit den optimalen Abstand des vorderen Schutzblechs herstellen zu können.



[Dachau Radler]

Hier mal im Bild. Bilder sagen ja mehr als tausend Worte:
Anhang anzeigen 1404498

Hattest Die die richtig herum montiert? Meine ich habe solche Dinger nie verwendet und trotzdem funktionieren meine "SPD Schuhe"



[Profiamateur]

Hattest Die die richtig herum montiert? Meine ich habe solche Dinger nie verwendet und trotzdem funktionieren meine "SPD Schuhe"

Jupp, so herum, dass der Kragen der silbernen Spacerplatte in das Langloch der Cleats greift.



[Profiamateur]

Ist jetzt auch nicht soooo wichtig…

Jetzt, ohne die Spacer, funktioniert es ja problemlos. Ich hätte bloß gerne verstanden, warum der Einstieg in die Pedale mit Montage der Spacer so erschwert war. Ich hatte genau das Gegenteil erwartet…



[Dachau Radler]

Ist jetzt auch nicht soooo wichtig…

Jetzt, ohne die Spacer, funktioniert es ja problemlos. Ich hätte bloß gerne verstanden, warum der Einstieg in die Pedale mit Montage der Spacer so erschwert war. Ich hatte genau das Gegenteil erwartet…

das hätte ich auch so erwartert. Ich kann es auch nicht erklären



[Profiamateur]

Hast Du 2 oder 4 davon?

2 Stk.



[mr.bibendum]

Zwischenteile/Spacer sind einfach dafür da, falls ein Sohlenprofil mal etwas höher ausfällt

Hier mal im Bild.
Anhang anzeigen 1404498

Die Spacer (grün) haben doch kleine Zähnchen die sich in der Schuhsohle verankern und so den Cleat gegen Losschlackern, Verdrehen u.ä. sichern ?



[_Sven_]

Die Spacer (grün) haben doch kleine Zähnchen die sich in der Schuhsohle verankern und so den Cleat gegen Losschlackern, Verdrehen u.ä. absichern ?

Ja @mr.bibendum
Und auf der anderen Seite ist der Kragen der ins Langloch des Cleats passt.



[Oude Baas]

Danke, ich habe zwar nicht Mathe studiert, aber die Umrechnung von mm zu cm bekomme ich grade noch alleine hin. Was genau stimmt nicht bei uns?

Erklär mal bitte was das für ein Maß ist und wie das gemessen wird an Ner Kette



[Profiamateur]

Die Spacer (grün) haben doch kleine Zähnchen die sich in der Schuhsohle verankern und so den Cleat gegen Losschlackern, Verdrehen u.ä. sichern ?

Ja @mr.bibendum
Und auf der anderen Seite ist der Kragen der ins Langloch des Cleats passt.

Diese Zähnchen haben die Cleats selber aber ebenso. Ich hatte diese Spacer sonst auch noch nie montiert und da hat sich bei mir noch nie etwas gelockert oder verdreht. Ich bin mir schon recht sicher, dass die optional bei höherem Sohlenprofil verwendet werden können.

Es ging mir in erster Linie ja um die Frage, warum die Verwendung der Spacer in meinem Falle das Einklicken erschwert haben könnte…



[_Sven_]

Ich bin mir schon recht sicher, dass die optional bei höherem Sohlenprofil verwendet werden können.

Ja, dafür sind die ja gedacht. Spacer eben

Warum das bei dir damit schlechter ging? Keine Ahnung. War es viellecht nur ungewohnt und mit etwas Übung würde es zusehends leichter?
Ist nur eine Theorie
