Mal eben schnell ne kleine Bastelfrage

[hans-albers]

moin,
neuer rahmen/projekt und schon geht das gebastel wieder los..

habe einen shimano 105 steuersatz mit 26,4 mm gabelkonus
der sich partout nicht draufschlagen lässt.
dann mal nachgemessen , gabel (tange) hat unten gemessen 26,8-9 mm
verbaut war an dem rahmen original (laut katalog) eigentlich auch ein shimano steuersatz mit 26, 4mm.

ich habe allerdings weder presswerkzeug noch fräse.

einfach zum radladen und draufpressen mit spezial werkzeug, oder
was abnehmen vom gabelschaft unten (abschmirgeln)?



[Oude Baas]

moin,
neuer rahmen/projekt und schon geht das gebastel wieder los..

habe einen shimano 105 steuersatz mit 26,4 mm gabelkonus
der sich partout nicht draufschlagen lässt.
dann mal nachgemessen , gabel (tange) hat unten gemessen 26,8-9 mm
verbaut war an dem rahmen original (laut katalog) eigentlich auch ein shimano steuersatz mit 26, 4mm.

ich habe allerings weder presswerkzeug noch fräse.

einfach zum radladen und draufpressen mit spezial werkzeug, oder
was abnehmen vom gabelschaft unten (abschmirgeln)?

Er wird bersten wenn man den mit Gewalt drauf bekommen will
Glaube keinem Katalog! die Realität sieht anders aus
Schmirgelleinen und auf Maß bringen U jut isses
Füge nur das zusammen was zusammen passt



[hans-albers]

gut, danke... aber was ist schmirgelleinen?



[Bonanzero]

Sowas wie Sandpapier, nur mit Textilbasis statt Papier.



[hans-albers]

alles klar.. danke.



[Oude Baas]

gut, danke... aber was ist schmirgelleinen?

Auf Leinen gebundene Korundpartikel
Im Gegensatz zu Papierbogen mit Schleif Mitteln
Schlagwort
Schleifleinen



[Oude Baas]

Sowas wie Sandpapier, nur mit Textilbasis statt Papier.

Mit Sandpapier kommst du bei ST nicht weit



[hans-albers]

oki,
kannte den ausdruck so noch nicht-
habe nur sand/schleifpapier zuhause.

kann man nicht auch ne feine feile nehmen?



[Oude Baas]

oki,
kannte den ausdruck so noch nicht-
habe nur sand/schleifpapier zuhause.

kann man nicht auch ne feine feile nehmen?

Ich bin der Dreher Heinrich,was nicht passt Feil ich
lass das mit der Feile is was für Könner im besten Fall bekommst du ein 8 Eck an die Passung



[hans-albers]

yup gerd,

werd mir mal das schmirgel-leinen genauer anschauen.



[Andreas P.]

moin,
neuer rahmen/projekt und schon geht das gebastel wieder los..

habe einen shimano 105 steuersatz mit 26,4 mm gabelkonus
der sich partout nicht draufschlagen lässt.
dann mal nachgemessen , gabel (tange) hat unten gemessen 26,8-9 mm
verbaut war an dem rahmen original (laut katalog) eigentlich auch ein shimano steuersatz mit 26, 4mm.

ich habe allerdings weder presswerkzeug noch fräse.

einfach zum radladen und draufpressen mit spezial werkzeug, oder
was abnehmen vom gabelschaft unten (abschmirgeln)?

Ich vermute mal, dass es sich hier um eine Gabel mit untermaßigem Gabelkonussitz von (ursprünglich) 27.0 mm (also japanischem bzw. amerikanischem oder altem französischen Maß) handelt.

Ein Gabelkonus mit 27.0 wird somit ja auch nicht mehr passen.

Ich würde das entweder (an einer Drehbank) auf das benötigte Maß 26.4 mm abdrehen lassen (professionellste Variante) oder so viel manuell wegnehmen (schleifen, feilen, wie auch immer), dass der Sitz noch ca. 26.5 mm hat. Dann den Rest mit einem 26.4 mm Gabelkonusfräser (in einem Radladen mit entsprechendem Werkzeug) exakt reduzieren lassen.



[𝐻𝑒𝓍𝑒𝓇]

yup gerd,

werd mir mal das schmirgel-leinen genauer anschauen.

Irgendein Steuersatz muss doch drin gewesen sein. Wie sind denn die Maße vom Rahmen?
Vielleicht brauchst du einen JIS Steuersatz...



[𝐻𝑒𝓍𝑒𝓇]

Ich vermute mal, dass es sich hier um eine Gabel mit untermaßigem Gabelkonussitz von (ursprünglich) 27.0 mm (also japanischem bzw. amerikanischem oder altem französischen Maß) handelt.

Ein Gabelkonus mit 27.0 wird somit ja auch nicht mehr passen.

Ich würde das entweder (an einer Drehbank) auf das benötigte Maß 26.4 mm abdrehen lassen oder so viel manuell wegnehmen (schleifen, feilen, wie auch immer), dass der Sitz noch ca. 26.5 mm hat. Dann den Rest mit einem 26.4 mm Gabelkonusfräser (in einem Radladen mit entsprechendem Werkzeug) exakt reduzieren lassen.

Zwei Kluge ein Gedanke



[hans-albers]

Ich vermute mal, dass es sich hier um eine Gabel mit untermaßigem Gabelkonussitz von (ursprünglich) 27.0 mm (also japanischem bzw. amerikanischem oder altem französischen Maß) handelt.

Ein Gabelkonus mit 27.0 wird somit ja auch nicht mehr passen.

Ich würde das entweder (an einer Drehbank) auf das benötigte Maß 26.4 mm abdrehen lassen (professionellste Variante) oder so viel manuell wegnehmen (schleifen, feilen, wie auch immer), dass der Sitz noch ca. 26.5 mm hat. Dann den Rest mit einem 26.4 mm Gabelkonusfräser (in einem Radladen mit entsprechendem Werkzeug) exakt reduzieren lassen.

ja, mich wunderte nur das komische mass von 26,8-9 mm
dann würde ja ein 27 er konus auch nicht passen..



[𝐻𝑒𝓍𝑒𝓇]

ja, mich wunderte nur das komische mass von 26,8-9 mm
dann würde ja ein 27 er konus auch nicht passen..

Doch passt



[hans-albers]

Irgendein Steuersatz muss doch drin gewesen sein. Wie sind denn die Maße vom Rahmen?
Vielleicht brauchst du einen JIS Steuersatz...

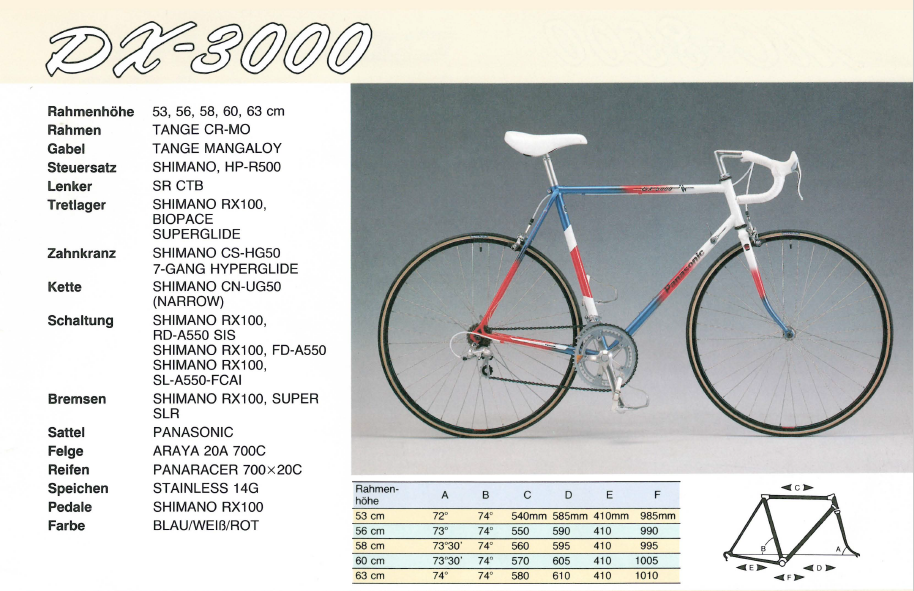

original laut katalog
ein hp-r500 sante

laut verkäufer vorher ein shimano exage



[hans-albers]

Doch passt

hä.. der würde doch zu locker sitzen...??



[hans-albers]



[mr.bibendum]

Panasonic mit Tange Rohrsatz und Gabel -> fast sicher JIS !

zu locker sitzen.

Mit Loctite o.ä. spaltüberbrückendem Zeugs montieren, im Bastelfaden schon oft diskutiert (-> Suchfunktion)



[hans-albers]

also brauche ich nen steuersatz mit jis maß...
sprich 27 er konus.

oder reicht nur ein 27 konus, nicht der komplett steuersatz?

oki , da hat mich der original steuersatz etwas anderes vermuten lassen,
dachte die wären 26, 4mm ( exage, 105, sante usw.)

wieder was gelernt.
danke an alle.
