Mal eben schnell ne kleine Bastelfrage

[LeRag]

In welcher Reihenfolge gehörten die sachen ans Rad? Und wierum die anschläge - raue Seite nach innen um verrutschen zu verhindern?

Edit:
Und wie zur hölle soll man bitte eine 2-Bolt Sattelstütze vernünftig festmachen?



[Andreas P.]

In welcher Reihenfolge gehörten die sachen ans Rad? Und wierum die anschläge - raue Seite nach innen um verrutschen zu verhindern?
...

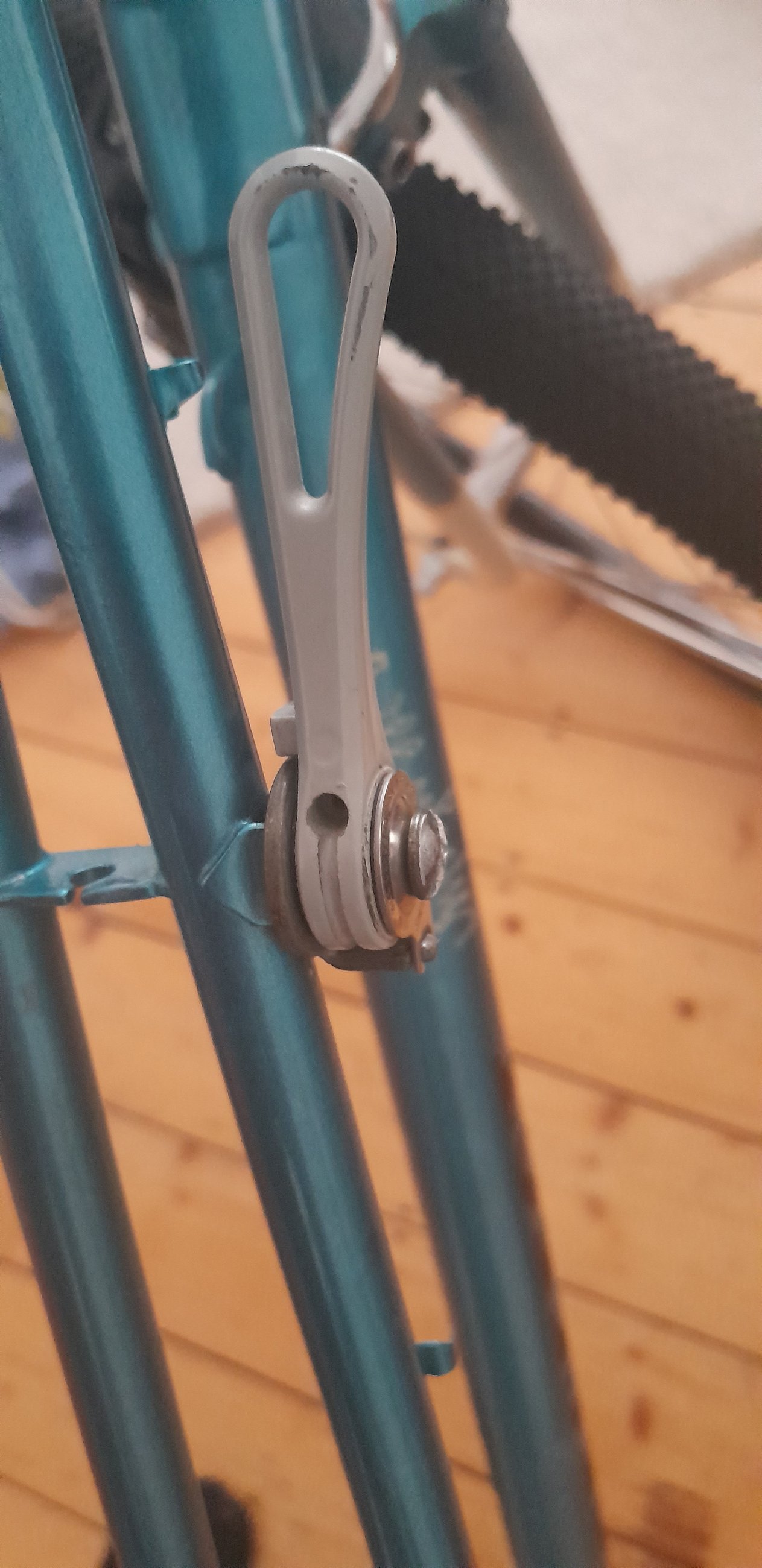

Da ich tatsächlich keine Konstruktionszeichnung von dem Schalthebel finden konnte, habe ich Dir die Teile einfach mal durchnummeriert.

Die Nummerierung ist von innen (Rahmenrohrseite) nach außen gedacht und die "rauhe" Seite des Teil 1 wird hierbei nach innen (zum Rahmenrohr hin) montiert.

Die Teile vorher reinigen (was klar sein dürfte) und alle Kontakt-Reibflächen (außer denjenigen, zwischen welchen die durchsichtige Kunststoffscheibe liegt sowie diese selbst) mit einem dünnen Ölfilm versehen (auch die Fläche zwischen den Einzelteilen des Teils Nr. 5, da dieses wenigstens aus drei Teilen bestehen sollte).



[LeRag]

Da ich tatsächlich keine Konstruktionszeichnung von dem Schalthebel finden konnte, habe ich Dir die Teile einfach mal durchnummeriert.

Die Nummerierung ist von innen (Rahmenrohrseite) nach außen gedacht und die "rauhe" Seite des Teil 1 wird hierbei nach innen (zum Rahmenrohr hin) montiert.

Anhang anzeigen 1495465

Die Teile vorher reinigen (was klar sein dürfte) und alle Kontakt-Reibflächen (außer denjenigen, zwischen welchen die durchsichtige Kunststoffscheibe liegt sowie diese selbst) mit einem dünnen Ölfilm versehen (auch die Fläche zwischen den Einzelteilen des Teils Nr. 5, da dieses wenigstens aus drei Teilen bestehen sollte).

super danke! ich konnte auch nichts online finden!



[ols69]

Edit:
Und wie zur hölle soll man bitte eine 2-Bolt Sattelstütze vernünftig festmachen?

Proxxon Microspeeder mit Gelenk (natürlich nicht in 19mm ....)



[LeRag]

Proxxon Microspeeder mit Gelenk (natürlich nicht in 19mm ....)

Anhang anzeigen 1495508

Gabs das Mitte der 70er auch schon^^ Bei dem Design muss sich ja jemand was dabei gedacht haben...



[chkamb]

OT: plane den Aufbau eines HR fürs Lastenrad. Gesetzt: Shimano 8-Gang Nabe mit Freilauf/ ohne Rücktritt (26", 36 Speichen).

• was sind die wesentlichen Unterschiede zwischen Alfine und Nexus 8-Gang? Welche würdet ihr empfehlen?
• Nexus gibt es "normal" und "premium" - was ist der Unterschied?

Danke!



[skandsen]

Gabs das Mitte der 70er auch schon^^ Bei dem Design muss sich ja jemand was dabei gedacht haben...

Es gibt immer noch alle möglichen Konstruktionen. Bei der 2-Bolt ist die Zugänglichkeit der Nachteil, die anderen Eigenschaften finde ich top.

PS:
Mit einen Kernledersattel ist die Zugänglichkeit auch kein Problem.



[VerschlimmBessert]

OT: plane den Aufbau eines HR fürs Lastenrad. Gesetzt: Shimano 8-Gang Nabe mit Freilauf/ ohne Rücktritt (26", 36 Speichen).

• was sind die wesentlichen Unterschiede zwischen Alfine und Nexus 8-Gang? Welche würdet ihr empfehlen?
• Nexus gibt es "normal" und "premium" - was ist der Unterschied?

Danke!

Die einzige Alfine, die ich bisher mal einstellen durfte, hat ohne spürbares "Klicken" am Drehgriffschalter die Gänge gewechselt.
Fand ich sehr cool.
Aber die Nexus tun bei korrekter Pflege imho auch ihren Dienst.

Wichtig bei beiden; die korrekte Sicherungsmutter passend zum Winkel der Ausfaller.



[𝐻𝑒𝓍𝑒𝓇]

Ich möchte diese Chorus Schaltwerk verbauen. Dazu fehlt mir wohl eine Scheibe oder um genau zu sein, zwei Scheiben weil ich zwei Schaltwerke verbauen will.
Wie sieht die aus und wo kommt die hin?
Unter den Schraubenkopf oder zwischen Schaltwerk und Rahmen?
Danke



[Herbert 2020]

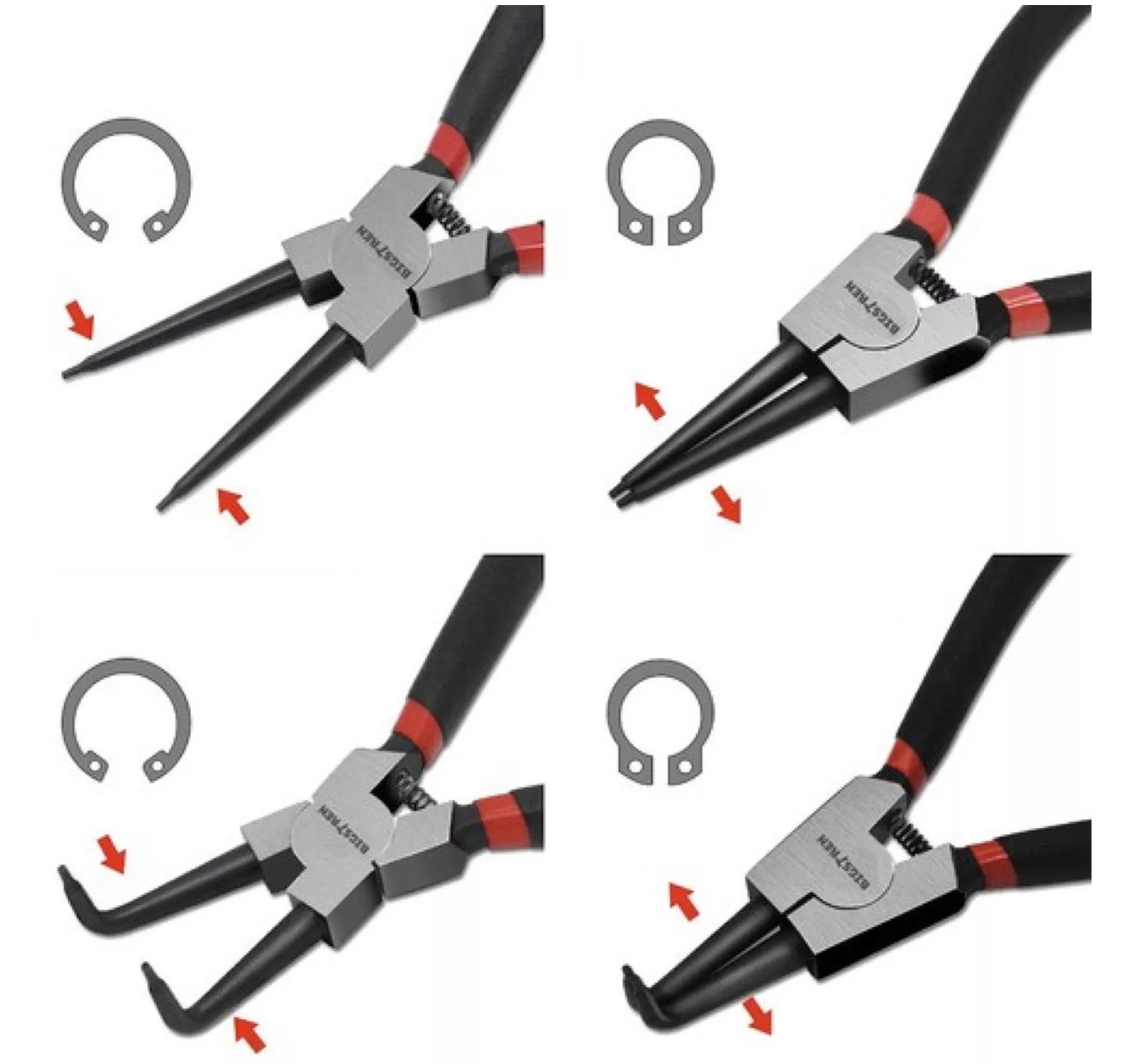

Bolzen rein,Scheibe und so ein Klickteilchen.



[Bonanzero]

OT: plane den Aufbau eines HR fürs Lastenrad. Gesetzt: Shimano 8-Gang Nabe mit Freilauf/ ohne Rücktritt (26", 36 Speichen).

• was sind die wesentlichen Unterschiede zwischen Alfine und Nexus 8-Gang? Welche würdet ihr empfehlen?
• Nexus gibt es "normal" und "premium" - was ist der Unterschied?

Danke!

Wesentlicher Unterschied ist, abgesehen vom Preis, das Gehäuse:
Nexus: Aufnahmeprofil für Rollenbremse
Alfine: "Centerlock"-Profil für Scheibenbremse
Die Mechanik ist gleich.
Pass auf, dass du den passenden Schalthebel dazu findest. Irgendwann wurde die Schaltlogik umgedreht. Früher war sie "verkehrtrum" und dann später "richtigrum", also Schaltrichtung wie bei normalen Schaltungen.



[Herbert 2020]

Bolzen rein,Scheibe und so ein Klickteilchen.



[ArSt]

was sind die wesentlichen Unterschiede zwischen Alfine und Nexus 8-Gang? Welche würdet ihr empfehlen?

Alfine ist äußerlich deutlich wertiger gefertigt und ein paar Lagerstellen, die bei der Nexus als Gleitlager ausgeführt sind, bestehen aus Kugellagern.
Die Alfine gibt es nur für Scheiben- und Felgenbremse, Nexus dann noch zusätzlich für Rollen- und Rücktrittbremsen.
Bei der Alfine wird noch das Modell SG-S7001 extra für E-Bikes angeboten.
Ich hatte bisher mehrere Nexus und eine Alfine im 26er-Rad und würde die Alfine vorziehen, auch weil der Preis nicht mehr großartig unterschiedlich ist.
Von der Haltbarkeit her nehmen sich beide nichts.

Nexus gibt es "normal" und "premium" - was ist der Unterschied?

Gibt es das heute noch? Ich meine, der Unterschied war in der Gehäuseverarbeitung und irgendeiner Lagerstelle zu finden. Wobei ich mir bei letzterem nicht mehr sicher bin.

Schalthebel sind egal, die Drehrichtung der Schalthebel wird fest von den Naben vorgegeben und eine Auswahl gibt es da nicht.



[RoKaDo]

Ich möchte diese Chorus Schaltwerk verbauen. Dazu fehlt mir wohl eine Scheibe oder um genau zu sein, zwei Scheiben weil ich zwei Schaltwerke verbauen will.
Wie sieht die aus und wo kommt die hin?
Unter den Schraubenkopf oder zwischen Schaltwerk und Rahmen?
Danke

Bitteee...

Da kommt nur so eine Art Wellenscheibe bzw.
Passscheibe hinter den Bolzenkopf.



[𝐻𝑒𝓍𝑒𝓇]

Anhang anzeigen 1495537

Danke aber so ist es bei der alten Chorus eben nicht...



[𝐻𝑒𝓍𝑒𝓇]

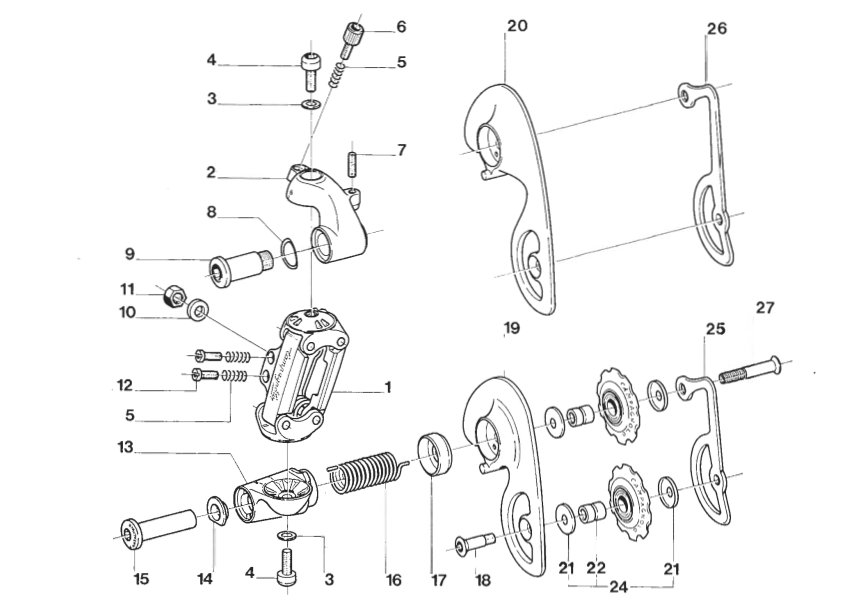

So steht es in der Anleitung aber ich weiß nicht wie die Scheibe aussieht und vor allem wie dick sie sein muss...



[Herbert 2020]

Ermöglicht die perfekte Einstellung des Spiels . Daraus les ich: nimm ne Scheibe die ganz kleines Spiel bis O Spiel ermöglicht



[𝐻𝑒𝓍𝑒𝓇]

nimm ne Scheibe

Das ist das Problem, sowas habe ich nicht.
Die muss da rein...
Liegt auf dem Bund und muss das Spiel ausgleichen...



[Bonanzero]

Alfine ist äußerlich deutlich wertiger gefertigt und ein paar Lagerstellen, die bei der Nexus als Gleitlager ausgeführt sind, bestehen aus Kugellagern.

Das war der Unterschied bei Nexus und Nexus Premium (mit dem roten Streifen).

Gibt es das heute noch? Ich meine, der Unterschied war in der Gehäuseverarbeitung und irgendeiner Lagerstelle zu finden. Wobei ich mir bei letzterem nicht mehr sicher bin.

S.o. Wobei es die einfache Nexus nicht mehr zu geben scheint.

Schalthebel sind egal, die Drehrichtung der Schalthebel wird fest von den Naben vorgegeben und eine Auswahl gibt es da nicht.

Die früher "falschrumme" Drehrichtung ist eins, die Hebelposition (und damit Schaltrichtung) beim Klickschalter sind ein anderer Punkt.



[blanco]

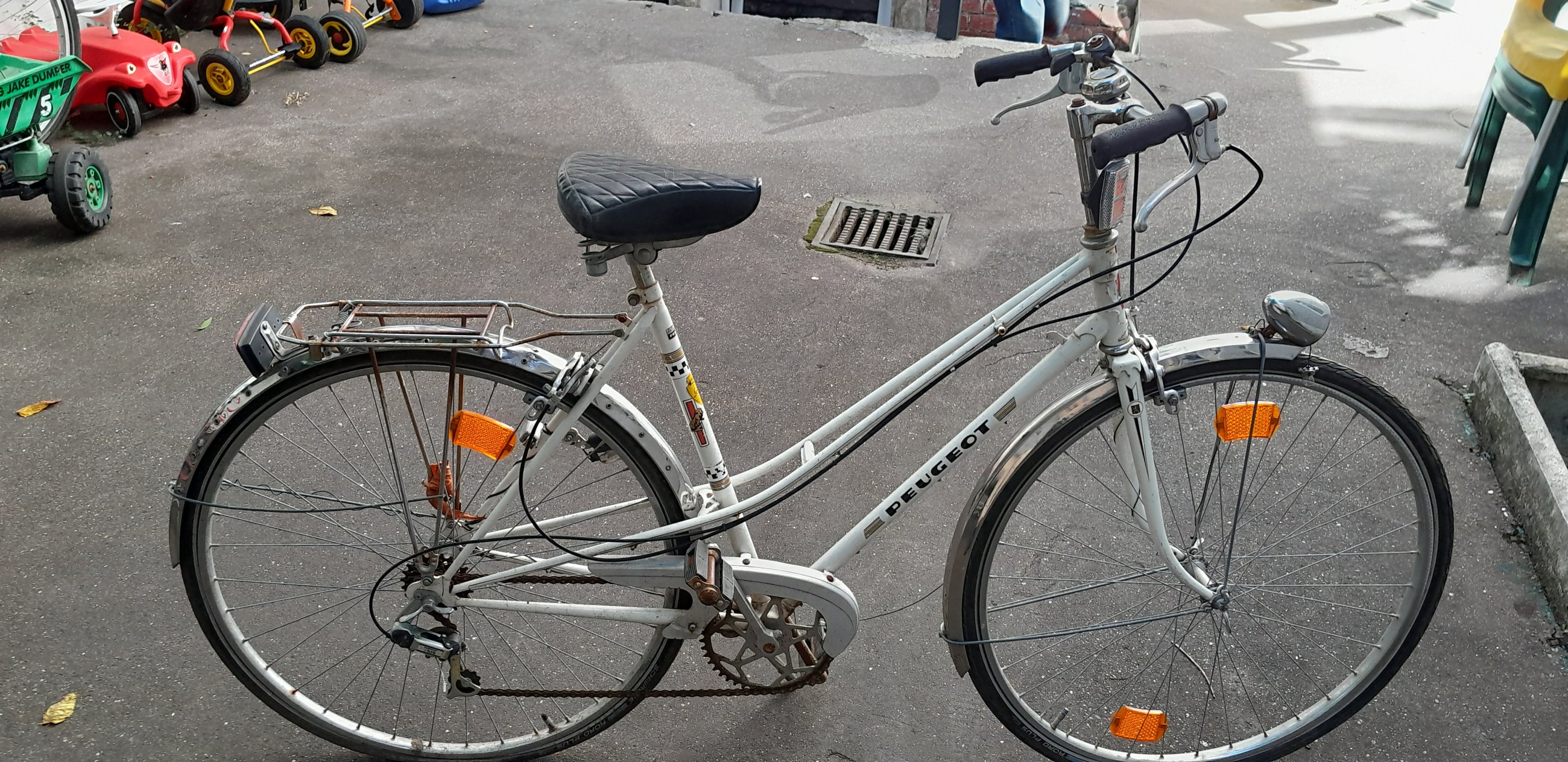

Ich bin immer noch dabei mein altes Peugeot-Damenrad aufzubauen. Jetzt hatte ich voller Freude bemerkt, dass der Rahmen eine Befestigung

für einen Rahmenschaltungsschalthebel hat. Nachdem ich mir den richtigen Schalthebel gekauft habe und ihn da irgendwie dran bekommen habe (Schraube ging nur seeeehr schwerfällig rein) hab ich nun die Schwierigkeit, dass ich keine Ahnung habe wie ich den Schaltzug führen soll. An anderen Rädern mit Rahmenschaltung hab ich gesehen, dass der Schaltzug normalerweise ohne diesen Schlauch geführt wird, dann unten bei der Kurbel entlang und dann gibt es nochmal eine Spezielle Öse ab der dann der Schlauch (nennt man das so?) anfängt. Dies wäre ja an meinem Rahmen alles so nicht möglich. Mein Rahmen hat nur so ein paar "Biege-Ösen" und überhaupt würde es ja keinen Sinn machen den Schaltzug unten an der Kurbel rum zu führen. Aber irgendeine Möglichkeit muss es ja geben sonst hätte man da ja keine Aufnahme für einen Schalthebel an den Rahmen rangeschweißt?
(Ich hoffe ich habe mich verständlich erklärt was meine Schwierigkeit ist) Wenn nicht kann ich noch ein paar Bilder machen.
