Barellia SLX Rahmen (Spontankauf...Oh Mann...ich wollte doch eigentlich...ach egal!)

[Bonanzero]

Das ist das Gabelschaftrohr. Das ist bei SL und SLX gleich.



[roykoeln]

Stimmt, du hast mich sogar schon mal darauf hingewiesen!
Ich versuche mal, das endlich zu behalten...



[Das Wunder von Bornheim]

slx

Das ist das Gabelschaftrohr. Das ist bei SL und SLX gleich.

Stimmt, du hast mich sogar schon mal darauf hingewiesen!
Ich versuche mal, das endlich zu behalten...

Super ihr beiden - Danke! Ja, sowas kann man in meinem Steuerrohr erkennen. Ich hatte mir diese Spiralen irgendwie ... größer? vorgestellt. Sind ja aber nur 0,35mm dick...



[Olddutsch]

Super ihr beiden - Danke! Ja, sowas kann man in meinem Steuerrohr erkennen. Ich hatte mir diese Spiralen irgendwie ... größer? vorgestellt. Sind ja aber nur 0,35mm dick...

Is ja auch kein Gewehrlauf



[Das Wunder von Bornheim]

So, mal ein Lebenszeichen vom Barellia Projekt. Ich habe hin und her überlegt, gemessen, nochmal überlegt und wieder gemessen (man weiß ja nie...?!) gerechnet und nochmal von vorn. Jetzt bin ich an folgendem Punkt angelangt:

Der Rahmen ist mit RH54 (Mitte-Mitte) und OR 55,5 (Mitte-Mitte) sehr groß für mich (172/81). Ob das überhaupt was wird ist fraglich, aber ich möchte es probieren. Überstandshöhe ist mit 79cm Oberrohr-Boden zu 81cm Schrittlänge sehr knapp aber gerade noch akzeptabel, mit Schuhen sind dann 4cm Platz für den Notfall.

Ich habe voll Bock auf den Ahead-Umbau aber weil der Ausgang ungewiss ist möchte ich das bei diesem Aufbau nicht machen (zu hohe Kosten bei ungewissem Ausgang) und mache erstmal klassich mit 1" Gewindesteuersatz. Die Sitzlänge wird für mich relativ lang werden, aber mit geringer 1-2cm Überhöhung könnte das trotzdem funktionieren, vielleicht wird das ein toller Touren-Brevet-Renner?, mal schauen, ich muß das ausprobieren, das ganze rumgerechne obs nun passen könnte oder nicht macht mich wahnsinnig

Fragen:
1.) Suche einen Gewindesteuersatz mit möglichst großer Aufbauhöhe. Tips?
2.) Was muß man bei der Gabel beachten? 1" ist klar denke ich aber was ist mit Vorbiegung und so?
3.) Ist eine Gabel abhängig von der Rahmenhöhe (außer der Schaftlänge) oder gibts da verschiedene Größen? Bis auf die Gabelschaftlänge sind die Gabeln doch immer gleich von dem Maßen her bei 700c oder?



[roykoeln]

das bremsmaß und damit auch der platz für reifen ist noch eine wichtige größe!
also der abstand von der bremsbohrung zur achsaufnahme, wenn du ohne laufrad messen willst.
in mein herkelmann passen nur 23er!
in mein bianchi passen nur 25er!
mein woodrup nimmt 32er und bleche!



[knutson22]

Also ich wūrde es mit einer gabel 1zoll aufbauen..dann einen adapter ;so wie es Bo schon angesprochen hat; reinstecken...kann ich dir gerne schicken..und deinen ahead stem dranflanschen

klar. das Projekt macht Dir Spass aber wenn Du nicht weisst ob das Rad ùberhaupt passt solltest Du minimalen Aufwand betreiben .die 1 zoll ahead Gabel scheidet dann schomal aus..
das Tommasini auf dem foto hat auch dasselbe setup.wùrde ich sagen..



[knutson22]

das bremsmaß und damit auch der platz für reifen ist noch eine wichtige größe!
also der abstand von der bremsbohrung zur achsaufnahme, wenn du ohne laufrad messen willst.
in mein herkelmann passen nur 23er!
in mein bianchi passen nur 25er!
mein woodrup nimmt 32er und bleche!

ich vermute das Rahmenset wurde mit einer Stahlgabel ausfeliefert.gerne sehre ich in meinem Brūgelmànnern nochmal nach..maximal 25 mm Reifendurchlass



[knutson22]

da ist das set..katalog 2000
allerdings gepulvert



[Das Wunder von Bornheim]

da ist das set..katalog 2000
allerdings gepulvert

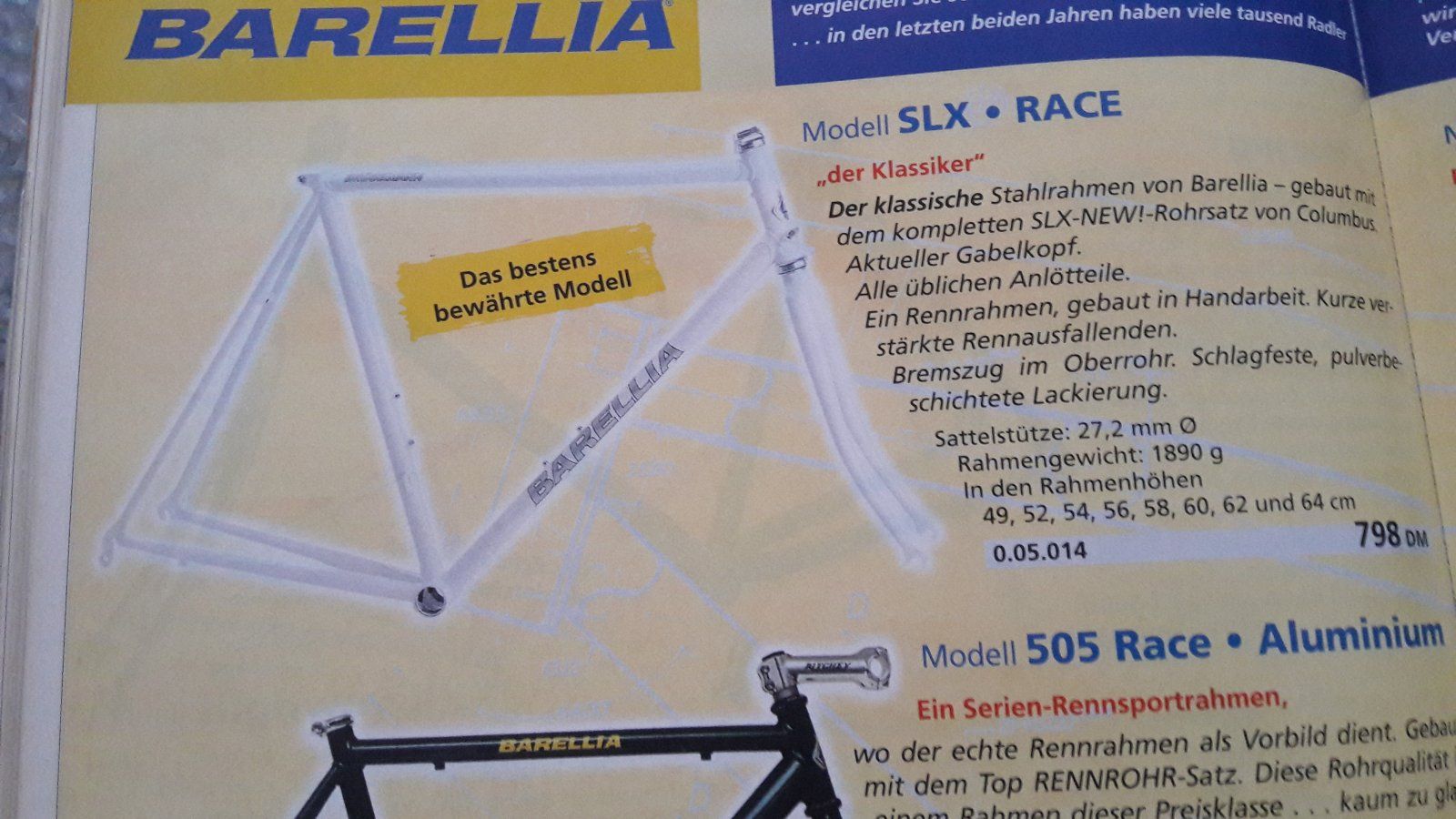

Anhang anzeigen 857144

Aha, das gab es 2000 auch noch! Der Verkäufer hat was von 1996 gesagt, hier der Scan vom Katalog, habe ich hier im Forum bekommen:



[Bastlwastl]

Für einen Ultra leicht Aufbau, bietet sich der Titan Rahmen aus dem Katalog ja gerade zu an



[Das Wunder von Bornheim]

Also ich wūrde es mit einer gabel 1zoll aufbauen..dann einen adapter ;so wie es Bo schon angesprochen hat; reinstecken...kann ich dir gerne schicken..und deinen ahead stem dranflanschen

klar. das Projekt macht Dir Spass aber wenn Du nicht weisst ob das Rad ùberhaupt passt solltest Du minimalen Aufwand betreiben .die 1 zoll ahead Gabel scheidet dann schomal aus..
das Tommasini auf dem foto hat auch dasselbe setup.wùrde ich sagen..

Ja genau. Außerdem bekomme ich vielleicht vom Axxl die passende Barellia Gabel und die geht nur rein wenn ich mit Gewindesteuersatz aufbaue. Ich habe dich da so verstanden das du mir genau dazu rätst?

ich vermute das Rahmenset wurde mit einer Stahlgabel ausfeliefert.gerne sehre ich in meinem Brūgelmànnern nochmal nach..maximal 25 mm Reifendurchlass

Ja genau, mit Stahlgabel! Bedeutet Stahlgabel das in der Regel bei 25mm Schluss ist?



[Das Wunder von Bornheim]

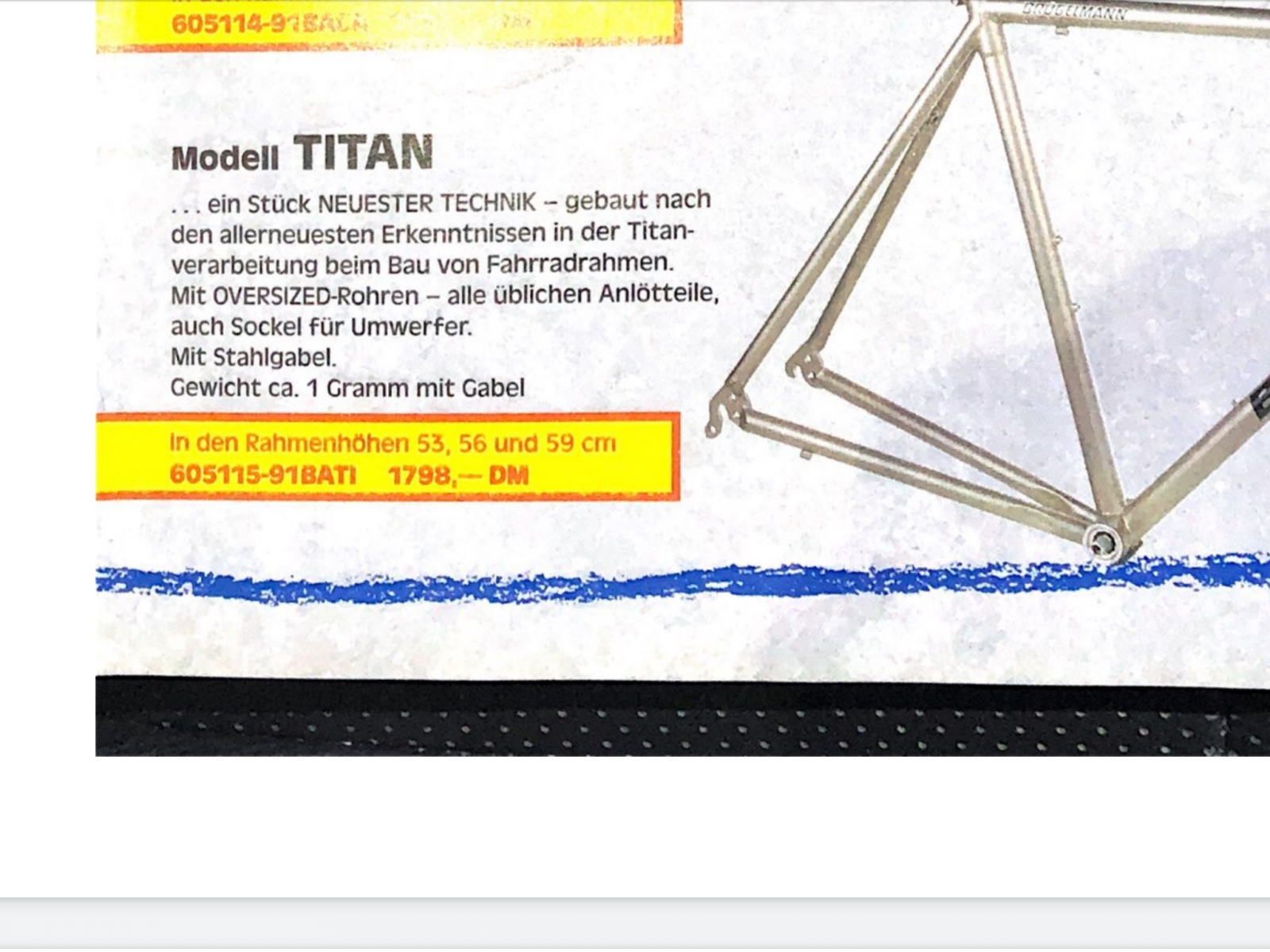

Anhang anzeigen 857162
Für einen Ultra leicht Aufbau, bietet sich der Titan Rahmen aus dem Katalog ja gerade zu an

...dazu muß man nur das Bildchen vom Rahmen aus dem Katalog ausschneiden! Voila - Titanrahmen 1g



[regges]

Super ihr beiden - Danke! Ja, sowas kann man in meinem Steuerrohr erkennen. Ich hatte mir diese Spiralen irgendwie ... größer? vorgestellt. Sind ja aber nur 0,35mm dick...

Ab wann gab es die Spiralen?



[knutson22]

Ja genau. Außerdem bekomme ich vielleicht vom Axxl die passende Barellia Gabel und die geht nur rein wenn ich mit Gewindesteuersatz aufbaue. Ich habe dich da so verstanden das du mir genau dazu rätst?


Ja genau, mit Stahlgabel! Bedeutet Stahlgabel das in der Regel bei 25mm Schluss ist?

ich persònlich wùrde es mit ner stalgabel 1zoll aufbauen.
klar gibt es Gabeln die mehr zulassen aber 1996 bis 2000 waren die eher fùr max 25 ..sonst passt der Vorlauf und geo auch nicht so gut
schau doch mal hinten was reinpasst..daran wùrde ich mich orientieren



[Das Wunder von Bornheim]

ich persònlich wùrde es mit ner stalgabel 1zoll aufbauen.
klar gibt es Gabeln die mehr zulassen aber 1996 bis 2000 waren die eher fùr max 25 ..sonst passt der Vorlauf und geo auch nicht so gut
schau doch mal hinten was reinpasst..daran wùrde ich mich orientieren

Top - so wirds gemacht!



[Markenrad]

Carbongabel mit Ahead würde zu dem Rahmen m.M. nach gut passen. Zum Testen, ob der Rahmen dir überhaupt passt, kann ich dir eine Kinesis 1 Zoll Carbongabel mit Aluschaft leihen. Hat für deinen Rahmen einen etwas langen Schaft, die Gabel war mal in einem Rahmen mit 58,5 cm M-O Sitzrohr. Steuersatz müsste ich auch noch haben. Falls du Lust hast dengeln wir Rahmen und Gabel dann Coronakonform zusammen ;-)



[Das Wunder von Bornheim]

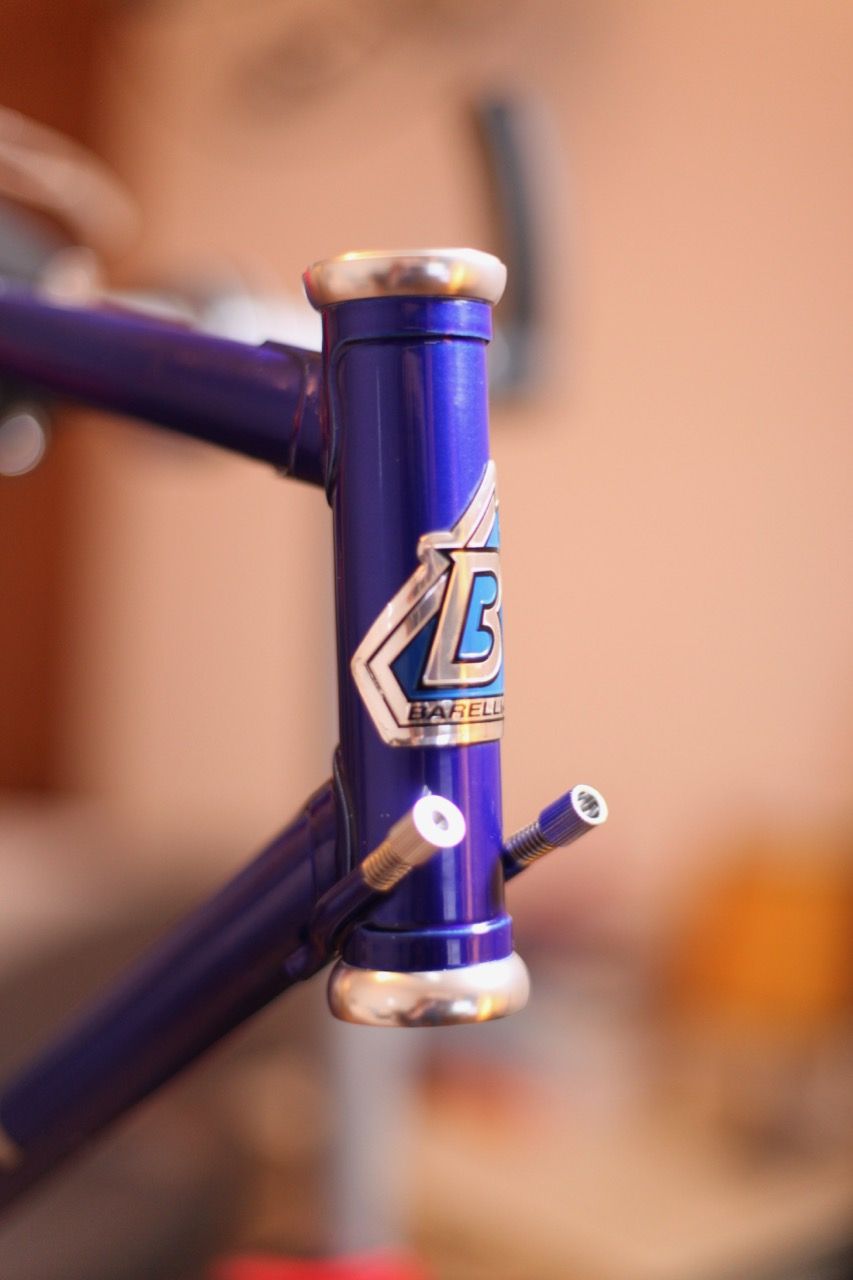

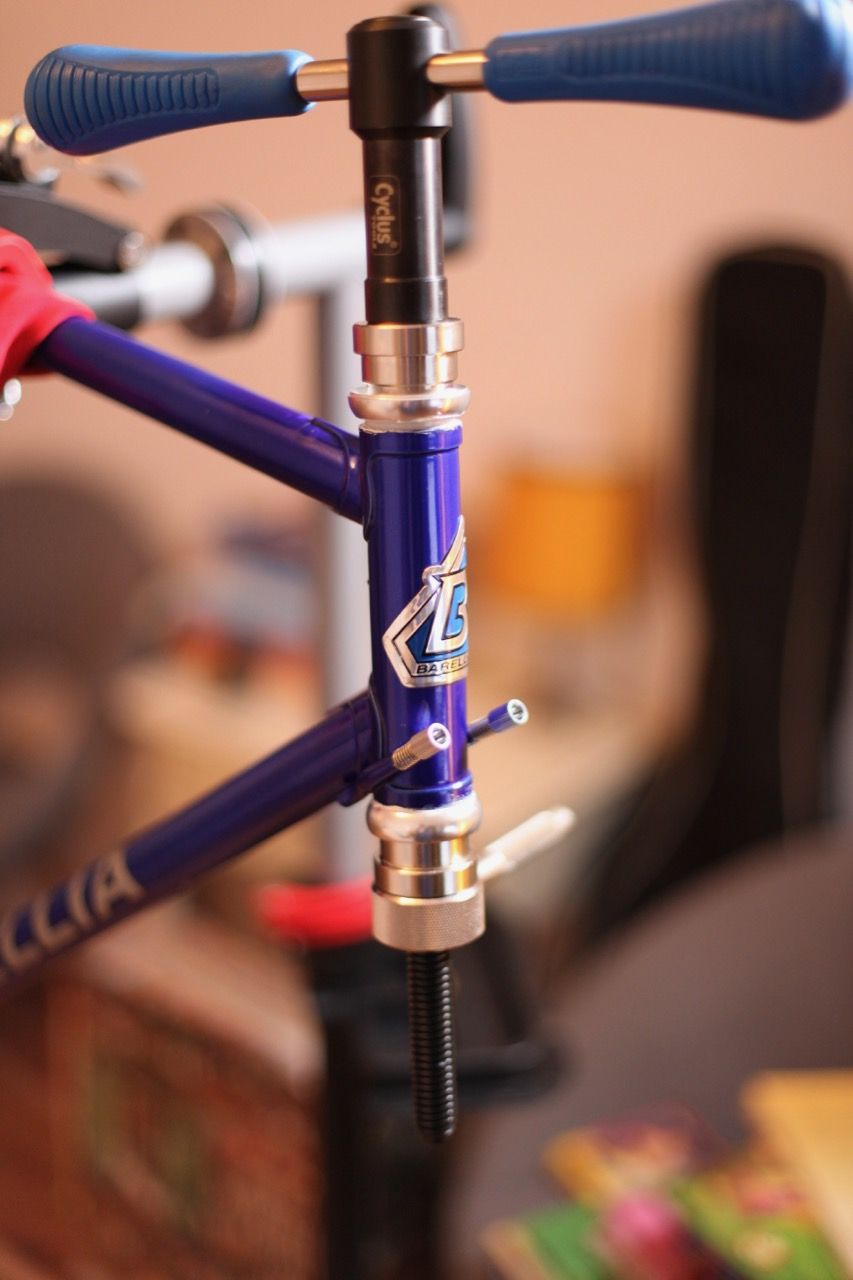

Es hat sich ergeben das mir ein befreundeter Bastler in der Nachbarschaft mir ein Cyclus Steuersatzwerkzeug Set ausgeliehen hat. Und ungeduldig wie ich nunmal bin musste ich das dann sofort ausprobieren. Hat gut geklappt!
Trotzdem 1000xDanke an @Markenrad für das Angebot. Dann gehn wir halt ne herbstliche Runde zusammen fahren anstatt im Keller zu schrauben...



[Das Wunder von Bornheim]

Tretlager ist drin, Kurbelarm Rechts ist dran. Sehr eng an der Kettenstrebe - ich sag mal 1,5 - 2mm...



[Benno Berghammer]

Das ist das Gabelschaftrohr. Das ist bei SL und SLX gleich.

Das ist doch bei gefühlt allen Columbus Gabeln so..?
