Mal eben schnell ne kleine Bastelfrage

[DirektorSportiv]

Finally...

Ich habe so ungefähr ein Jahrzehnt lang zuverlässig immer sämtliche Angebote - wenn mal irgendwo was war - verpasst. Jetzt endlich eins gefangen. Nicht ganz günstig, aber dafür wie neu.

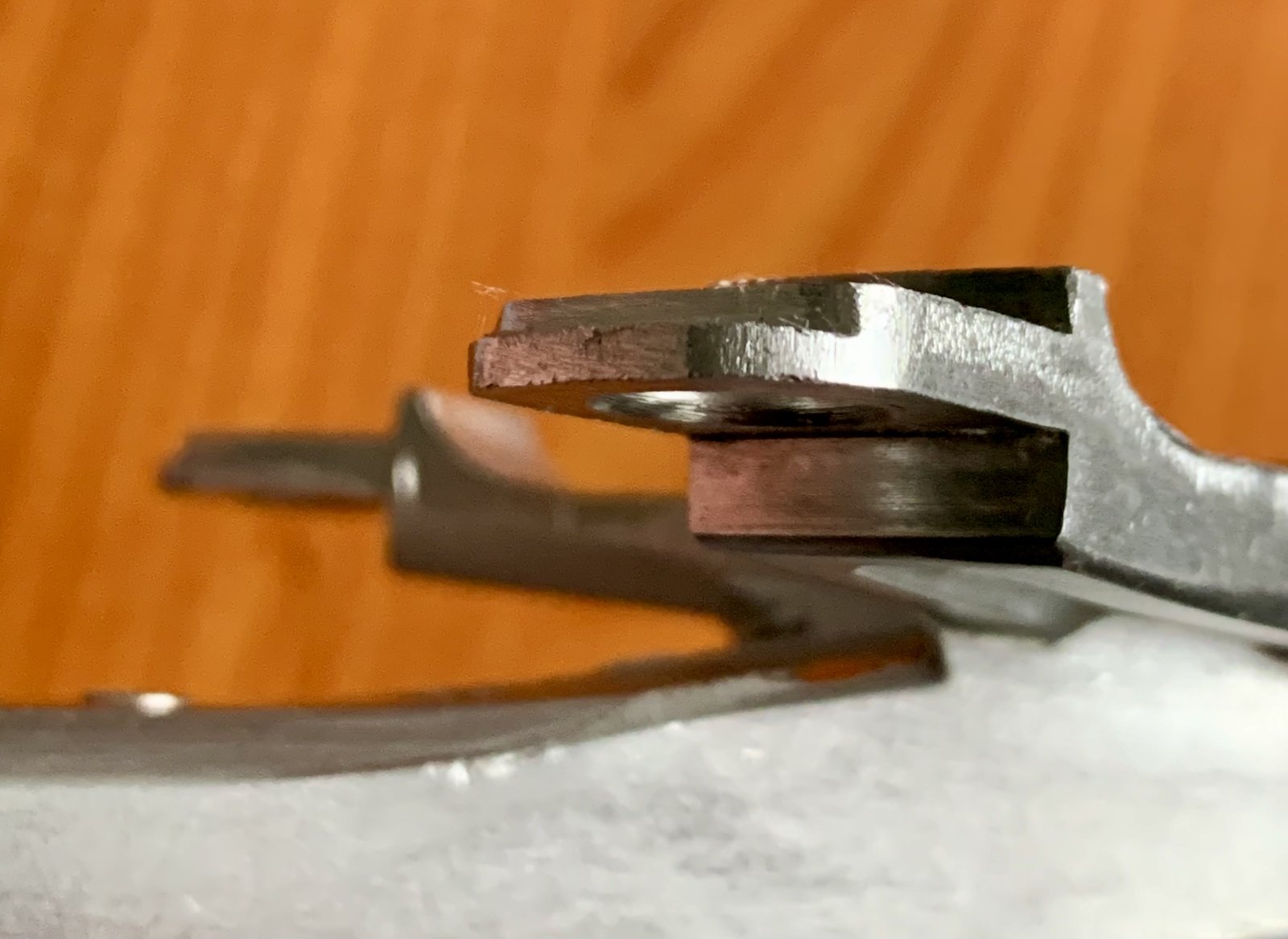

Auf die Kurbel aufgesteckt sieht man wie knapp das ist mit dem NR 41er Ring. Die Kette sitzt wohl oben auf den Kurbelsternärmchen auf.

Macht es Sinn, die Köpfe der Kurbelsternärmchen entsprechen zu befeilen, eine Fase an der oberen inneren Kante, um das Aufsetzen zu verhindern? Ich meine sowas bei @faliero schon mal gesehen zu haben. Wenn ich mich recht erinnere hatte er das an seinem Frühe-80er Bianchi Specialissima gezeigt, welches damals zur Eroica an den Start durfte.



[Barnay]

Macht es Sinn, die Köpfe der Kurbelsternärmchen entsprechen zu befeilen, eine Fase an der oberen inneren Kante, um das Aufsetzen zu verhindern? Ich meine sowas bei @faliero schon mal gesehen zu haben. Wenn ich mich recht erinnere hatte er das an seinem Frühe-80er Bianchi Specialissima gezeigt, welches damals zur Eroica an den Start durfte.

Anhang anzeigen 1472810

Macht definitiv Sinn!
Als ich Ende der 80er Jahre das erste Mal ein 38er Blatt auf eine Shimano 105 GA gesetzt hatte, hatten sich die Kettenblattschrauben gelockert, da die Kettenlaschen auf dem Arm oben aufliefen.
Mit einer Schlüsselfeile läßt sich gut ein Absatz feilen.
An einem 41er Blatt auf einer Stronglight 107 habe ich auch die Kante der Kettenblattschraube abgeschliffen, weil die Kettenlasche auflief. Gib einmal darauf acht.



[Profiamateur]

Kurze Frage zu relativ modernem CAMPAGNOLO Kurbeln:

Kann ich für eine CHORUS 11fach Ultratorque-Kurbel die gleichen Lagerschalen verwenden wie ich sie für die RECORD/CHORUS 10fach Ultratorque-Kurbeln nutze?



[JJU]

Kurze Frage zu relativ modernem CAMPAGNOLO Kurbeln:

Kann ich für eine CHORUS 11fach Ultratorque-Kurbel die gleichen Lagerschalen verwenden wie ich sie für die RECORD/CHORUS 10fach Ultratorque-Kurbeln nutze?

Was machst du mit der 10fach Kurbel?
Hätte ggf Interesse...



[Bianchi-Hilde]

Kurze Frage zu relativ modernem CAMPAGNOLO Kurbeln:

Kann ich für eine CHORUS 11fach Ultratorque-Kurbel die gleichen Lagerschalen verwenden wie ich sie für die RECORD/CHORUS 10fach Ultratorque-Kurbeln nutze?

UT ist UT.



[Profiamateur]

UT ist UT.

Ja, ist das so?

Ich meine, irgendwelche bräuchten andere Schalen… Record, Super Record, 12fach… ich weiß es nicht! Bin mir aber sicher, dass es da irgendwelche Unterschiede gibt. @EmEm sucht neulich doch auch welche, die nicht denen der 10fach entsprachen,

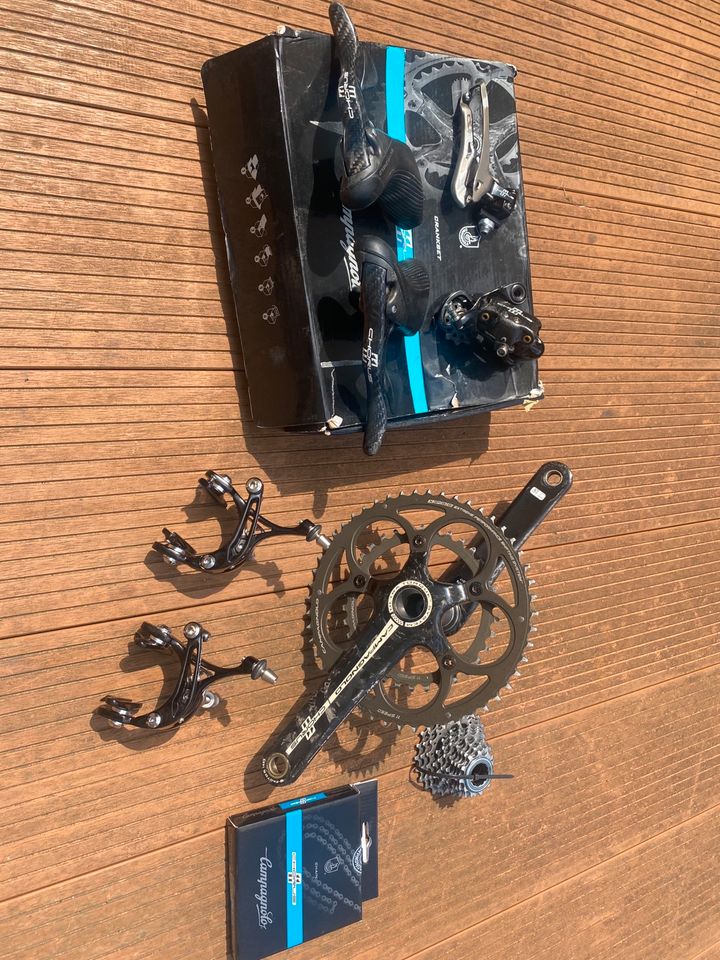

Es geht um diese Kurbel:



[Bianchi-Hilde]

Es gab mal SR Schalen, die eine Dichrtung hatten, da die SR-Lager keine haben. Seit einiger Zeit gibt es nur noch Record, egal für welche Gruppe.



[tomdminor]

In flacher gibt es ja auch noch Nucleon, Neutron, Proton, Electron und die alle auch noch in verschiedenen Ausführungen

Wenn wir schon bei Elementarteilchen sind, Hyperon nicht vergessen!
Wie kam Campagnolo eigentlich auf diese Bezeichnungen - gib es da einen tieferen Hintergrund?



[𝐻𝑒𝓍𝑒𝓇]

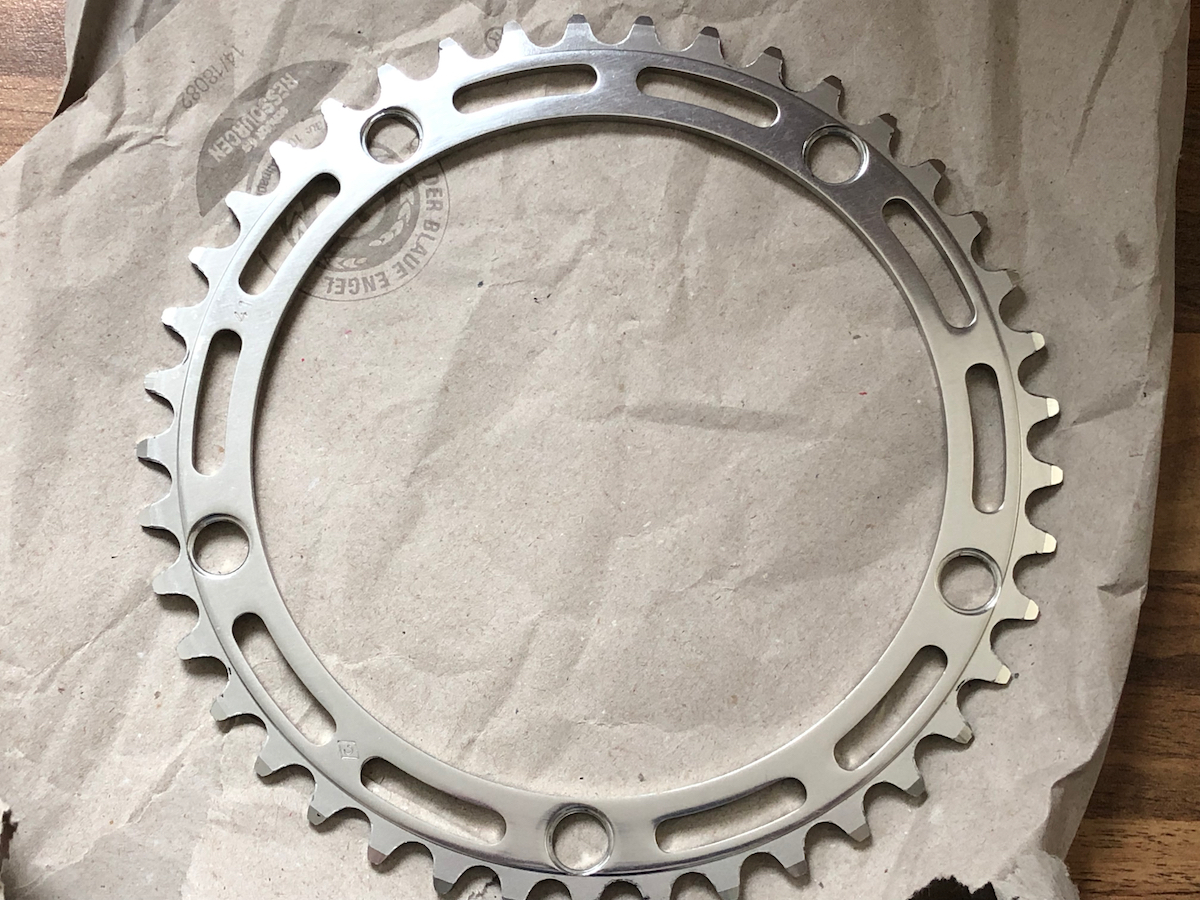

Finally...

Ich habe so ungefähr ein Jahrzehnt lang zuverlässig immer sämtliche Angebote - wenn mal irgendwo was war - verpasst. Jetzt endlich eins gefangen. Nicht ganz günstig, aber dafür wie neu.

Anhang anzeigen 1472809

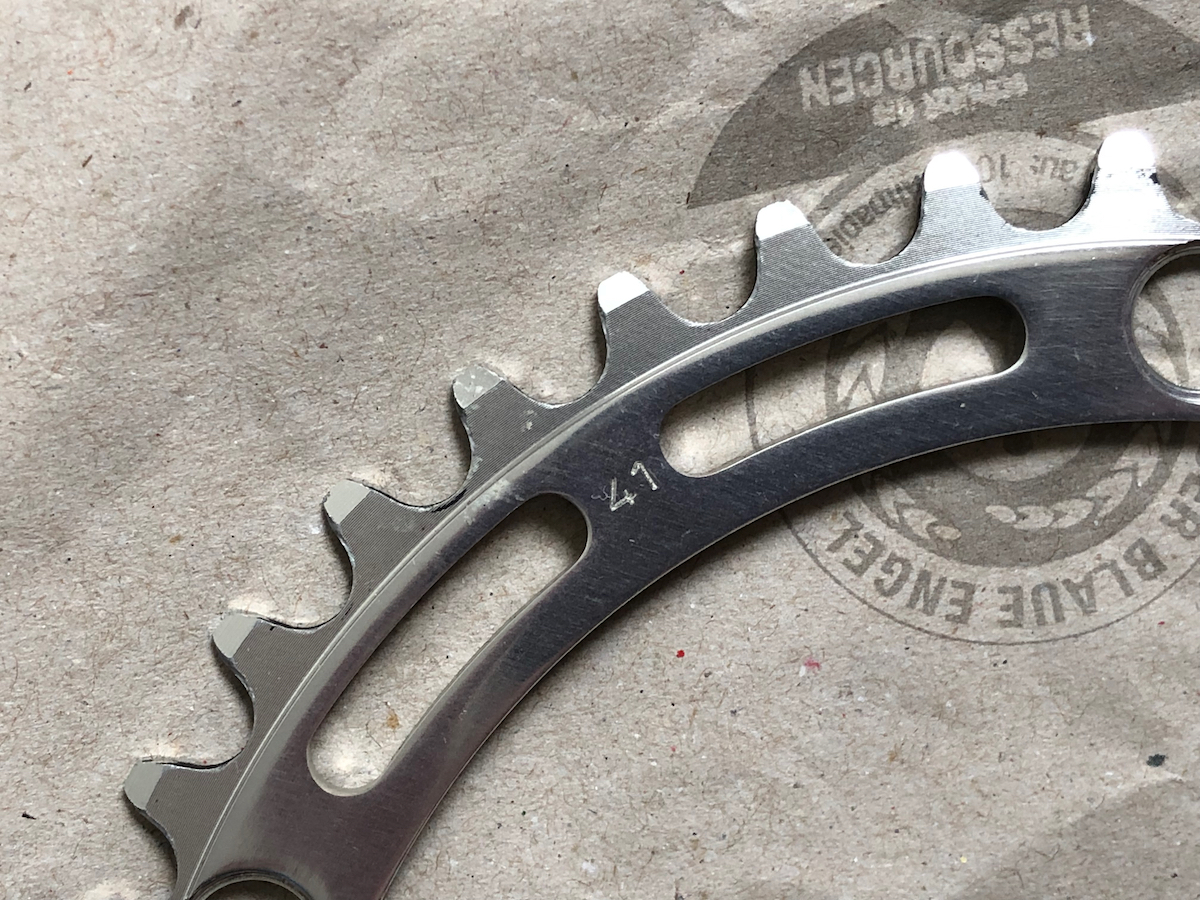

Auf die Kurbel aufgesteckt sieht man wie knapp das ist mit dem NR 41er Ring. Die Kette sitzt wohl oben auf den Kurbelsternärmchen auf.

Macht es Sinn, die Köpfe der Kurbelsternärmchen entsprechen zu befeilen, eine Fase an der oberen inneren Kante, um das Aufsetzen zu verhindern? Ich meine sowas bei @faliero schon mal gesehen zu haben. Wenn ich mich recht erinnere hatte er das an seinem Frühe-80er Bianchi Specialissima gezeigt, welches damals zur Eroica an den Start durfte.

Anhang anzeigen 1472810

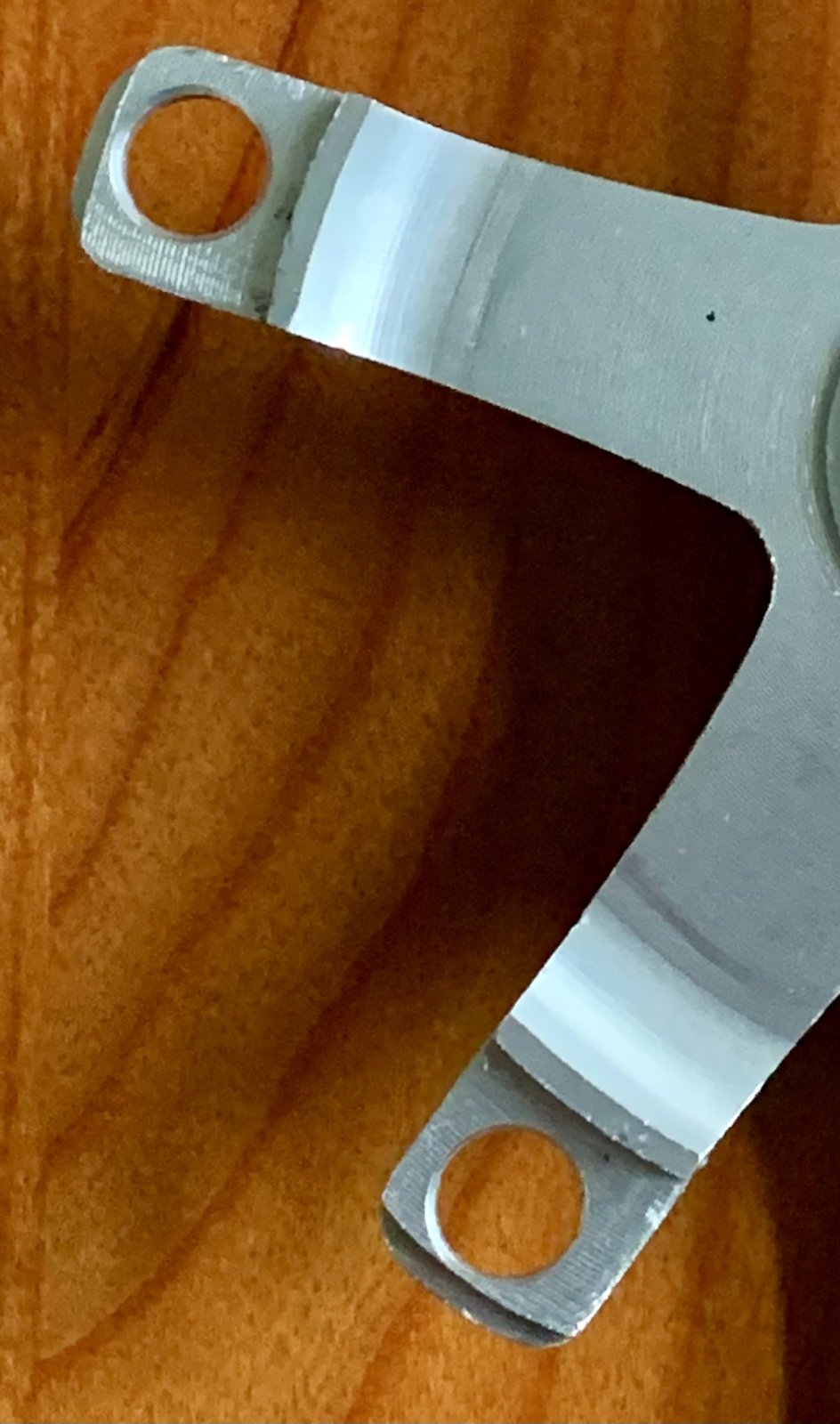

Kannst du mit einer ganz normalen Feile in ein paar Minuten anpassen, Schlüsselfeile ist eher ungeeignet eine Fläche zu feilen.
So sollte das am Ende aussehen...



[Andreas P.]

Da das Koga Miyata Gents-Touring ja nun fertiggestellt ist, tauchte die Frage auf, welches Projekt ich denn nun als Nächstes in Angriff nehmen soll.

Leider kam aus meinem Gehirn keine Antwort.

Habt Ihr vielleicht eine Idee für mich?

(Einzige Spielregel: Es sollte ein Rad oder Rahmen sein, welches/r sich bereits in meinem Bestand befindet.)

So, inzwischen hat sich das nächste Projekt irgendwie von selbst ergeben.

Nein, es wird (noch) kein 650B-Konvertit, sondern die Umrüstung eines bereits vorhandenen Rades, nämlich meinem bislang mit nur einem Gang versehenen G. Nicot.

Im Winter habe ich bereits den Flachlenker auf einen Rennlenker umgebaut (die Lackierarbeiten des Lenkerbandes wurden erst kürzlich fertig), nun sollen die Laufräder umgespeicht werden (von HF-Alunaben auf NF-Stahlnaben), wieder eine etwas schmalere Bereifung zur Verwendung kommen (30 oder 32 anstatt 38 mm), ein 4-fach-Kranz, ein Schaltwerk und ein rechter Schalthebel montiert und somit das ganze Rad von 1-Gang auf 4-Gang "hochgerüstet" werden. Eventuell versehe ich die Pedale mit Haken und Riemen, das ist aber noch offen.

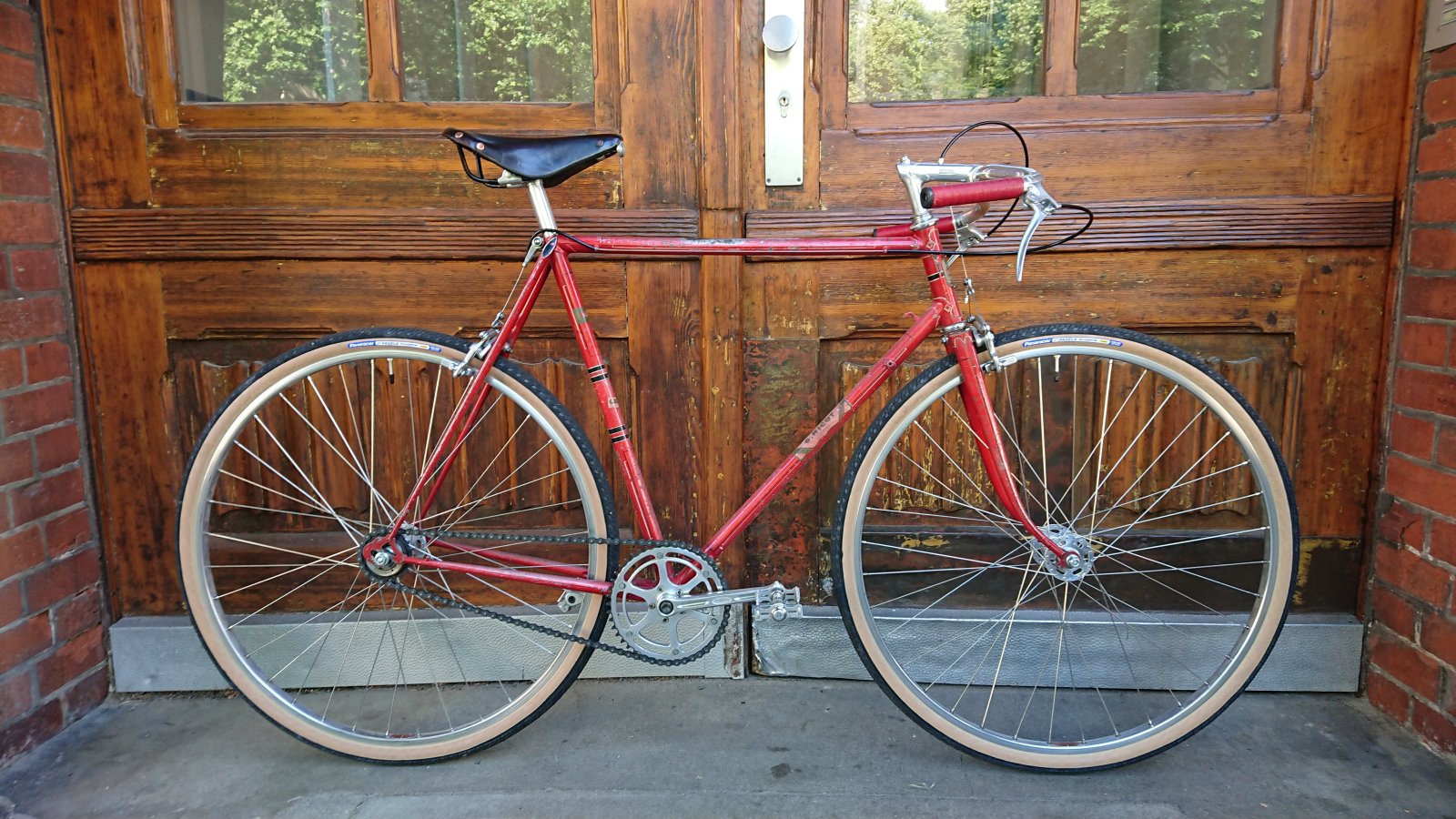

Zur Erinnerung hier ein Foto des Rades, wie es im vergangenen Jahr aussah:



[gridno27]

eigentlich müsste ich mir diese Frage selbst beantworten können - hab' schon genug MAVIC SW geschraubt und montiert aber trotzdem frage ich mal

... würde gern das bei einem MAVIC 851 silber das Schaltwerk im Langloch nach unten verschieben da sonst das größte Ritzel blockiert, dazu muss man m.W. die untere Fixierung 800 005 mit einem 6er Inbus soweit lösen bis man es im Langloch verschieben, allerdings sitzt da eine starke Feder für die Vorspannung drin und da ich bereits alles montiert, eingestellt und auch die Kette montiert habe, möchte ungern das mir das Zeug um die Ohren resp. durch die Werkstatt fliegt ....

aber alles nocheinmal auseinanderbauen hab' ich eigentlich auch keine Lust



[Profiamateur]

Was machst du mit der 10fach Kurbel?
Hätte ggf Interesse...

…schon verkooft, glaube ich.



[Andreas P.]

eigentlich müsste ich mir diese Frage selbst beantworten können - hab' schon genug MAVIC SW geschraubt und montiert aber trotzdem frage ich mal

... würde gern das bei einem MAVIC 851 silber das Schaltwerk im Langloch nach unten verschieben da sonst das größte Ritzel blockiert, dazu muss man m.W. die untere Fixierung 800 005 mit einem 6er Inbus soweit lösen bis man es im Langloch verschieben, allerdings sitzt da eine starke Feder für die Vorspannung drin und da ich bereits alles montiert, eingestellt und auch die Kette montiert habe, möchte ungern das mir das Zeug um die Ohren resp. durch die Werkstatt fliegt ....

aber alles nocheinmal auseinanderbauen hab' ich eigentlich auch keine Lust

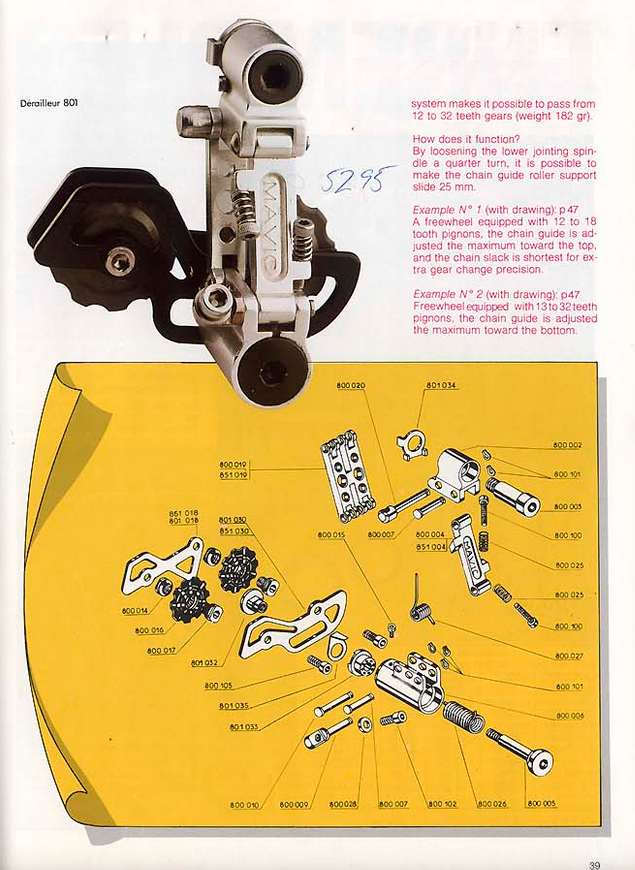

Anhang anzeigen 1472961

Auch wenn ich das Schaltwerk nur vom Sehen kenne, kann ich mir anhand des Aufbaus in der Explosionszeichnung nicht vorstelllen, dass beim leichten Lösen des Teils 800 005 Dir gleich alle Einzelteile des Innenlebens von Teil 800 006 "entgegen fliegen".

Das Gegenstück zur (Schraube) Nr. 800 005 müsste ja die (Mutter) Nr. 801052 sein, so dass Du beim leichten Aufschrauben (eine Umdrehung oder so) das Teil Nr. 800 006 auf dem Schlitten des Schaltkäfigs hin- und herschieben können müsstest.



[Profiamateur]

eigentlich müsste ich mir diese Frage selbst beantworten können - hab' schon genug MAVIC SW geschraubt und montiert aber trotzdem frage ich mal

... würde gern das bei einem MAVIC 851 silber das Schaltwerk im Langloch nach unten verschieben da sonst das größte Ritzel blockiert, dazu muss man m.W. die untere Fixierung 800 005 mit einem 6er Inbus soweit lösen bis man es im Langloch verschieben, allerdings sitzt da eine starke Feder für die Vorspannung drin und da ich bereits alles montiert, eingestellt und auch die Kette montiert habe, möchte ungern das mir das Zeug um die Ohren resp. durch die Werkstatt fliegt ....

aber alles nocheinmal auseinanderbauen hab' ich eigentlich auch keine Lust

Anhang anzeigen 1472961

…warte kurz. Ich habe das Schaltwerk in meiner Vitrine liegen; zwar nicht in silber, sondern die spätere Version in braun. Ich probier das mal eben…



[Profiamateur]

eigentlich müsste ich mir diese Frage selbst beantworten können - hab' schon genug MAVIC SW geschraubt und montiert aber trotzdem frage ich mal

... würde gern das bei einem MAVIC 851 silber das Schaltwerk im Langloch nach unten verschieben da sonst das größte Ritzel blockiert, dazu muss man m.W. die untere Fixierung 800 005 mit einem 6er Inbus soweit lösen bis man es im Langloch verschieben, allerdings sitzt da eine starke Feder für die Vorspannung drin und da ich bereits alles montiert, eingestellt und auch die Kette montiert habe, möchte ungern das mir das Zeug um die Ohren resp. durch die Werkstatt fliegt ....

aber alles nocheinmal auseinanderbauen hab' ich eigentlich auch keine Lust

Anhang anzeigen 1472961

…Sorge durchaus berechtigt!

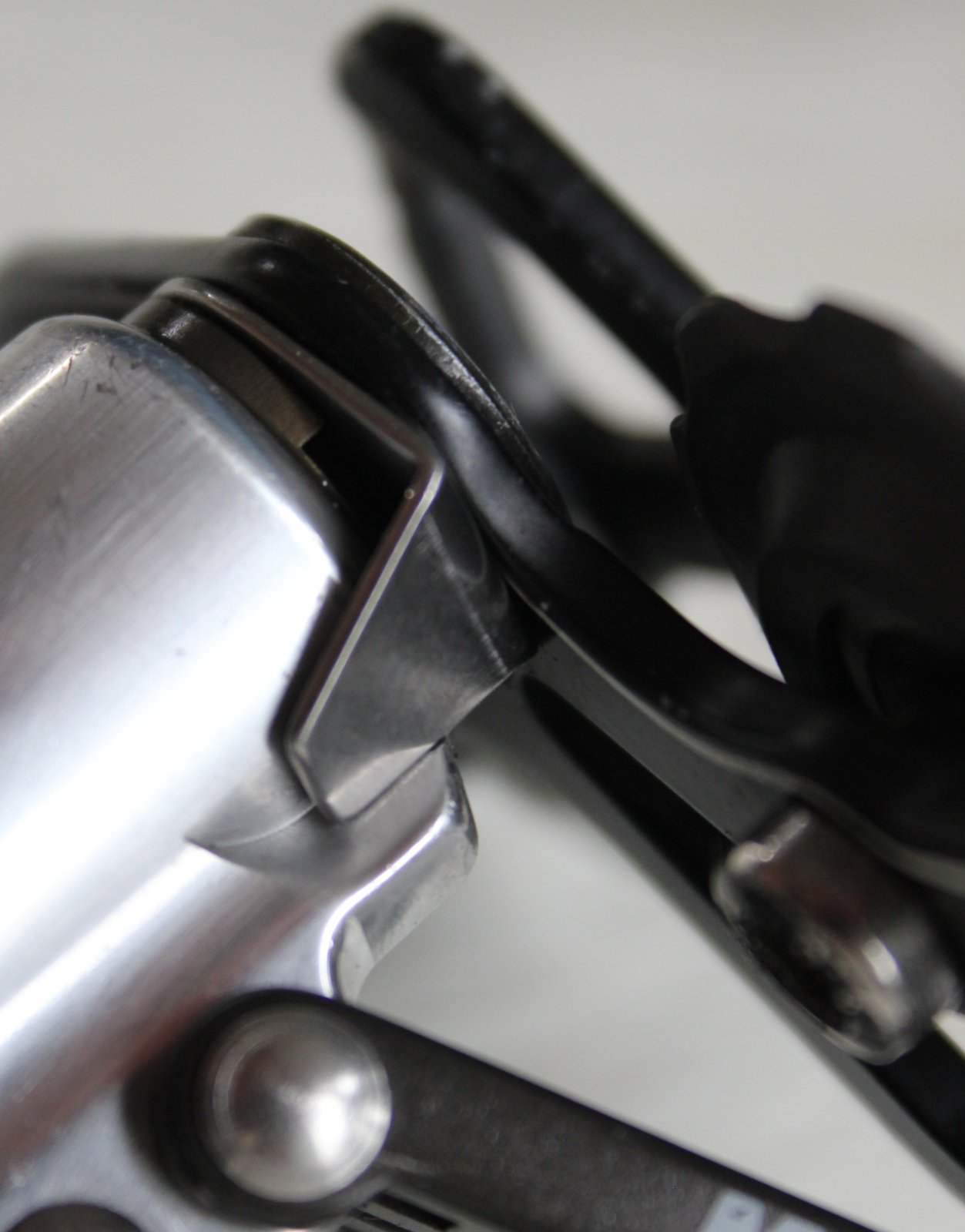

Dieses winkelige Blech, welches den Anschlag für die Feder des Spannarms darstellt, ist beim Lösen der Schraube augenblicklich nicht mehr fixiert und der Spannarm des Schaltwerks dreht sich fröhlich der Federkraft folgend um sich selbst.

Mit dem Verdrehen des Winkelbleches bei gelöster Schraube kann man somit auch die Vorspannung der Spannfeder anpassen, also diese entweder erhöhen oder verringern - cooles Feature! Da ist schon ordentlich Spannung auf der Feder. Man muss das Ganze ordentlich in die Hand nehmen und festhalten, um es im Langloch zu verschieben ohne dass der Spannarm Hubschrauber-Rotor-gleich umherwirbelt.



[Andreas P.]

…Sorge durchaus berechtigt!

Dieses winkelige Blech, welches den Anschlag für die Feder des Spannarms darstellt, ist beim Lösen der Schraube augenblicklich nicht mehr fixiert und der Spannarm des Schaltwerks dreht sich fröhlich der Federkraft folgend um sich selbst.

Mit dem Verdrehen des Winkelbleches bei gelöster Schraube kann man somit auch die Vorspannung der Spannfeder anpassen, also diese entweder erhöhen oder verringern - cooles Feature! Da ist schon ordentlich Spannung auf der Feder. Man muss das Ganze ordentlich in die Hand nehmen und festhalten, um es im Langloch zu verschieben ohne dass der Spannarm Hubschrauber-Rotor-gleich umherwirbelt.

Schon besser, wenn man das praktisch gleich erproben kann (als nur theoretisch anhand eines Bildes zu durchdenken).



[Tomflo]

Lagerschale Außendurchmesser [mm]

bei einem Claud Butler aus den 1950ern mist 30.35 mm statt. 30.2 mm
und die Steuersätze die ich habe sind dann locker…
Gab es mal so einen Durchmesser fürs Steuerrohr ? Oder woran liegt das ?



[ArSt]

Gab es mal so einen Durchmesser fürs Steuerrohr ? Oder woran liegt das ?

Ich weiß nichts von einem Steuerrohr-Innendurchmesser mit 30.35mm, das muss aber nichts heißen, weil die heutigen Tabellen vielleicht gar nicht so weit zurückreichen und manche Firmen zu dieser Zeit gerne auch ihr eigenes Süppchen gekocht haben.
Wenn die damaligen Durchmesser den heute üblichen 30,05+0,05mm für den Innendurchmesser entsprechen sollten, dann wurde vielleicht eine Lackschicht mit berücksichtigt? Weil Abkleben vor dem Lackieren heute wie damals bei den meisten Herstellern nicht üblich war.
Edit: Oder sind die 30,35mm auf den Einpressdurchmesser der Lagerschale bezogen? Das sollte heute 30,3-0,1mm sein. Ändert allerdings nichts an deinem Problem. Wenn du einen neuen Steuersatz in den jetzt zu großen Innendurchmesser des Steuerrohrs einpressen willst, kannst du mit Spionblechstreifen arbeiten.



[gridno27]

…Sorge durchaus berechtigt!

Dieses winkelige Blech, welches den Anschlag für die Feder des Spannarms darstellt, ist beim Lösen der Schraube augenblicklich nicht mehr fixiert und der Spannarm des Schaltwerks dreht sich fröhlich der Federkraft folgend um sich selbst.

Mit dem Verdrehen des Winkelbleches bei gelöster Schraube kann man somit auch die Vorspannung der Spannfeder anpassen, also diese entweder erhöhen oder verringern - cooles Feature! Da ist schon ordentlich Spannung auf der Feder. Man muss das Ganze ordentlich in die Hand nehmen und festhalten, um es im Langloch zu verschieben ohne dass der Spannarm Hubschrauber-Rotor-gleich umherwirbelt.

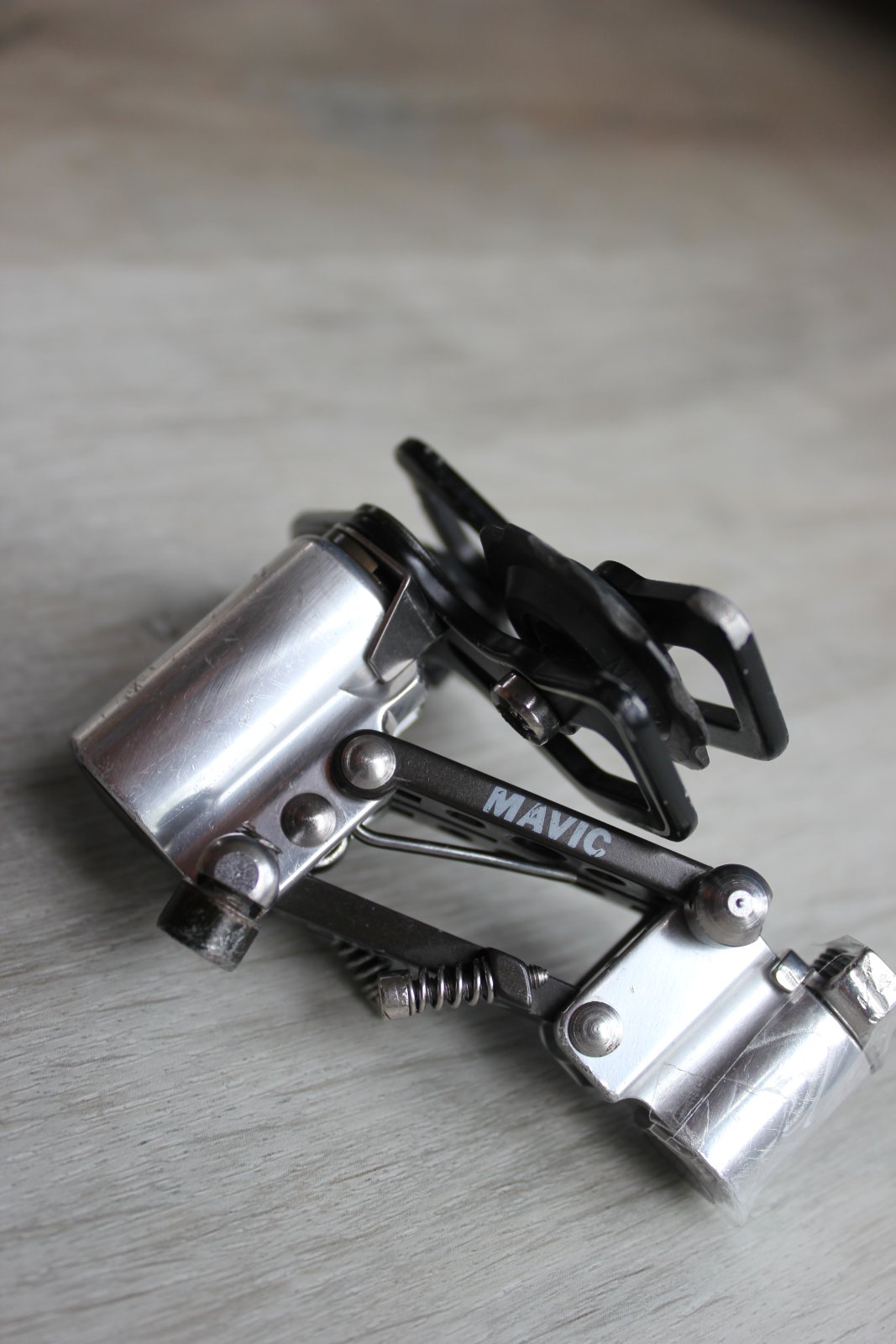

Anhang anzeigen 1472986

Anhang anzeigen 1472987

da ist es vielleicht sogar positiv das die aufgelegte Kette den Schaltkäfig am "rumhubschraubern" hindert - die Feder ist nicht nur zusammengedrückt sondern auch in sich verdreht und hat schon eine Gewaltige Spannung ...mit 2 -3 Umdrehungen gelöst verschiebt sich gerade noch nicht viel im Langloch



[Profiamateur]

da ist es vielleicht sogar positiv das die aufgelegte Kette den Schaltkäfig am "rumhubschraubern" hindert (…)

Diesen Gedanken hatte ich auch schon.
