ISO, BSC, ITA, FRA, FG — Gewinde am Fahrrad, ein Sammelfaden

[Thomthom]

Egal!
Scuderia Schluderia!



[Flat Eric]

Ich nehme an, daß das bei Dir geklärt oder kein aktuelles Problem ist, aber auch zur Kompatibilität zwischen den verschiedenen Naben- und Schraubkranzgewinden gibt es hier schon eine Übersicht:
https://www.rennrad-news.de/forum/threads/iso-bsc-metrisch-fg-—-gewinde-am-fahrrad-ein-sammelfaden.172735/post-4902011

Übrigens hat engl. BSC-Gewinde im Gegensatz zu anderen engl. Gewinden (55°) einen Flankenwinkel von 60°, wie auch metrische Gewinde.
https://en.wikipedia.org/wiki/British_Standard_Cycle

55 Grad Flankenwinkel hat von den engl. Zollgewinden nur das uralte Withworth Gewinde , das man an Oldtimern noch findet , die heute verwendeten Gewinde nach BS Norm haben alle? übliche 60 Grad , als nicht nur das BSC .



[ms83]

Soviel ich weiß haben British standard pipe thread (BSP), British Standard Withworth (BSW) und British Standard Fine (BSF) Flankenwinkel von 55°.
Amerikanische zöllige Gewinde nach Unified Thread Standard (UTS) hingegen, wie z.B. UNC oder UNF, haben 60° Flankenwinkel.



[Thomthom]

Nach Brexit gilt DIN!



[vintage bikes by b]

Guten Abend,
ich habe den Thread recht interessiert gelesen und eine Menge gelernt. Folgende Frage: Wie identifiziere ich, um welches Gewinde es sich bei Shimano Schraubkränzen im Allgemeinen und speziell bei Dura Ace 7400ern, handelt? Gibt es da auch einen Trick mit Furchen, bzw. Rillen, wie bei Mailllard oder so? Wäre gut zu wissen.



[ms83]

Shimano taucht in keiner der historischen Gewindeübersichten auf. Ich würde jetzt nicht meine Hand dafür ins Feuer legen, aber ich glaube fast, daß die ISO- oder BSC-Gewinde verwenden und auch schon immer verwendet haben. Dura Ace Schraubkränze sollten auch kein anderes Gewinde haben als alle anderen Schraubkränze.
Wenn Du Dir noch mal diese Liste anguckst, wirst Du sehen, daß ISO, BSC und ITA größtenteils miteinander austauschbar sind, also alle Kränze auf alle Naben passen. Einzig Kränze mit M35×1 passen nur auf entsprechende Naben. Die Gefahr hält sich also in Grenzen:

https://www.rennrad-news.de/forum/threads/iso-bsc-metrisch-fg-—-gewinde-am-fahrrad-ein-sammelfaden.172735/post-4902011



[Flat Eric]

Guten Abend,
ich habe den Thread recht interessiert gelesen und eine Menge gelernt. Folgende Frage: Wie identifiziere ich, um welches Gewinde es sich bei Shimano Schraubkränzen im Allgemeinen und speziell bei Dura Ace 7400ern, handelt? Gibt es da auch einen Trick mit Furchen, bzw. Rillen, wie bei Mailllard oder so? Wäre gut zu wissen.

Den MF 7400 gibt es nur mit BSA Gewinde , den Vorgänger FA 100 ( der goldfarbene gelle ) gab es auch mit M35 x 1



[Thomthom]



[Flat Eric]

Bestes Schraubzahnkranz ever .....



[vintage bikes by b]

Danke für die Antwort. Welche Kränze sind das denn, die du da reingeschickt hast?

Bestes Schraubzahnkranz ever .....

Die sehen aus, wie die 7400er, allerdings fehlt doch dieser Ring mit dem Schriftzug.

Edit: Die Frage ging natürlich an @Thomthom... habe die falsche Nachricht markiert.



[Flat Eric]

Danke für die Antwort. Welche Kränze sind das denn, die du da reingeschickt hast?

Die sehen aus, wie die 7400er, allerdings fehlt doch dieser Ring mit dem Schriftzug.

Edit: Die Frage ging natürlich an @Thomthom... habe die falsche Nachricht markiert.

Nein , den "Plastedesignring" haben die 7fachen nicht mehr , nur der 6er .



[ms83]

Sagt mal, wenn wir gerade bei Shimano sind, das Abschlußgewinde an UG-Freilaufkörpern ist doch BSA 1,37"×24tpi oder ISO 1,375"×24tpi.
Was ist denn aber das Abschlußgewinde auf Dura Ace UG-Freilaufkörpern? Gibt es da Maße oder Unterlagen drüber?



[vintage bikes by b]

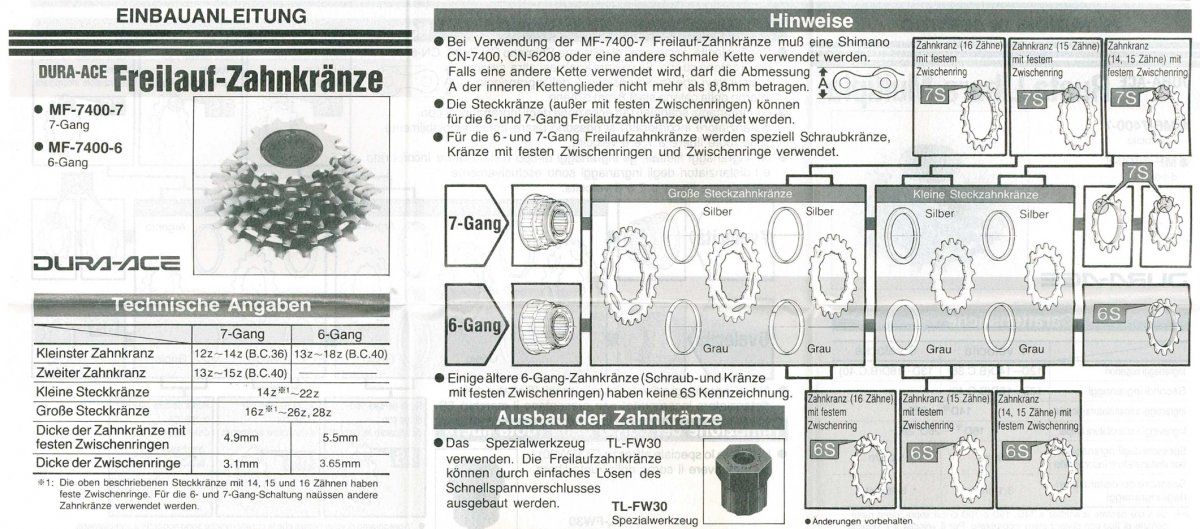

Den MF 7400 gibt es nur mit BSA Gewinde , den Vorgänger FA 100 ( der goldfarbene gelle ) gab es auch mit M35 x 1Anhang anzeigen 931864

Stand bei dem Vorgänger dann M35x1 drauf oder wie schaut das aus? Ich habe nämlich auf meinem nichts entdeckt, wobei der auch auf einer Shimano Nabe drauf ist. Sind die also ohne Beschriftung BSA und mit Beschriftung dann ITA oder wie?



[ms83]

Stand bei dem Vorgänger dann M35x1 drauf... Sind die also ohne Beschriftung BSA und mit Beschriftung dann ITA oder wie?

Ich habe das Gefühl, daß Du hier was durcheinanderbringst:

M35×1 mm ist das sogenannte französische Gewinde, aber eigentlich ein ganz normales metrisches Feingewinde (M35×25,4 tpi, um die Steigung mal in Zoll anzugeben)

ITA ist M35×24 tpi oder in mm M35×1,058 mm, also ein metrisches Gewinde mit einer zölligen Steigung


Die Beschriftung von Shimanokränzen bei von BSA abweichendem Gewindestandard würde mich auch interessieren...



[skandsen]

M35×1 mm ist das sogenannte französische Gewinde, aber eigentlich ein ganz normales metrisches Feingewinde (M35×25,4 tpi, um die Steigung mal in Zoll anzugeben)

ITA ist M35×24 tpi oder in mm M35×1,058 mm, also ein metrisches Gewinde mit einer zölligen Steigung

Lach

Schreib' diese völlig korrekten Aussagen mal irgendwo, zusammenhanglos hin.
Darüber kann man minutenlang mit dem Kopf schütteln,finde ich

Kennt du "Mehn epte heu?"



[vintage bikes by b]

Ich habe das Gefühl, daß Du hier was durcheinanderbringst:

M35×1 mm ist das sogenannte französische Gewinde, aber eigentlich ein ganz normales metrisches Feingewinde (M35×25,4 tpi, um die Steigung mal in Zoll anzugeben)

ITA ist M35×24 tpi oder in mm M35×1,058 mm, also ein metrisches Gewinde mit einer zölligen Steigung


Die Beschriftung von Shimanokränzen bei von BSA abweichendem Gewindestandard würde mich auch interessieren...

Ich war noch nicht ganz wach und bin in der Tabelle in der Zeile verrutscht....also Korrektur meiner Frage: Gibt es Shimano Schraubkränze mit ITA Gewinde? Außerdem: Woran erkenne ich, dass es sich um ein Franz. Gewinde handelt? Steht das dann drauf, oder muss ich messen? Danke!



[ms83]

"Mehn epte heu?"

Epte mehn nieheu. Epte beetn.



[ms83]

Schreib' diese völlig korrekten Aussagen mal irgendwo, zusammenhanglos hin.
Darüber kann man minutenlang mit dem Kopf schütteln,finde ich

Naja, alle zeigen immer auf die „abartigen“ französischen Gewinde. Manchmal nennen sie sie auch noch „FRA“. Dabei sind das die normalen, einfach metrisch, alle anderen sind komisch, allen voran die ITA mit ihrer Mischung beider Systeme.
Aber ja, Du hast recht, wenn man das mal irgendwo so zusammenhangslos von sich gäbe, müßte man damit rechnen daß jemand den Pflegedienst ruft: „...hilfloser Mann, der wirres Zeug redet...“



[ms83]

Woran erkenne ich, dass es sich um ein Franz. Gewinde handelt? Steht das dann drauf, oder muss ich messen?

Wie ich schon oben schrieb, das würde ich auch gerne herauskriegen... Müssen wir mal auf @Flat Eric warten...



[skandsen]

Epte mehn nieheu. Epte beetn.

War ja klar.
