Der Campagnolo Klassiker Ersatzteil Thread

[martl TF]

Auf der Welle bekommt man das bestimmt hin, aber die Stahllaufflächen aus den Lagerschalen zu bekommen, wird schwer.
Evtl im Backofen bei 250 Grad?

Ist aufgeschrumpft, nehme ich stark an. 250 wohl zu wenig ohne Presse. eher Lötlampe?!



[fightfooter]

Backofen 250°C haben bei mir gereicht, die Laufbahn in der Lagerschale war auch im A.... . Vorher hatte ich die Lagerschale noch im Gefrierfach, also -18°C. Dann in einem kleinen Aluschälchen in den Ofen gelegt und nach wenigen Minuten ist die Laufbahn nach unten rausgerutscht.



[Oude Baas]

Ist aufgeschrumpft, nehme ich stark an. 250 wohl zu wenig ohne Presse. eher Lötlampe?!

Techn. Anmerkung
Zum fügen und trennen von Metallteilen Bedarf es einen großen Temperatursprung zwischen den Teilen u das geht bei so einer Welle mit aufgesetzter Schale nicht
Beide Teile auf gleiche Temperatur (Backofen ) bringt nix.

1.Abpressen
2.Mechanisch entfernen,mittels abdrehen oder auf der Rundschleifmaschine abschleifen
Geht natürlich nicht ohne Knoff Hoff
Also ab zum Fachbetrieb
MfG der Realist



[𝐻𝑒𝓍𝑒𝓇]

Beide Teile auf gleiche Temperatur (Backofen ) bringt nix.

Kann man so pauschal nicht sagen, das gilt für gleiche Materialien. Unterschiedliche Metalle dehnen sich bei gleicher Temperatur unterschiedlich aus und somit kann das im Backofen schon klappen.



[Oude Baas]

Kann man so pauschal nicht sagen, das gilt für gleiche Materialien. Unterschiedliche Metalle dehnen sich bei gleicher Temperatur unterschiedlich aus und somit kann das im Backofen schon klappen.

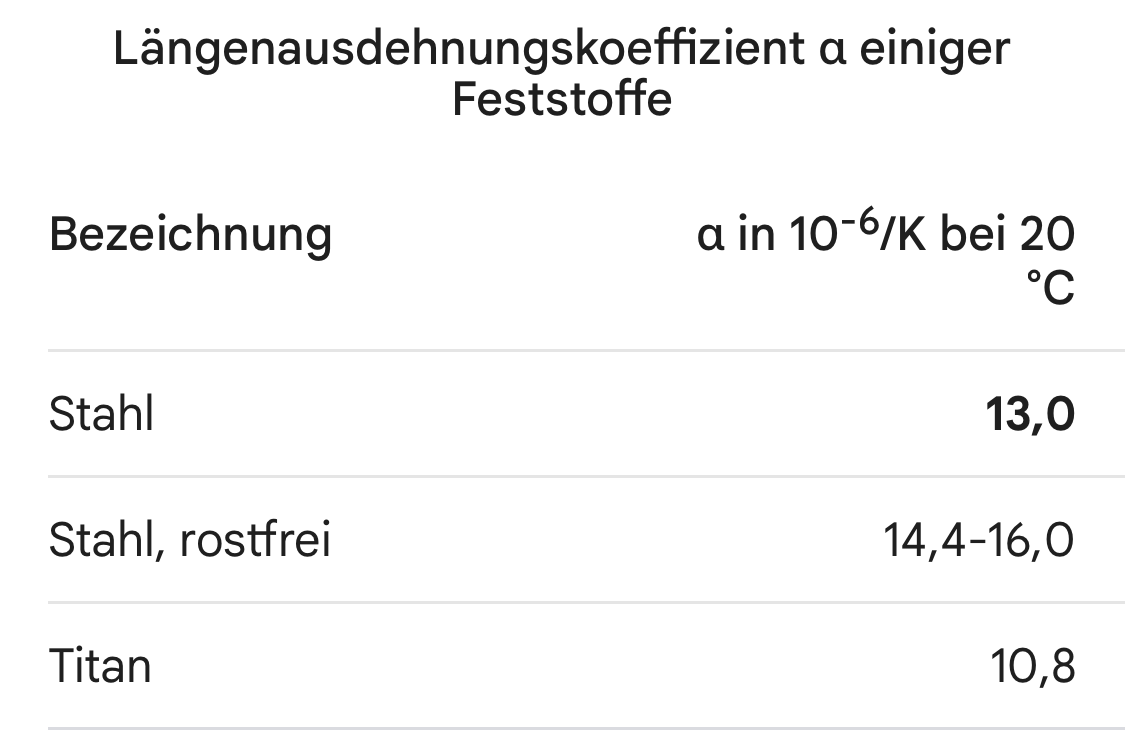

Anhang anzeigen 1512849

St dehnt sich mehr aus



[𝐻𝑒𝓍𝑒𝓇]

St dehnt sich mehr aus

Deshalb geht es von der Titanwelle ja auch bei Wärme runter



[Oude Baas]

Deshalb geht es von der Titanwelle ja auch bei Wärme runter

Schaun wir mal wies augeht



[martl TF]

Schaun wir mal wies augeht

mußt nur noch einen Hobbydreher finden, der dir das Teil drehen, auf Maß rundschleifen und härten kann



[Oude Baas]

Deshalb geht es von der Titanwelle ja auch bei Wärme runter

Hoffnung !



[Oude Baas]

mußt nur noch einen Hobbydreher finden, der dir das Teil drehen, auf Maß rundschleifen und härten kann

Hier geht's doch nur darum die Lagerschale runter zu bekommen oder



[fightfooter]

Die Temperaturänderung um 270°C sollte nach meiner Rechnung beim Stahlring dafür sorgen, dass er im Durchmesser um ca. 0,03 mm größer wird. Bei der Welle möchte ich die Ausdehnung jetzt nicht berechnen, sollte ja geringer sein und vor allem langsamer vonstatten gehen. Wenn es also schnell geht müßte das Erwärmen im Ofen schon etwas bringen.



[martl TF]

Hier geht's doch nur darum die Lagerschale runter zu bekommen oder

ach so, als rein akademische Übung? Weil ich tät mir erst den Kopf zerbrechen, wie ich die alte runterbekomme, wenn ich eine neue hätte, die ich draufmachen kann. Die nicht existiert, wie wir festgestellt haben



[Oude Baas]

ach so, als rein akademische Übung? Weil ich tät mir erst den Kopf zerbrechen, wie ich die alte runterbekomme, wenn ich eine neue hätte, die ich draufmachen kann. Die nicht existiert, wie wir festgestellt haben

Akademisch nicht ,ehr eine machbarkeits Studie



[martl TF]

Akademisch nicht ,ehr eine machbarkeits Studie

Seit einem Sommerjob in der Bauschlosserei einer Zement- und Estrichfabrik weiß ich: Runter kriegt mans immer



[Oude Baas]

Seit einem Sommerjob in der Bauschlosserei einer Zement- und Estrichfabrik weiß ich: Runter kriegt mans immer

Also Thema erledigt



[roykoeln]

Den Ring von der Welle würde ich abpressen oder mir einem Abzieher abziehen.
Ich war gedanklich schon weiter: wie kommt die Laufbahn aus der Lagerschale?



[fightfooter]

Also Thema erledigt

Is mein Thema, nich deins, also: Fertig is fertig wenn ich sach is fertig!



[vintage bikes by b]

Okay, aus gegebenem Anlass bin ich auf der Suche nach einer Super Record 2. Gen. Spenderwelle, bei der mindestens auf einer Seite die Kugellaufbahn in gutem Zustand ist!

Edit: gab es schon Umbauversuche mit Rillenkugellagern?

Auf der Welle bekommt man das bestimmt hin, aber die Stahllaufflächen aus den Lagerschalen zu bekommen, wird schwer.
Evtl im Backofen bei 250 Grad?

Zu dem Umbau auf Rilllenkugellager habe ich mir schonmal intensiver Gedanken gemacht. Ich gebe das mal kurz hier wieder:

Würdest du das umbauen, erfährt der Außenring Umfangslast und müsste entsprechend fest gepasst werden. Das bedeutet, dass du zuerst, wie bereits von @roykoeln angemerkt, die Laufflächen aus den Lagerschalen irgendwie herausbekommen müsstet. Wenn das erfolgt ist, wie auch immer, dann müsste da ja erstmal ein Lagersitz reingedreht werden. Dann müsste man auf der Welle ebenfalls noch einen Lagersitz für eine Lose Passung anfertigen (Titan drehen beherrscht ja jetzt m.W.n. auch nicht jeder) und dann muss man auch noch geeignete angestellte Rillenkugellager für die x-Anordnung finden, die von den Maßen her passen.

=>
Wenn man die Kompetenzen an der Drehbank dafür besitzt ist das sicherlich ein spannendes Projekt. In Ermangelung der Kompetenzen und der Zeit dafür habe ich mich allerdings dann dagegen entschieden. Vielleicht bringen dich meine Gedanken ja trotzdem weiter. Sollte dem nicht so sein, auch gut .



[fightfooter]

Den Ring von der Welle würde ich abpressen oder mir einem Abzieher abziehen.
Ich war gedanklich schon weiter: wie kommt die Laufbahn aus der Lagerschale?

Man, hab ich doch schon beschrieben in #3.702



[vintage bikes by b]

Ah einen Gedanken hatte ich noch:
bei der linken Lagerschale zwei der Löcher für den Stirnlochschlüssel durchbohren und dadurch irgendwie die Lauffläche ausschlagen/Auspressen. Die Lagerschalen sind ja leider aus Alu...entsprechend kann es auch sehr gut sein, dass die das nicht überstehen. VG
